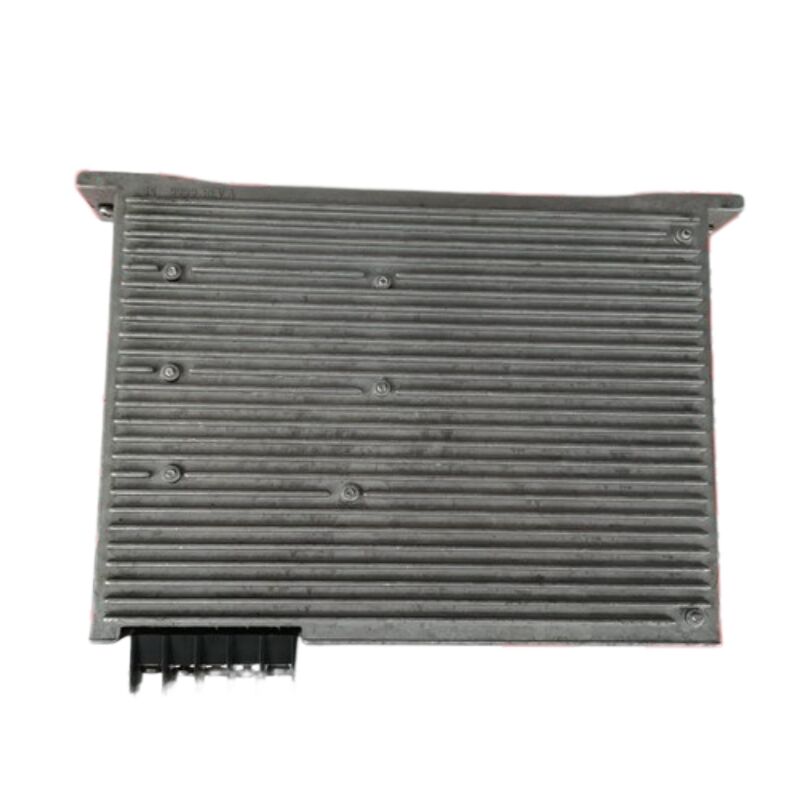

Gebrauchter Smart HAAS Servo Motor Treiber Verstärker 45A 93-32-3551J

HAAS 93-32-3551J — BL Smart Servo-Verstärker, 45A, NGC-Achsenantrieb

Übersicht

Der HAAS 93-32-3551J ist ein bürstenloser Smart Servo-Verstärker mit 45 Ampere — das mittlere Achsenantriebsmodul in der NGC (Next Generation Control) Servo-Verstärker-Familie von HAAS Automation. Mit der HAAS-eigenen Teilebeschreibung "AMP, 45A BL SMART" liegt er zwischen dem 30A-Modul und den robusteren 60A- und 90A-Einheiten und ist der Verstärker der Wahl für die mittelgroßen Vorschubachsen, die am häufigsten im VMC- und Drehmaschinen-Sortiment von HAAS vorkommen.

Diese Einheit wird in gebrauchtem / überschüssigem Zustand angeboten und wird als aus einer HAAS NGC-Maschine ausgebaut präsentiert. Käufer, die einen kostengünstigen Weg zur Wiederherstellung einer Achse auf einer HAAS-Maschine mit NGC-Steuerung suchen, finden hier einen direkten funktionalen Ersatz für jede 93-32-3551J oder die ersetzte 32-3551J, die sie selbst ersetzen sollte.

Verifizierte Spezifikationen

Wo die 93-32-3551J in die HAAS NGC-Architektur passt

HAAS NGC-Maschinen verteilen die Bewegungssteuerung auf einzelne Achsen-Verstärkermodule, die jeweils von einem gemeinsamen 320-V-DC-Bus versorgt werden. Dieser Bus wird von der Vector Drive-Einheit — der zentralen Stromwandlereinheit der Maschine — aufrechterhalten, die die eingehende dreiphasige Netzversorgung gleichrichtet, um eine stabile Hochspannungs-DC-Schiene zu erzeugen und diese an jeden Servo-Verstärker im Schrank zu verteilen.

Die 93-32-3551J greift direkt auf diese Schiene zu. Wenn die NGC-Steuerung eine Bewegung auf der Achse befiehlt, die der Verstärker bedient, schaltet die Leistungsstufe des Verstärkers die Energie des DC-Busses in einen dreiphasigen Ausgang mit variabler Frequenz und variabler Amplitude zum Servomotor. Der Motor-Encoder liefert Positions- und Geschwindigkeitsdaten zur Rückkopplung, und die digitale Kommunikationsleitung des Verstärkers zur Steuerung meldet kontinuierlich den Achsenstatus, Fehlerbedingungen und den thermischen Zustand.

Innerhalb des elektrischen NGC-Schranks werden vier Verstärkergrößen verwendet: 30A, 60A und 90A neben dieser 45A-Einheit. Alle vier sind architektonisch identisch und arbeiten nach der gleichen Logik. Der Unterschied liegt rein in der Strombelastbarkeit der Leistungsstufe — die bestimmt, welche Achsen und welche Motorrahmen-Größen jeder Verstärker unterstützen kann.

Die "Smart"-Auszeichnung: Digitale Kommunikation zur NGC-Steuerung

Die Bezeichnung "BL Smart" ist nicht nur ein Produktname. Sie kennzeichnet die Kommunikationsarchitektur, die diese Verstärkergeneration von den früheren analogen Verstärkern von HAAS unterscheidet. Im Smart-Verstärkerdesign unterhält jedes Modul eine aktive digitale Datenverbindung zur NGC-Steuerung. Diese Verbindung überträgt nicht nur Motorsignale, sondern auch kontinuierliche Diagnoseinformationen: Überstromereignisse, Busspannungsstatus, thermische Belastung und Fehlercodes.

Wenn ein Achsenfehler auftritt, spiegelt die Alarm-Anzeige der NGC-Steuerung spezifische, code-identifizierte Fehler wider, die direkt aus der internen Überwachung des Verstärkers stammen — anstatt dass ein Techniker die Ursache aus generischen Achsenfehlermeldungen ableiten muss. Diese diagnostische Granularität ist einer der praktischen Vorteile der Smart-Verstärkerarchitektur für das Wartungspersonal im täglichen Betrieb.

Das Präfix "BL" steht für Brushless (bürstenlos) und bestätigt, dass dieser Verstärker für HAAS-bürstenlose AC-Servomotoren ausgelegt ist und mit diesen kombiniert werden sollte. Die dreiphasigen Motoranschlüsse (U, V, W) und das Motor-Encoder-Feedback-Kabel werden beide an der Vorderseite des Verstärkers angeschlossen, was die Verkabelung ordentlich und die Anschlussprüfung während der Installation oder des Austauschs einfach hält.

Passive Kühlung: Was das für die Installation bedeutet

Im Gegensatz zu einigen Servo-Verstärkern, die eigene interne Lüfter haben, verwendet die 93-32-3551J ein passives Wärmemanagement über ihren Kühlkörper. Der elektrische NGC-Schrank übernimmt die Luftzirkulation auf Gehäuseebene. Die Service-Dokumentation von HAAS identifiziert einen Schrank-Lüfter als Teil des Verstärkersystems; dieser Lüfter sollte mit 120 V AC betrieben werden und muss bei der Untersuchung von Übertemperatur-Bedingungen des Verstärkers als funktionsfähig bestätigt werden.

Der Übertemperatur-Sensor im Verstärker löst bei 195°F (90°C) aus. In der Praxis wird dieser Schwellenwert bei normalen Betriebszyklen, wenn die Luftzirkulation im Schrank ungehindert ist, selten erreicht. Übertemperatur-Fehler im Feld sind fast immer mit blockierten Lüftungswegen, einem ausgefallenen Schranklüfter oder einer anhaltenden Bearbeitung mit hohem Arbeitszyklus und unzureichender Wartezeit zur Wärmeableitung verbunden.

Kompatibilität mit HAAS NGC-Maschinen

Die 93-32-3551J wird in einer breiten Palette von HAAS NGC-Maschinen eingesetzt, wo ein 45A-Achsen-Verstärker spezifiziert ist. Typische Achsenanwendungen umfassen:

Vertikale Bearbeitungszentren (VMC): X-, Y-, Z- und Drehachsen auf VF-Serien-Fräsmaschinen, bei denen die Motorgröße in den Bereich des 45A-Verstärkers fällt.

Drehzentren: Z- und X-Achsenantriebe auf ST-Serien-Drehmaschinen sowie angetriebene Werkzeuge und C-Achsen-Orientierungsantriebe in Mill-Turn-Konfigurationen.

Horizontale Bearbeitungszentren: Vorschubachsen auf EC-Serien-Horizontalmaschinen, die mittelstarke Achsenantriebe benötigen.

Dreh- und Schwenktische: HRT- und TRT-Drehprodukte in Verbindung mit NGC-Steuerungen, bei denen der Motor der Drehachse dieser Strombelastbarkeit des Verstärkers entspricht.

Überprüfen Sie immer die für die spezifische Achse auf einer bestimmten Maschinennummer angegebene Verstärker-Strombelastbarkeit — HAAS's eigene Teilesuche ist aus diesem Grund nach Seriennummern indiziert. Eine 30A- oder 60A-Achse auf derselben Maschine wird nicht von dieser Einheit bedient; nur die für 45A ausgewiesenen Achsen.

HAAS Smart Amplifier Familie — Vergleich der Strombelastbarkeit

Hinweis zur Kompatibilität zwischen Generationen: HAAS hat in seiner NGC-Service-Dokumentation bestätigt, dass die neueren Digital-Verstärker (Serie 93-5088) vollständig abwärtskompatibel mit BL Smart-Verstärkern sind. Das bedeutet, dass ein 93-5089 (45A Digital Amp) einen 93-32-3551J in einer NGC-Maschine ersetzen kann, wenn der Smart-Verstärker nicht verfügbar ist, ohne dass weitere Änderungen an der Maschinenkonfiguration erforderlich sind.

Sicherheitsanforderungen für den Austausch

Der 320-V-DC-Bus, der diesen Verstärker versorgt, stellt während und unmittelbar nach dem Maschinenbetrieb eine tödliche Stromschlaggefahr dar. Das Servicehandbuch von HAAS ist eindeutig bezüglich des erforderlichen Verfahrens: Nach dem Drücken von [POWER OFF] und dem Sperren des Hauptleistungsschalters warten Sie mindestens fünf Minuten , bevor Sie den elektrischen Schrank öffnen. Die Hochspannungs-Kontrollleuchte am Vector Drive muss vollständig erloschen sein, bevor Sie die Verstärkeranschlüsse oder Busverbindungen berühren. Diese Wartezeit ist nicht optional — die Buskondensatoren im Vector Drive behalten nach der Stromabschaltung eine tödliche gespeicherte Ladung und entladen sich progressiv über mehrere Minuten.

Beim Austausch des Verstärkers laden Sie immer die Checkliste für die Verstärkerinspektion von HAAS herunter und füllen Sie diese aus, bevor Sie Komponenten trennen. Diese strukturierte Prüfung unterscheidet einen Verstärkerfehler von einem Motor-Kurzschluss oder einem Kabel-Fehler — was, wenn es vor der Installation des Ersatzgeräts nicht behoben wird, das neue Gerät sofort beschädigt.

FAQ

F1: Was bedeutet das Präfix "93-" auf der Teilenummer 93-32-3551J und unterscheidet es sich vom ursprünglichen 32-3551J?

Das Präfix "93-" auf HAAS-Teilenummern kennzeichnet Teile, die eine Menge von überarbeiteten Komponenten enthalten können — dies wird direkt auf dem offiziellen Teileportal von HAAS angegeben. Die 93-32-3551J ist das aktuelle Ersatzteil von HAAS für die ursprüngliche 32-3551J, die eingestellt wurde. Die beiden sind funktional austauschbar: Die 93-32-3551J lässt sich direkt in jeder Maschinenposition installieren, die zuvor eine 32-3551J enthielt, ohne dass Konfigurationsänderungen erforderlich sind. Bei der Beschaffung eines Ersatzteils ist die 93-32-3551J die korrekte aktuelle Referenz, unabhängig davon, welche Variante die Maschine ursprünglich hatte.

F2: Die rote FEHLER-LED am Verstärker leuchtet. Bedeutet das, dass der Verstärker ersetzt werden muss?

Nicht unbedingt — und die Service-Dokumentation von HAAS empfiehlt eine strukturierte Fehleruntersuchung, bevor der Verstärker als defekt eingestuft wird. Eine rote FEHLER-LED kann durch mehrere Bedingungen außerhalb des Verstärkers selbst ausgelöst werden: eine Kurzschluss-Motorwicklung, ein beschädigtes Motorstromkabel, eine mechanische Blockade der Achse, die ein Überlastungsereignis verursacht hat, oder eine niedrige Bussspannung aufgrund eines Problems mit dem Vector Drive. Die korrekte Diagnosesequenz besteht darin, den Alarmverlauf der Maschine auf Überlastungsalarme zu überprüfen, die einem Überstromereignis vorausgingen (was auf einen Absturz und nicht auf einen Verstärkerfehler hindeutet), und dann einen Widerstandstest zwischen den Motoranschlussklemmen und Masse durchzuführen, um einen Motor- oder Kabelkurzschluss auszuschließen. Erst nachdem externe Ursachen ausgeschlossen wurden, sollte der Verstärker selbst verdächtigt werden. Der Austausch eines Verstärkers an einer Maschine mit einem ungelösten Motor-Kurzschluss beschädigt das Ersatzgerät sofort.

F3: Kann die 93-32-3551J an jeder HAAS-Achse verwendet werden oder muss sie mit der ursprünglichen Achsenspezifikation übereinstimmen?

Sie muss übereinstimmen. HAAS weist spezifische Verstärker-Strombelastbarkeiten für spezifische Achsen zu, basierend auf dem Servomotor, der an dieser Achse montiert ist. Die Installation eines 45A-Verstärkers an einer Achse, die für einen 30A- oder 60A-Verstärker ausgelegt war, wird entweder zu einer Unterleistung (wenn unterdimensioniert) oder zu unnötigen Kosten ohne funktionellen Nutzen führen (wenn überdimensioniert). Entscheidend ist, dass die NGC-Steuerung digital mit jedem Achsen-Verstärker kommuniziert und ihn beim Start mit Parametern konfiguriert, die den erwarteten Achsen- und Verstärkertyp enthalten. Bestätigen Sie immer die Verstärker-Nennleistung für die spezifische Achse auf der spezifischen Maschinennummer — entweder über den Schaltplan der Maschine oder die nach Seriennummer indizierte HAAS-Teilesuche — bevor Sie bestellen.

F4: Diese Einheit wird als gebraucht aufgeführt. Was sollte vor der Installation einer gebrauchten 93-32-3551J überprüft werden?

Zuerst Sichtprüfung: Achten Sie auf Brandspuren, geschwollene oder gerissene Kondensatoren, Hitzeschäden im Bereich der Leistungstransistoren des Kühlkörpers und Anzeichen von Kühlmittel-Kontamination. Überprüfen Sie, ob der Motor-Ausgangsklemmenblock (U/V/W) und die DC-Bus-Anschlusspunkte keine Anzeichen von Lichtbögen oder Überhitzung aufweisen. Führen Sie vor der Installation einen Widerstandstest vom ROTEN Anschluss am Verstärker zur Masse durch, während der Motor abgeklemmt ist — ein Verstärker mit einer kurzgeschlossenen Ausgangsstufe zeigt einen Widerstand nahe Null an, was auf einen internen Leistungstransistor-Ausfall hindeutet. Wenn das Gerät die Sicht- und Widerstandsprüfungen besteht, installieren Sie es, schalten Sie es ein und bestätigen Sie, dass die grüne POWER ON-LED leuchtet und keine FEHLER-LED im Bereitschaftszustand erscheint, bevor Sie eine Achsenbewegung befehlen.

F5: Ist die 93-32-3551J sowohl mit VMC- als auch mit Drehmaschinen-NGC-Maschinen kompatibel?

Ja, die Verstärkerhardware ist unabhängig vom Maschinentyp gleich. Die 93-32-3551J ist ein universelles Achsen-Verstärkermodul, das in jeder NGC-Plattform-HAAS-Maschine verwendet wird, bei der ein 45A-Verstärker spezifiziert ist — VF-Serien-Vertikalbearbeitungszentren, ST-Serien-Drehmaschinen, EC-Serien-Horizontalmaschinen und Drehachsen verwenden alle dieselbe Verstärkerfamilie. Die NGC-Steuerung konfiguriert das Verhalten des Verstärkers für die spezifische Achse über seine digitale Kommunikationsverbindung, sodass das physische Modul selbst keine maschinentypspezifische Einschränkung hat. Wichtig ist, dass die Strombelastbarkeit (45A) mit der Achsenspezifikation in der spezifischen Maschine übereinstimmt, was durch die Seriennummer oder die elektrischen Zeichnungen der Maschine bestätigt wird.
