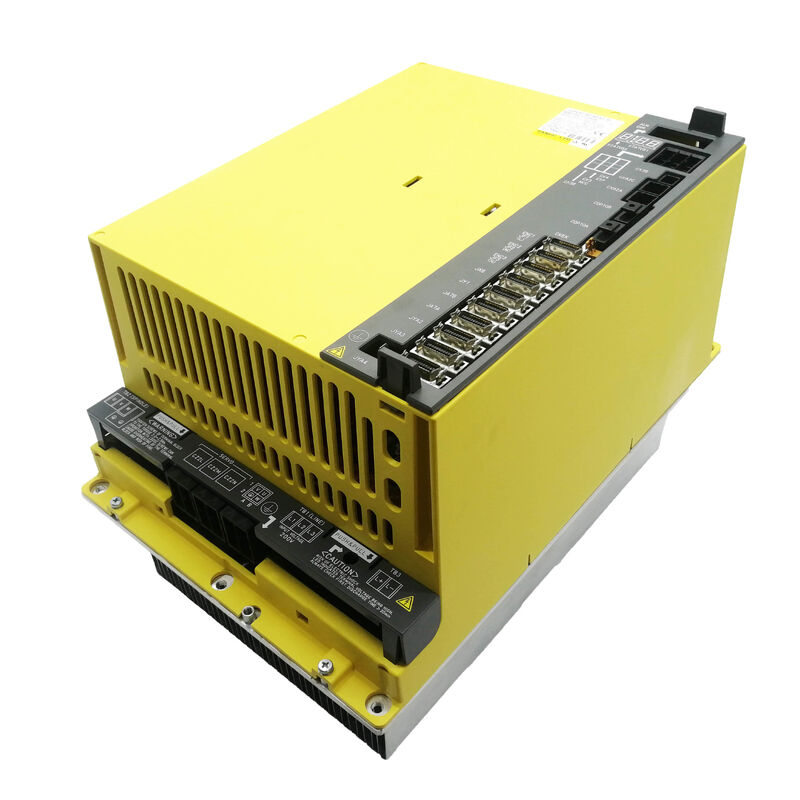

FANUC A06B-6164-H333 βiSVSP 40/40/40-15 Kombinierte Servo- und Spindelverstärker-Einheit

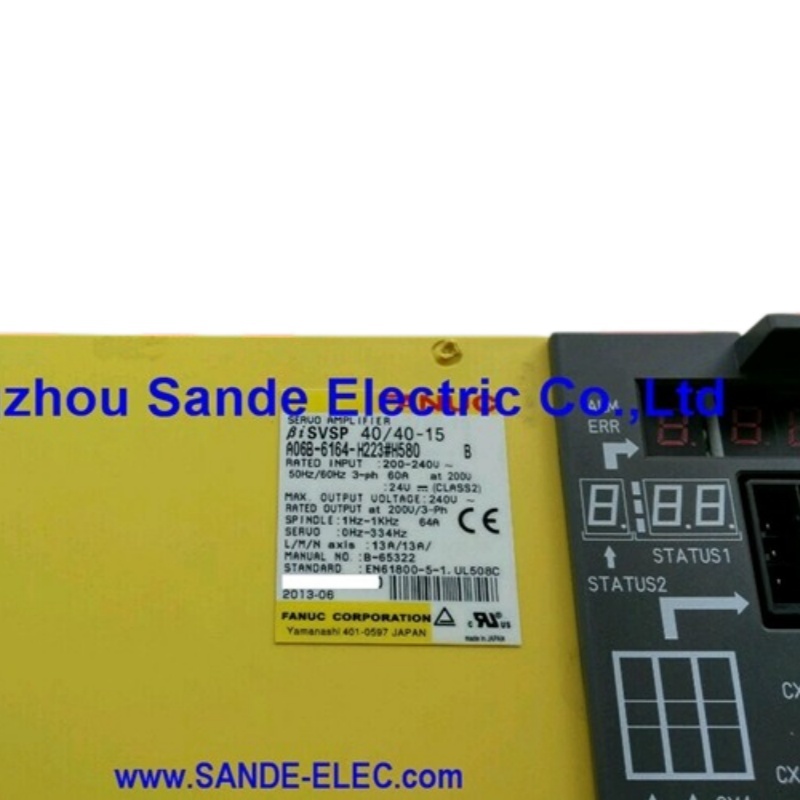

Teilnummer: A06B-6164-H333 (#H580) ¢Einheitstyp: βiSVSP (Beta i Servo/Spindle integriert) ¢Modellcode: SVPM3-15i ¢Schnittstelle: FSSB Glasfaser ¢Spannungsklasse: 200V Wechselstrom-Eingang

Eine Einheit, vier Antriebskanäle

Die meisten CNC-Schränke trennen den Spindelverstärker von den Servoachsenantrieben.Dies ist ein βiSVSP eine kombinierte Beta i Servo- und Spindeleinheit die drei unabhängige Servomotorkanäle und einen vollständigen 15 kW Spindelverstärker in einem einzigen Plug-in-Modul integriertDer interne Modellcode von FANUC für diese Einheit lautet SVPM3-15i (Servo/Spindle Power Module, 3-Achsen-Servo, Spindelklasse 15 kW).

Die praktische Konsequenz ist bedeutend: Ein Modul ersetzt das, was sonst einen separaten Spindelverstärker plus eine mehrsachsige Servoverstärker-Einheit erfordern würde, wodurch die Schranktiefe verringert wird,Schneidverbindungen zwischen EinheitenDiese Konstruktion ist charakteristisch für die Beta-Servo-Familie der sechsten Generation, bei der FANUC auf kostengünstige,Raumoptimierte Lösungen für vertikale Bearbeitungszentren mit mittlerer Reichweite, Drehzentren und zusammengesetzten Maschinen, die nicht die Spitzenleistung der kompletten Alpha-i-Serie benötigen.

Die A06B-6164-H333 (#H580 Suffix) ist als Eingangseinheit der Klasse 200V bezeichnet und arbeitet von einer dreiphasigen Wechselstromversorgung von 200 ‰ 240 V über ein begleitendes PSM.Es kommuniziert mit der CNC über die FSSB (Fanuc Serial Servo Bus) Glasfaserverbindung von FANUC, die gleiche Serienbusarchitektur, die in den breiteren Verstärkerfamilien αi und βi verwendet wird.

Technische Spezifikation

Verständnis des Mustercodes: biSVSP 40/40/40-15

Die BezeichnungBiSVSP 40/40/40-15folgt die Standardbezeichnung für kombinierte Einheiten von FANUC:

• bi¢ Beta-I-Serie (Beta-Antriebsfamilie zweiter Generation)
• SVSP¢ Servo + Spindel integrierte Einheit
• 40/40/40- 3 Servokanäle mit jeweils 40A Spitzenleistung (13A kontinuierlich pro Achse)
• 15¢ Spindelverstärker Leistungsklasse, 15 kW

Diese Namenskonvention erleichtert die Unterscheidung von den zweiachsigen Varianten (z.B. biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSVSP 40/40-15, biSV/40-15, biSV/40-15, biSV/40-15, biSV/40-15, biSV/40-15, biSV/40-15, biSV/40-10, biSV/40-10, biSV/40-1).Teilnummer A06B-6164-H233) und von Geräten mit gemischten Servo-Größen (z. B. biSVSP 40/40/80-15), Teilnummer A06B-6164-H343).

Kompatible Servomotoren und Spindelmotoren

Servoachsen (L / M / N)

Die drei Servokanäle sind für die Servomotoren der FANUC-Serie βiS (Beta i Standard) ausgelegt.

• βiS 4/5000 ¢ kompakter Rahmen, geeignet für leichte Achsen
• βiS 8/3000, βiS 8/2000 ?? Mittelrahmen, allgemeine Achsen
• βiS 12/3000 die Obergrenze für Dauerstrom bei 13A pro Achse

Motoren mit einem größeren βiS 22-Rahmen und höher übersteigen den Dauerstrom der 40A-Servo-Kanäle und erfordern eine Einheit mit einem höheren Servo-Abschnitt.

Spindelmotor

Die 15 kW Spindel-Abschnitte werden mit den Spindelmotoren der FANUC-Serie βi der 15 kW-Klasse kombiniert:

• βiI 15/10000 Inline-Integralmotor
• βiI 18/7500 ?? größere Bildversion innerhalb der Spindel-Ausgabefähigkeit des Verstärkers

Die Auswahl des Spindelmotors ist anhand des FANUC-Motor-Spezifikationsblatts zu bestätigen, um sicherzustellen, dass der kontinuierliche Strombedarf des Motors innerhalb der Leistungsgrenze des Verstärkers liegt.

CNC-Kompatibilität und Vorgängerersatz

Die A06B-6164-H333 arbeitet ausschließlich mit CNC-Steuerungen, die FSSB-Faseroptik-Servo-Kommunikation verwenden:

• FANUC-Baureihe 0i-D(i-MD für Fräsen, 0i-TD für Drehen)
• FANUC-Baureihe 0i-MF(spätere Generation)
• FANUC 0i-Mate-D

Es ist der designierte Ersatz für die frühereDie in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.Die 6164-Serie-Einheiten wurden auf den FSSB-Glasfaserbus umgestellt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Bei einem direkten Wechsel von A06B-6134-H303 auf A06B-6164-H333 ist auch zu überprüfen, ob die CNC-Firmware den neueren Verstärkertyp unterstützt und ob die Glasfaserkabel vorhanden sind.

Warum die kombinierte Architektur in der Praxis von Bedeutung ist

Für Maschinenbauer und Wartungstechniker hat das biSVSP-Format einige betriebliche Auswirkungen, die vor der Bestellung zu verstehen sind:

Ein Schrankplatz.Ein einzelnes Modul nimmt weniger DIN-Schienenfläche ein und erfordert im Vergleich zur Trennung von Servo- und Spindeldrehwerken weniger Anschlüsse zwischen den Powerbus-Einheiten.Dies ist insbesondere bei der Nachrüstung oder beim Umbau von Schränken auf kleineren Werkzeugmaschinenplattformen, bei denen der Platz begrenzt ist, wichtig..

Fehl Isolierung.Da Servo-Achsen und Spindel eine einzige Einheit teilen, ein Fehler auf einem Kanal, eine kurze IGBT auf der M-Achse,Zum Beispiel - Maschinen mit kritischen Betriebszeitbedürfnissen möchten möglicherweise eine Austausch-Einheit auf dem Regal halten.

PSM-Paarung.Wie alle Einheiten der βi-Serie stützt sich der A06B-6164-H333 auf einen gemeinsamen Gleichstrombus, der von einem Begleitmodul βiPS oder αiPS versorgt wird.Das PSM muss so eingestellt sein, dass es die kombinierte Spitzennachfrage aller drei Servoachsen plus die Spindel gleichzeitig bewältigt..

Teilnummer Querverweis

Schifffahrt und Logistik

Abruf:Bestätigte Lagerbestände werden innerhalb von 1 ̊2 Werktagen versandt.

Träger:DHL Express · FedEx International Priority · UPS weltweit · TNT · EMS

Übergangszeit:Der Express-Service deckt 220+ Länder innerhalb von 24~48 Stunden ab; Standard-internationale Lieferung 3~7 Werktage.

Dokumentation:Handelsrechnung und Verpackungsliste sind bei jeder Sendung enthalten.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen der A06B-6164-H333 und der A06B-6134-H303#A, die sie ersetzt?Der A06B-6134-H303#A gehört zur älteren Beta-Servo-Einheitfamilie, die eine parallele I/O-Servo-Schnittstelle anstelle der FSSB-Faseroptikkommunikation verwendet.Der A06B-6164-H333 ist der FSSB-basierte Nachfolger beide sind dreiachsige Servo plus 15kW Spindel kombinierte Einheiten, aber sie verwenden grundsätzlich unterschiedliche Kommunikationsprotokolle und sind nicht austauschbar, ohne zu überprüfen, ob die CNC-Software, Parameter-Einstellungen,und Kabel sind aktualisiert, um die 6164 Serie Architektur zu unterstützen.

F2: Ist dieses Gerät für eine vierachsige Maschine geeignet?Nein Die A06B-6164-H333 bietet genau drei Servokanäle (L, M, N) plus einen Spindelkanal.eine andere kombinierte Einheit oder ein separater zusätzlicher Servoverstärker erforderlich wäre. Wenn Ihre Maschine eine vierte Servoachse als Nebenachse oder Hilfsachse hat, kann ein separater einsachsiger βiSV-Verstärker weiter unten auf derselben FSSB-Schleife hinzugefügt werden.

F3: Kann dieser Verstärker mit Spindelmotoren der Serie Alpha i anstelle von Spindelmotoren der Serie Beta i verwendet werden?Der βiSVSP Spindelbereich ist mit einer Leistung von 15 kW ausgestattet und ist mit den Spindelmotoren der β-Serie von FANUC verknüpft.die Verbindung mit diesem Verstärker erfordert eine sorgfältige Parameterüberprüfung und eine Bestätigung durch FANUCDie α- und β-Serie haben unterschiedliche Statorwicklungseigenschaften.und eine falsche Paarung kann zu Übertemperaturbedingungen oder Antriebsfehlern führen, auch wenn die Leistungsbewertungen des Namensschildes kompatibel erscheinen.

F4: Meine Maschine zeigt einen SV-Alarm mit achsenspezifischen Codes auf mehreren Achsen gleichzeitig? Bedeutet das, dass alle drei Servokanäle versagt haben?Weil alle drei Servokanäle eine einzige Stromversorgungsschiene im Modul teilen, ein Ausfall im gemeinsamen Gleichstrom-Bus-Abschnitt, ein gemeinsamer IGBT-Treiberfehler,oder ein Verlust der 24V-Steuerung an der Einheit kann gleichzeitig alle drei Achsen deaktivieren und mehrere SV-Alarme auslösenBevor man davon ausgeht, dass alle drei IGBTs ausfallen, überprüfen Sie die Gleichspannung am PSM, überprüfen Sie die 24-Volt-Steuerung des Moduls,und suchen Sie nach einem SV021 (Missmatch von CNC / Verstärker) oder SV023 (unmöglich zu stoppen Servo) Alarm, der ein System-Ebene Problem anstatt drei unabhängige Kanal Ausfälle anzeigen würde.

F5: Welche Ersatzteile werden am häufigsten für die A06B-6164-H333 benötigt?Der Kühlventilator ist der am stärksten verschleißbare Verbrauchsstoff und sollte als erstes für die vorbeugende Wartung gelagert werden.die IGBT-Module in Servokanälen und Spindel-Ausgangsstufe sind die am häufigsten ersetzten Komponenten bei FeldreparaturenDie Glasfaserkabel, die dieses Gerät mit der CNC verbinden, sind ebenfalls als Ersatzteile zu haben.Da physikalische Schäden oder Verunreinigungen der Anschlüsse an diesen Kabeln eine häufige Ursache für SV- und SP-Kommunikationsalarme sind, die mit einem Antriebsausfall verwechselt werden können,.
