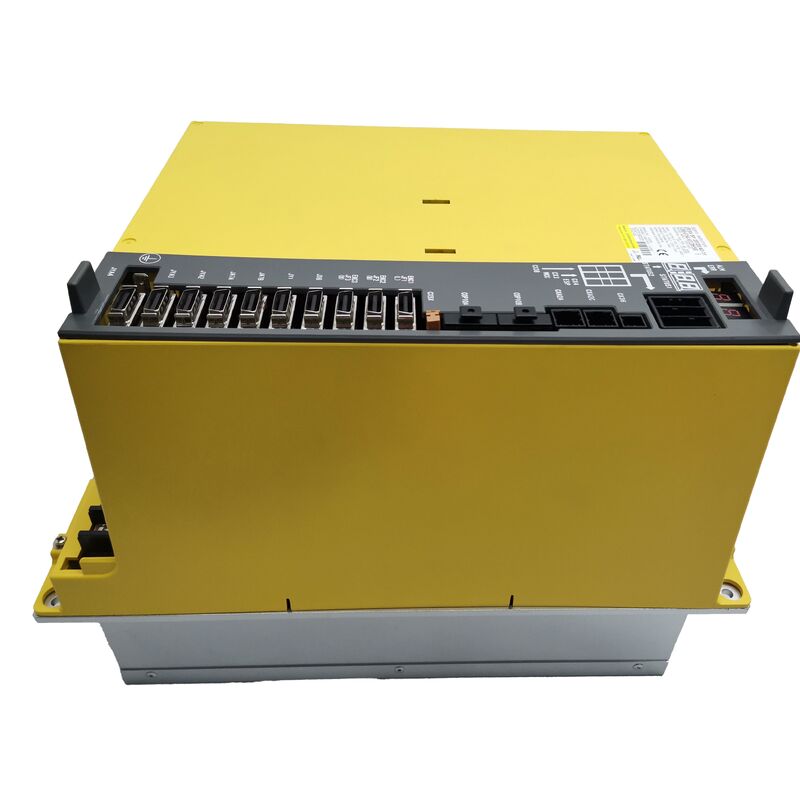

FANUC A06B-6164-H312 βiSVSP 20/20/40-11 Kombinierter Servo- und Spindelverstärker

Teilnummer: A06B-6164-H312 (#H580) Familie: βi Servo/Spindel-Integrierte Einheit Modellcode: biSVSP 20/20/40-11 Schnittstelle: FSSB Glasfaser Voltklasse: 200V Wechselstrom-Eingangsreihe

Produktübersicht

The A06B-6164-H312 sits in the lower-mid power tier of FANUC's βiSVSP (Beta i Servo/Spindle) combined amplifier family — a product line designed to consolidate three servo drive channels and a full spindle amplifier into a single module- bei Maschinen mit 15 kW Spindeln ist der H312 für kleinere Bearbeitungszentren, kompakte Drehzellen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.

Das kombinierte Einheitsformat ist das charakteristische Merkmal der 6164-Serie.Dieses einzelne Fahrwerk versorgt drei Servomotoren auf dem L, M und N-Achsen gleichzeitig, während die Spindel angetrieben wird alle von einem Netzanschluss, einem Gleichspannungsbus und einem FSSB-Faseroptik-Kommunikationskanal zur CNC.Für Maschinenbauer, die unter engen Beschränkungen für den Arbeitsplatz arbeiten, diese Integration führt direkt zu Platzersparnis und reduzierter Verkabelung zwischen den Einheiten.

Die Kommunikation erfolgt ausschließlich über die Glasfaserverbindung FSSB (Fanuc Serial Servo Bus) von FANUC, wodurch der A06B-6164-H312 mit der 0i-D/0i-MD-Generation der FANUC CNC-Steuerungen kompatibel ist.Es gehört zur gleichen Beta-Serie der zweiten Generation wie die 6164-H311 (7.5kW Spindel) und 6164-H333 (15kW Spindel), die sich nur in der Spindelleistungsklasse und der daraus resultierenden Servokanalgröße unterscheiden.

Technische Spezifikationen auf einen Blick

Decodierung der Modellbezeichnung: biSVSP 20/20/40-11

Jede Zahl im Modellcode von FANUC βiSVSP trägt eine besondere Bedeutung:

bi¢ Beta-I-Serie (Beta-Antriebsfamilie zweiter Generation mit FSSB-Kommunikation)

SVSP- Servo + Spindel in einer Einheit integriert

20 / 20 / 40️ Höchststrom für jeden Servokanal: L-Achse 20A, M-Achse 20A, N-Achse 40A.Die asymmetrische Größenordnung zwischen L/M und N ist absichtlich. Der N-Achsenkanal wird typischerweise einer höher belasteten Achse zugeordnet, wie z. B. der Z-Achse in einer vertikalen Bearbeitungszentrale., wo die Schneidkräfte und die Schwerkraftkompensationsanforderungen am größten sind.

11- Spindelverstärkerklasse mit einer Leistung von 11 kW.

Diese Namenskonvention stellt den H312 direkt zwischen den leichteren H311 (biSVSP 20/20/40-7.5, 7,5 kW Spindel) und der leistungsfähigere H333 (biSVSP 40/40/40-15,15kW Spindel) innerhalb derselben 6164-Familie alle drei Einheiten teilen die gleiche Drei-Servo-Achsen-Architektur, unterscheiden sich jedoch in der Spindel-Ausgangsklasse und den entsprechenden Servo-Kanal-Einstellungen.

Motorenverträglichkeit

Servoachsen (L / M / N)

Die drei Servokanäle sind für die βiS-Servomotoren (Beta i Standard) von FANUC ausgelegt.die kompatible Servomotorreihe umfasst:

• βiS 4/5000undβiS 8/3000 für leichte Achsen gut innerhalb der L- und M-Kanal-Nennwerte
• βiS 8/2000undβiS 12/3000Für den N-Achsen-Kanal bei seiner Dauerstärke von 13A geeignet

Motoren aus dem βiS 22-Rahmen und höher sollten nicht den L- oder M-Kanälen dieser Einheit zugeordnet werden, da ihr kontinuierlicher Strombedarf die 6,5A-Kanäle in eine thermische Überlastung bringen würde.Der N-Achsenkanal, mit seiner Spitzenleistung von 40 A und seiner Dauerleistung von 13 A, kann schwerere Servobelastungen aufnehmen, wenn der Arbeitszyklus dies zulässt.

Spindelmotor

Der 11kW Spindelmotor ist mit den Spindelmotoren der FANUC βi-Serie in der Leistungsklasse 11kW abgestimmt.

• βiI 8/10000- Inline integrierte Spindel, 8kW, innerhalb des Verstärkerkopfraums
• βiI 12/8000- Motor der Klasse 12 kW, mit 56A Leistung bestätigbar mit Motorspezifikationsblatt

Wie bei allen Motor-Verstärker-Paarungen ist der Dauerstrom des Motors immer mit dem 56A-Ausgang des Verstärkers zu vergleichen, um die Eignung vor der Installation zu bestätigen.

Anmerkung zu widersprüchlichen Marktbeschreibungen

Käufer, die sich mit dieser Teilenummer beschäftigen, werden möglicherweise Aufzeichnungen finden, die die A06B-6164-H312#H580 eher als zweiachsige Einheit (biSVSP 80/80-18) als als dreiachsige Einheit beschreiben.Diese Diskrepanz scheint auf Datenbank-Eingabefehler in einigen Vertriebskatalogen zurückzuführen zu sein.Die Teilnummern der Unterserie FANUC H3xx der 6164-Familie folgen konsequent einer dreiachsigen Servoarchitektur. H311, H333, H343 und H364 sind alle dreiachsigen Einheiten.und H312 folgen demselben MusterDie spezifischen elektrischen Parameter (20A/20A/40A Servokanäle, 52A Eingang, 11kW Spindel) entsprechen der dreiachsigen BiSVSP 20/20/40-11 Klassifizierung.Der Käufer sollte die Modellbezeichnung auf dem auf der physikalischen Einheit angebrachten Etikett bestätigen, bevor er eine Bestellung mit Querverweis erstellt..

Kompatibilität mit CNC-Systemen und integrierte Diagnostik

Die A06B-6164-H312 kommuniziert mit der CNC über den Glasfaserbus FSSB und beschränkt sie auf die 0i-D-Generationssteuerungsplattformen:

• FANUC-Serie 0i-D (0i-MD für Fräsen, 0i-TD für Drehen)
• FANUC Serie 0i-Mate-D
• FANUC Serie 0i-MF (mit Firmware-Bestätigung)

Das Gerät verfügt über eine IPM (Intelligent Power Module) Alarmdetektion, mit der die internen Transistor-Kopplungstemperaturen überwacht und Fehler gemeldet werden, bevor ein thermisches Ausfallereignis PCB-Schäden verursachen kann.HRV2 und HRV3 (High Response Vector) werden unterstützt, was die Leistung der Stromschleife mit höherer Bandbreite ermöglicht, die den folgenden Fehler bei Konturbewegungen mit hoher Beschleunigung reduziert.

Teilnummer Querverweis

Schifffahrt und Logistik

Abruf:Die Lagerbestände werden innerhalb von 1 ̊2 Werktagen nach Bestellung bestätigt und versendet.Schwerere oder zerbrechlichere Einheiten werden in Holzkisten verschifft.

Träger:DHL Express · FedEx International Priorität · UPS Worldwide Express · TNT · EMS † Spediteur basierend auf Ziel und Dringlichkeit der Lieferung gewählt.

Weltweite Reichweite:Express-Optionen liefern innerhalb von 24~48 Stunden in 220+ Länder.

Dokumentation:Jede Sendung ist mit einer Handelsrechnung und einer detaillierten Verpackungsliste versehen.

Häufig gestellte Fragen

F1: Was ist der praktische Unterschied zwischen der A06B-6164-H312 und der A06B-6164-H311?

Beide sind dreiachsige Servo- und Spindelkombinationen der 6164 βiSVSP-Familie und verwenden beide die gleiche 20/20/40-Servo-Kanalgröße.Der H311 unterstützt eine 7Wenn das Kennzeichen des Spindelmotors Ihrer Maschine etwas zwischen 8 kW und 11 kW kontinuierlich anzeigt, ist der H312 die richtige Wahl.Der H311 wäre zu klein für diese Spindel., und der nächste Schritt aufwärts: der H333 mit 15 kW wäre überdimensioniert und für die Kosten möglicherweise unnötig.

F2: Warum hat der N-Achsen-Kanal eine höhere Strommenge als die L- und M-Kanäle?

Die asymmetrische Servo-Kanal-Dimension in der biSVSP 20/20/40-11 ist absichtlich.mit einem Stromverbrauch von mehr als 10 W und einem Stromverbrauch von mehr als 10 WDie 40A Spitzen / 13A kontinuierliche Einstufung auf dem N-Kanal bietet den für diese Anwendung benötigten Kopfraum, während die L- und M-Kanäle bei 20A Spitzen / 6.5A Kontinuierliche Handhabung der X- und Y-Achsen für leichtere Fahrzeuge.

F3: Kann die A06B-6164-H312 mit einer FANUC-Bedienung 0i-MF anstelle einer 0i-D verwendet werden?

Die 0i-MF verwendet die gleiche FSSB-Glasfaser-Servo-Kommunikationsarchitektur wie die 0i-D-Familie, so dass die elektrische Kompatibilität im Allgemeinen erhalten bleibt.Jedes Mal, wenn ein Verstärker mit einer Steuerung einer neueren Generation gekoppelt wird, als sie ursprünglich für, müssen die Einstellungen der CNC-Parameter insbesondere die Parameter für die Initiierung des Servo-Parameters und die Parameter für den Spindelverstärker richtig eingestellt werden.Bestätigen Sie bei FANUC oder einem qualifizierten Integrator, dass die verwendete 0i-MF-Firmware-Version den Verstärker der Serie A06B-6164 unterstützt.

F4: Das Gerät schaltet sich an, aber die Maschine zeigt einen FSSB-Kommunikationsfehler auf allen Achsen gleichzeitig.

Ein FSSB-Alarm, der alle Achsen gleichzeitig beim Einschalten beeinflusst, weist fast immer eher auf ein Kommunikationsproblem mit Glasfaser als auf einen Antriebsfehler hin.Überprüfen Sie beide Enden des Glasfaserkabeln, das die optische CNC-Schnittstelle mit dem Verstärker verbindetSie müssen nach physischen Schäden am Kabel, Staub oder Verunreinigungen an den optischen Steckverbinder suchen und sicherstellen, dass jeder Steckverbinder vollständig eingesetzt ist.Eine schmutzige oder teilweise abgeschaltete optische Verbindung ist die häufigste Ursache dieses Symptoms und löst sich ohne Berührung des Verstärkers selbst..

F5: Ist diese Einheit reparierbar, wenn der Spindelkanal ausfällt, während die Servokanäle funktionsfähig bleiben?

Ja, die Feldreparatur der A06B-6164-H312 ist bei FANUC-Spezialisten gut etabliert.Ein Ausfall des Spindelkanals bedeutet nicht automatisch, dass die Servo-Ausgangs-IGBTs betroffen sindEine zuständige Reparaturanlage wird alle vier Kanäle unabhängig voneinander testen und nur die ausfallende Stromstufe ersetzen, was wesentlich kostengünstiger ist als der Ersatz des gesamten Moduls.Wenn die Prioritätsbeschränkung die Stillstandzeit der Maschine ist, ist eine Umtausch­Einheit der schnellere Weg; wenn die Kosten der Hauptgrund sind,Reparatur ist die bessere Option, vorausgesetzt, Sie haben eine nachgewiesene gute Einheit zur Verfügung, um die Maschine wieder in Betrieb zu nehmen, während das defekte Modul repariert wird.
