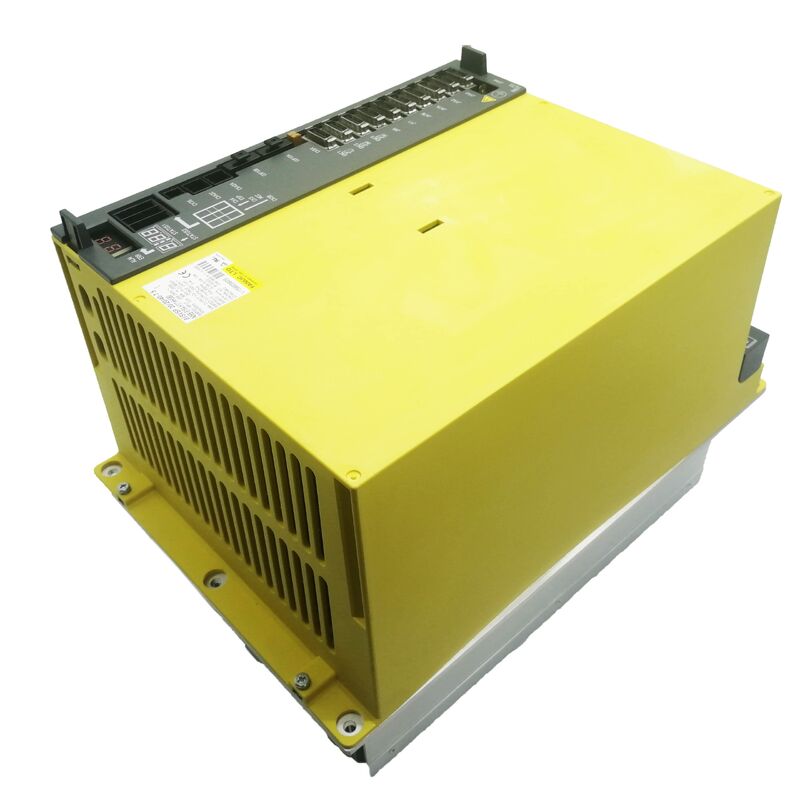

FANUC A06B-6164-H311 — βiSVSP 20/20/40-7.5 Kombinierter Servo- und Spindelverstärker | Einstiegsklasse 3-Achsen + 7,5 kW, 200 V

Teilenummer: A06B-6164-H311 (#H580) ▏Familie: βi Servo/Spindel Integrierte Einheit ▏Modellcode: biSVSP 20/20/40-7.5 ▏Schnittstelle: FSSB Glasfaser ▏Spannungsklasse: 200 V AC Eingang ▏Gewicht: ca. 12 kg

Gebaut für kompakte Maschinen, keine abgespeckte Leistung

Es gibt eine Kategorie von CNC-Werkzeugmaschinen — das kleine vertikale Bearbeitungszentrum, die kompakte Drehmaschine, die automatisierte Bohrstation —, bei denen das gesamte Schrankvolumen begrenzt ist, die Spindelanforderungen bescheiden sind und die Achsen relativ leichte Servomotoren antreiben. Diese Maschinen benötigen keinen 15-kW-Spindelverstärker oder 40-A-Dauerstrom-Servokanäle. Was sie brauchen, ist eine zuverlässige, gut integrierte Einheit, die zur Anwendung passt, ohne den Schrank zu überdimensionieren.

Der A06B-6164-H311 erfüllt diese Rolle genau. Als dreichsige Einstiegsmodelle in FANUCs βiSVSP (Beta i Servo/Spindle) Kombiverstärkerfamilie liefert er drei unabhängige Servokanäle neben einem 7,5-kW-Spindelverstärker — alles aus einem einzigen Modul. Das Gerät wird über den FSSB-Glasfaserbus mit der CNC verbunden und arbeitet mit einem 200-V-Drehstromnetz, was es zu einer natürlichen Wahl für 0i-D- und 0i-Mate-D-basierte Werkzeugmaschinen macht, die FANUCs kompakte β-Serienmotoren verwenden.

Was das biSVSP-Format von herkömmlichen Antriebstopologien unterscheidet, ist die Eliminierung eines separaten Spindelantriebs. Anstatt einen separaten Spindelverstärker neben einem Mehrachsen-Servomodul zu verdrahten, übernimmt dieses einzelne Chassis alle Antriebsfunktionen — Servo-Positionsregelkreise auf drei Achsen und Spindeldrehzahl-/Drehmomentregelung — über einen einzigen Stromanschluss und einen einzigen Glasfaser-Kommunikationsweg zur CNC. Das resultierende Schrankdesign ist einfacher, leichter und einfacher zu warten.

Spezifikationen

Wo der H311 in der 6164-Familie angesiedelt ist

Die A06B-6164-Serie umfasst mehrere Leistungsklassen, die alle die gleiche Drei-Servo-Plus-Spindel-Kombinationsarchitektur und die gleiche FSSB-Kommunikationsschnittstelle teilen. Der H311 ist die Option mit der niedrigsten Spindelleistung in der Drei-Achsen-Reihe:

Die H311 und H312 teilen sich identische Servokanalbewertungen — 20A Spitze auf L und M, 40A Spitze auf N — und unterscheiden sich nur in der Spindelleistungsklasse. Wenn das Typenschild Ihres Spindelmotors bei oder unter 7,5 kW liegt, ist der H311 die richtige Wahl. Ein Upgrade auf den H312 verursacht zusätzliche Kosten und Stromaufnahme, ohne Vorteile für eine 7,5-kW-Spindelinstallation.

Motor-Kompatibilität

Servoachsen

Die asymmetrische Servogröße von 20/20/40 folgt der gleichen Logik wie in der gesamten 6164-H31x-Unterserie. L- und M-Achsen übernehmen die horizontalen Bewegungen mit geringerer Beanspruchung (typischerweise X und Y), während die höhere Spitzenstrombelastbarkeit von 40 A des N-Kanals die Z-Achse aufnimmt, wo das Gewicht des Spindelkopfs und die Schwerkraftkompensation eine höhere Dauerstromaufnahme erfordern.

Kompatible FANUC βiS-Serien Servomotoren für jede Kanal-Klasse:

L- und M-Achsen (20A Spitze): βiS 4/5000, βiS 8/3000, βiS 8/2000 — alle innerhalb des 20A-Spitzenbereichs für typische Einschaltdauern

N-Achse (40A Spitze): βiS 12/3000 — oberer Bereich der Dauerstromkapazität des N-Kanals bei 13A Nennstrom

Servomotoren der βiS 22-Rahmengröße und größer sind für keinen Kanal dieses Geräts geeignet, da ihre Dauerstromaufnahme die Nennwerte pro Kanal überschreitet.

Spindelmotor

Der 7,5-kW-Spindelabschnitt passt zu FANUCs βi-Serien Spindelmotoen mit einer Dauerleistung von 7,5 kW oder darunter. Repräsentative kompatible Modelle sind:

• βiI 8/6000 — Inline-Integralspindelmotor, innerhalb des Verstärkerausgangsbereichs
• βiI 3/10000 — Variante mit höherer Drehzahl und geringerem Drehmoment für Anwendungen mit Kleinwerkzeugen

Überprüfen Sie immer den Dauerstromverbrauch des Motors gegen die Spindelausgangsspezifikation des Verstärkers, bevor Sie einen Ersatz spezifizieren. Die Nennleistung von 7,5 kW stellt die kontinuierliche thermische Grenze des Spindelkanals dar, nicht einen harten Grenzwert für den Spitzenstrom während der Beschleunigung.

Wichtige technische Merkmale

HRV2 / HRV3 Stromregelkreissteuerung Der H311 unterstützt sowohl die High Response Vector 2- als auch die HRV3-Stromregelungsmodi. HRV3 arbeitet, wenn aktiviert und von der CNC unterstützt, mit einer höheren Stromregelkreis-Update-Rate — reduziert den Servo-Folgefehler bei Bewegungen mit hoher Beschleunigung und verbessert die Oberflächengüte bei Konturfräsbearbeitungen. Ob HRV2 oder HRV3 aktiv ist, hängt von der CNC-Parametereinstellung und dem installierten Servomotortyp ab.

Integrierte Rückspeisung Das Gerät verfügt über eine interne Rückspeisungsschaltung, die Bremsenergie während der Motorverzögerung in das Wechselstromnetz zurückführt, anstatt sie als Wärme über einen externen Widerstand abzuleiten. Bei kompakten Maschinen mit häufigen Achsumkehrungen — z. B. Kurzbohrzyklen — reduziert diese Rückspeisefähigkeit die thermische Belastung im Schrank und trägt zu einem geringeren Energieverbrauch über eine volle Produktionsschicht bei.

IPM-Alarmüberwachung Die Ausgangsstufe verwendet die Intelligent Power Module (IPM)-Technologie, die die Sperrschichttemperatur intern überwacht und Schutzmaßnahmen auslöst, bevor ein thermisches Durchgehen irreversible PCB-Schäden verursachen kann. IPM-Alarme erscheinen als spezifische Servo-Alarmcodes auf dem CNC-Bildschirm, sodass ein Techniker eine echte Geräteüberhitzung von einer externen Ursache wie blockierter Luftzirkulation oder einem defekten Lüfter unterscheiden kann.

Teilenummern-Kreuzreferenz

Versand & Logistik

Lieferzeit: Lagernde Einheiten sind bestätigt und versandbereit innerhalb von 1–2 Werktagen.

Verpackung: Antistatikbeutel in schaumstoffgepolstertem Hartkarton. Einheiten über einem Schwellenwert werden in kundenspezifischen Holzkisten für zusätzlichen Schutz während des Transports versendet.

Spediteure: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — zugewiesen basierend auf Zielort und Dringlichkeitsanforderungen.

Lieferzeit: Expressdienste erreichen 220+ Länder innerhalb von 24–48 Stunden. Der Standard-Internationallauf dauert 3–7 Werktage, abhängig vom Zielort.

Einfuhrzölle: Verantwortung des Käufers gemäß den Zollbestimmungen des Ziellandes. Handelsrechnung und vollständige Packliste sind jeder Sendung beigefügt.

FAQ

F1: Was ist die Spindelleistungsgrenze des A06B-6164-H311 und was passiert, wenn sie überschritten wird? Der Spindelkanal ist für eine Dauerleistung von 7,5 kW ausgelegt. Der Betrieb eines Spindelmotors, dessen Dauerleistungsbedarf auf dem Typenschild diesen Wert überschreitet, treibt die Ausgangsstufe des Verstärkers bei anhaltenden Schnitten über seine thermischen Auslegungsgrenzen hinaus, was schließlich zu einem Überhitzungsalarm führt oder, wenn der Schutz nicht rechtzeitig auslöst, die IGBT-Ausgangsmodule beschädigt. Momentane Spindelüberlastung während der Beschleunigung ist innerhalb der Kurzzeit-Spitzenstromreserve des Moduls tolerierbar, aber anhaltende Überlastung verkürzt die Lebensdauer erheblich. Für Maschinen mit Spindelmotoren über 7,5 kW ist der A06B-6164-H312 (7,5 kW Spindelabschnitt) die richtige Wahl.

F2: Kann der A06B-6164-H311 eine ältere Einheit der A06B-6134-Serie auf derselben Maschine ersetzen? Eine direkte mechanische Substitution ist möglich, wenn der Schrank die richtigen Schachtabmessungen hat, aber die 6164-Serie verwendet FSSB-Glasfaserkommunikation, während die frühere 6134-Serie ein anderes Schnittstellenprotokoll verwendete. Eine CNC, die eine 0i-C oder ältere Steuerung betreibt (die die 6134-Serie verwendet), kann nicht mit dem Verstärker der 6164-Serie kommunizieren, ohne ein CNC-Upgrade. Die 6164-Serie ist nur mit Steuerungen der Generation 0i-D, 0i-MD und 0i-Mate-D kompatibel. Wenn Ihre Maschine bereits eine dieser Steuerungen mit einer defekten 6134-Einheit betreibt, lohnt es sich, mit einem FANUC-Integrator zu prüfen, ob die 6164 übernommen werden kann — die Antwort hängt von spezifischen Firmware-Versionen und Parameterkompatibilität ab.

F3: Meine Maschine zeigt speziell auf der N-Achse einen SV401-Alarm an. Deutet dies auf einen Fehler im N-Kanal dieser Einheit hin? SV401 ist ein FANUC Ready-Signal-Off-Alarm — er zeigt an, dass der Servo-Verstärker nicht auf den Ready-Befehl der CNC für diese Achse reagiert, was mehrere Ursachen haben kann, die unabhängig vom Ausgangskanal selbst sind. Bevor Sie die IGBT-Stufe im N-Kanal verdächtigen, überprüfen Sie die 24-V-DC-Steuerstromversorgung des Verstärkers (Verlust von 24 V deaktiviert alle oder ausgewählte Achsen), bestätigen Sie, dass das Servo-Enable-Signal vom PMC aktiv ist, und vergewissern Sie sich, dass keine Not-Aus-Bedingung von der Sicherheitschaltung der Maschine gehalten wird. Wenn all dies zutrifft, ist der Fehler wahrscheinlich in der N-Achsen-Ausgangsstufe oder ihrem zugehörigen Motor-Feedback-Pfad.

F4: Unterstützt dieses Gerät steifes Gewindeschneiden auf der Spindelachse? Ja, steifes Gewindeschneiden wird unterstützt, wenn die CNC-Option aktiviert ist und der Spindelmotor mit einem Positionscodierer (oder einer kompatiblen Encoder-Feedback-Anordnung) ausgestattet ist. Der Spindelkanal der βiSVSP-Einheiten übernimmt den Übergang von der Drehzahlregelung zur synchronisierten Positionsregelung, die für steifes Gewindeschneiden erforderlich ist, vorausgesetzt, die CNC verfügt über die aktive Spindelsynchronisations-Softwareoption. Die Hardware-Fähigkeit ist im Verstärker vorhanden; der limitierende Faktor ist, ob der gekaufte CNC-Optionssatz steifes Gewindeschneiden beinhaltet.

F5: Welchen Lüfterersatz sollte man für den A06B-6164-H311 auf Lager haben? Der Zwangsluftlüfter ist die am stärksten beanspruchte Komponente in jedem βiSVSP-Modul und sollte Teil jedes vorbeugenden Wartungsplans sein. Die spezifische Lüfter-Teilenummer ist auf dem Etikett des installierten Lüfters im Inneren des Geräts aufgedruckt — sie variiert je nach Hardware-Revision. Die beste Vorgehensweise ist, das Lüfteretikett beim nächsten Zugriff zu fotografieren und den richtigen Ersatz zu bestellen, bevor er ausfällt, anstatt danach. Ein Lüfterausfall führt schnell zu einem IPM-Überhitzungsalarm, da der Luftstrom unter den Schwellenwert fällt, der zur Einhaltung der Sperrschichttemperaturen der Ausgangsstufe erforderlich ist.
