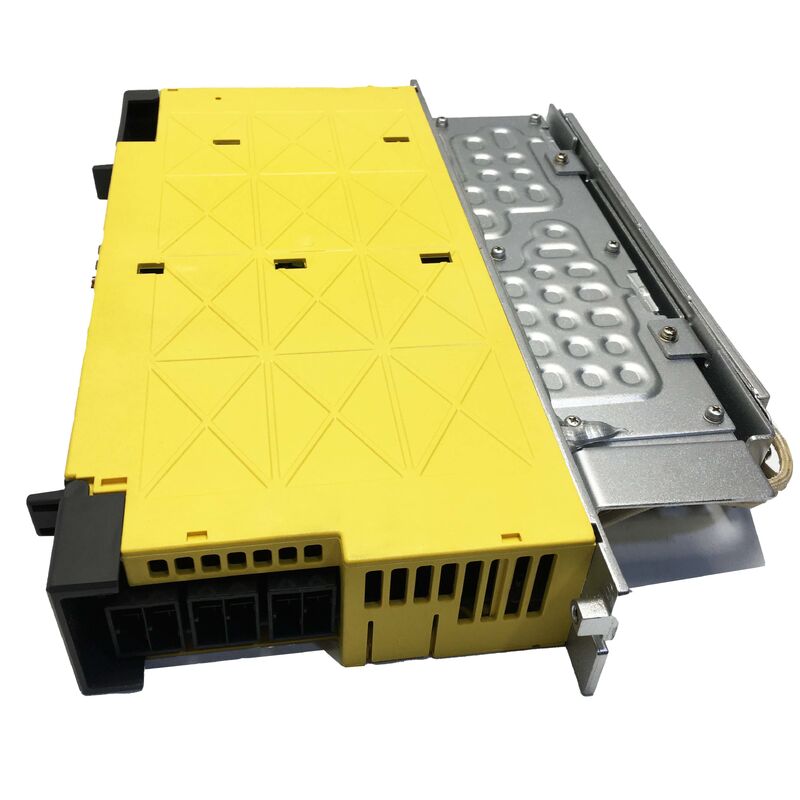

FANUC A06B-6160-H003 — βiSV40-B Einzelachsen-AC-Servoverstärkermodul | 200V, 40A Spitzenstrom, FSSB

Teilenr.: A06B-6160-H003 ▏Modellbezeichnung: βiSV40-B ▏Typ: Einzelachsen-Standalone-Servoverstärker ▏Spannungsklasse: 200V AC Eingang ▏Schnittstelle: FSSB Glasfaser

Ein dedizierter Einzelachsen-Antrieb, wenn Teilen nicht möglich ist

Nicht jede Achse einer CNC-Maschine passt sauber in ein kombiniertes Servo-/Spindelmodul. Zusätzliche Drehtische, Reitstöcke, Palettenwechsler und Einzelachsen mit hoher Last erfordern oft einen eigenen dedizierten Antrieb — einen, der speziell auf den Motor dieser Achse zugeschnitten ist, anstatt sich den Stromspielraum mit benachbarten Kanälen zu teilen. Der A06B-6160-H003 ist genau für diese Situationen konzipiert.

Als Teil der FANUC βiSV-B (Beta i Servo, B-Generation) Familie ist der H003 ein kompakter, eigenständiger Einzelachsen-Servoverstärker, der einen Spitzenstrom von 40A liefern kann, um einen einzelnen βiS-Serien-Servomotor anzutreiben. Er wird über den FSSB-Glasfaserbus mit der CNC verbunden, bezieht Strom aus einem dreiphasigen 200–240V AC Netz und verfügt über einen integrierten Bremswiderstand, der die Bremsenergie ohne externe Komponenten abführt. Das Ergebnis ist eine saubere, autarke Antriebseinheit, die zu jedem 0i-D oder kompatiblen Schrank hinzugefügt werden kann, wo eine unabhängige Hochstrom-Servoachse benötigt wird.

Was den H003 von den kombinierten βiSVSP-Einheiten der 6164er Serie unterscheidet, ist die Architektur: Dies ist ein reiner Servoverstärker ohne Spindelkanal. Er treibt einen Motor an, tut dies präzise und nichts anderes. Für eine einzelne dedizierte Achse ist dieser Fokus ein Vorteil — der volle Spitzenstrom von 40A gehört allein dieser Achse, ohne Teilung oder thermische Wechselwirkung mit benachbarten Kanälen.

Spezifikationen

Die 6160er Serie — Auswahl des richtigen Modells

Die A06B-6160 Serie deckt das gesamte βiSV-B Einzelachsen-Spektrum ab, von kompakten Leichtlastachsen bis hin zu Anwendungen mit hoher Trägheit und hoher Last, die alle die gleiche FSSB-Schnittstelle und die 200V-Eingangsklasse teilen. Der H003 liegt im mittleren bis oberen Bereich:

Der Austausch des H002 gegen den H003 ist ein häufiger und schädlicher Fehler — die 20A Spitzenleistung des H002 kann Motoren, die für den H003 ausgelegt sind, nicht handhaben, was zu Überstromalarmen oder IGBT-Ausfällen führt. Passen Sie das Verstärkermodell immer an die Stromspezifikation des Motors an, nicht nur an sein Aussehen.

Kompatible Servomotoren

Der βiSV40-B ist auf die βiS-Serie (Beta i Standard) Servomotoren von FANUC innerhalb seines Strombereichs von 13A Dauerstrom / 40A Spitzenstrom abgestimmt:

Komfortabel innerhalb der Nennwerte:

• βiS 8/3000, βiS 8/2000 — Standard-Z-Achsen- oder horizontale Achsenmotoren mit hohem Einschaltdauer
• βiS 12/3000 — Mittelrahmenmotor, 13A Dauerstrom liegt genau am Nennstrom des Verstärkers

Oberes Ende des Bereichs:

• βiS 22/2000 — Bestätigen Sie, dass der Einschaltdauer den kontinuierlichen Strombedarf innerhalb des Nennlimits von 13A hält; geeignet für intermittierende Hochlastanwendungen mit ausreichender Leerlaufzeit

Alle βiS-Serienmotoren dieser Stromklasse verwenden den FANUC Serial Pulse Coder (SPC) oder einen hochauflösenden Absolutwertgeber, die beide vom βiSV40-B Steuer-PCB vollständig unterstützt werden.

Drei technische Merkmale, die es wert sind, verstanden zu werden

Integrierter Bremswiderstand

Im Gegensatz zu den Servoverstärkern der αi-B Serie, die für die Rückspeisung auf ein gemeinsames PSM (Netzteilmodul) angewiesen sind, verfügt die βiSV-B Serie über eine eigene Rückspeisungsschaltung mit einem internen Bremswiderstand. Wenn der Motor abbremst, wandelt sich die kinetische Energie zurück in elektrische Energie, und der interne Widerstand dissipiert sie als Wärme. Diese eigenständige Architektur bedeutet, dass der βiSV40-B kein separates PSM benötigt — er wird direkt an das dreiphasige Netz angeschlossen, was das Schrankdesign vereinfacht und die Anzahl der Komponenten für Standalone-Achseninstallationen reduziert.

Die thermische Kapazität des integrierten Widerstands ist begrenzt. Bei Anwendungen mit sehr häufigen Bremszyklen oder langen Bremswegen bei hohen Motordrehzahlen muss möglicherweise ein externer Bremswiderstand hinzugefügt werden. Wenn der interne Widerstand überhitzt, löst der Antrieb einen Rückspeisealarm aus, bevor der Widerstand beschädigt wird.

HRV2 und HRV3 Stromregelungsmodi

Der βiSV40-B unterstützt sowohl die HRV2- als auch die HRV3-Algorithmen zur Stromregelung (High Response Vector). HRV3 arbeitet mit einer höheren Schleifenaktualisierungsrate, reduziert den Nachführfehler des Servos während Beschleunigungs- und Verzögerungsübergängen und verbessert die Oberflächenqualität bei Konturbearbeitungen. Ob HRV2 oder HRV3 aktiv ist, wird durch den im CNC eingestellten Servoparameter bestimmt — die Verstärkerhardware unterstützt beide, aber die CNC-Firmware-Version und der Servomotoren-Encoder-Typ müssen ebenfalls kompatibel sein, bevor HRV3 aktiviert wird.

FSSB Glasfaserkommunikation

Der Antrieb kommuniziert mit der CNC über FSSB, FANUCs seriellen Servo-Bus, der über Kunststoff-Glasfaser übertragen wird. Die Glasfaserverbindung bietet eine inhärente Immunität gegen elektromagnetische Störungen von den Hochstrom-Stromkabeln der Maschine — ein erheblicher praktischer Vorteil in Umgebungen mit großen Motoren, Lichtbogenschweißen oder anderen EMI-Quellen in der Nähe. Die JOG- und ROP-Anschlüsse an der Vorderseite des Geräts nehmen die optischen Sende- und Empfangswege auf. Diese Anschlüsse sind Steckverbindungen und müssen fest sitzen; ein teilweise angeschlossenes optisches Kabel ist eine der häufigsten Ursachen für FSSB-Kommunikationsalarme beim Start.

Teilenummer-Kreuzreferenz

Versand & Logistik

Versand: Lagernde Einheiten werden bestätigt und innerhalb von 1–2 Werktagen versandt. Jede Einheit wird in antistatischer Verpackung mit schaumstoffgefüttertem Hartkarton versendet.

Spediteure: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Lieferung: Express-Optionen erreichen 220+ Länder innerhalb von 24–48 Stunden; der Standard-Internationallauf dauert 3–7 Werktage.

Zoll: Handelsrechnung und Packliste werden mit allen Sendungen geliefert. Einfuhrzölle und Steuern sind vom Käufer gemäß den Zollbestimmungen des Ziellandes zu zahlen.

FAQ

F1: Kann der A06B-6160-H003 als direkter Ersatz für einen A06B-6160-H002 verwendet werden, wenn der H002 nicht verfügbar ist? Nein — und das ist eine kritisch wichtige Unterscheidung. Der H002 ist ein βiSV20-B mit 20A Spitzenleistung; der H003 ist ein βiSV40-B mit 40A Spitzenleistung. Wenn die ausgefallene Einheit in Ihrer Maschine ein H002 ist, der mit einem βiS 4 oder βiS 8 Motor gepaart ist, funktioniert der Ersatz durch den H003 elektrisch, aber die Servoparameter (insbesondere die Motorstromgrenze und die Überlasterkennungsschwellen) müssen für den neuen Verstärkertyp neu initialisiert werden. Die Installation des H003 ohne Aktualisierung der Servoparameter kann zu einer falschen Stromgrenzenregelung führen, die den Motor beschädigen oder ein unregelmäßiges Achsenverhalten verursachen kann. Der umgekehrte Austausch — H002 für H003 — sollte niemals versucht werden, da der H002 nicht den Strom liefern kann, den Motoren, die für den H003 ausgelegt sind, benötigen, was zu Überstromalarmen oder IGBT-Ausfällen führt.

F2: Benötigt der βiSV40-B ein separates Netzteilmodul (PSM) wie die Verstärker der αi-B Serie? Nein. Dies ist einer der wichtigsten architektonischen Unterschiede zwischen der βiSV-B Serie und der αiSV-B Serie. Der A06B-6160-H003 wird direkt an das dreiphasige 200–240V AC Netz angeschlossen, ohne dass ein begleitendes PSM erforderlich ist. Er verfügt über einen eigenen integrierten Gleichrichter, DC-Bus-Kondensatoren und einen integrierten Bremswiderstand. Ein αiSV-B Modul hingegen bezieht Strom aus einem gemeinsamen DC-Bus, der von einem separaten αiPS-B Netzteilmodul bereitgestellt wird. Für Schrankkonstruktionen, bei denen eine Standalone-Achse zu einem ansonsten αi-B Schrank hinzugefügt wird, kann der βiSV-B von seinem eigenen dedizierten Netzanschluss gespeist werden, anstatt den αi DC-Bus anzuzapfen.

F3: Welche CNC-Steuerungen sind mit dem A06B-6160-H003 kompatibel? Der βiSV40-B verwendet die FSSB Glasfaserkommunikation, was die Kompatibilität auf FANUC-Steuerungen beschränkt, die diese Schnittstelle unterstützen. Bestätigte kompatible Plattformen sind die Serie 0i-D (0i-MD für Fräsen, 0i-TD für Drehen), 0i-Mate-D und 0i-MF. Ältere FANUC-Steuerungen, die analoge Geschwindigkeitsbefehle oder die frühere I/O Link Servo-Schnittstelle (0i-C, 16i/18i/21i Generation) verwenden, können nicht mit diesem Verstärker kommunizieren, ohne ein CNC-Upgrade.

F4: Meine Maschine zeigt sofort nach einem Kaltstart der von dieser Einheit angetriebenen Achse einen Servoalarm 5 (Überstrom) an. Was sind die wahrscheinlichen Ursachen? Ein Servoalarm 5 beim Kaltstart — bevor ein Bewegungsbefehl ausgegeben wurde — deutet normalerweise auf einen Fehler in der Ausgangsstufe des Verstärkers hin und nicht auf ein Verdrahtungsproblem, da der Überstrom erkannt wird, bevor Strom fließen soll. Die häufigste Ursache ist ein Kurzschluss in einem oder mehreren der IGBT-Ausgangstransistoren, der nach einem Isolationsfehler des Motorkabels auftreten kann, der einen Spannungsspitze zurück in den Verstärker sendet, oder einfach durch Verschleiß der Komponenten nach Jahren thermischer Zyklen. Bevor Sie jedoch einen IGBT-Ausfall annehmen, trennen Sie das Motorstromkabel (U/V/W) am Verstärkerausgang und schalten Sie es wieder ein. Wenn der Alarm bei getrenntem Motor verschwindet, liegt der Fehler in der Isolierung der Motorwicklung oder im Motorkabel — nicht im Verstärker selbst.

F5: Der integrierte Bremswiderstand dieser Einheit wird während des normalen Betriebs merklich heiß. Ist das zu erwarten und wann sollte es ein Problem sein? Etwas Wärme vom Bremswiderstand ist während der Verzögerungszyklen völlig normal — er erfüllt seine Aufgabe, die Bremsenergie abzuleiten. Die Problemgrenze ist erreicht, wenn die Oberfläche des Widerstands heiß genug wird, um die Isolierung der angrenzenden Verkabelung zu entzünden, oder wenn das Laufwerk einen Überhitzungsalarm der Rückspeisung auslöst (was typischerweise darauf hinweist, dass der thermische Schutz des Widerstands ausgelöst hat). Dies geschieht, wenn der Einschaltdauer der Bremsvorgänge die thermische Kapazität des Widerstands überschreitet. Wenn der Alarm wiederholt auftritt, bestehen die Optionen darin, die Verzögerungszeitkonstante im CNC-Programm zu erhöhen (wodurch die Bremsenergie über einen längeren Zeitraum verteilt wird), die maximale Achsgeschwindigkeit zu reduzieren oder einen externen Bremswiderstand hinzuzufügen, um die thermische Last zu teilen. Eine Einschränkung des Luftstroms um das Gerät — zum Beispiel durch angesammelten Staub auf dem Kühlkörper — führt ebenfalls zu vorzeitigen thermischen Auslösungen und sollte durch regelmäßige Reinigung behoben werden.
