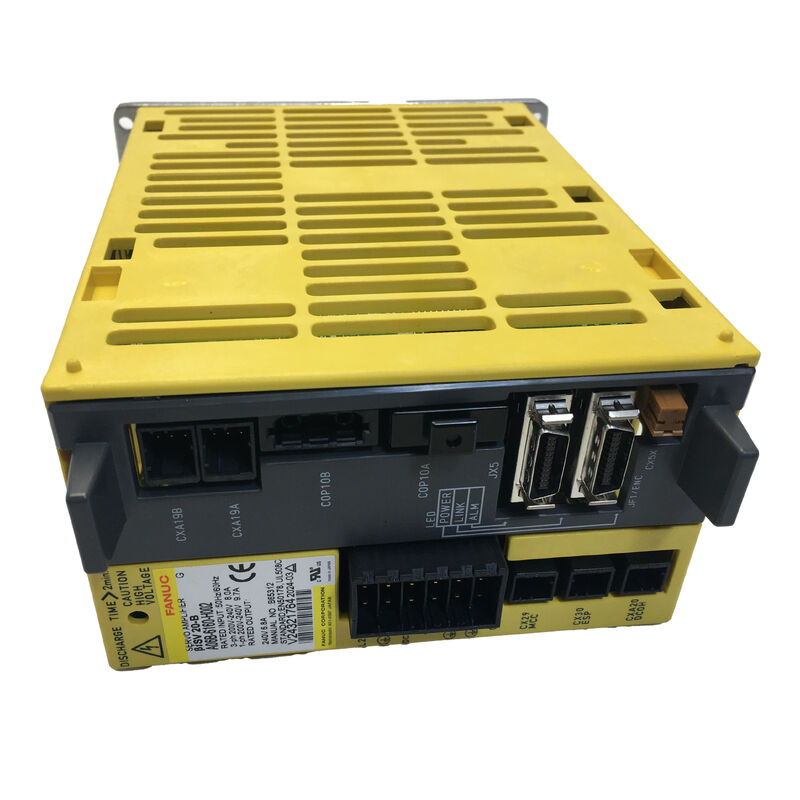

FANUC A06B-6160-H002 Servo-Verstärker — βiSV20-B Einzelachsen-Einheit, 200V, FSSB

Teilenummer: A06B-6160-H002 ▏Modell: βiSV20-B ▏Typ: Einzelachsen-AC-Servo-Verstärker ▏Spannungsklasse: 200V Eingang ▏Schnittstelle: FSSB Glasfaser ▏Zustand: Neu Original

Übersicht

Wenn Sie ein kompaktes, FANUC-gesteuertes Drehzentrum oder vertikales Bearbeitungszentrum mit einer Steuerung der 0i-D-Generation in die Hand nehmen, besteht eine gute Chance, dass die X- oder Y-Achse von einer Einheit wie dieser angetrieben wird. Der A06B-6160-H002 — Modellbezeichnung βiSV20-B — ist der Arbeitspferd-Einzelachsen-Servo-Verstärker der FANUC Beta i-Serie, der für leichte bis mittelschwere Vorschubachsen in Verbindung mit Servo-Motoren der βiS 2 bis βiS 8 Serie ausgelegt ist.

Er gehört zur Familie der Standalone-Verstärker A06B-6160: eine Reihe von Einzelachsen-Antrieben, die direkt an ein 200–240V AC-Netz (dreiphasig oder einphasig) angeschlossen werden, ohne dass ein separates Netzteilmodul erforderlich ist. Jede Einheit ist vollständig eigenständig und übernimmt die eigene Gleichrichtung, die DC-Bus-Verwaltung und die Ableitung von Bremsenergie über einen integrierten Regenerationswiderstand. Die CNC-Kommunikation läuft über FSSB (Fanuc Serial Servo Bus), FANUCs seriellen Glasfaser-Link, der dem Antrieb die gleiche rauschunempfindliche Servo-Bus-Schnittstelle verleiht, die im gesamten αi- und βi-Verstärkerbereich zu finden ist.

Mit 20A Spitzenleistung ist der H002 für die Kategorie der leichten Achsen richtig dimensioniert. Die Verwendung einer höherwertigen Einheit an seiner Stelle ist im Allgemeinen unbedenklich, wenn die Parameter neu konfiguriert werden; die Verwendung einer niedrigerwertigen Einheit (des H001) ist unterdimensioniert; der Austausch des äußerlich ähnlichen A06B-6160-H003 (βiSV40-B) ohne Neukonfiguration der CNC-Servo-Parameter führt zu einer Nichtübereinstimmung zwischen den Fähigkeiten des Verstärkers und den Strombegrenzungseinstellungen der CNC, was zu Achsfehlern führt.

Elektrische Spezifikationen

Auswahl des richtigen Modells: A06B-6160 Serie im Überblick

Alle vier Modelle der 6160 Einzelachsen-Reihe teilen sich das gleiche physische Format und die gleiche FSSB-Schnittstelle. Die richtige Auswahl bedeutet, den Dauerstromverbrauch des Motors an die Nennleistung des Verstärkers anzupassen — nicht an seine Spitzenleistung:

Der H002 und H003 sind optisch fast identisch. Das Frontplattenschild ist die einzige feldzuverlässige Kennung — überprüfen Sie es immer, bevor Sie einen Ersatz bestellen.

Kompatible Servo-Motoren

Die 6,5A Dauerleistung / 20A Spitzenleistung des βiSV20-B passt gut zu den folgenden βiS Motorrahmen-Größen:

• βiS 2/4000 — Kompaktmotor mit geringer Trägheit; Stromverbrauch liegt bei jedem Arbeitszyklus gut innerhalb der Nennwerte
• βiS 4/4000 und βiS 4/5000 — Standard-Leichtachsenmotoren, die auf den meisten 0i-D Dreh- und Fräsmaschinen zu finden sind; die häufigste Paarung für diesen Verstärker
• βiS 8/3000 — Motor mittlerer Baugröße; überprüfen Sie, ob der Achsenarbeitszyklus die Dauerstromanforderung bei anhaltenden Schnittvorgängen unter 6,5 A hält

Für βiS 8/2000 und größere Rahmen kann die Dauerstromanforderung bei starker Bearbeitung die Nennleistung des H002 erreichen oder überschreiten — zu diesem Zeitpunkt ist der βiSV40-B (A06B-6160-H003) die richtige Wahl.

Zwei Eingänge, ein häufiger Fehler

Der A06B-6160-H002 verfügt über zwei elektrisch getrennte Stromanschlüsse, die beide für den normalen Betrieb erforderlich sind:

CX29 — Hauptstromkreis (200–240V AC) Treibt den Motor an. Akzeptiert dreiphasigen oder einphasigen Eingang. Die Drahtstärke sollte für 20A mit ausreichender Reserve ausgelegt sein, insbesondere wenn die Versorgungslänge lang ist. Spannungseinbrüche auf dieser Leitung während der Achsenbeschleunigung sind eine häufige Ursache für intermittierende Servo-Alarme, die ohne einen Netzqualitätsanalysator schwer zu verfolgen sind.

CX2A — Steuerstromkreis (DC 24V) Versorgt die Logikplatine, die FSSB-Schnittstelle und die Encoder-Schaltungen. Diese Versorgung muss immer dann eingeschaltet sein, wenn die CNC im Bereitschaftszustand ist, auch während der Wartung, wenn der Hauptschalter 200V geöffnet ist. Das Abschalten der 24V bei aktivem FSSB verursacht einen Kommunikationsunterbrechungsalarm, der erst nach einem vollständigen Stromzyklus behoben wird. Das Verpolen dieser beiden Eingänge ist ein schädlicher Fehler, der bei der Erstinstallation häufiger vorkommt, als er sollte.

Direkte Netzarchitektur — Kein PSM erforderlich

Ingenieure, die von αi-B-Serieninstallationen wechseln, suchen manchmal nach einem begleitenden Netzteilmodul (PSM), bevor sie einen βiSV-B-Antrieb in Betrieb nehmen. Es gibt keines — und keines wird benötigt. Im Gegensatz zum αiSV-B, der aus einem gemeinsamen DC-Bus gespeist wird, der von einem αiPS-B PSM gespeist wird, verfügt die βiSV-B-Serie über einen eigenen internen Gleichrichter und DC-Bus-Kondensator. Jede Einheit wird unabhängig vom Netz gespeist. Dies vereinfacht die Schaltschrankverdrahtung für zusätzliche Hilfsachsen und bedeutet, dass der βiSV40-B oder βiSV20-B überall dort montiert werden kann, wo eine Netzversorgung zugänglich ist, ohne den Platz für den gemeinsamen Bus berechnen zu müssen.

Die Folge dieser Architektur ist, dass die Bremsenergie innerhalb der Einheit über den internen Widerstand abgeführt wird, anstatt in einen gemeinsamen Bus zurückgespeist zu werden. Für Standard-CNC-Achsenarbeitszyklen ist dies völlig ausreichend. Anwendungen mit ungewöhnlich häufigen schnellen Umkehrungen erfordern möglicherweise einen externen Regenerationswiderstand, um die thermische Kapazität der internen Einheit zu ergänzen.

Teilenummer-Kreuzreferenz

Versand & Logistik

Versand: Bestellungen für Lagerware werden innerhalb von 1–2 Werktagen bearbeitet und versendet. Die Einheiten werden mit Antistatikschutz in schaumstoffgefütterten stabilen Kartons verpackt; wo zusätzlicher Schutz für den Transport erforderlich ist, werden verstärkte Kisten verwendet.

Spediteure: DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Lieferung: Expressdienste decken 220+ Länder mit Transitzeiten von 24–48 Stunden ab. Die Standard-Internationale Lieferung dauert 3–7 Werktage zu den meisten Zielen.

Einfuhrzölle: Werden vom Käufer gemäß den Zollbestimmungen des Einfuhrlandes erhoben und bezahlt. Handelsrechnung und Packliste werden mit allen Sendungen geliefert.

FAQ

F1: Meine Maschine hat einen ausgefallenen A06B-6160-H003, aber ich kann den H002 schnell beschaffen — kann ich den H002 vorübergehend einbauen? Dieser Austausch birgt ein echtes Risiko und wird selbst als kurzfristige Maßnahme nicht empfohlen. Der H003 (βiSV40-B) wird typischerweise mit Motoren gepaart, die bis zu 13A Dauerstrom benötigen — das Doppelte der Nennleistung des H002 von 6,5A. Der Betrieb des H002 bei anhaltender Überlastung löst den thermischen Schutz aus und kann die Ausgangs-IGBT-Stufe in kurzer Zeit beschädigen. Wenn der Motor auf dieser Achse ein βiS 8 oder kleiner ist und der Arbeitszyklus leicht ist, ist das Risiko geringer, aber es sollte nicht als sicher angenommen werden, ohne zuerst die Motorspezifikation zu prüfen. Der richtige Ansatz ist, den H003 direkt zu beschaffen oder einen H004 (βiSV80-B) als höherwertigen Ersatz zu verwenden und die CNC-Servo-Parameter entsprechend zu aktualisieren.

F2: Nach der Installation eines neuen H002 zeigt die CNC "Servo-Verstärker nicht bereit" an und der FSSB-Konfigurationsbildschirm zeigt ein nicht erkanntes Modul an. Was muss getan werden? Die FSSB-Autokonfiguration muss vom CNC-Servo-Einstellbildschirm aus ausgeführt werden, bevor der neue Verstärker erkannt wird. Schalten Sie die Maschine ein, navigieren Sie zum FSSB-Einstellbildschirm (typischerweise unter System → Servo → FSSB) und führen Sie die automatische Verstärkererkennung aus. Die CNC scannt den Glasfaserbus, identifiziert den neuen βiSV20-B und füllt den Verstärkertyp-Parameter für diese Achse aus. Wenn der Bildschirm nach der automatischen Erkennung immer noch ein nicht erkanntes Modul anzeigt, überprüfen Sie die Sitzung des Glasfaserkabels sowohl am CNC-Optikanschluss als auch am JOP/JOP2-Stecker am Verstärker — ein teilweise sitzender Kunststoff-Lichtwellenleiter-Stecker ist die häufigste Ursache für FSSB-Erkennungsfehler.

F3: Kann der integrierte Regenerationswiderstand die Bremsanforderungen eines Werkzeugwechslers oder einer ATC-Armachse bewältigen? Die meisten ATC-Armbewegungen sind kurz, schnell und relativ selten — ein Werkzeugwechsel alle 10–30 Sekunden höchstens bei stark frequentierten Maschinen. Der interne Widerstand hat für diesen Arbeitszyklus bei der überwiegenden Mehrheit der Installationen eine ausreichende thermische Kapazität. Wo der Widerstand einschränkend wird, sind Anwendungen mit hohem Zyklus: Palettenwechsler, die alle paar Sekunden indexieren, oder oszillierende Achsen in automatisierten Montageanlagen. In diesen Fällen überwachen Sie, ob während der anhaltenden Produktion ein Regenerationsüberhitzungsalarm auftritt. Wenn dies der Fall ist, reduziert die Reduzierung der Achsenbeschleunigungsrate die Spitzenbremsleistung, und wenn dies nicht akzeptabel ist, sollte ein externer Regenerationswiderstand hinzugefügt werden.

F4: Unterstützt dieser Verstärker den hochauflösenden Absolutwertgeber, der bei neueren βiS-Motoren verwendet wird? Ja. Der βiSV20-B unterstützt FANUCs seriellen Absolutwertgeber (die Encoder-Typen αA und βA), der es der Maschine ermöglicht, die Achsposition über Stromzyklen beizubehalten, ohne eine Referenzrückkehr zu benötigen. Der CNC-Parametersatz muss den Absolutwertgeber-Typ für die Achse angeben, und die Encoder-Batterie-Sicherung — entweder im CNC-Schrank oder im Verstärker selbst, je nach Konfiguration — muss aufrechterhalten werden. Wenn die Batteriespannung unter den Schwellenwert fällt, gehen die Absolutpositionsdaten verloren und eine Referenzrückkehr ist beim nächsten Einschalten erforderlich, auch wenn der physische Encoder selbst unbeschädigt ist.

F5: Was ist die erwartete Lebensdauer der internen Komponenten, und was sollte während eines geplanten Wartungsfensters proaktiv ausgetauscht werden? Die Elektrolytkondensatoren am DC-Bus sind die primäre lebenslimitierende Komponente — sie beginnen typischerweise nach 7–10 Jahren Betrieb in normalen Industrieumgebungen zu degradieren, wobei Hitze und Ripple-Strom die Hauptalterungsfaktoren sind. Ein Kondensator in früher Degradation führt dazu, dass die DC-Bus-Spannung stärker ripple als die IGBT-Gate-Treiber erwarten, was zu intermittierenden Überstrom- oder Unterspannungsalarmen führt, die schwer zuverlässig reproduzierbar sind. Der Lüfter (falls vorhanden) ist die zweite Priorität für den proaktiven Austausch. Wenn das Gerät während einer geplanten Abschaltung geöffnet wird, inspizieren Sie die DC-Bus-Kondensatoren visuell auf eine Ausbuchtung der oberen Dichtung oder Verfärbung der darunter liegenden Platine — beides deutet auf einen bevorstehenden Ausfall hin und die Kondensatoren sollten ersetzt werden, bevor das Gerät wieder in Betrieb genommen wird.
