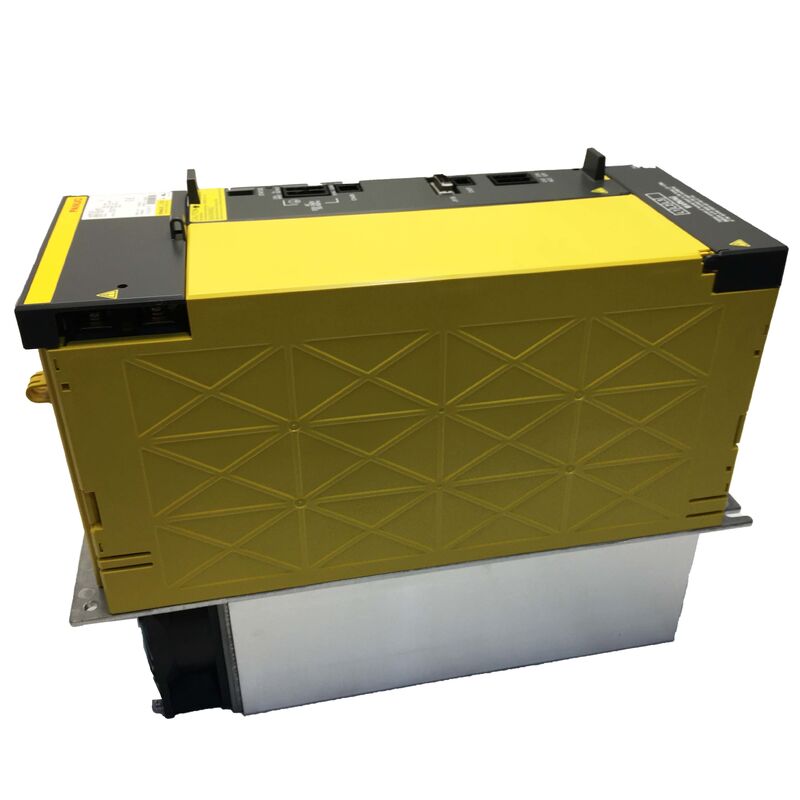

FANUC A06B-6142-H022 αiSP 22 Typ B Spindelverstärker Modul

Nummer des Teils: A06B-6142-H022 (#H580) ??Serie: αi SP (Schnittstellen des Typs B2) ??Modell: αiSP 22 / AiSP-22 ??Spannungsklasse: 200V Eingang Zustand: Neuer Original

Übersicht

Der A06B-6142-H022 ist ein Spindelverstärker der 22 kW-Klasse der FANUC-Serie αi (Alpha i) der ersten Generation.mit der Schnittstellenbezeichnung Typ B, die sie fest in die 16i/18i/21i CNC-Generation der FANUC-Werkzeugmaschinen einbeziehtEs handelt sich um ein reines Spindeldrehmodul ohne Servokanäle.keine kombinierten Achsfunktionen konstruiert zur Steuerung eines einzelnen Spindelmotors der αi-Serie mit der Präzision und Zuverlässigkeit, die die Maschinenbearbeitung mit hohem Produktionszyklus erfordert.

Vor der Bestellung ist es wichtig, zu wissen, wo sich dieses Gerät in der FANUC Spindelverstärkerlinie befindet.Die αi SP Typ B-Serie (A06B-6142-xxxx) ist die zweite Generationsverbindungsvariante der ursprünglichen αi Spindelfamilie, Nachfolger der Typ A (A06B-6141-xxxx). Beide sind αi-Antriebe der ersten Generation, die auf 16i/18i/21i-Steuerungen ausgerichtet sind. Sie unterscheiden sich von der späteren αiSP-B-Serie (A06B-6220/6222-xxxx),die eine FSSB-Faseroptikkommunikation verwendet und die Erzeugungssteuerung 0i-D/30i/31i ansprichtDie in Ihrer Maschine installierte CNC-Steuerungsreihe zu kennen, bestimmt, welche Familie angewendet wird. Die Verwechslung der beiden ist der häufigste Beschaffungsfehler für diese Teilenummer.

Wie alle Spindelmodule der αi-Serie arbeitet der A06B-6142-H022 mit dem gemeinsamen Gleichspannungsbus, der durch ein begleitendes αiPS-Stromversorgungsmodul bereitgestellt wird.Antrieb aus der geregelten Gleichspannungsschiene und nicht direkt aus dem dreiphasigen WechselstromnetzDie gesamte Stromleitung und die Steuerungsanlage sind in einem einzigen Plug-in-Chassis untergebracht, wobei jede Anlage bei Bedarf unabhängig ausgetauscht werden kann.

Technische Spezifikation

Anmerkung: Die elektrischen Spezifikationen beziehen sich auf das Äquivalent αiSP 22 Typ A (A06B-6141-H022) mit derselben Leistungsklasse.

Typ A vs. Typ B vs. Typ B2

Die Nummer "22" im Modellcode bezieht sich auf die Spindelmotorleistungsklasse (22kW-Bereich).

Die Einheiten des Typs A und des Typs B sindnicht austauschbarDer Spindelverstärkertypparameter in der CNC muss mit der physikalischen Einheit übereinstimmen.Die Einrichtung einer Einheit des Typs B anstelle einer Einheit des Typs A kann eine Änderung der CNC-Parameter erfordern, auch wenn der Spindelmotor unverändert bleibt.

Kompatible Spindelmotoren

Der Verstärker αiSP 22 richtet sich an die Spindelmotoren der α-Serie von FANUC im Leistungsbereich von 22 kW. Zu den repräsentativen kompatiblen Motortypen gehören:

αiI (Integrierte) Serie in der Klasse 22 kW:

• αiI 22/6000 ‡ integrierter Spindelmotor, 22 kW Dauerstrom
• αiI 18/8000 ¢ niedrigere 18 kW-Variante innerhalb des Ausgangskopfraums des Verstärkers

αiIP (Integral, Spindeltyp):

• αiIP 22/8000 ‡ Durchspindelmotor für Hochgeschwindigkeitsanwendungen

αiIL (Inline-Typ):

• αiIL 22/6000 ¢ Außenmotor, der durch Verringerungsgang fährt

Die Motorauswahl muss stets anhand des FANUC-Motor-Spezifikationsblatts bestätigt werden, um sicherzustellen, dass der Dauerstrombedarf innerhalb der Leistung von 95 A des Verstärkers liegt.Die Bezeichnung 22 kW bezieht sich auf die typische Motorklasse, kein harter Stromausfall.

Die DC-Bus-Architektur Warum das PSM wichtig ist

Der A06B-6142-H022 ist nicht direkt an den Wechselstromnetz angeschlossen.Es basiert auf einem gemeinsamen Gleichstrombus, der durch ein αiPS-Modul (Alpha i Power Supply) verteilt wird Diese gemeinsame Bus-Architektur ermöglicht es, die regenerierte Bremsenergie der verlangsamenden Motoren auf den Bus zurückzugeben und von anderen gleichzeitig beschleunigenden Achsen verbraucht zu werden.statt als Wärme verschwendet zu werden..

Bei der Angabe eines Ersatz-PSM für ein Schrank mit diesem Spindelmoduleder PSM-Ausgang muss so eingestuft sein, dass er den kombinierten Spitzenstrombedarf des Spindelmamplifikators und aller Servoachsemamplifikatoren auf demselben Bus abdeckt.. An undersized PSM is a common commissioning error that produces DC bus undervoltage alarms during simultaneous high-load acceleration events — a fault pattern that can be mistaken for spindle module failure.

Funktionen für starres Tippen und Orientieren

Der αiSP 22 unterstützt die vollständigen Spindelfunktionen von FANUC, darunter:

• Ausrichtung der Spindel (Festpunkthalt)- für automatische Werkzeugwechsler und Palettenanlagen, bei denen eine wiederholbare Spindelwinkelposition erforderlich ist
• Starres Klopfen- synchronisierte Spindel-Z-Achsen-Interpolation für das Gewinde-Schneiden ohne schwimmenden Wasserhahnhalter, verfügbar, wenn die CNC-Option aktiviert ist
• Cs-Kontur (Interpolation auf der C-Achse) Vollständige Servo-Loop-Steuerung der Spindel für Fräs-/Drehverbindungen erfordert einen geeigneten Spindelmotor-Encoder und CNC-Option

Alle drei Funktionen hängen davon ab, dass der Spindelmotor mit einem geeigneten Positionsrückkopplungsgerät (Positionscoder oder eingebauter Encoder) ausgestattet ist.Verfügbarkeit auf der Maschine hängt von den zum Zeitpunkt der ursprünglichen Inbetriebnahme erworbenen CNC-Softwareoptionen ab.

Teilnummer Querverweis

Schifffahrt und Logistik

Abruf:Die Vorräte sind bestätigt und innerhalb von 2 Werktagen versandt, komplett mit Power Board und Spindel-Steuer-PCB, verpackt in antistatischem Schutz in einem mit Schaum gepolsterten harten Karton.

Träger:DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Lieferung:Expressdienste decken 220+ Länder mit 24-~48-Stunden-Transit ab. Standard internationale Lieferung 3~7 Werktage.

Einfuhrabgaben:Der Käufer zahlt nach den Vorschriften des Bestimmungslandes. Handelsrechnung und Verpackungsliste mit jeder Sendung.

Häufig gestellte Fragen

F1: Was ist der praktische Unterschied zwischen dem A06B-6141-H022 (Typ A) und dem A06B-6142-H022 (Typ B)? Können sie einander ersetzen?Beide betreiben die gleiche Klasse von 22 kW αi-Serien-Spinelmotoren und haben die gleiche Gleichstrom-Bus-Architektur.Der Unterschied besteht in der Verbindung und Kommunikationsoberfläche zwischen dem Spindelverstärker und der CNC-Steuerung. Typ A verwendet eine Verbindungskonfiguration; Typ B (auch B2 genannt) verwendet ein aktualisiertes Layout, das mit späteren 16i/18i-Revisionen eingeführt wurde.aber es muss überprüft werden, ob die CNC-Firmware-Revision in der Maschine die Schnittstelle Typ B unterstützt und ob der Spindelverstärker-Typ-Parameter entsprechend aktualisiert wirdEin direkter Austausch ohne Parameterbestätigung kann die Spindel beim Einschalten nicht ansprechen.

F2: Meine Maschine verwendet eine 16i-MB-Steuerung. Ist die A06B-6142-H022 der richtige Spindelverstärker für diese Plattform?Die Serie 16i ist das primäre Ziel für die αi SP Typ B-Serie, also ja die A06B-6142-H022 ist für diese Generation konzipiert.Bestätigen Sie, indem Sie den Parameter des Spindelverstärkertyps auf der CNC (normalerweise über den Servo-/Spindel-Einstellbildschirm zugänglich) überprüfen und mit der installierten oder vorgesehenen Einheit abgleichen. Die 16i-MB kann je nach Firmware-Version sowohl Typ A als auch Typ B αiSP-Module ausführen; die Parameter-Einstellung gibt an, welche erwartet wird.

F3: Kann dieser Verstärker mit einer FANUC 0i-D- oder 30i-Steuerung als direkter Ersatz verwendet werden?Die 0i-D- und 30i/31i-Familien verwenden die neueren Verstärker der αiSP-B-Serie (A06B-6220/6222-xxxx), die über den FSSB-Faseroptikbus kommunizieren.Die A06B-6142-H022 verwendet eine direkte digitale Schnittstelle, die nicht elektrisch mit der FSSB-Busstruktur kompatibel ist- Wenn Sie eine Maschine von 16i auf 30i Steuerelemente aktualisieren,Der Spindelverstärker muss auch auf eine αiSP-B-Einheit aufgerüstet werden der Motor selbst kann in der Regel bleiben, wenn er in der aktuellen Klasse des neuen Verstärkers liegt.

F4: Welche Spindel-Alarme werden am häufigsten mit diesem Verstärker in Verbindung gebracht, und was sind die ersten Schritte, wenn ein Alarm erscheint?Die häufigsten Feldwarnsignale auf dem αiSP 22 Typ B sind AL-01 (Motorüberhitzung), AL-07 (Gleichstrombusüberspannung während der Verzögerung), AL-09 (Gleichstrombusunterspannung) und AL-24 (Ausgangstransistorfehler).Für AL-07, überprüfen Sie die Gleichspannungsspannung des Busses während der Spindeldeseleration dieser Alarm zeigt häufig an, dass die Regenerationskapazität des αiPS-PSM bei schnellen Spindelstopps überschritten wird.Erhöhung der Spindel Verzögerungszeit Konstante in CNC-Parameter reduziert Spitzenregenerationsenergie und häufig löscht diesen Alarm ohne Hardware-Austausch. Für AL-09 überprüfen Sie die PSM-Netzeingangsspannung und prüfen Sie, ob die Verbindungen an den Gleichspannungs-Bus-Terminals zwischen dem PSM und diesem Modul los sind.

F5: Das Spindelmodule schaltet ohne Alarm an, aber der Spindelmotor erzeugt während des Schneidens abnormale Vibrationen. Ist dies ein Verstärkerfehler?Abnormale Spindelvibrationen während des Schneidens sind häufiger ein mechanisches oder parameterbezogenes Problem als ein Verstärker-Hardwarefehler.Beginnen Sie mit der Überprüfung der Rückkopplung des Spindelmotorkodeurs . Als nächstes überprüfen Sie den Spindelstromschleifgewinnparameter (PK1SP und PK2SP im FANUC-Parameter-Set):Werte, die nach einer Parameter-Initialisierung von der Werkseinstellung abgeleitet wurden oder falsche Werte, die während eines Spindelverstärkerwechsels eingegeben wurden sind eine häufige Ursache für Resonanz bei bestimmten SpindelgeschwindigkeitenWenn die Vibration von der Geschwindigkeit abhängig ist (bei bestimmten Drehzahlen schlimmer), deutet dies eher auf ein Parameterproblem als auf eine fehlgeschlagene Ausgangsstufe hin.
