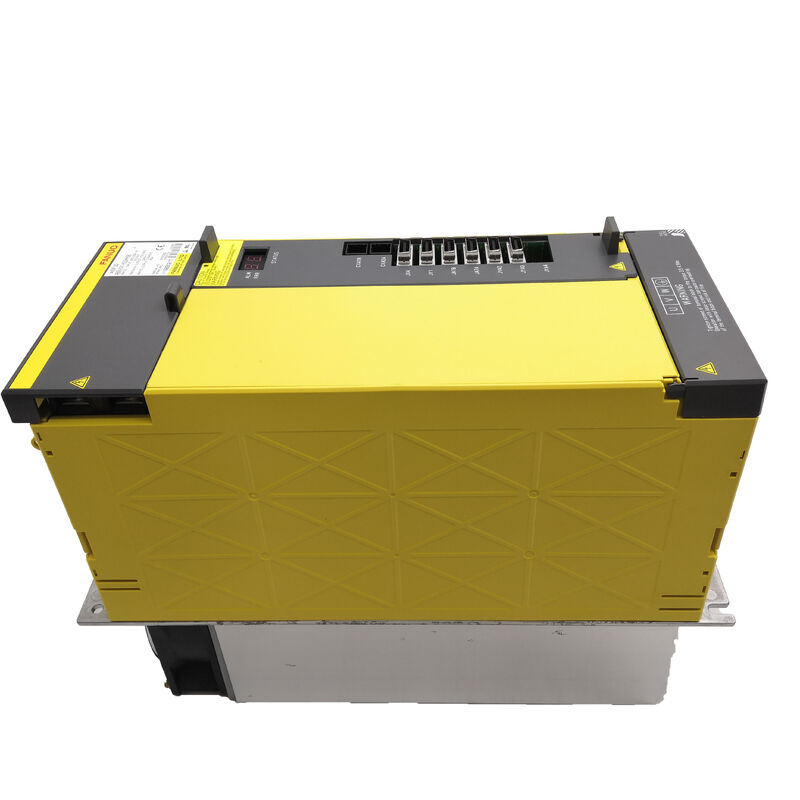

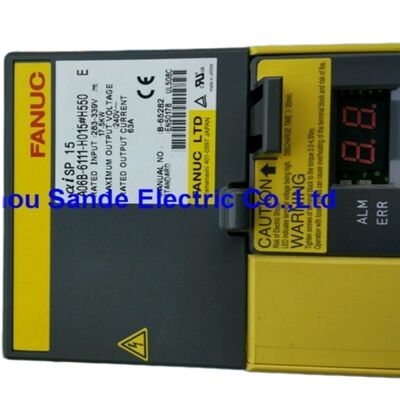

FANUC A06B-6141-H022 αiSP 22 Typ A Spindel Verstärker Modul 200V, 95A, 25.2kW

Teilnummer: A06B-6141-H022 (#H580) Serie: αi SP Typ A Modell: αiSP 22 / AiSP-22 Voltklasse: 200V Eingang Zustand: Neuer Original

Was ist diese Einheit und wer braucht sie?

Wenn ein Spindelalarm ein Bearbeitungszentrum, in dem eine Steuerung von FANUC 16i, 18i oder 21i betrieben wird, ausschaltet, ist die A06B-6141-H022 eines der am häufigsten benötigten Ersatzteile in dieser Steuerung.Es handelt sich um die Schnittstellenvariante Typ A des αiSP 22 Spindelmotor “ eines Moduls von FANUC, das einen einzelnen Spindelmotor der Serie αi in der Leistungsklasse 22 kW steuert., die aus dem gemeinsamen αiPS-Gleichströmungsbus des Schranks stammen und einen regulierten dreiphasigen Wechselstrom an den Spindelmotor liefern.

Die Bezeichnung "Typ A" ist keine Qualitätsstufe sie bezieht sich speziell auf das physikalische Steckverbinder- und Kommunikationsinterface-Format zwischen Verstärker und CNC.Typ A war die ursprüngliche Schnittstelle, die in der ersten Version der αi-Serie verwendet wurde, und es bleibt die korrekte Spezifikation für eine große installierte Basis von Werkzeugmaschinen der Generation 16i/18i, die noch weltweit produziert werden.Sein Nachfolger für dieselbe CNC-Generation die Variante Typ B / B2 (A06B-6142-H022) verwendet ein aktualisiertes Steckverbinderlayout und kann eine CNC-Parameteranpassung erfordern, wenn er ersetzt wirdFür Maschinen, die mit einem Typ-A-Gerät geliefert wurden, ist die direkte Beschaffung von A06B-6141-H022 der sicherste Weg zu einer gleichwertigen Restaurierung.

Technische Spezifikation

Die αiSP 22-Familie Typ A, Typ B und die neuere αiSP-B: Was ist der Unterschied?

Drei separate Teilenummern beschreiben einen 22 kW FANUC αi Spindelverstärker, und sie zu vermischen ist der teuerste Beschaffungsfehler in dieser Kategorie.

Die A06B-6141-H022 und A06B-6142-H022 können sich manchmal innerhalb derselben CNC-Generation austauschen.aber erst nach Bestätigung, dass die CNC-Firmware-Überarbeitung die Steckverbindervariante unterstützt und dass der Spindelverstärker-Typ-Parameter aktualisiert istDie A06B-6220-H022 ist eine völlig andere elektrische Architektur und sollte niemals als Ersatz für eine 16i/18i-Maschine ohne vollständiges CNC-Upgrade bestellt werden.

Kompatible Spindelmotoren

Der αiSP 22 Typ A ist für die Spindelmotoren der α-Serie von FANUC im Leistungsbereich von 22 kW kalibriert.

αiI ∆ Integrierte Spindelmotoren

• αiI 22/6000 22 kW, 6.000 U/min; primärer Motor für diesen Verstärker
• αiI 18/8000 18 kW bei 8.000 U/min; innerhalb des Ausgangsbereichs des Verstärkers

αiIP ️ Inspindelintegraltyp

• αiIP 22/8000 “ Durchspindelmotor mit direktem Antrieb für Hochgeschwindigkeitsbearbeitungszentren

αiIL Inline (externe) Art

• αiIL 22/6000 ?? Motor, der die Spindel über das Getriebe oder die Gurtverminderung antreibt

Alle Motorauswahlvorgänge sollten mit der Dauerstromzufuhr des Motors bei Nennlast verglichen werden, um sicherzustellen, dass sie innerhalb der Leistungsgrenze von 95 A bleibt.nicht eine garantierte Kompatibilitätsobergrenze.

Gemeinsame DC-Bus-Architektur: Auswirkungen für das gesamte Kabinett

Der A06B-6141-H022 bereinigt seine eigene Netzteile nicht, er erhält regulierte Gleichstromversorgung aus dem αiPS-Leistungsmodul,der als zentraler Gleichrichter und Energiemanager für den gesamten Verstärkerstapel im Schrank fungiertDiese gemeinsame Architektur hat zwei praktische Konsequenzen, die man verstehen sollte:

Regenerative Energie teilen.Wenn die Spindel schnell verlangsamt, erzeugt sie Rückwärts-EMF, die Energie zurück in den Gleichstrombus füttert.Das αiPS verteilt es auf andere Module, die gleichzeitig Energie abnehmenDies reduziert die Gesamtwärmebelastung des Schranks und den Stromverbrauch bei der Produktion mit hohem Zyklus.

Die PSM-Größe ist entscheidend.Wenn das αiPS ersetzt wird oder zusätzliche Achsen dem Schrank hinzugefügt werden,Die Leistungsfähigkeit des PSM muss die kombinierte Spitzennachfrage des Spindelmodules und aller Servoachsenmodule gleichzeitig abdecken.Ein unterbetriebenes PSM erzeugt bei Spitzenanforderungsmomenten Gleichspannungsbusunterspannungs-Alarme, ein Symptom, das manchmal als fehlerhaftes Spindelmodule falsch diagnostiziert wird.

Funktionen der Spindel: Orientierung, Steifklemmen, Cs-Kontur

Über die grundlegende Drehzahlregelung hinaus unterstützt der αiSP 22 Typ A die vollständigen Funktionen der FANUC Spindel:

Ausrichtung der SpindelDie Spindel wird auf eine präzise Winkelstoppe gebracht, die für automatische Werkzeugwechsel, Palettenindexung und für alle Operationen, bei denen die Spindel in einer definierten Drehposition stehen muss, unerlässlich ist.Die Genauigkeit der Haltposition hängt von der Auflösung des auf dem Spindelmotor installierten Positionscoder ab.

Starres Klopfensynchronisiert die Spindeldrehung mit der Z-Achse, um Fäden ohne schwimmenden Wasserhahn zu schneiden, wodurch die Gewindegenauigkeit verbessert wird und ein höheres Tapping ermöglicht wird.Diese Funktion erfordert die CNC-Rigid-Tapping-Softwareoption und einen Spindelmotor mit einem geeigneten Encoder.

Cs Konturdie Spindel unter vollständige Positionskontrolle im geschlossenen Kreislauf stellt, so dass sie als Drehachse für Fräsvorgänge in einem Drehzentrum programmiert werden kann.Dies erfordert einen hochauflösenden Spindel-Encoder und die entsprechende CNC-Softwareoption.

Alle drei sind von diesem Verstärker hardwareunterstützt. Ihre Verfügbarkeit auf einer bestimmten Maschine hängt vollständig von den CNC-Softwareoptionen ab, die zum Zeitpunkt der ursprünglichen Inbetriebnahme gekauft wurden.

Referenz für gemeinsame Alarmcodes

Vor dem Austausch des Verstärkers versuchen Sie, die Spindeldeselerationszeitkonstante in den CNC-Parametern zu erhöhen.Schnelle Spindelstopps bei Spindeln mit großer Trägheit erzeugen häufig Bus-Überspannungsalarme, die ohne Hardware-Eingriffe vollständig parameterkorrigierbar sind.

Teilnummer Querverweis

Schifffahrt und Logistik

Abruf:Die Vorräte werden innerhalb von 1 ̊2 Werktagen nach Auftragsbestätigung ausgeliefert.

Träger:DHL Express · FedEx Internationale Priorität · UPS Worldwide Express · TNT · EMS

Durchfuhr:Express-Dienstleistungen liefern innerhalb von 24~48 Stunden in mehr als 220 Länder. Standard-internationaler Transport 3~7 Werktage.

Zölle:Handelsrechnung und Verpackungsliste mit jeder Sendung.

Häufig gestellte Fragen

F1: Meine Maschine hat einen Spindelverstärker Typ B (A06B-6142-H022) mit Ausfall. Kann ich einen Typ A (A06B-6141-H022) als Ersatz einsetzen?In derselben CNC-Generation (16i/18i/21i) treiben Typ A und Typ B αiSP 22-Verstärker die gleichen Motoren mit den gleichen Leistungsmerkmalen an. Whether a Type A can substitute for a Type B depends on whether your CNC firmware revision supports the Type A connector variant and whether the spindle amplifier type parameter in the CNC can be reconfigured to accept itBei späteren 16i/18i-Versionen, die mit Typ B als Standard geliefert wurden, kann ein Typ A-Ersatz funktionieren, erfordert jedoch eine Parameteranpassung.Kontaktieren Sie einen FANUC-Integrator oder überprüfen Sie die CNC-Firmware-Dokumentation, bevor Sie fortfahren.

F2: Welches αiPS-Stromversorgungsmodul sollte mit dem A06B-6141-H022 in einem standardmäßigen dreiachsigen Bearbeitungszentrumsschrank gekoppelt werden?Das αiPS muss so eingestellt sein, dass es den kombinierten Spitzenstrombedarf des Spindelmodules und aller Servoachsen gleichzeitig speist.Für eine typische dreiachsige VMC mit diesem Spindelmodule neben Servoachsen der Klasse 20A, die αiPS 30 oder αiPS 45 sind übliche Auswahlmöglichkeiten, aber die genaue Wahl hängt von der Servomotorkonfiguration ab.FANUC stellt im Beschreibungshandbuch für die Verstärker (B-65282) eine Lastberechnungsmethode zur Verfügung, die den Dauerstrom des Motors berücksichtigtDiese Berechnung ist immer anstelle einer Schätzung durchzuführen, insbesondere wenn ein PSM neben diesem Spindelmodule ersetzt wird.

F3: Nach dem Einbau eines Ersatzes A06B-6141-H022 zeigt die CNC SP9001 (Spindel nicht fertig). Was sind die wahrscheinlichsten Ursachen?SP9001 zeigt an, dass der Spindelverstärker sein bereites Signal nicht an die CNC überträgt.(1) der Spindelverstärker-Typ-Parameter in der CNC bezieht sich immer noch auf die alte Einheit (2) Die 24 V Gleichspannungssteuerung für das neue Modul ist nicht ordnungsgemäß eingestellt.(3) zwischen der CNC und der Spindelverstärkeroberfläche ist ein lockerer oder unsachgemäß eingesetzter Steckverbinder vorhandenWenn der Alarm nach Überprüfung aller drei weiterhin ansteht, prüfen Sie die Gleichspannung des Gleichspannungsbusses, um zu überprüfen, ob das αiPS das neue Modul mit reguliertem Gleichspannung versorgt.

F4: Die Maschinenspindel lief früher bei maximal 8.000 U/min. Nach dem Verstärkerwechsel ist die Höchstgeschwindigkeit auf 4.500 U/min begrenzt. Was hat sich geändert?Die maximale Spindelgeschwindigkeit ist in der Regel durch einen von drei Parametern begrenzt: die Nenngeschwindigkeit des Spindelmotors, die Frequenzobergrenze des Verstärkers,oder der Drehzahlgrenzwert der CNC-Spinne (in der Regel Parameter Nr..3741 oder gleichwertig, je nach Steuerungsreihe). Nach einem Modulwechsel, wenn die Spindelinitialisierung durchgeführt wurde,Die CNC hat möglicherweise einige Spindelparameter aus Standardwerten, die sich von den maschinenspezifischen Einstellungen unterscheiden, neu ausgefüllt.. Compare the current spindle parameter set against the machine's original parameter backup — the maximum speed clamp parameter in the CNC is the most likely candidate for having been reset to a lower default value.

F5: Ist es sicher, diesen Verstärker während der ersten Inbetriebnahme und Prüfung mit offener Schranktür zu betreiben?Der Gleichspannungsbus innerhalb des αi Verstärkerstapels arbeitet unter normalen Bedingungen bei ungefähr 283339V Gleichspannung.Die Buskondensatoren behalten diese Ladung mehrere Minuten lang, nachdem die Hauptversorgung des αiPS entfernt wurdeEin Lade-LED auf dem PSM zeigt an, wann der Bus auf ein sicheres Niveau entladen ist.Aber alle arbeiten in der Nähe der DC Bus Terminals, Steckverbinder einfügen und Kabel einstellen müssen, wobei die Hauptversorgung vollständig getrennt und die Ladelei bestätigt ausgeschaltet ist.Hauptkreislauf isoliert) ist der sicherste Ansatz bei der Überprüfung der Kommunikation und Parameterinitialisierung, bevor die Vollleistung des Motors ausgeführt wird.
