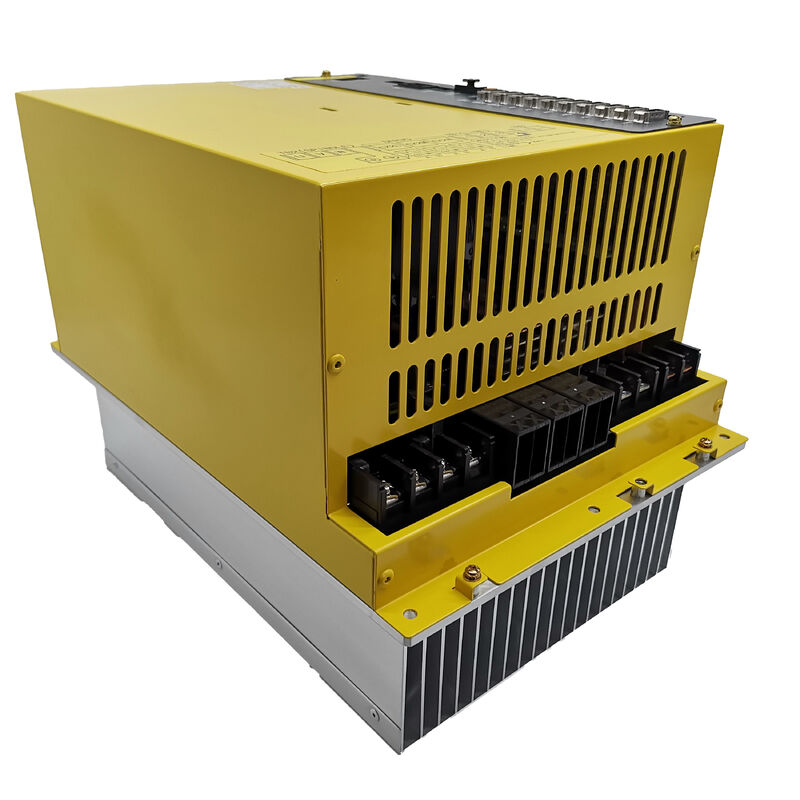

A06B-6134-H302 FANUC Wechselstrom-Servoverstärker-Einheit A06B6134H302 AO6B-6I34-H3O2

FANUC A06B-6134-H302 ∙ Beta i SVSP 3-Servo + Spindelverstärker ∙ 200 ∙ 240V / 49A / 11kW Spindle / FSSB

Drei Servoachsen und Spindel in einem Modul

Die A06B-6134-Serie ist die Beta i SVSP-Familie von FANUC. "Verpackt" ist das Schlüsselwort: Dieses Modul integriert drei unabhängige Servo-Achsenverstärker (L, M,N) und einen kompletten Spindelverstärker in einem GehäuseAuf einer kompakten CNC-Drehmaschine oder einem kleinen Bearbeitungszentrum ersetzt dies vier getrennte Antriebsmodule durch eine einzige Einheit, wodurch der Antriebsraum vereinfacht wird.Verringerung der Anzahl der Gleichspannungsbusverbindungen, und reduziert die Anzahl der FSSB-Faserkabel an die CNC.

Die Bezeichnung BiSVSP 20/20/40-11 kodiert die Strom- und Leistungswerte in allen vier Antriebskanälen, wobei der 11 kW Spindelmotor den Spindelmotor der Maschine verwaltet.Mit eingebauter Stromversorgung und Regenerationsfähigkeit, die Einheit gibt die Motorverzögerungsenergie an die Energieversorgung zurück, ein Energieeffizienzvorteil für Maschinen mit häufigen Spindel- und Achsenhaltzyklen.

Die A06B-6134-H302 ist für kleine bis mittlere CNC-Werkzeugmaschinen ausgelegt:und einfache Bearbeitungszentren, in denen das komplette Antriebssystem der Maschine in eine einzige Verpackungseinheit passtFür größere Maschinen mit höheren Stromachsanforderungen ist die Alpha i SVM/SPM-Ausschnittsmodul-Architektur die passende Plattform.

Schlüsselmerkmale

#A und #C Suffix Bestätigen Sie vor der Bestellung

Der A06B-6134-H302 wird in zwei Softwarevarianten hergestellt:#A(Typ A) und# CDiese unterscheiden sich in der internen Software-Konfiguration und sind nicht austauschbar.Auf dem Etikett des installierten Moduls ist die vollständige Bauteilnummer einschließlich des Suffixes ?? angezeigt, bestätigen Sie, ob die Maschine die Variante #A oder #C hat, und geben Sie entsprechend an. Das falsche Suffix führt zu einem falschen Antriebsverhalten oder zu einer Nichtinitialisierung beim Starten.

Schwerkraft-Achsen-Abfallverhütung und Cs-Kontur

Für die Benutzer von Werkzeugmaschinen sind zwei Betriebseigenschaften der Baureihe A06B-6134 zu beachten:

Verhinderung von Abstürzen in der Schwerkraft:Das Modul verfügt über einen eingebauten Stromausfallmelderkreislauf, der die Motorbremsung bei Erkennung eines Stromverlustes schnell aktiviert.Schutz von Werkzeugen und Werkstücken an schwerkraftbelasteten Achsen, ohne sich auf eine externe Bremslogik zu verlassen.

Cs Kontursteuerung:Für die Kontursteuerungsfunktionen der Spindellachse (an Multi-Funktion-Drehzentren verwendet) unterstützt das Modul neben dem αi Position Coder für den Betrieb der Cs-Achse auch den αi BZ-Sensor.

Häufig gestellte Fragen

F1: Was bedeutet SVSP und wie unterscheidet sich dieses von einem Standard-SVM-Modul?

SVSP steht für "Servo Spindle Packaged" - ein einzelnes Modul, das sowohl die Steuerung der Servoachse (L-, M-, N-Achsen) als auch die Steuerung der Spindel integriert.Ein Standard-SVM (Servo-Motor-Modul) verarbeitet nur Servo-Achsen und benötigt ein separates SPM (Spindelmotor-Modul) für den SpindelmotorDas SVSP-Format ist für kompakte CNC-Maschinen konzipiert, bei denen die Kombination aller Antriebe in eine Einheit den Schrankraum, die Verkabelung und die Anzahl der Komponenten reduziert.

F2: Was passiert, wenn #A dort installiert wird, wo #C erforderlich ist?

Die Softwarevarianten unterscheiden sich in den Parametersätzen für die Servo- und Spindelsteuerung, den Kommunikationsprotokollen und den Initialisierungssequenzen.Die Installation der falschen Variante verursacht, dass das Laufwerk seine Startprüfung versagt oder sich falsch verhält- Bestätigen Sie immer vor der Bestellung die vollständige Bauteilnummer einschließlich des Suffixes auf dem Etikett der installierten Einheit.

F3: Das Modul zeigt einen Alarm beim Starten an. Wie wird der Fehler erkannt?

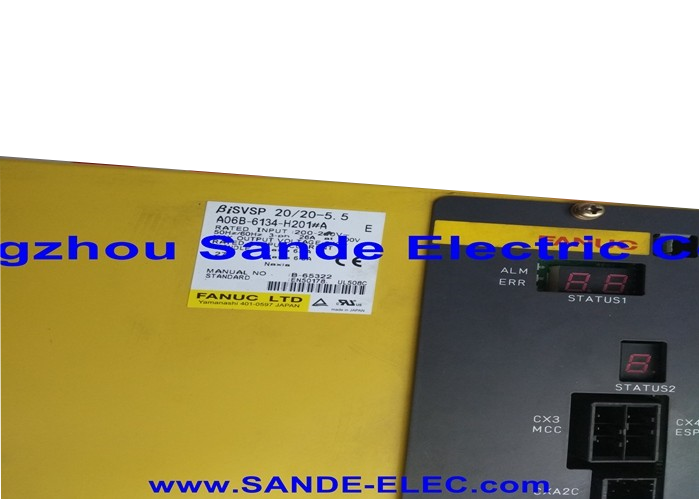

Die A06B-6134-Serie trägt zwei LED-Statusindikatoren auf der Vorderseite. LED-Codes beim Starten identifizieren, ob der Fehler im Servo-Abschnitt, Spindel-Abschnitt oder Kommunikationsoberfläche liegt.Die LED-Code-Definitionen finden sich im Wartungshandbuch für Servo-/Spindelverstärker der Baureihe FANUC βi.Alle vier Antriebskanäle (L, M,N Servo + Spindel) gleichzeitig beim Starten alarmiert, zeigt typischerweise ein FSSB-Kommunikationsproblem oder einen Stromversorgungsfehler an, anstatt einen Ausfall eines einzelnen Achsenbauteils.

F4: Kann eine andere Variante von A06B-6134 (z. B. H301 oder H303) die H302 ersetzen?

Verschiedene H-Suffix-Varianten in der Serie A06B-6134 haben unterschiedliche Strommengen und Leistungskonfigurationen.Der H302 (BiSVSP 20/20/40-11) kann nicht durch einen H301 oder einen H303 ersetzt werden, ohne zu überprüfen, ob die Leistung der Ersatzervo-Achse und die Spindelleistung der Ersatzerzeuger mit den ursprünglichen Motorspezifikationen übereinstimmen- Überprüfen Sie die Einstufungen des Originalmoduls und die Motorennennennzeichen, bevor Sie ein Ersatznachwort annehmen.

F5: Ist für den A06B-6134-H302 ein separates PSM-Stromversorgungsmodul erforderlich?

- Nein. Ich weiß nicht. The Beta i SVSP series includes its own built-in AC-to-DC conversion with regenerative capability — it connects directly to the 200–240V AC three-phase supply without requiring a separate PSM (Power Supply Module)Diese eigenständige Architektur ist einer der Hauptvorteile des SVSP-Formats für kompakte Maschineninstallationen.
