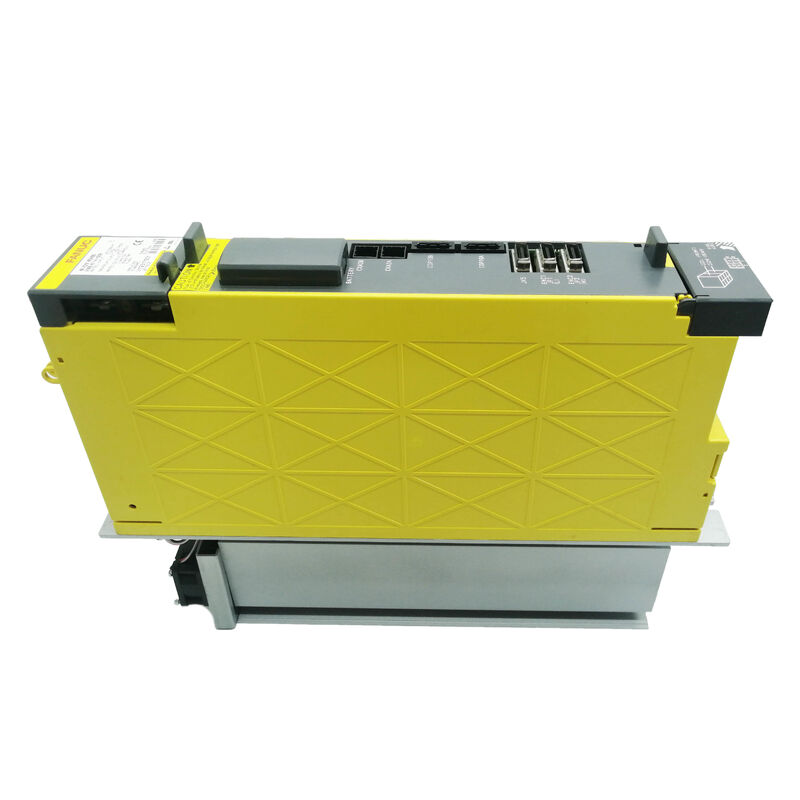

FANUC A06B-6114-H104 AC-Servoverstärkermodul — Produktbeschreibung

Eine Achse. Volle Präzision. Keine Kompromisse.

Nicht jede CNC-Achse muss sich ein Antriebsmodul mit ihrem Nachbarn teilen. Für Maschinen, bei denen die individuelle Achsenverwaltung, die isolierte Fehlerdiagnose oder die dedizierte Stromkapazität wichtiger sind als die kompakte Bauweise des Schranks, ist ein einachsiger Verstärker die bewusste Wahl — kein Kompromiss. Der A06B-6114-H104 ist genau das: ein einachsiger αi SV-Serie AC-Servoverstärker von FANUC, hergestellt in Japan, der eine Servoeinheit mit der vollen Steuerautorität und Encoder-Feedback-Integration antreibt, für die die αi-Plattform von FANUC bekannt ist.

Die Suffix "H104" erzählt die ganze Geschichte in kompakter Form. Innerhalb der A06B-6114 αi SV-Familie bezeichnet "H1xx" die einachsige Konfiguration, und die nachfolgenden Ziffern geben den kontinuierlich Nennstrom für diesen Achskanal an. Diese Nennleistung muss den Betriebsanforderungen des angeschlossenen Servomotors entsprechen — nicht ungefähr, sondern genau. Das Antriebssystem von FANUC ist parametriert, nicht selbstkonfigurierend, und die Installation eines nicht übereinstimmenden Verstärkers erzeugt Alarme, die nicht immer direkt auf die eigentliche Ursache hinweisen.

Die A06B-6114-Familie: Wo der H104 hineinpasst

Die αi SV-Serie von FANUC deckt eine breite Palette von Achskonfigurationen und Motorleistungen ab. Die Unterfamilie A06B-6114 umfasst einachsige und zweiachsige Varianten, jede mit unterschiedlichen Stromabgabeleistungen, die zu Motoren unterschiedlicher Größe passen. Der H104 ist eine einachsige Einheit, die ihn neben dem H106, H115 und ähnlichen Einkanalvarianten platziert — jede geeignet für unterschiedliche Motorlastprofile. Zweiachsige Einheiten innerhalb derselben Familie tragen H2xx-Bezeichnungen (H206, H208 und so weiter).

Dies ist praktisch wichtig, da Wartungsteams oft nach einem Ersatz für einen A06B-6114 suchen, ohne das Suffix anzugeben, nur um festzustellen, dass der verfügbare Bestand ein zweiachsiger H206 ist und nicht der einachsige H104, den sie benötigen. Die beiden sind weder Pin-für-Pin noch Parameter-für-Parameter äquivalent. Wenn der Steckplatz, der Kabelbaum und die Steuerungskonfiguration Ihrer Maschine für eine einachsige Einheit ausgelegt sind, erfordert ein zweiachsiger Ersatz eine Schranküberarbeitung und Parameteränderungen, die einen einfachen Austausch in eine mehrstündige Ingenieuraufgabe verwandeln.

Spezifikationen

Wer kauft dieses Teil wirklich

Das Verständnis des Käuferprofils für den A06B-6114-H104 hilft, realistische Erwartungen an den Beschaffungsprozess zu stellen.

Wartungsingenieure sind die häufigsten Käufer, die gegen eine bereits ausgefallene Maschine arbeiten. Sie kennen ihre genaue Teilenummer, haben bereits bestätigt, dass der Fehler im Verstärker und nicht im Motor oder Encoder liegt, und benötigen eine schnelle Verfügbarkeit in Kombination mit der Gewissheit, dass das Gerät vor dem Versand ordnungsgemäß geprüft wurde.

Maschinenbauer und Nachrüster beschaffen dieses Teil während geplanter Überholungen und kaufen es typischerweise zusammen mit anderen αi Serie-Antriebskomponenten, um einen kompletten Antriebsschrank zu überholen. Für diese Gruppe ist die Möglichkeit, mehrere Komponenten zu bestellen und sie zusammen versenden zu lassen, ebenso wichtig wie der Stückpreis.

Ersatzteil-Lageristen — Einrichtungen, die mehrere FANUC-ausgestattete Maschinen betreiben — kaufen den H104 proaktiv als Wartungsreserve. Die Logik ist einfach: Ein verifiziertes Gerät auf Lager verwandelt einen potenziellen mehrtägigen Produktionsausfall in einen Austausch des Antriebs am selben Schichtwechsel.

Alle drei Käufertypen profitieren davon, die aktuelle Lagerverfügbarkeit vor der Bestellung zu überprüfen, da sich das Angebot spezifischer αi SV-Varianten je nach dem aus dem Bestand stillgelegter Maschinen ändert.

Zustand & Garantie

Neu (Original) — Werkslager, nie installiert, mit 12 Monaten Garantie. Die erste Wahl für produktionskritische Maschinen und jede Anwendung, bei der der Verstärker vom ersten Tag an einer anhaltenden Hochzyklusbelastung ausgesetzt ist.

Getestet überholt — Aus Servicegeräten entnommen, unter Last geprüft und funktionsfähig verifiziert, bevor es gelistet wird. Mit 3 Monaten Garantie. Eine sinnvolle Option für Maschinen am Ende ihrer Produktionslebensdauer, Anwendungen mit geringer Auslastung oder Käufer, die einen kostengünstigen Ersatzbestand aufbauen, bei dem die Garantieprämie eines neuen Geräts durch den Zeitplan der Maschine nicht gerechtfertigt ist.

Beide Zustände werden in einer Verpackung versendet, die den Antrieb für den internationalen Transport schützt. Das Garantieetikett muss auf jedem Gerät, das zur Garantieleistung eingereicht wird, intakt bleiben.

Bestellung, Zahlung & Versand

Lieferzeit: 2–4 Werktage ab Zahlungsbestätigung bis zum Versand.

Versand: DHL und FedEx für internationale Lieferung. Abholung in Guangzhou möglich. Kombinierter Versand bei Bestellungen mehrerer Artikel — fordern Sie ein Angebot für mehrere Komponenten an.

Zahlung: T/T (Banküberweisung), PayPal, Western Union. PayPal wird für Bestellungen bis zu 500 USD akzeptiert. Banküberweisung für alle Bestellwerte.

Einfuhrzölle und Steuern im Zielland sind Verantwortung des Käufers.

Rückgaberecht — Klar und unkompliziert

Beschädigte, unvollständige oder nicht der Beschreibung entsprechende Ware muss am Liefertag oder am folgenden Geschäftstag gemeldet werden, wenn möglich mit Fotos. Geräte, die innerhalb von 4 Tagen nach Erhalt unter normalen Betriebsbedingungen als nicht funktionsfähig befunden werden, qualifizieren sich für Rückgabe oder Ersatz. Schäden, die durch falsche Verkabelung, unsachgemäße Installation oder Parameterfehler verursacht werden, sind nicht abgedeckt. Rückgaben werden nicht für Meinungsänderungen oder falsche Teilebestellungen akzeptiert, die ohne vorherige Kompatibilitätsprüfung getätigt wurden. Alle Rücksendungen müssen das ursprüngliche Garantieetikett tragen und im selben Zustand zurückgesendet werden, wie sie erhalten wurden.

Häufig gestellte Fragen

F1: Meine Maschine verwendet einen A06B-6114-H104. Kann ich ihn durch einen A06B-6114-H106 ersetzen, wenn der H104 nicht vorrätig ist?

Kurz gesagt, dies ist kein einfacher Plug-and-Play-Austausch. Der H104 und der H106 sind beides einachsige αi SV-Einheiten innerhalb derselben Familie, aber sie haben unterschiedliche kontinuierliche Ausgangsstromwerte pro Achse. Die Installation einer Einheit mit höherer Nennleistung anstelle einer mit niedrigerer Nennleistung kann elektrisch funktionieren, erfordert jedoch Servo-Parameteranpassungen in der CNC, um die Eigenschaften des neuen Verstärkers anzupassen. Wenn diese Parameter nicht korrekt aktualisiert werden, generiert die Achse Antriebsalarme oder verhält sich unregelmäßig. Konsultieren Sie vor dem Ersetzen durch eine andere Suffix Ihre Servo-Parameterblätter und bestätigen Sie mit einem FANUC-erfahrenen Techniker, dass die Parameteränderungen im Rahmen des Möglichen liegen. Wenn Sie dies nicht sicher tun können, ist das Warten auf die richtige H104-Einheit der risikoärmere Weg.

F2: Woher weiß ich sicher, dass der Servo-Verstärker die fehlerhafte Komponente ist und nicht der Motor oder Encoder?

Die Diagnose von Servo-Fehlern folgt einer logischen Reihenfolge. Zuerst notieren Sie den genauen Alarmcode, der von der CNC-Steuerung angezeigt wird — FANUC-Alarmcodes für Servo-Fehler sind spezifisch genug, um anzuzeigen, ob das Problem im Antrieb, im Motor, im Encoder-Feedback-Signal oder in der Kommunikation zwischen Verstärker und Steuerung liegt. Zweitens inspizieren Sie den Verstärker visuell auf Anzeichen von Verbrennungen oder Bauteilschäden. Drittens tauschen Sie, wenn möglich, den verdächtigen Verstärker mit einer bekannten guten Einheit von einer anderen Achse derselben Maschine aus — wenn der Alarm den Verstärker zu seinem neuen Steckplatz folgt, ist der Verstärker defekt; wenn er im ursprünglichen Steckplatz mit einem anderen Verstärker verbleibt, ist der Motor oder die Verkabelung die wahrscheinliche Ursache. Das Überspringen dieser Diagnose-Sequenz und die Bestellung eines Ersatzverstärkers, bevor die Fehlerquelle bestätigt ist, ist der häufigste — und teuerste — Fehler bei der Wartung von CNC-Antrieben.

F3: Das Suffix H104 endet auf "04" — entspricht diese Zahl direkt einem bestimmten kontinuierlichen Ausgangsstrom in Ampere?

Innerhalb der FANUC αi SV-Namenskonvention bezieht sich der numerische Teil des Suffix tatsächlich auf die Nennleistung des Verstärkers, aber es ist keine direkte Ampere-für-Ampere-Entsprechung zu einer runden Zahl. Die Suffixe spiegeln die internen Nennstufen von FANUC wider und nicht einen wörtlichen Stromwert in Ampere. Die praktische Schlussfolgerung ist, dass Sie den Ersatzverstärker anhand der vollständigen Teilenummer abgleichen sollten, nicht durch numerische Interpretation des Suffix. Wenn Sie die elektrischen Spezifikationen im Detail verstehen müssen — zum Beispiel bei der Bewertung, ob eine Ersatzvariante machbar ist — enthält das Handbuch FANUC αi Series Descriptions für Ihre Steuerungsgeneration die vollständigen Antriebsspezifikationstabellen.

F4: Was ist die erwartete Lebensdauer dieses Verstärkers und was verursacht typischerweise Ausfälle?

 FANUC Servo-Verstärker sind für eine lange Lebensdauer in industriellen Umgebungen gebaut, und viele αi Serie-Einheiten sind seit 15 Jahren oder länger ohne Ausfall im Dauerbetrieb. Wenn Ausfälle auftreten, sind die häufigsten Ursachen die Degradation von Elektrolytkondensatoren im DC-Bus (die sich oft als intermittierende Fehler oder unregelmäßiges Verhalten vor einem katastrophalen Ausfall äußern), IGBT-Ausfälle in der Ausgangsleistungsstufe (normalerweise verursacht durch Motorwicklungsfehler, Überlastung oder Netzteiltransienten) und Ausfälle des Lüfters, die zu thermischer Abschaltung führen. Der Zustand des Lüfters sollte regelmäßig überprüft werden — ein ausgefallener Lüfter ist kostengünstig zu ersetzen und verhindert den weitaus teureren Ausfall des Verstärkers, der folgt, wenn die thermische Belastung ungehindert ansteigt.

F5: Ist es möglich, einen fabrikneuen A06B-6114-H104 direkt von FANUC zu beziehen, und wie verhält sich das im Vergleich zum Kauf über einen Teilelieferanten?

FANUC verkauft Ersatzteile über sein autorisiertes Servicenetzwerk, und in Regionen, in denen FANUC eine aktive Servicepräsenz hat, ist die Bestellung direkt über das lokale FANUC-Büro oder den Händler eine Option. Die Kompromisse sind Lieferzeit und Preis — die direkte Lieferkette von FANUC ist zuverlässig, kann aber längere Lieferzeiten als der Sekundärmarkt haben, und die Preise sind typischerweise höher als bei überholten Einheiten, die aus dem Lager bezogen werden. Für Käufer in Regionen, in denen die lokale Serviceinfrastruktur von FANUC begrenzt ist, oder in Situationen, in denen die Lieferzeit über den offiziellen Kanal nicht in das Ausfallzeitfenster passt, bietet der Sekundärmarkt für getestete überholte Einheiten eine praktische und kostengünstige Alternative, vorausgesetzt, der Lieferant führt vor dem Versand eine Funktionsprüfung durch.

Bestätigte Lagerbestände sind schnell vergriffen. Überprüfen Sie die Verfügbarkeit, bevor Ihr Zeitplan davon abhängt.
