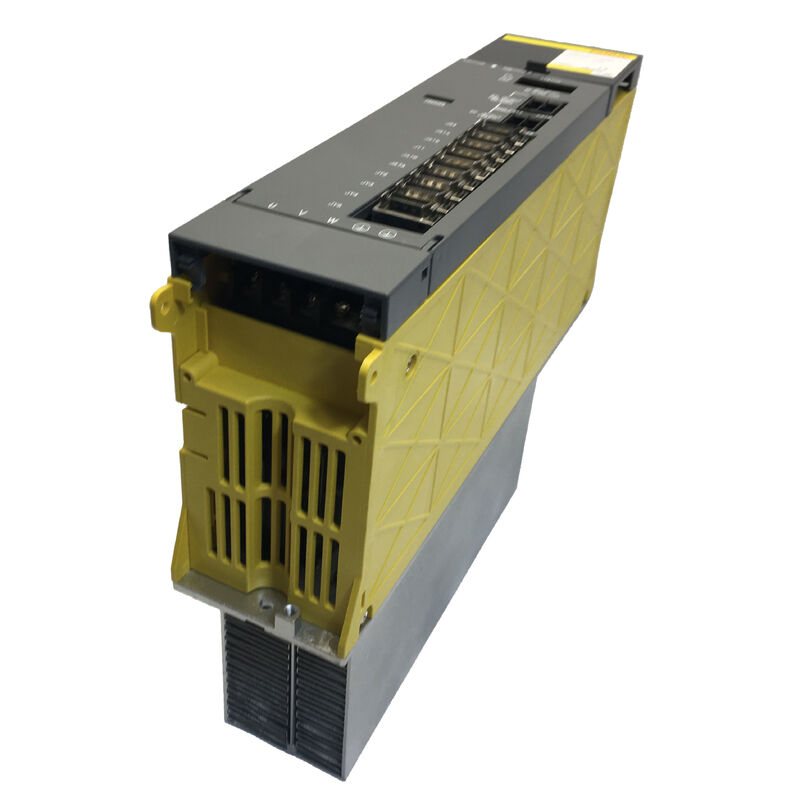

FANUC A06B-6102-H230 AC-Servoverstärkermodul – Produktbeschreibung

Drei Achsen, zwei Steckplätze, ein entscheidender Unterschied

Gehen Sie zu einem FANUC-gesteuerten Bearbeitungszentrum aus den späten 1990er oder frühen 2000er Jahren und öffnen Sie den Schaltschrank. In vielen Konfigurationen werden die X- und Y-Achsen von einem Doppelachs-Servoverstärkermodul bedient, und die Z-Achse – der vertikale Spindelquill, der das volle Gewicht des Schneidwerkzeugs trägt – wird separat gehandhabt, oft von einem Modul mit einer deutlich höheren Strombelastbarkeit. Die Mechanik der vertikalen Bewegung, die Schwerkraftkompensation und die Drehmomentanforderungen schneller Z-Achsenbewegungen erfordern einfach mehr vom Antrieb.

Das ist die Umgebung, für die der A06B-6102-H230 entwickelt wurde. Er gehört zur FANUC α-Serie von Servoverstärkern, und innerhalb dieser Serie ist der H230 ein Doppelachsmodul mit einer höheren kontinuierlichen Ausgangsstromklasse als der H215. Für die Achsen, bei denen die Lasten schwerer und die Stromanforderungen größer sind, ist dies die Variante, die das System spezifiziert – und die falsche zu verbauen, ist ein zuverlässiger Weg, um Überlastalarme zu erzeugen, bis jemand das Problem auf den Antriebsschrank zurückführt.

Dieses Gerät wird in Japan hergestellt, ist CE-zertifiziert und in neuem und überholtem Zustand erhältlich. Wenn H230 die Nummer auf der Dokumentation Ihrer Maschine oder auf dem Etikett des ausgefallenen Moduls ist, lesen Sie weiter.

H230 und H215 – Gleiche Serie, unterschiedliche Aufgaben

Da sich diese beiden Teilenummern nur im Suffix unterscheiden, lohnt es sich, sie direkt anzusprechen. Sowohl der A06B-6102-H215 als auch der A06B-6102-H230 sind Doppelachsmodule aus der FANUC α-Serie – gleiche Antriebsfamilie, gleiche Kommunikationsschnittstelle, gleicher physischer Formfaktor, gleiche Controller-Kompatibilität. Was sie trennt, ist der Nenn-Ausgangsstrom, den das Suffix kodiert.

Die „2“ in beiden Bezeichnungen bestätigt die Doppelachs-Konfiguration. Die nachgestellten Ziffern – „15“ gegenüber „30“ – stellen unterschiedliche Strombelastbarkeitsklassen dar. Der H230 liegt in dieser Hierarchie höher als der H215. Praktisch bedeutet dies, dass der H230 für Servomotoren mit höherem Dauerstrom ausgelegt ist: größere Achsmotoren, schwerere Lasten oder Anwendungen, bei denen der Motor im normalen Betrieb eine anhaltend hohe Drehmomentnachfrage hat.

Der Austausch eines H215 gegen einen H230 – auch nur vorübergehend, auch „nur um die Maschine zum Laufen zu bringen“ – führt in der Regel dazu, dass der Antrieb während Zyklen mit hoher Last seine thermische Schutzschwelle erreicht. Der Alarm tritt möglicherweise nicht sofort bei leichter Arbeit auf, was die falsche Zuordnung zunächst leicht übersehen lässt und die Diagnose erschwert, wenn der Fehler auftritt. Die richtige Lösung ist immer die korrekt dimensionierte Variante.

Die umgekehrte Substitution, das Einsetzen eines H230, wo ein H215 spezifiziert ist, birgt eigene Risiken: Die Parametereinstellungen für die Strombelastbarkeit des Verstärkers müssen übereinstimmen, und eine Nichtübereinstimmung kann zu einer instabilen Stromregelung bei Achsen mit geringerer Leistung führen. Keine der beiden falschen Teilersetzungen ist harmlos.

Spezifikationen

Wo der H230 in der Praxis zum Einsatz kommt

In einem typischen vertikalen Drei-Achsen-Bearbeitungszentrum mit einem FANUC Serie 16 oder 18 Controller ist der Schaltschrank nach Achsenbelegung und Lastprofil organisiert. X- und Y-Achsen übernehmen die horizontale Tischbewegung – im Allgemeinen geringere Trägheit, vorhersagbarere Lastkurven. Die Z-Achse befasst sich mit der vertikalen Positionierung unter Schwerkraft, oft mit einer Kugelumlaufspindel, die sowohl Schnittkräften als auch dem Gewicht des Spindelkopfs entgegenwirken muss.

Bei Maschinen, die auf diese Weise konfiguriert sind, hat das Z-Achsen-Antriebsmodul häufig eine höhere Strombelastbarkeit als das X/Y-Modul im selben Schrank. Dort kommt der H230 häufig zum Einsatz – nicht wegen der höheren Achsenanzahl, sondern weil der Motor, den er bedient, unter normalen Betriebsbedingungen mehr Strom zieht als die Motoren an den leichteren Achsen.

Die gleiche Logik gilt für Drehzentren mit schweren Spannfuttern oder für Maschinen, bei denen eine Achse durchweg große Fräser mit aggressiven Vorschubgeschwindigkeiten verwendet. Die Antriebskopplung in diesen Schränken ist selten willkürlich; der Maschinenbauer hat für unterschiedliche Achslasten unterschiedliche Stromklassen spezifiziert, und die α-Serien-Teilenummer kodiert genau diese technische Entscheidung.

Bei der Beschaffung eines Ersatzteils ist die Achsenbelegung ebenso wichtig wie die Teilenummer. Wenn der ausgefallene Antrieb der ist, der die Z-Achse eines Drei-Achsen-Bearbeitungszentrums bedient, ist der H230 wahrscheinlich die richtige Einheit für diesen Steckplatz – aber überprüfen Sie immer die Maschinendokumentation, anstatt sich nur auf das Achsenetikett zu verlassen.

Was beeinflusst die Langzeit-Zuverlässigkeit von Antrieben in α-Serien-Installationen

Die Lebensdauer von Servoverstärkern in dieser Generation von FANUC-Antrieben ist eng mit dem Wärmemanagement verbunden. Die internen IGBT-Module und Gate-Treiberkreise erzeugen Wärme, die proportional zum geschalteten Strom ist, und die Kühlarchitektur hängt von einem konstanten Luftstrom durch den Schrank und über die Kühlrippen des Antriebs ab. In einer Maschine, die seit fünfzehn oder zwanzig Jahren läuft, gehören die Lüfter, die direkt auf den Verstärkermodulen montiert sind, zu den am meisten übersehenen Wartungsgegenständen – sie laufen kontinuierlich, sie sammeln Staub an, und wenn ihre Lager zu versagen beginnen, sinkt der Luftstrom, bevor es offensichtliche akustische Warnungen gibt.

Ein Antrieb, der monatelang heiß läuft, bevor er ausfällt, kann seine interne Schaltung über das hinaus beschädigt haben, was externe Tests vollständig aufdecken können – was einer der Gründe ist, warum eine getestete, überholte Einheit aus ordnungsgemäß demontierter Ausrüstung eine zuverlässigere Option ist als eine ausgebauter Einheit mit unsicherer Geschichte. Der Lüfteraustausch am Verstärkermodul, kombiniert mit einer gründlichen Schrankreinigung bei der Installation eines neuen Antriebs, verlängert die Lebensdauer der Ersatzkomponente erheblich.

Der andere häufige Ausfallweg bei α-Serien-Antrieben sind die DC-Bus-Kondensatoren, die auch unter normalen Betriebsbedingungen mit der Zeit altern. Bei Einheiten, die über längere Zeiträume gelagert und nicht aktiv genutzt wurden, lohnt es sich, den Zustand der Kondensatoren zu überprüfen, bevor das Modul ohne eine überwachte Einlaufzeit in eine kritische Produktionsmaschine eingebaut wird.

Garantie, Zustand und Rückgabe

Neue Einheiten sind unbenutzte Originalware, ordnungsgemäß verpackt und mit einer 12-monatigen Garantie abgedeckt. Dies ist die richtige Wahl für produktionskritische Maschinen, bei denen Ausfallzeiten erhebliche Kosten verursachen und die Zuverlässigkeitserwartungen hoch sind.

Getestete überholte Einheiten haben eine 3-monatige Garantie und eignen sich für geplante Ersatzteilprogramme, Maschinen mit geringer Auslastung oder Situationen, in denen das Budget die primäre Einschränkung darstellt. Alle überholten Einheiten werden vor der Auflistung funktional getestet. Einheiten, die nicht nachweislich den Betriebsspezifikationen entsprechen, werden unabhängig von ihrem visuellen Zustand nicht aufgeführt.

Für Garantieansprüche: Melden Sie Schäden, unvollständige Lieferungen oder Beschreibungsabweichungen am Tag des Eintreffens oder am folgenden Werktag mit fotografischer Dokumentation. Einheiten, die sich innerhalb von 4 Tagen nach Erhalt unter normalen Betriebsbedingungen als nicht funktionsfähig erweisen, qualifizieren sich für die Rückgabe. Die Garantie deckt keine Schäden durch falsche Installation, Motorseitenfehler oder Parameterfehler ab, die nach der Lieferung eingeführt wurden. Original-Garantieetiketten müssen auf jeder zurückgegebenen Einheit intakt bleiben.

Bestelllogistik

Versand: 2 bis 4 Werktage nach Zahlungsbestätigung. Spediteure: DHL und FedEx international; Abholung im Lager Guangzhou lokal verfügbar. Kombinierter Versand wird angeboten, wenn mehrere Komponenten zusammen bestellt werden – dies lohnt sich, wenn Sie mehrere Antriebsmodule für eine einzelne Maschine beziehen.

Zahlung: T/T Banküberweisung für alle Bestellwerte; PayPal und Western Union für Bestellungen bis zu 500 USD.

Grenzüberschreitende Käufer sind für alle Einfuhrzölle, Steuern und Gebühren im Zielland verantwortlich. Diese sollten bei der Ermittlung der Gesamtkosten bei Vergleichen von Bezugsquellen berücksichtigt werden.

Häufig gestellte Fragen

F1: Mein Schaltschrank hat zwei A06B-6102-Module – eines ist H215 und das andere H230. Kann ich eine einzige Variante verwenden, um beide Steckplätze als Ersatzteile zu lagern?

Nicht als direkter Ersatz für beide Positionen ohne Anpassung der Parameter. Der H215 und der H230 sind unterschiedliche Strombelastbarkeitsklassen, und die Servo-Parametereinstellungen der CNC-Steuerung sind so konfiguriert, dass sie mit der spezifischen Verstärkervariante in jedem Antriebsschlitz übereinstimmen. Wenn Sie einen H230 in einen Steckplatz einbauen, der zuvor einen H215 betrieben hat, müssen die Parameterdaten für diese Achse aktualisiert werden, um die unterschiedlichen Verstärkercharakteristiken widerzuspiegeln – andernfalls ist das Stromregelverhalten falsch. Die Beibehaltung separater Ersatzteile für jede Variante ist der sicherste Ansatz für eine Maschine, bei der beide Typen verwendet werden. Wenn Sie auf eine Variante standardisieren möchten, sollte die erforderliche technische Arbeit zur Validierung der Änderung bewusst durchgeführt und dokumentiert werden, nicht angenommen.

F2: Wie bestätige ich, welche α-Serien-Doppelachs-Variante der Z-Achsen-Steckplatz in meiner Maschine benötigt, bevor ich bestelle?

Die zuverlässigste Quelle sind die elektrischen Dokumentationen der Maschine – das Achsenbelegungsdiagramm oder das Parameterdatenblatt, das Maschinenbauer typischerweise im Wartungshandbuch mitliefern. Dies gibt das Verstärkermodell pro Achse an. Die zweite Quelle ist das Typenschild des ausgefallenen Geräts: Selbst wenn das Gerät nicht funktionsfähig ist, sollte das Teilenummern-Etikett auf dem Modulgehäuse lesbar sein. Wenn keines davon zugänglich ist, enthalten die gespeicherten Parameterdaten der CNC-Steuerung oft Servoverstärker-Typencodes für jede Achse, die über den Parameteranzeigebildschirm ausgelesen werden können, was ein erfahrener FANUC-Techniker mit der richtigen Teilenummer abgleichen kann. Die Bestellung basierend auf dem Achsennamen allein („der Z-Antrieb“) ohne Bestätigung des spezifischen Modells ist ein häufiger Beschaffungsfehler, der leicht vermieden werden kann.

F3: Die Maschine hat einen Servoalarm auf einer Achse ausgelöst, aber das Antriebsmodul sieht äußerlich unbeschädigt aus. Bedeutet das, dass der Antrieb nicht das Problem ist?

Das äußere Erscheinungsbild ist kein zuverlässiger Indikator für den Zustand des Antriebs bei α-Serien-Verstärkern. Die meisten internen Fehlerarten – IGBT-Degradation, Treiberkreisfehler, Kondensatorfehler – sind von außen nicht sichtbar. Der Diagnoseansatz vor der Bestellung eines Ersatzteils sollte Folgendes umfassen: Notieren des genauen Alarmcodes und Nachschlagen seiner Bedeutung in der Alarmübersicht des Controllers, Überprüfung des Motors und des Rückführkabels auf dieser Achse auf Durchgang und Isolationsfehler und, wenn möglich, das Austauschen des verdächtigen Antriebsmoduls in einen anderen Achsensteckplatz, um zu sehen, ob der Alarm dem Modul folgt. Wenn der Alarm dem Modul zu seinem neuen Steckplatz folgt, ist der Antrieb als fehlerhaft bestätigt. Wenn der Alarm nach dem Austausch auf der ursprünglichen Achse verbleibt, liegt das Problem wahrscheinlich im Motor, Kabel oder der Verkabelung und nicht im Antrieb selbst. Dieser Austauschschritt kann die Kosten für die Bestellung eines Ersatzteils für die falsche Komponente sparen.

F4: Wir importieren diese Einheit international. Gibt es Dokumentations- oder Compliance-Überlegungen, die wir beachten sollten?

Der A06B-6102-H230 verfügt über eine CE-Zertifizierung und wird in Japan von der FANUC Corporation hergestellt, was die Dokumentationsanforderungen für die meisten industriellen Importziele erfüllt. Für die Zollklassifizierung fallen FANUC Servoverstärker-Einheiten in den meisten Zolltarifplänen unter die Kategorie elektronischer industrieller Steuerungsausrüstung, obwohl der spezifische HS-Code je nach Zielland variiert. Käufer sollten die geltenden Einfuhrzölle und erforderlichen Einfuhrgenehmigungen vor der Bestellung mit ihrem Zollagenten bestätigen, da diese je nach Region erheblich variieren. Alle Einfuhrzölle, Steuern und Maklergebühren sind vom Käufer zu tragen. Wenn Ihr Bestimmungsort spezifische Compliance-Dokumente benötigt, kontaktieren Sie das Verkaufsteam zum Zeitpunkt der Anfrage – sie können Sie über verfügbare Unterlagen informieren.

F5: Ist es möglich, den A06B-6102-H230 reparieren zu lassen, anstatt ihn zu ersetzen?

 Eine Reparatur auf Platinenebene von FANUC α-Serien-Servoverstärkern ist technisch möglich und wird von einigen spezialisierten Werkstätten für industrielle Elektronik angeboten. Die Machbarkeit hängt vom spezifischen Fehlerbild ab: durchgebrannte Sicherungen oder Gate-Widerstände sind einfache Reparaturen; der Austausch von IGBT-Modulen ist aufwendiger, aber mit der richtigen Ausrüstung und den richtigen Komponenten machbar; PCB-Spurschäden oder beschädigte Firmware sind in der Regel nicht wirtschaftlich zu beheben. Die praktische Überlegung ist die Zeit – die Reparaturdauer in einer Spezialwerkstatt wird typischerweise in Wochen gemessen, während eine Ersatzkomponente aus verfügbarem Lager in Tagen versendet wird. Für Maschinen in aktiver Produktion hat die Ersatzroute fast immer geringere Gesamtausfallzeiten. Die Reparatur wird attraktiver, wenn die Einheit eine veraltete Variante mit sehr begrenzter Verfügbarkeit auf dem Sekundärmarkt ist, was die Beschaffung eines Ersatzteils schnell schwierig macht, unabhängig von den Kosten. Für den H230 sollte die aktuelle Marktverfügbarkeit direkt geprüft werden, bevor man sich für den Reparaturweg entscheidet.

Korrekte Variante. Korrekte Strombelastbarkeit. Lagerbestand bestätigt.
