FANUC A06B-6102-H215 AC Servo-Verstärkermodul — Produktbeschreibung

Wenn die Maschine alt ist, die Produktionslinie sie aber immer noch braucht

Nicht jede CNC-Werkzeugmaschine in einer Fabrikhalle ist neu. In vielen Betrieben sind die Maschinen, die die zuverlässigste tägliche Arbeit leisten, diejenigen, die seit fünfzehn oder zwanzig Jahren laufen — vollständig abgeschrieben, vom Wartungsteam gründlich verstanden und immer noch in der Lage, Teile mit der richtigen Toleranz zu produzieren. Wenn eine dieser Maschinen einen Servoalarm auslöst und stoppt, ist die Frage nicht immer: "Sollen wir sie ersetzen?" Es ist oft: "Wie schnell können wir den Antrieb wieder in Betrieb nehmen?"

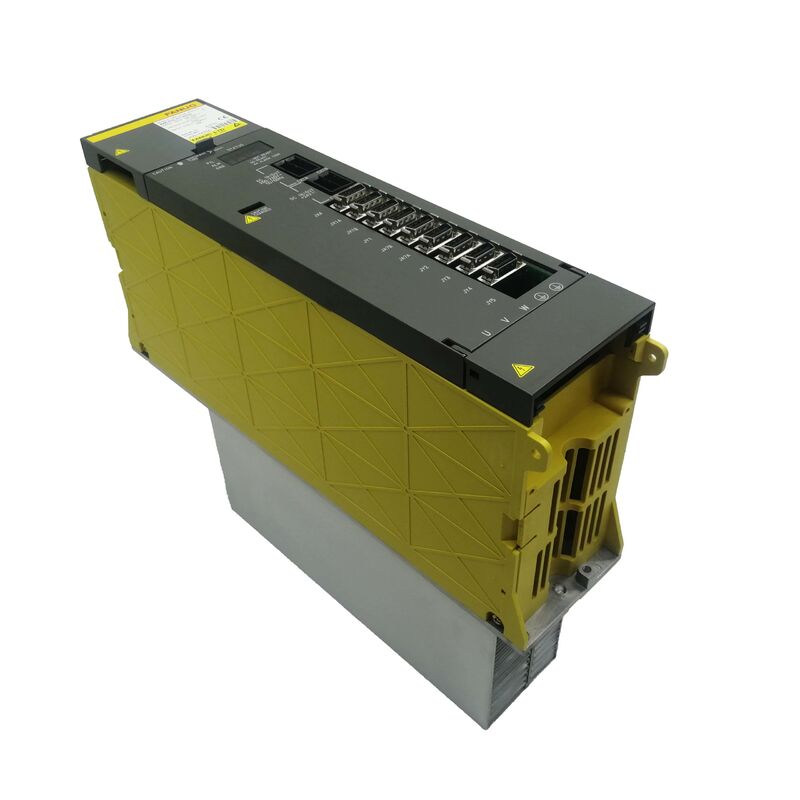

Der FANUC A06B-6102-H215 ist ein Servo-Verstärkermodul aus der α-Serie von FANUC — einer Generation von Antrieben, die einen erheblichen Teil der CNC-Werkzeugmaschinen weltweit in den 1990er und 2000er Jahren antrieben. Er wird in Japan hergestellt, ist CE-zertifiziert und sowohl in neuem als auch in überholtem Zustand erhältlich. Wenn dies die Teilenummer in der Dokumentation Ihrer Maschine oder auf dem Etikett des ausgefallenen Moduls ist, ist diese Seite für Sie.

α-Serie vs. αi-Serie — Diese Unterscheidung ist wichtiger, als Sie denken

Einer der häufigsten Beschaffungsfehler bei FANUC-Servoantrieben passiert genau hier: Käufer, die nach einer Variante des A06B-6102 suchen, erhalten versehentlich ein Modul des Typs A06B-6114 oder A06B-6134 aus der αi-Serie oder bestellen es fast. Die Nummern sind nah beieinander. Die Module können in Online-Angeboten visuell ähnlich aussehen. Aber sie sind nicht austauschbar, und der Unterschied geht weit über eine einzelne Ziffer in der Teilenummer hinaus.

Der A06B-6102 gehört zur α-Serie von FANUC — einer älteren Antriebsfamilie, die eine analoge Servo-Schnittstelle zur Kommunikation mit der CNC-Steuerung verwendet. Die αi-Serie (A06B-6114, A06B-6134 und verwandte Varianten) verwendet den digitalen FSSB-Glasfaser-Serienbus von FANUC für die Kommunikation zwischen Antrieb und Steuerung. Diese beiden Schnittstellentypen sind architektonisch inkompatibel — ein αi-Antrieb kann nicht ohne Steuerungsänderungen, Parameterüberholung und möglicherweise Motortausch in eine α-Serienmaschine eingebaut werden.Die α-Serie wurde entwickelt, um unter anderem mit FANUC-Steuerungen der Serien 0, 16, 18 und 21 zu arbeiten. Wenn Ihre Maschine eine dieser Steuerungen verwendet, ist der A06B-6102 die richtige Antriebsserie. Wenn Ihre Maschine eine 0i-, 30i- oder 31i-Steuerung verwendet, schauen Sie sich die falsche Produktfamilie an.Die Überprüfung des Steuerungstyps vor der Bestellung dauert zwei Minuten und verhindert eine teure Fehlversendung.

Was H215 Ihnen über dieses Modul verrät

Die Suffix-Konvention von FANUC in der α-Serie packt aussagekräftige technische Informationen in die alphanumerische Zeichenfolge nach dem H. In der Bezeichnung H215:

Die Position "2" zeigt an, dass es sich um ein Doppelachsenmodul handelt — eine einzelne physische Einheit, die zwei Servoachsen gleichzeitig antreibt, einen gemeinsamen Netzteilbereich teilt und gleichzeitig eine unabhängige Stromregelung für jede Achse bietet. Dies ist die Standardarchitektur für α-Serien-Mehrachsenmodule, bei denen eine Antriebssteckplatzposition zwei Achsen der Bewegung handhabt.

Die Komponente "15" identifiziert die spezifische Stromausgangsleistungsklasse für diese Variante innerhalb der Doppelachsenkonfiguration. Wie bei allen α-Serien-Verstärkern muss der Nenn-Ausgangsstrom mit den Servomotoren jeder Achse abgeglichen werden — nicht nur annähernd, sondern spezifisch mit den Dauer- und Spitzenstromwerten des Motors. Der Betrieb eines Motors, dessen Anforderungen die Nennleistung des Verstärkers überschreiten, führt zu wiederkehrenden Überlastungsalarmen; die Installation eines überdimensionierten Verstärkers für Motoren mit sehr geringem Strom erzeugt Instabilität bei der Feinpositionierung aufgrund von Auflösungsunterschieden in der Stromrückkopplungsschleife.

A06B-6102-H215SpezifikationenParameterDetailTeilenummer

A06B-6102-H215Auch bezeichnet alsA06B6102H215 / AO6B-6IO2-H2I5

Antriebsserie

FANUC α Serie AC Servo-Verstärker

werden aus stillgelegten oder aufgerüsteten Maschinen zurückgewonnen, gereinigt, unter Last funktionsgetestet und vor der Auflistung verifiziert. Sie tragen eine "3-monatige Garantie" und sind eine praktische Wahl für Maschinen mit geringer Auslastung, als Ersatzteilbestand oder für budgetbewusste Reparaturszenarien, bei denen eine verifizierte funktionierende Einheit Priorität hat.

In beiden Fällen muss das ursprüngliche Etikett des Moduls intakt bleiben und die Einheit muss im gleichen Zustand zurückgegeben werden, wie sie gesendet wurde, wenn ein Garantieanspruch geltend gemacht wird. Die Garantie deckt keine physischen Schäden ab, die während der Installation entstehen, Schäden durch motorseitige Fehler oder Probleme, die durch falsche Parametereinstellungen nach der Installation verursacht werden.

Bestellung und Versand

Die Artikel werden innerhalb von "2 bis 4 Werktagen" nach Zahlungsbestätigung versandt. Internationale Lieferungen werden über "DHL und FedEx" abgewickelt; eine Abholung im lokalen Lager in Guangzhou kann arrangiert werden. Kombinierter Versand ist für Bestellungen mehrerer Teilenummern verfügbar — nützlich beim Beschaffen mehrerer Komponenten für den Wiederaufbau einer einzelnen Maschine oder für die Auffrischung eines geplanten Ersatzteilbestands.

Zahlungsoptionen:

T/T Banküberweisung (alle Beträge) | PayPal und Western Union (Bestellungen bis zu 500 USD).Grenzüberschreitende Käufer sind für Einfuhrzölle, Steuern und alle Gebühren im Zielland verantwortlich. Bitte berücksichtigen Sie diese bei der Ermittlung Ihrer Gesamtkosten bei der Bewertung von Beschaffungsoptionen.Wenn die Ware "10 Tage nach Versand" nicht angekommen ist, benachrichtigen Sie uns sofort. "Wenn die Ware beschädigt, unvollständig oder nicht wie beschrieben ankommt"

, melden Sie dies am selben Tag oder am nächsten Werktag — nach Möglichkeit mit Fotos. Einheiten, die sich innerhalb von 4 Tagen nach Erhalt unter normalen Betriebsbedingungen als nicht funktionsfähig erweisen, qualifizieren sich für Rückgabe oder Ersatz.Häufig gestellte FragenF1: Meine Maschine verwendet eine FANUC Serie 18 Steuerung. Ist der A06B-6102-H215 die richtige Antriebsserie dafür?Die A06B-6102 α-Serien-Antriebe sind für die Schnittstelle mit FANUC-Steuerungen, die analoge Servos unterstützen, konzipiert, was die Serien 16, 18 und 21 sowie bestimmte Konfigurationen der älteren Serie 0 umfasst. Wenn die Servo-Schnittstelle Ihrer Maschine analog und nicht digital über Glasfaser (FSSB) ist, dann ja — die A06B-6102-Serie ist die geeignete Antriebsfamilie. Um die spezifisch benötigte Variante zu bestätigen, überprüfen Sie die Parameterdatenblätter Ihrer Maschine oder das Typenschild der ausgefallenen Einheit selbst. Die Steuerungsfamilie allein bestätigt nicht die H-Suffix-Variante; diese wird durch die Motorspezifikationen jeder Achse bestimmt.

F2: Kann ein αi-Serien-Antrieb (wie A06B-6114) als Ersatz für den A06B-6102-H215 in einer älteren Maschine verwendet werden?

 Nein, nicht als direkter Ersatz ohne erhebliche zusätzliche Arbeiten. Die α-Serie und die αi-Serie verwenden grundlegend unterschiedliche Kommunikationsschnittstellen — analog im Vergleich zu FSSB-digitaler Glasfaser. Ein αi-Antrieb, der in einer α-Serienmaschine installiert ist, wird von der Steuerung während der Initialisierung nicht erkannt. Um einen solchen Austausch funktionsfähig zu machen, wären Änderungen an der Steuerungs-Hardware, neue Verkabelung, Überprüfung der Motor-Encoder-Kompatibilität und eine vollständige Parameterkonfiguration erforderlich — im Wesentlichen ein teilweiser CNC-Nachrüstung. Für eine Maschine, die einfach nur einen ausgefallenen Antrieb ersetzen und auf die ursprüngliche Spezifikation zurückführen muss, ist die Beschaffung der richtigen A06B-6102-Variante der praktikable Weg.

F3: Das H215-Suffix auf unserem ausgefallenen Gerät scheint beschädigt und ist teilweise unleserlich. Wie können wir die genaue benötigte Variante bestätigen? Wenn das Typenschild unleserlich ist, gibt es mehrere Möglichkeiten, die richtige Variante zu bestätigen. Erstens, überprüfen Sie die elektrische Dokumentation Ihrer Maschine — Wartungshandbücher, die Parameterblätter der Servoantriebe oder die Teileliste des Maschinenbauers geben oft das genaue Antriebsmodell pro Achse an. Zweitens, wenn andere Achsen auf derselben Maschine dasselbe Antriebsmodell verwenden, bestätigt das lesbare Etikett auf diesen Einheiten die Variante. Drittens können die Parameterdaten der CNC-Steuerung manchmal die Spezifikationen des angeschlossenen Verstärkers anzeigen. Wenn keine dieser Optionen zugänglich ist, kontaktieren Sie das Verkaufsteam mit dem Maschinentyp, der Achsenanzahl und dem Steuerungstyp — dies reicht aus, um die wahrscheinliche Variante auf eine kurze Liste zur Bestätigung einzugrenzen.F4: Dies sind ältere Antriebe. Lohnt es sich, die Maschine zu reparieren, oder sollten wir eine vollständige CNC-Nachrüstung in Betracht ziehen?Dies ist eine Frage, mit der sich viele Wartungsmanager bei älteren α-Serien-Geräten auseinandersetzen, und die Antwort ist wirklich fallabhängig. Ein Antriebsaustausch — die Beschaffung und Installation einer identischen A06B-6102-Einheit — ist in der Regel der schnellste Weg zurück zur Produktion und hat die geringsten unmittelbaren Kosten. Eine vollständige Nachrüstung (Austausch von Steuerung, Antrieben, Motoren und Verkabelung) bringt die Maschine auf den Stand der aktuellen Technologie, erfordert aber erhebliche Projektzeit, Kapitalaufwand und eine Ausfallzeit, die je nach Komplexität von Tagen bis Wochen dauern kann. Wenn der mechanische Zustand der Maschine einwandfrei ist und der Ausfall auf den Antrieb beschränkt ist, ist ein direkter Austausch in der Regel wirtschaftlich sinnvoll. Wenn die Maschine kurz hintereinander wiederholte Antriebsausfälle über mehrere Achsen hinweg aufweist oder wenn der Ausfall symptomatisch für eine tiefere elektrische Verschlechterung ist, wird eine Nachrüstungsdiskussion relevanter.F5: Wir müssen einen Ersatzteilbestand für mehrere Maschinen mit α-Serien-Antrieben pflegen. Was ist der effizienteste Weg, mehrere Varianten gleichzeitig zu beschaffen?

Für Ersatzteilprogramme für mehrere Maschinen ist die Einreichung einer konsolidierten Liste aller benötigten Teilenummern und Mengen in einer einzigen Anfrage der effizienteste Ansatz. Dies ermöglicht es dem Verkaufsteam, die Verfügbarkeit aller Varianten gleichzeitig zu prüfen, festzustellen, welche zusätzliche Lieferzeit oder alternative Beschaffung erfordern, und einen kombinierten Versand anzubieten, um die Frachtkosten zu senken. Es deckt auch potenzielle Lücken im Bestand frühzeitig auf — bevor ein Maschinenausfall Dringlichkeit erzeugt. Bei der Zusammenstellung einer Ersatzteilliste für α-Serien-Antriebe sollten die Teilenummern direkt von den Typenschildern der Module übernommen werden, anstatt aus dem Gedächtnis zu übersetzen, da geringfügige Suffix-Unterschiede zwischen den Varianten aussagekräftige technische Auswirkungen haben können.Austausch der gleichen Generation. Verifizierter Bestand. Weltweiter Versand.
