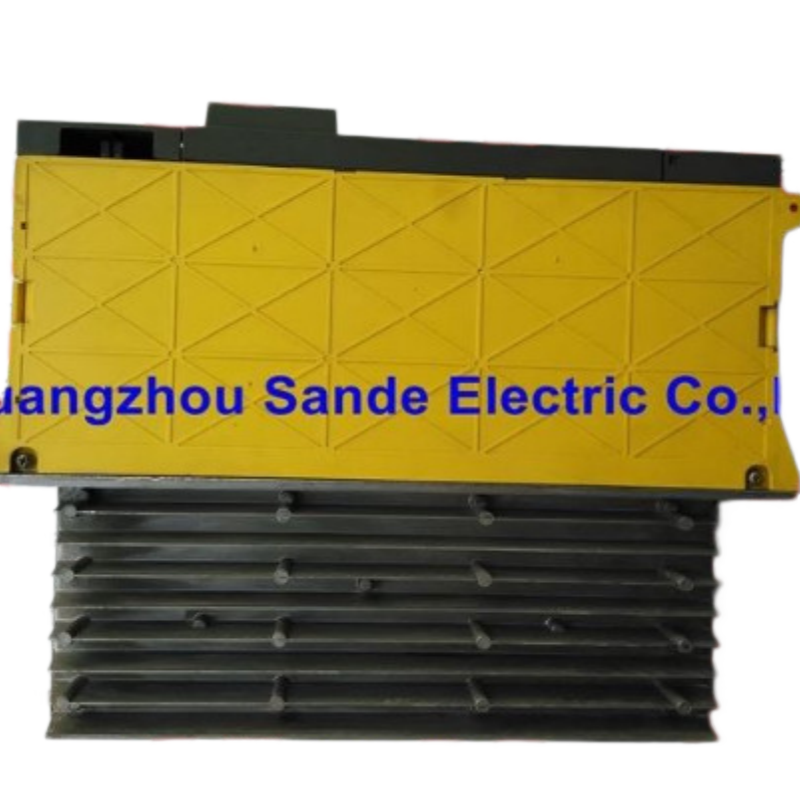

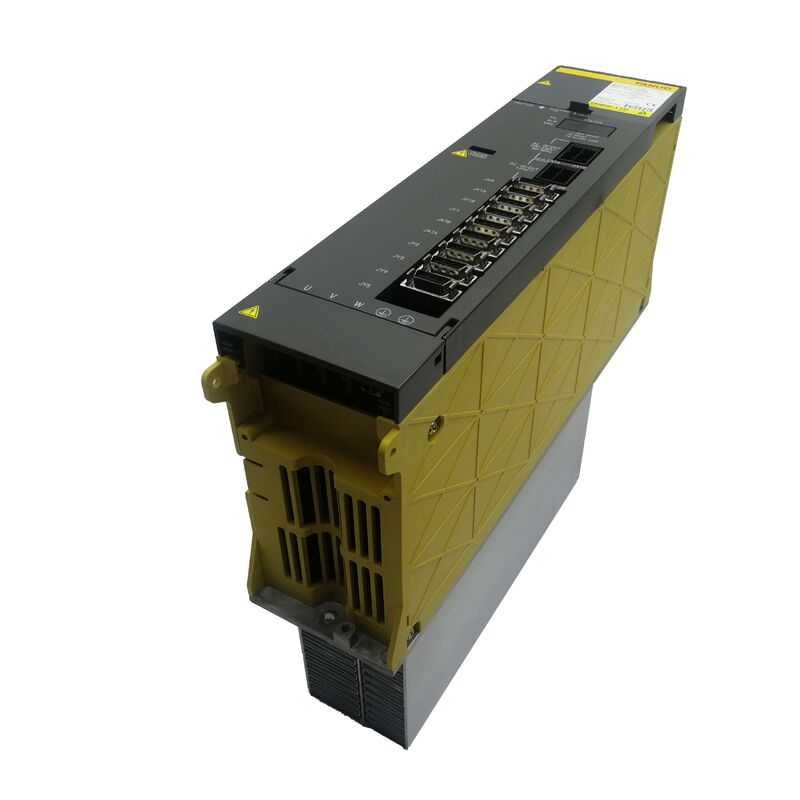

FANUC A06B-6102-H211 AC-Servoverstärkermodul — Produktbeschreibung

Die Achse, die keine rohe Gewalt benötigt, braucht trotzdem den richtigen Antrieb

Im CNC-Werkzeugmaschinenbau sind nicht alle Achsen gleich. Die Achsen, die das Werkstück bewegen oder den Spindelkopf unter schweren Schnittlasten tragen, stellen sehr unterschiedliche Anforderungen an ihre Antriebe im Vergleich zu den Achsen, die für präzise Positionierung unter leichter Last verantwortlich sind — ein Rundtisch, der in kleinen Schritten indexiert, eine Hilfsachse, die einen Werkzeugwechslerarm steuert, oder die Feinführakse einer Schleifmaschine, bei der eine gleichmäßige Bewegung bei niedriger Geschwindigkeit wichtiger ist als die Spitzenstrombelastbarkeit.

Der FANUC A06B-6102-H211 ist genau für dieses Ende des Spektrums konzipiert. Er gehört zur niedrigeren Stromklassen-Stufe innerhalb der α-Serie von Zwei-Achsen-Verstärkern — dem H211 — und wird mit den Servomotoren gepaart, die leichtere Achsen antreiben, bei denen der Stromverbrauch im normalen Betrieb innerhalb moderater Grenzen bleibt. Ein überdimensionierter Verstärker für diese Achsen verbessert die Leistung nicht; er kann die Stabilität der Feinpositionierung beeinträchtigen, indem er eine Auflösungsfehlanpassung in der Stromrückkopplungsschleife einführt. Die richtige Variante für die richtige Achse ermöglicht es der gesamten Maschine, so zu laufen, wie ihr Konstrukteur es beabsichtigt hat.

Dieses Modul wird in Japan hergestellt, ist CE-zertifiziert und sowohl in neuem als auch in getestetem generalüberholtem Zustand erhältlich. Wenn A06B-6102-H211 die für Ihren ausgefallenen Steckplatz dokumentierte Nummer ist, finden Sie auf dieser Seite alles, was Sie für eine fundierte Beschaffungsentscheidung benötigen.

Das Antriebsgehäuse lesen: H211, H215 und H230 nebeneinander

Maschinen, die mit FANUC α-Serie-Antrieben laufen, haben oft mehr als ein A06B-6102-Modul im Gehäuse, und zwar häufig unterschiedliche Varianten — da unterschiedliche Achsenkombinationen unterschiedliche Lastprofile aufweisen. Das Verständnis, wie diese drei gängigen Varianten zueinander in Beziehung stehen, hilft zu klären, warum die Teilenummer exakt auf ihren Steckplatz abgestimmt sein muss und nicht frei ausgetauscht werden darf.

Alle drei teilen sich denselben physischen Formfaktor, dieselbe analoge Servo-Schnittstelle zum FANUC-Controller und dieselbe Anschlussbelegung für den Antriebsbus. Genau das macht eine versehentliche Vertauschung zu einem Risiko — sie sehen auf einem Regal oder in einer Auflistung austauschbar aus, aber die Servo-Parameterdaten der CNC sind auf die spezifische Stromklasse jedes Steckplatzes konfiguriert. Wenn Sie einen H230 in einen H211-Steckplatz einbauen, ohne die Verstärkerparameter zu aktualisieren, verhält sich die Stromregelschleife falsch und kann zu Achsenoszillationen oder Instabilität bei niedrigen Geschwindigkeiten führen — genau dem Betriebsbereich, in dem diese leichteren Achsen die meiste Zeit verbringen.

Was H211 über dieses Modul aussagt

In der FANUC α-Serie-Teilenummernkonvention kodiert das Suffix nach dem H die Achsenkonfiguration und die Stromausgangsklasse des Antriebs in einem konsistenten Muster. Für den A06B-6102-H211:

Die führende "2" bestätigt, dass es sich um ein Zwei-Achsen-Modul handelt — ein physisches Modul, das zwei Servoachsen gleichzeitig antreibt. Dies ist Standard für die A06B-6102-Familie: ein gemeinsamer Netzteilbereich mit unabhängiger Stromregelung pro Achse, der die Steuerung von zwei Achsen von einem einzigen Antriebsschacht im Gehäuse aus ermöglicht.

Die nachfolgende "11" platziert diese Variante am unteren Ende der Stromskala innerhalb der α-Serie von Zwei-Achsen-Verstärkern. Es ist die Klasse, die auf Servomotoren mit geringeren Dauerstromanforderungen abgestimmt ist — Motoren, die üblicherweise an den leichteren, präzisionsorientierteren Achsen in einem CNC-System verwendet werden.

Ein praktischer Hinweis für Käufer: Die URL auf dieser Seite enthält die Zeichenkette "AO6B-6IO2-H2II" — dies ist ein häufiger OCR- und Schriftart-Artefakt, bei dem die Ziffer Null (0) als Buchstabe O und die Ziffer Eins (1) als Buchstabe I falsch gelesen wird. Die tatsächliche Teilenummer ist eindeutig A06B-6102-H211 mit ausschließlich numerischen Zeichen. Beim Abgleich mit der Maschinendokumentation sollten Sie immer das physische Typenschild überprüfen und optische Zeichenverwechslungen in digitalen Auflistungen als bekannte Gefahr bei FANUC-Teilenummern behandeln.

Spezifikationen

Wo der H211 in realen Maschinenkonfigurationen passt

Die niedrigere Stromklasse des H211 macht ihn gut geeignet für die folgenden Szenarien, die alle im Feld üblich sind:

Kleine CNC-Drehmaschinen und Drehzentren mit kompakten Servomotoren an ihren Querschlitten- und Supportachsen. Diese Maschinen benötigen nicht die Stromreserve eines großen Bearbeitungszentrums, und ihre Servomotoren sind entsprechend abgestimmt. Ein Antriebsgehäuse in dieser Konfiguration kann durchgehend H211-Module verwenden, anstatt der gemischten H211/H230-Anordnung, die bei schwereren Drei-Achsen-Maschinen zu sehen ist.

Drahterodiermaschinen, bei denen die Achsenbewegung langsam, hochpräzise ist und eine minimale mechanische Belastung des Werkstücks beinhaltet. Die Stromanforderungen an die Servoachsen in dieser Art von Maschine sind konstant niedrig, und ein Verstärker der unteren Klasse ist die richtige Spezifikation für diese Betriebsumgebung.

Rund- und Indexachsen an Bearbeitungszentren, bei denen die Hauptarbeitsachsen (X, Y, Z) Module mit höherem Strombedarf verwenden können, aber eine zusätzliche vierte oder fünfte Achse, die einen Rundtisch oder einen Indexkopf steuert, unter wesentlich geringeren Lasten arbeitet. In dieser gemischten Konfiguration ist eine Anordnung von H211-Modulen für die leichteren Achsen und H215 oder H230 für die Hauptachsen im selben Gehäuse üblich.

Ältere Fräsmaschinen mit kompakten Servomotoren, bei denen der ursprüngliche Maschinenbauer kleinere Motoren speziell für den Schnittbereich und den Achsweg des Designs ausgewählt hat. Diese Maschinen verfügen oft über ein komplettes Gehäuse mit Antrieben mit geringerem Strombedarf.

Zustand und Garantie

Neue / Originalteile sind unmontierte Lagerbestände ab Werk in geeigneter Verpackung, abgedeckt durch eine 12-monatige Garantie. Dies ist die richtige Wahl, wenn die Maschine in kontinuierlicher Produktion ist und die Zuverlässigkeitserwartungen am höchsten sind.

Getestete generalüberholte Einheiten stammen aus stillgelegten oder aufgerüsteten Maschinen, wurden unter Betriebsbedingungen funktional verifiziert und haben eine 3-monatige Garantie. Sie sind eine praktische Option für geplante Ersatzteilbestände, Maschinen mit geringer Auslastung oder budgetbewusste Reparaturen, bei denen eine bestätigte funktionierende Einheit das Ziel ist.

Alle Garantieansprüche erfordern, dass das Originaletikett intakt bleibt. Beschädigte, unvollständige oder nicht der Beschreibung entsprechende Einheiten müssen am Tag des Eintreffens oder am nächsten Werktag mit Fotos, wo möglich, gemeldet werden. Nicht funktionierende Einheiten innerhalb von 4 Tagen nach Erhalt unter normalen Betriebsbedingungen qualifizieren sich für Rückgabe oder Ersatz. Die Garantie deckt keine Schäden durch falsche Installation, Ausbreitung von Fehlern auf der Motorseite oder Parameterkonfigurationsfehler nach der Lieferung ab.

Bestellung und Logistik

Versand: 2 bis 4 Werktage nach Zahlungsbestätigung, ab unserem Lager in Guangzhou.

Versand: DHL und FedEx für internationale Lieferung. Abholung im lokalen Lager in Guangzhou ist verfügbar und kann direkt arrangiert werden. Kombinierter Versand gilt, wenn mehrere Teile zusammen bestellt werden — eine nützliche Option, wenn mehrere Antriebskomponenten für eine einzelne Maschinenreparatur oder ein Ersatzteilprogramm für mehrere Maschinen beschafft werden.

Zahlung: T/T Banküberweisung für alle Bestellwerte. PayPal und Western Union für Bestellungen bis zu 500 USD.

Zoll: Alle Einfuhrzölle, Steuern und Gebühren im Zielland liegen in der Verantwortung des Käufers. Käufer in Regionen, in denen der Standard-DHL/FedEx-Service eingeschränkt oder nicht verfügbar ist, sollten sich vor der Bestellung mit dem Vertriebsteam in Verbindung setzen, um alternative Logistikvereinbarungen zu besprechen. Gehen Sie nicht davon aus, dass der Service für alle Ziele verfügbar ist, ohne dies vorher zu prüfen.

Häufig gestellte Fragen

F1: Ich kann den H211 nicht schnell beschaffen und die Maschine steht still. Kann ich vorübergehend einen H215 als Ersatz verwenden, um die Produktion am Laufen zu halten, während ich auf das richtige Teil warte?

Physisch passt ein H215 in denselben Steckplatz wie ein H211 — der Formfaktor ist identisch. Damit er jedoch korrekt funktioniert, muss der Servo-Verstärkerparameter in der CNC aktualisiert werden, um die Stromklassenmerkmale des H215 anzupassen. Ohne diese Parameteränderung arbeitet die Stromregelschleife für beide Achsen dieses Moduls mit falschen Referenzdaten, was zu Fehlern bei der Feinpositionierung, Instabilität bei niedrigen Geschwindigkeiten oder unerwarteten Alarmzuständen führen kann. Die Parameteraktualisierung selbst ist für jemanden, der mit der FANUC-Servo-Parameterkonfiguration vertraut ist, technisch nicht schwierig, muss aber durchgeführt und dann mit Achsentestläufen verifiziert werden, bevor der Maschine für die Produktion vertraut wird. Das Hauptrisiko besteht darin, dass die temporäre Lösung die Servoabstimmung der Maschine so verändern kann, dass die Teilequalität subtil beeinträchtigt wird — wechseln Sie immer zur richtigen H211-Variante zurück und stellen Sie die ursprünglichen Parameter wieder her, sobald das richtige Teil verfügbar ist.

F2: Warum zeigt die Produktauflistung "AO6B-6IO2-H2II" an — ist das eine andere Teilenummer?

Nein, es ist dieselbe Teilenummer, die durch optische Zeichenerkennung (OCR) wiedergegeben wird. FANUC verwendet in einigen seiner Beschriftungen eine Schriftart, bei der die Ziffer "0" (Null) und der Buchstabe "O" visuell ähnlich sind, ebenso wie die Ziffer "1" (Eins) und der Buchstabe "I". Wenn Teilenummern-Etiketten gescannt oder aus Fotos abgetippt werden, werden diese Zeichen in digitalen Aufzeichnungen häufig vertauscht. Die korrekte Teilenummer ist immer A06B-6102-H211 — alles numerisch nach dem Anfangsbuchstaben A. Bei der Suche nach diesem Teil oder beim Abgleich von Maschinendokumentationen sollten Sie "AO6B-6IO2-H2II" und "A06B6102H211" als dasselbe Modul behandeln. Physische Typenschilder an FANUC-Geräten sind die maßgebliche Referenz; digitale Transkriptionen sollten mit dem tatsächlichen Hardware-Etikett abgeglichen werden.

F3: Unsere Maschine stand etwa zwei Jahre lang im Lager, bevor sie wieder in Betrieb genommen wurde. Der Antrieb war nicht ausgefallen — er wurde einfach mit der Maschine gelagert. Müssen wir etwas tun, bevor wir den Antrieb einschalten?

Längere Lagerung birgt zwei potenzielle Bedenken für Servoverstärker dieser Generation. Erstens verlieren die Elektrolytkondensatoren im DC-Zwischenkreisbereich allmählich ihre Ladekapazität, wenn sie über einen langen Zeitraum nicht mit Strom versorgt werden — ein Prozess, der als Kondensatordegradation bezeichnet wird. Bei Lagerzeiten von zwei Jahren oder mehr ist eine kontrollierte Einschaltsequenz ratsam: den Antrieb allmählich mit einem Spartransformator (Variac) bei reduzierter Spannung über einen Zeitraum von dreißig bis sechzig Minuten hochfahren, damit sich die Kondensatoren unter sanften Bedingungen regenerieren können, bevor die volle Spannung angelegt wird. Zweitens sollten alle Steckverbinder oder Kontaktflächen, die während der Lagerung Feuchtigkeit ausgesetzt waren, vor dem Anschließen auf Oxidation geprüft werden. Intern sollte der Antrieb selbst auf Anzeichen von Kondensationsschäden untersucht werden. Wenn die Lagerumgebung klimatisiert war und das Gerät in der Originalverpackung gelagert wurde, ist das Risiko geringer — aber der Schritt zur Kondensatorpflege ist eine sinnvolle Vorsichtsmaßnahme, unabhängig von den Lagerbedingungen.

F4: Wir verwalten die Wartung mehrerer kleiner CNC-Maschinen und mehrere wurden für potenzielle Antriebsprobleme gemeldet. Gibt es eine Möglichkeit, den Zustand des Antriebs zu testen, ohne die Module auszubauen und zu versenden?

 Die In-situ-Bewertung des Zustands von α-Serie-Servoverstärkern hat einige praktische Grenzen, aber es gibt nützliche Diagnoseansätze, die keinen Modulausbau erfordern. Der Diagnosebildschirm der CNC-Steuerung kann Echtzeit-Stromrückkopplungsdaten, Geschwindigkeitsfehler und Positionsfehler anzeigen — ungewöhnliche Muster in diesen Werten während der normalen Achsenbewegung können auf eine antriebsbedingte Verschlechterung hinweisen, bevor ein vollständiger Fehler auftritt. Die Status-LEDs des Verstärkers liefern bei vielen α-Serie-Modulen auch Informationen zur Fehlerhistorie: ein Muster von wiederkehrenden transienten Alarmen, die sich nach einem Stromzyklus löschen, oder Alarme, die mit spezifischen Lastbedingungen korrelieren, deuten oft auf einen Antrieb mit marginaler thermischer Leistung oder schwacher IGBT-Schaltung hin. Eine physische Inspektion der Antriebskühllüfter ist lohnenswert — ausgefallene oder träge Lüfter sind eine Hauptursache für eine beschleunigte Antriebsverschlechterung. Wenn eine bestimmte Achse seit mehreren Monaten intermittierende Servoalarme ohne klare Motor- oder Kabelursache erzeugt, ist das Antriebsmodul für diese Achse ein vernünftiger nächster Fokus für die Untersuchung.

F5: Wir kaufen im Rahmen eines geplanten Wartungsprogramms in den kommenden Monaten mehrere Teile über mehrere Bestellungen hinweg. Gibt es eine bevorzugte Möglichkeit, diese Einkäufe zu strukturieren, um die besten Ergebnisse bei Preis und Versand zu erzielen?

 Für ein strukturiertes Wartungsprogramm, das mehrere Maschinen über einen längeren Zeitraum abdeckt, ist der effektivste Ansatz, im Voraus eine konsolidierte Anforderungsliste einzureichen — alle erwarteten Teilenummern, geschätzten Mengen und groben Zeitpläne —, auch wenn einzelne Bestellungen gestaffelt erfolgen. Dies ermöglicht es dem Vertriebsteam, die globale Verfügbarkeit aller erforderlichen Varianten auf einmal zu prüfen, diejenigen zu kennzeichnen, die nur begrenzt auf Lager sind oder längere Beschaffungszeiten haben, und Erwartungen darüber zu setzen, welche Artikel in früheren Bestellungen priorisiert werden müssen. Es bildet auch die Grundlage für die Diskussion von kombinierten Versandvereinbarungen für Teilechargen, was die Frachtkosten pro Einheit im Vergleich zu einzelnen Sendungen reduziert. Wartungsmanager, die ihre α-Serie-Ersatzteilbeschaffung vierteljährlich und nicht reaktiv planen, haben in der Regel weniger Notbeschaffungssituationen und geringere Gesamtkosten für Teile — der Sekundärmarkt für diese Antriebe belohnt Käufer, die nicht unter Produktionsausfall-Druck arbeiten.

Richtige Klasse. Richtige Achse. Bestätigter Lagerbestand aus Japan.
