FANUC A06B-6096-H202 AC Servo-Verstärkermodul — Produktbeschreibung

Die Frage der Antriebsdimensionierung, die bei Reparaturen übersehen wird

In Notsituationen besteht die Tendenz, alle FANUC Servo-Verstärkermodule derselben Serie als austauschbar anzusehen — solange die Generation stimmt und die Achsenanzahl übereinstimmt, sollte jede Variante funktionieren. Diese Annahme kostet Zeit und Geld, wenn sie sich als falsch erweist.

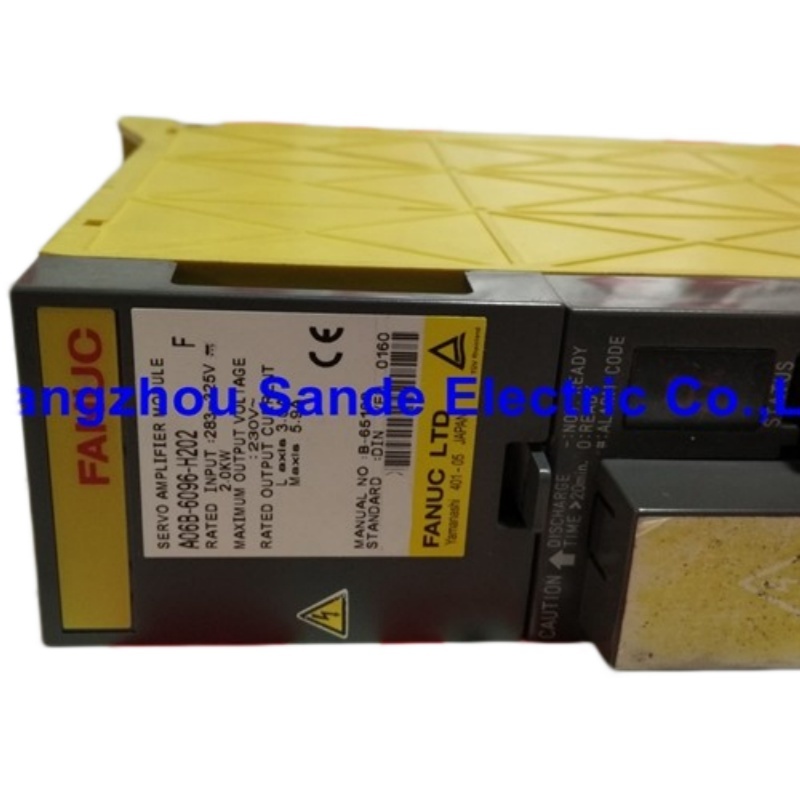

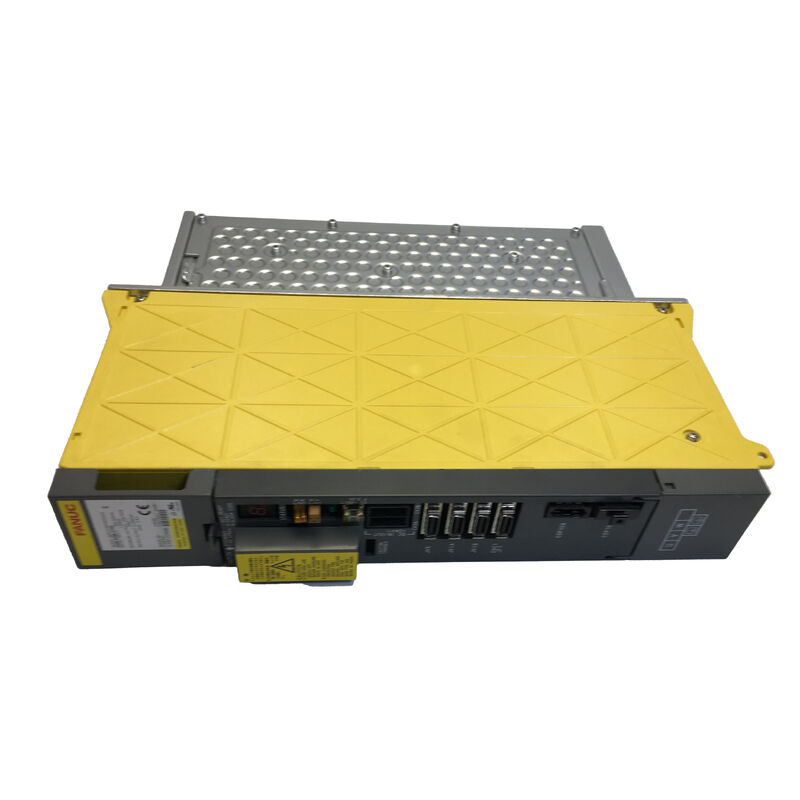

Der A06B-6096-H202 ist ein Zwei-Achsen-Servo-Verstärker aus der FANUC A06B-6096-Serie, der der "02"-Stromklasse zugeordnet ist. Er wurde für Maschinen entwickelt, bei denen die beiden gesteuerten Achsen jeweils kleinere Servo-Motoren mit moderaten Lastprofilen antreiben — nicht die schwersten Achsen in der 6096er-Generation von FANUC, aber gut geeignet für den Anwendungsbereich, den der Maschinenbauer bei der Montage der Ausrüstung spezifiziert hat. Der Austausch gegen eine Zwei-Achsen-Variante mit höherem Strom, wie z. B. den H207, mag als akzeptable Notlösung erscheinen, wenn der H202 nicht verfügbar ist. Die Parameterdaten in der Steuerung sind jedoch auf die spezifische Stromklasse des H202 konfiguriert, und der Betrieb außerhalb dieser Spezifikation ohne Anpassung führt zu eigenen Problemen.

Das richtige Teil für den H202-Steckplatz ist der H202. Wenn dies die Modulnummer auf Ihrem defekten Gerät ist, beginnt hier der Beschaffungsprozess.

Hergestellt in Japan. CE-zertifiziert. Erhältlich in neuem und getestetem, überholtem Zustand. Mindestbestellmenge: 1 Stück.

Die "02"-Stromklasse: Wo sie in der gesamten 6096-Familie vorkommt

Einer der nützlicheren — und manchmal verwirrenderen — Aspekte des Benennungssystems A06B-6096 ist, dass die Stromklassen-Suffixe sowohl bei Zwei-Achsen- als auch bei Drei-Achsen-Varianten vorkommen. Insbesondere die "02"-Klasse erscheint in zwei separaten Modulen, die in derselben Gerätegeneration grundlegend unterschiedliche Achsenkonfigurationen bedienen.

Der H202 und der H302 teilen sich dieselbe "02"-Stromklasse, was bedeutet, dass die Motorstrombelastbarkeiten, für die sie ausgelegt sind, im selben Bereich liegen — aber einer treibt zwei Achsen und der andere drei. In einer Maschine, die sowohl einen H302 als auch einen H202 zusammen verwendet, ist es nicht ungewöhnlich, dass die Motoren der drei Achsen des H302 und die Motoren der zwei Achsen des H202 ähnliche Rahmengrößen haben, da die Stromklasse sie alle einer ähnlichen allgemeinen Leistungsklasse zugeordnet hat.

Was das in der Praxis bedeutet: Wenn Sie eine Maschine mit einem H302 und einem H202 haben und ein Servo-Fehleralarm an einer der Achsen des H202 auftritt, ist es erwähnenswert, dass der Motor, der an diese Achse angeschlossen ist, möglicherweise im selben Leistungsbereich liegt wie die des H302 — was auf ein gemeinsames vorgelagertes Versorgungsproblem oder einen Kabelbruch hindeuten könnte, bevor man zu dem Schluss kommt, dass das H202-Modul selbst ausgefallen ist.

Dekodierung des H202-Suffixes

"2" — Die führende Ziffer bestätigt, dass es sich um ein Zwei-Achsen-Modul handelt. Zwei unabhängige Servoachsen werden von einer einzigen physischen Einheit gesteuert, die einen gemeinsamen Netzteilbereich teilt, aber individuelle Antriebskanäle für jede Achse beibehält.

"02" — Die nachfolgenden Ziffern bezeichnen die Stromausgangsklasse dieses Moduls. Die "02"-Klasse ist das untere Ende des Strombereichs in der Zwei-Achsen-6096-Familie, was den H202 zur natürlichen Wahl für Maschinen macht, die auf kleinere FANUC AC-Servomotoren ausgelegt sind, bei denen keine hohe Dauerstromabgabe erforderlich war.

Wie bei allen Auflistungen der 6096-Serie enthält die URL dieser Seite "AO6B-6O96-H2O2" — ein bekannter OCR-Artefakt, bei dem numerische Nullzeichen in der Schriftart des FANUC-Etiketts als Buchstabe O gelesen werden. Die korrekte Teilenummer für Bestellungen, Querverweise und Dokumentationszwecke ist immer A06B-6096-H202, mit rein numerischen Zeichen. Beide Zeichenfolgen beziehen sich auf dieselbe physische Einheit.

Spezifikationen

Welche Art von Maschine verwendet einen H202?

Die Stromklasse des A06B-6096-H202 deutet auf Maschinen hin, deren Achslastanforderungen im leichteren Bereich des Betriebsbereichs der 6096-Serie liegen. Mehrere Geräteklassen passen zu diesem Profil.

Kompakte Zwei-Achsen-CNC-Drehmaschinen. Ein einfaches Zwei-Achsen-Drehzentrum — X-Achse für Querschlitten, Z-Achse für Längsschlitten — gepaart mit kleineren Servomotoren ist eine der geradlinigsten H202-Konfigurationen. In diesen Maschinen kann der H202 der einzige Servo-Verstärker im Schrank sein, der beide Achsen von einem einzigen Modul aus steuert. Jeder Servo-Alarm an der X- oder Z-Achse in einer solchen Maschine lenkt die Aufmerksamkeit sofort auf den H202 und die damit verbundenen Komponenten.

Zusätzliche Leichtachsenpaare in größeren Maschinen. In komplexeren Bearbeitungszentren oder Spezialgeräten können die schwereren Hauptachsen von einem Modul mit höherem Strom oder einem ganz anderen Modultyp angetrieben werden, während ein Paar leichterer Zusatzachsen — ein Rundtisch und ein Reitstock, z. B. oder ein Teilefördermechanismus mit zwei gesteuerten Achsen — einem H202 zugewiesen wird. In diesen Fällen repräsentiert der H202 den Bereich mit geringerem Bedarf der Achsgruppe, und sein Ausfall lässt diese Zusatzfunktionen außer Betrieb, während die Hauptachsen normal weiterlaufen.

Achsenpaare von Drahterodiermaschinen. Drahterodiermaschinen aus der Ära der 6096-Serie steuerten oft die X/Y-Tischachsen über ein Zwei-Achsen-Modul mit einer moderaten Stromklasse, da die Achslast bei Drahterodiermaschinen eher durch Präzision und sanftes Anfahren bei niedriger Geschwindigkeit als durch hohen Strombedarf gekennzeichnet ist. Die Stromklasse des H202 stimmt mit diesem Anwendungsprofil überein.

In jedem Fall ist der gemeinsame Nenner, dass die Motoren der beiden Achsen des H202 für den Betrieb innerhalb der "02"-Stromklasse gemäß der ursprünglichen Spezifikation des Maschinenbauers ausgelegt waren — und die Einhaltung dieser Spezifikation bei einem Austausch sorgt für ein stabiles, korrekt abgestimmtes Achsenverhalten nach dem Austausch.

Hinweis zur Beschaffung von Modulen mit niedriger Stromklasse

Es gibt eine vernünftig klingende Logik, die Wartungsteams manchmal in die Irre führt: Wenn ein Modul mit niedriger Stromklasse nicht verfügbar ist, warum nicht eine Variante mit höherer Stromklasse aus derselben Familie verwenden? Die Achsenanzahl stimmt, die Generation stimmt, und der Gebrauchtmarkt hat oft mehr Module mit hoher Stromklasse verfügbar.

Die praktische Antwort ist, dass es vollständig davon abhängt, welche Änderungen neben dem Austausch vorgenommen werden. Eine andere Stromklasse bedeutet, dass die im CNC-Controller gespeicherten Servo-Parameter — einschließlich der Einstellungen für die Stromschleifenverstärkung, maximalen Stromgrenzen und zugehörigen Abstimmungswerte — auf die Spezifikationen des ursprünglichen Moduls kalibriert sind. Der Einbau eines H207 in einen H202-Steckplatz ohne entsprechende Parameteranpassungen führt zu einer Achse, die unter Last unregelmäßig reagieren, Störmeldungen erzeugen oder schlecht abgestimmt sein kann. Diese Anpassungen erfordern den Zugriff auf die ursprüngliche Maschinendokumentation und Kenntnisse der FANUC Servo-Parameterstruktur für diese Steuerungsgeneration.

Wenn der H202 über den Sekundärmarkt verfügbar ist, ist der einfachere und zuverlässigere Weg, die richtige Variante zu beschaffen und die Controller-Parameter unverändert zu lassen. Das ist der unkomplizierte Wartungsansatz, und deshalb behält der H202 eine konstante Nachfrage, auch wenn Varianten mit höherem Strom aus derselben Serie manchmal in größeren Mengen erscheinen.

Zustand, Garantie und Rückgabe

Neue / Originalgeräte haben eine 12-monatige Garantie und stellen die sauberste Option in Bezug auf langfristige Zuverlässigkeit dar. Der Lagerbestand stammt aus der ursprünglichen FANUC-Produktion; diese Geräte wurden nicht installiert oder Verschleiß ausgesetzt.

Getestete, überholte Geräte haben eine 3-monatige Garantie und werden aus stillgelegten, aufgerüsteten oder zerlegten Maschinen zurückgewonnen. Die Geräte werden vor der Auflistung funktionsgeprüft. Für Einrichtungen, die knappe Wartungsbudgets verwalten oder bei denen der H202 als Ersatzteil statt für die sofortige kritische Produktion benötigt wird, bietet der getestete, überholte Lagerbestand eine funktionierende Komponente zu geringeren Anschaffungskosten.

Rückgabebedingungen: Melden Sie physische Schäden, Beschreibungsabweichungen oder unvollständige Lieferungen am selben Tag oder am folgenden Werktag nach Erhalt. Geräte, die innerhalb von 4 Tagen nach Erhalt als nicht funktionsfähig befunden werden, können zurückgegeben werden. Die Garantie deckt keine Schäden ab, die durch falsche Installation, Motorseitenfehler, die in den Antrieb zurückgeführt werden, oder Controller-Parameterfehler nach der Lieferung entstehen. Rücksendungen werden nicht für falsche Käufe oder Meinungsänderungen akzeptiert — überprüfen Sie die Teilenummer auf dem physischen Etikett vor der Bestellung.

Versand und Zahlung

Versand: 2 bis 4 Werktage nach bestätigter Zahlung, Lager Guangzhou.

Spediteure: DHL und FedEx für internationale Sendungen. Abholung im lokalen Lager in Guangzhou nach Vorankündigung möglich.

Kombinierte Bestellungen: Mehrere Komponenten können zusammen versendet werden. Praktisch, wenn Sie den H202 zusammen mit anderen 6096-Serienmodulen, Steuerungsplatinen oder Servokabeln für dieselbe Maschinenüberholung beschaffen.

Zahlung: T/T Banküberweisung für alle Bestellwerte. PayPal und Western Union für Bestellungen bis zu 500 USD.

Importkosten: Alle Zölle, Steuern und Zollgebühren des Ziellandes sind die Verantwortung des Käufers. Käufer in Regionen mit Einschränkungen bei den Speditionsdiensten werden ermutigt, das Team vor der Bestellung zu kontaktieren.

Häufig gestellte Fragen

F1: Meine Maschine verwendet einen H202 und einen H302 im selben Schaltschrank. Beide teilen sich die "02"-Stromklasse — bedeutet das, dass sie austauschbar sind, wenn einer ausfällt?

Sie teilen sich dieselbe Stromklassenbezeichnung, sind aber nicht austauschbar — und der Grund dafür ist der Unterschied in der Achsenanzahl, nicht die Strombelastbarkeit. Der H302 steuert drei Achsen; der H202 steuert zwei. Die CNC-Steuerung weist bestimmten Achsnummern bestimmte Antriebsmodulsteckplätze zu, und diese Zuweisungen spiegeln sich in den Servo-Parameterdaten wider. Der Einbau eines H202 in einen Steckplatz, der einen H302 erwartet, würde eine Achse ohne Antriebsverbindung lassen, unabhängig davon, wie die Stromklassen verglichen werden. Umgekehrt kann der H302 nicht in den H202-Steckplatz passen, da die Steuerung nicht dafür konfiguriert ist, ein Drei-Achsen-Modul an einer Position zu empfangen, an der sie eine Zwei-Achsen-Einheit erwartet. Wenn ein Modul ausfällt, muss der Ersatz sowohl die Achsenanzahl als auch die Stromklasse übereinstimmen — es gibt keinen Kreuztauschpfad zwischen H202 und H302.

F2: Wie verhält sich die "02"-Stromklasse des H202 im Vergleich zur "07"-Klasse des H207 praktisch? Wenn ich nur einen H207 beschaffen kann, was müsste sich ändern?

Die "07"-Klasse im H207 repräsentiert einen höheren Stromausgangsbereich als die "02"-Klasse im H202. Der Einbau eines H207 in einen H202-Steckplatz ist physisch möglich, da das Modul montiert und angeschlossen werden kann. Ohne entsprechende Änderungen der Servo-Parameter in der CNC-Steuerung wird die Stromschleife jedoch für eine andere Antriebsspezifikation konfiguriert, als tatsächlich installiert ist. Dies kann zu Achsenverhalten führen, das von träger Reaktion über Überstromalarme bis hin zu schlecht gedämpften Schwingungen reicht, je nachdem, welche Parameter am stärksten betroffen sind. Damit der Austausch korrekt funktioniert, müssen die relevanten Servo-Tuning-Parameter auf Werte eingestellt werden, die für den H207 bei der tatsächlichen Motorlast geeignet sind — was wiederum den Zugriff auf die ursprünglichen Inbetriebnahme-Daten der Maschine oder die Bereitschaft, die Achse von Grund auf neu abzustimmen, erfordert. Für einen 1:1-Austausch ist die Beschaffung des richtigen H202 die unkomplizierte Option. Der H207-Austausch ist eine Modifikation, kein Ersatz.

F3: Wir haben eine Maschine, die nach einem Umzug drei Jahre lang eingelagert war. Der H202 scheint intakt und ohne sichtbare Schäden zu sein. Was sollten wir überprüfen, bevor wir die Maschine wieder in Betrieb nehmen?

 Die Ruhelagerung ist eine der anspruchsvollsten Bedingungen für Antriebe der 6096er-Serie. Das Hauptproblem sind die Elektrolytkondensatoren im DC-Bus-Bereich — Kondensatoren, die über längere Zeit ungeladen bleiben, unterliegen einer Form von Dielektrizitätsabbau, und das sofortige Anlegen der vollen DC-Bus-Spannung nach langer Ruhezeit kann dazu führen, dass die Kondensatoren einen übermäßigen Ladestrom ziehen, was zu internen Schäden führen kann. Die Standardmaßnahme ist eine schrittweise Spannungsregeneration: die Versorgungsspannung über einen Zeitraum inkrementell mit einem variablen Spartransformator erhöhen, anstatt die volle Netzspannung direkt anzulegen. Für einen Antrieb, der drei Jahre lang gelagert wurde, ist dieser Prozess ernst zu nehmen. Überprüfen Sie außerdem alle Steckverbinderkontakte auf Oxidation, prüfen Sie den Lüfter auf Lagerwiderstand (insbesondere wenn die Lagerumgebung Temperaturschwankungen aufwies) und stellen Sie sicher, dass keine Feuchtigkeit in das Modulgehäuse eingedrungen ist. Ein Antrieb, der diese Prüfungen besteht und nach einigen Achsenbewegungszyklen bei niedriger Vorschubgeschwindigkeit sauber läuft, hat sich wahrscheinlich erfolgreich reaktiviert.

F4: Der ausgefallene H202 an unserer Maschine zeigt keine offensichtlichen Brandspuren oder Komponentenschäden. Können wir davon ausgehen, dass es sich um einen Soft-Fehler handelt, der ohne Austausch behoben werden kann?

Das äußere Erscheinungsbild ist kein zuverlässiger Indikator für die interne Gesundheit von Servo-Antrieben dieser Generation. Die häufigsten Ausfallarten bei Hardware der 6096er-Serie — Kondensatorabbau, Verschlechterung der IGBT-Gate-Treiber-Schaltung und Beschädigung von Leistungstransistor-Übergängen — hinterlassen keine sichtbaren Spuren an der Außenseite des Moduls. Ein physisch intakt aussehender Antrieb kann eine Ausgangsstufe haben, die den Laststrom nicht aufrechterhalten kann, oder eine Schutzschaltung, die sofort bei Achsenbewegung auslöst, obwohl sie sich ohne Fehler einschaltet. Bevor Sie zu dem Schluss kommen, dass der H202 ausgefallen ist, sollten Sie prüfen, ob der Fehler nach dem vollständigen Ausschalten der Steuerung und dem Neustart mit den Achsen in ihrer Referenzposition behoben wird und ob der Alarmcode auf dem CNC-Display auf einen internen Antriebsfehler im Gegensatz zu einem Encoder- oder Kabelfehler hinweist. Wenn der Alarm bei mehreren Neustarts bestehen bleibt und der Encoder/Kabelweg ausgeschlossen wurde, ist das Antriebsmodul die wahrscheinlichste Ursache, unabhängig von seinem äußeren Zustand.

F5: Wir erwägen den Kauf von zwei H202-Einheiten — eine für die sofortige Installation und eine als Ersatzteil auf Lager. Gibt es etwas Besonderes, worauf wir bei einem Ersatzteil achten sollten, das möglicherweise ein bis zwei Jahre gelagert wird?

Bei geplanten Ersatzteilen auf Lager ist der Zustand der Elektrolytkondensatoren zum Zeitpunkt der Beschaffung wichtiger als bei einer sofort zu installierenden Einheit. Wenn Sie eine überholte Einheit für Lagerbestände anfordern, sollten Sie fragen, ob die Einheit unter tatsächlichen Lastbedingungen getestet wurde und nicht nur eingeschaltet und initialisiert wurde — ein Lasttest deckt die Kondensator- und IGBT-Gesundheit auf eine Weise auf, die ein Einschalten ohne Last nicht tut. Neue Originalware ist, falls verfügbar, die konservativere Wahl für langfristige Ersatzteile auf Lager, da die Kondensatoren vor der Lagerung weniger Gesamtzeit im Einsatz waren. Sobald Sie die Ersatzteile auf Lager haben, lagern Sie sie in einer temperaturstabilen, feuchtigkeitsarmen Umgebung, fern von direkter Sonneneinstrahlung und Vibrationen, um ihren Zustand zu erhalten. Einige Einrichtungen führen auch ein periodisches Einschalten von Ersatzteilen alle zwölf Monate oder so durch, um die Kondensatoren durch einen Ladezyklus laufen zu lassen, um ihre Dielektrikumsschicht zu erhalten — eine Praxis, die die zuverlässige Lagerfähigkeit von älteren Antriebskomponenten spürbar verlängert.

Die richtige Klasse. Die richtigen Achsen. Die richtige Generation.
