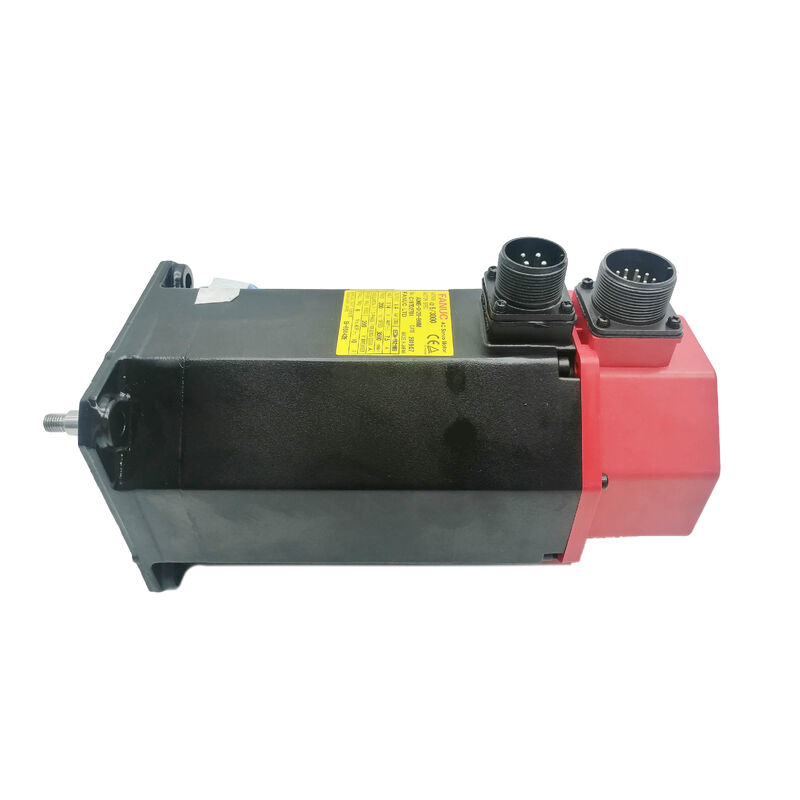

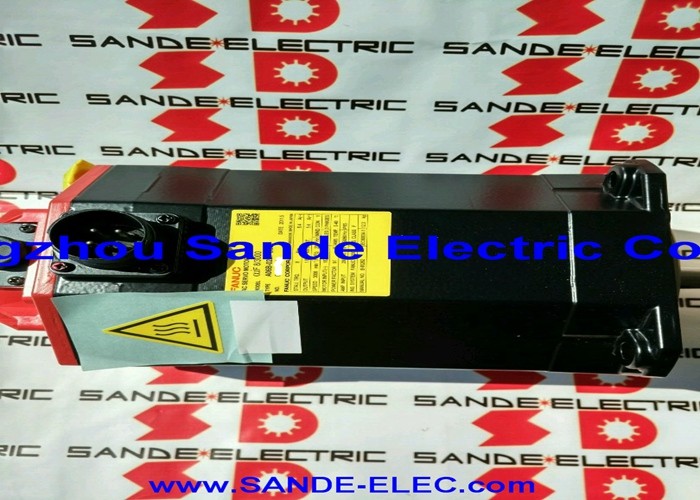

Industrieller Servomotor
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-0153-B077 |
Teilenummer: A06B-0153-B077
Serie: ALPHA AC-Servomotor
Modell: A30 / 3000
Status: Vom Hersteller eingestellt — überholte & Restbestände verfügbar
Zustand: Überholt / Austausch / Gebraucht
Der Fanuc A06B-0153-B077 ist ein robuster AC-Servomotor der ALPHA-Serie — Modell A30/3000 — der sich auf einer deutlich anderen Stufe befindet als die kompakten AC12- und AC22-Motoren, die auf dem CNC-Servomotorenmarkt häufiger vorkommen.
Mit 4,8 kW Leistung, 30 Nm Anlaufdrehmoment, 168 V Dreiphasen bei 200 Hz und 17 A Dauerstrom ist dies ein Motor für die größeren Achsantriebe von mittelgroßen bis großen CNC-Werkzeugmaschinen: Achsen, die signifikante mechanische Massen bewegen, aggressiven Schnittkräften widerstehen und die Positioniergenauigkeit unter Lastbedingungen aufrechterhalten müssen, die kleinere Motoren nicht aushalten können.
Mit einem Gewicht von ca. 41 kg ist der A06B-0153-B077 nach Servomotorenstandards eine physisch imposante Einheit.
Dieses Gewicht ist eine direkte Folge der Kupferwicklungsmasse und des laminierten Eisenkernvolumens, die erforderlich sind, um zuverlässig 30 Nm Anlaufdrehmoment zu liefern.
Er ist mit einer glatten Welle und dem inkrementellen Impulscoder I64 ausgestattet, konfiguriert für kupplungsbasierte Antriebsanordnungen und inkrementelles Achs-Feedback, die bei Fanuc-ausgestatteten Bearbeitungszentren und Drehzentren seiner Generation Standard waren.
Fanuc hat diesen Motor eingestellt. Die Maschinen, in die er eingebaut wurde, wurden nicht eingestellt — und für die Betriebe, die sie noch betreiben, ist eine zuverlässige Quelle für servicefähige A06B-0153-B077-Einheiten eine unkomplizierte Produktionsnotwendigkeit.
| Parameter | Wert |
|---|---|
| Nennleistung | 4,8 kW |
| Anlaufdrehmoment | 30 Nm |
| Nennstrom | 17 A |
| Spitzenstrom | 34 A |
| Motorspannung | 168 V |
| Nennfrequenz | 200 Hz |
| Phase | 3-phasig |
| Maximale Drehzahl | 3.000 U/min |
| Encoder | I64 Inkrementeller Impulscoder (64.000 ppr) |
| Wellentyp | Glatte Welle (glatt — ohne Keilnut) |
| Bremse | Keine |
| Gewicht | ca. 41 kg |
| Serie | ALPHA — A30/3000 |
| Herstellerstatus | Eingestellt |
Die Bezeichnung AC30 spiegelt Fanucs nominale Drehmomentklasse für diesen Motor wider — 30 Nm Anlaufdrehmoment — und die Nenndrehzahl von 3.000 U/min platziert ihn am oberen Ende der größeren ALPHA AC-Rahmenmotoren.
Zusammen definieren diese Parameter einen Motor, der für die Art von Achsarbeiten geeignet ist, für die die AC12- und AC22-Familien einfach nicht ausgelegt sind: Hauptspindelpositionierung auf großen Drehzentren, schwere Z-Achsenantriebe auf Portalsystem-Bearbeitungszentren oder die Hauptachse einer Maschine, bei der die kombinierte Masse des Arbeitstisches, der Vorrichtung und des Werkstücks eine reflektierte Trägheit erzeugt, die kleinere Rahmen ohne Geschwindigkeitsloop-Instabilität oder anhaltenden Überstrom nicht bewältigen können.
Mit 4,8 kW und 3.000 U/min liefert der A30/3000 seine Nennleistung bei einer Betriebsdrehzahl, die sowohl für Konturbearbeitungen als auch für schnellere Verfahrbewegungen geeignet ist, die die Nebenzeiten auf Maschinen mit langen Achswegen verkürzen.
Der Spitzenstrom von 34 A — doppelt so hoch wie der kontinuierliche Nennstrom — liefert das Beschleunigungsmoment, das für schnelle Verfahrten auf einer schweren Achse erforderlich ist, ohne dass ein überdimensioniertes Antriebsmodul für normale Schnittlasten benötigt wird.
Das Körpergewicht von 41 kg ist die praktische Realität, die bei jeder Wartungsmaßnahme an diesem Motor berücksichtigt werden muss.
Die Demontage und Wiederinstallation des Motors erfordert mechanische Unterstützungsausrüstung — einen Hebezeug oder eine Laufkatze mit entsprechender Tragfähigkeit — und die Kupplungs- oder Antriebsstrangverbindung muss wieder eingerastet und mit dem ordnungsgemäß gestützten Motor ausgerichtet werden. Dies ist kein Motor, der schnell von einem Techniker ohne Planung ausgetauscht werden kann.
Die glatte, gerade Welle des A06B-0153-B077 überträgt das Drehmoment über die Klemmkraft der Kupplung — keine Keilnut sorgt für zusätzliche mechanische Verzahnung. Für einen Motor, der bei dieser Rahmengröße 30 Nm Anlaufdrehmoment liefert, müssen die Auswahl der Kupplung und das Anzugsdrehmoment der Installation für die Last geeignet sein.
Präzisions-Servokupplungen mit der richtigen Bohrungsgröße und Nenn-Drehmomentkapazität sind erforderlich; unterdimensionierte Kupplungen bergen die Gefahr des Durchrutschens während der Achsbeschleunigung bei schweren mechanischen Lasten, was zu Positionsfehlern führt, die sich im Laufe der Zeit ansammeln, ohne dass eine sofort offensichtliche Fehleranzeige vorliegt.
Die glatte, gerade Welle vereinfacht auch die Entfernung der Kupplung während der Wartung im Vergleich zu Varianten mit Keilnut, bei denen die Keilnut entfernt werden muss, bevor die Nabe abgenommen werden kann. Für einen so schweren Motor, der regelmäßige Servicezugänge benötigt, hat diese Einfachheit einen praktischen Wert im Feld.
Varianten mit Keilnut existieren innerhalb der A06B-0153-Familie — die Suffixe B075 und B175 tragen Keilnuten — aber der B077 ist die Spezifikation für die glatte Welle, und die Maschinen, die um ihn herum gebaut sind, sind für glatte Wellenkupplungsanordnungen ausgelegt.
Der I64 ist ein inkrementeller Encoder mit 64.000 Impulsen pro Umdrehung, der in die Rückseite des Motorgehäuses integriert ist. Er liefert Positions- und Geschwindigkeitsrückmeldungen an den ALPHA-Servoverstärker, wobei die CNC die absolute Achsposition durch eine Referenzfahrt bei jedem Maschinenstart ermittelt.
Bei einer maximalen Drehzahl von 3.000 U/min erzeugt der I64 3,2 Millionen Impulse pro Sekunde — die Bandbreite des Feedbacks, die der ALPHA-Servoverstärker für diese Motorklasse erwartet.
Bei einem Motor dieses Alters und dieser Gewichtsklasse sind der I64-Encoder und sein Anschluss die Komponenten, die bei der Bewertung einer gebrauchten Einheit die sorgfältigste Inspektion verdienen.
Der Encoderkörper ist am Heck des Motors montiert und mechanischen Vibrationen ausgesetzt, die ein 41 kg schwerer Motor während des normalen Betriebs durch seine Struktur überträgt.
Die Integrität des Steckverbinders und der Zustand des Kabelausgangs sind die häufigsten Encoder-bezogenen Ausfallmodi bei schweren Motoren mit langer Servicehistorie, die sich typischerweise als Positionsfehler oder Encoder-Alarmcodes am Antrieb bemerkbar machen, bevor der Fehler katastrophal wird.
Der A06B-0153-B077 ist kompatibel mit Fanuc ALPHA-Serie Servoverstärkern — SVM-Modulen —, die für die Anforderungen von 17 A Dauerstrom / 34 A Spitzenstrom des A30/3000 ausgelegt sind. Er integriert sich in die Fanuc CNC-Steuerungsplattformen, die während seiner Produktionszeit aktuell waren: Steuerungen der Serien 0, 0i, 15, 16, 18 und 21.
Der Servoverstärker muss mit dem Motortyp-Code für den A30/3000 parametriert werden, bevor die Achse betrieben wird — eine falsche Parametrierung beeinflusst das Verhalten des Geschwindigkeitsreglers und die Stromgrenzen in einem Ausmaß, bei dem Fehler zu einer schädlichen Überstromung führen, anstatt nur zu einer trägen Reaktion.
Angesichts des Alters dieser Motorenserie und der Bandbreite an Steuerungs- und Antriebs-Upgrades, die Maschinen seit der ursprünglichen Fertigung erfahren haben könnten, ist es ratsam zu bestätigen, dass der vorhandene Servoverstärker für die Stromklasse des A30 ausgelegt ist, bevor ein Ersatzmotor installiert wird.
Ein unterdimensionierter Verstärker, der mit diesem Motor gepaart ist, erreicht seine Stromgrenze während der Achsbeschleunigung und führt unter normalen Betriebsbedingungen zu anhaltenden Antriebsfehlern.
Fanucs Einstellung des A06B-0153-B077 spiegelt einen Generationswechsel des Produkts wider und nicht eine Aussage über die Servicefähigkeit des Motors.
Die ALPHA-Serie wurde schließlich durch die Generationen Alpha i und Beta i abgelöst, aber die Maschinenwerkzeuge, die um die frühere ALPHA-Serie herum gebaut wurden, bleiben in der Produktion im Einsatz in Lohnfertigungsbetrieben und Produktionsstätten, wo die Wirtschaftlichkeit, eine bewährte Maschine am Laufen zu halten, die Kosten und die Komplexität einer vollständigen Umrüstung überwiegt.
Für diese Maschinen sind die praktischen Beschaffungsoptionen überholte Originale, geprüfte Neuteile aus Überbeständen und Austauschprogramme über spezialisierte Servomotoren-Reparaturunternehmen, die mit der ALPHA A30-Serie vertraut sind.
Mit 41 kg sind die Versandkosten für diesen Motor erheblich — er qualifiziert sich als Frachtgut und nicht als Paket, was sowohl die Logistik der Beschaffung als auch die Wirtschaftlichkeit von Reparatur- versus Austauschentscheidungen beeinflusst.
Bei der Bewertung einer überholten Einheit sollte das Gewicht allein nicht als Zeichen des Zustands missverstanden werden.
Ein 41 kg schwerer Motor kann degradierte Wicklungen, verschlissene Lager oder einen kompromittierten Encoder haben und sich dennoch solide anfühlen. Dokumentierte Prüfergebnisse — Wicklungswiderstand, Isolationswiderstand, Encoder-Ausgang, Leerlauf-Hochlauf — sind die entscheidenden Beweise, nicht das Aussehen.
F1: Welcher ALPHA-Servoverstärker ist mit dem A06B-0153-B077 kompatibel?
Der A30/3000 benötigt ein SVM-Modul der ALPHA-Serie, das für mindestens 17 A Dauerstrom und 34 A Spitzenstrom ausgelegt ist. Kompatible Antriebsmodule sind das SVM1-40L und verwandte ALPHA-Verstärker in der richtigen Stromklasse.
Der Motortyp-Parameter im Servoantrieb muss vor dem Betrieb der Achse auf die A30/3000-Spezifikation eingestellt werden. Bestätigen Sie die Antriebskompatibilität, bevor Sie einen Ersatzmotor bestellen, insbesondere bei Maschinen, die seit der ursprünglichen Fertigung Steuerungs- oder Antriebs-Upgrades erhalten haben.
F2: Warum ist der A06B-0153-B077 im Vergleich zu anderen ALPHA-Serienmotoren so schwer?
Das Anlaufdrehmoment von 30 Nm des A30 erfordert erheblich mehr Kupferwicklungsmasse und laminiertes Eisenkernvolumen als die AC12- oder AC22-Motoren aus kleineren Rahmen. Das Gewicht von 41 kg ist eine direkte physikalische Folge des elektromagnetischen Designs, das erforderlich ist, um dieses Drehmomentniveau zuverlässig im Nennbetriebszyklus zu liefern.
Es gibt keine leichte Alternative, die in dieser Motorklasse ein gleichwertiges Drehmoment liefert — das Gewicht ist der Leistungdichte inhärent, die das Design erreicht.
F3: Der Motor ist eingestellt — sind überholte Einheiten für den Produktionsbetrieb zuverlässig?
Ja, vorausgesetzt, sie stammen aus einer Werkstatt mit dokumentierter ALPHA-Serien-Reparaturfähigkeit und überprüfbaren Prüfverfahren. Ein ordnungsgemäß überholter A30/3000 wird vor dem Verkauf mit neuen Lagern, getesteten Wicklungen auf Widerstandsbalance und Isolationsintegrität, geprüftem I64-Encoder und einem vollständigen Leerlauf-Hochlauf versehen.
Der ALPHA A30 ist ein gut verstandener Motor in der spezialisierten Servoreparatur-Community — seine Ausfallmodi, Ersatzteile und Serviceverfahren sind dokumentiert. Bestehen Sie auf Prüfdokumentation, nicht nur auf einer Sichtprüfung.
F4: Was ist der Unterschied zwischen den Varianten B077 und B075 oder B175 in der A30/3000-Familie?
Der B077 hat eine glatte gerade Welle, keine Keilnut und keine Bremse — die Basiskonfiguration für kupplungsbasierte Antriebsanordnungen ohne Haltebremse für vertikale Achsen. Der B075 hat je nach Unter-Suffix eine glatte oder eine gewellte Welle, ebenfalls ohne Bremse.
Der B175 verfügt über eine integrierte Haltebremse für vertikale Achsen oder Anwendungen mit Schwerkraftbelastung. Alle teilen sich die elektrische Spezifikation A30/3000 (4,8 kW, 168 V, 200 Hz, 17 A, I64-Encoder) — die Unterschiede liegen in der Wellenkonfiguration und dem Bremsstatus. Überprüfen Sie, welche Variante installiert ist, bevor Sie einen Ersatzmotor bestellen.
F5: Was sind die kritischen Inspektionspunkte an einem gebrauchten A06B-0153-B077?
Bei 41 kg benötigt der Motor während der Inspektion mechanische Unterstützung — versuchen Sie nicht, ihn ungestützt zu halten, während Sie die Welle überprüfen. Drehen Sie die Welle von Hand, um auf Lagerrauhigkeit zu prüfen, wobei zu beachten ist, dass das vordere Lager eines Motors dieser Größe eine erhebliche Radiallast trägt.
Messen Sie den Dreiphasen-Wicklungswiderstand auf Balance zwischen allen Phasen und prüfen Sie den Isolationswiderstand gegen Erde. Überprüfen Sie den I64-Encoder-Anschluss auf Korrosion der Pins und den Kabelausgang auf Beschädigungen oder Scheuerstellen. Prüfen Sie das Ende der glatten Welle auf Kontaktspuren der Kupplung oder Fretting.
Ein Prüfstandlauf unter kontrollierten Bedingungen mit Überwachung des Encodersignals ist der richtige Verifizierungsstandard, bevor dieser Motor wieder auf einer Produktionsachse montiert wird.
