Industrieller Servomotor
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-0146-B077 |
Teilenummer: A06B-0146-B077
Serie: ALPHA AC-Servomotor
Modell: A22 / 1500
Status: Vom Hersteller eingestellt — Überholte & Gebrauchtware verfügbar
Zustand: Überholt / Austausch / Gebraucht

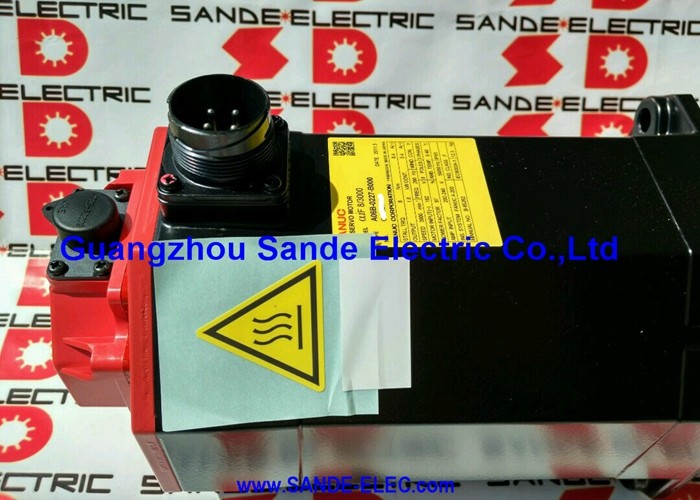

Der Fanuc A06B-0146-B077 ist ein 3 kW AC-Servomotor aus der ALPHA-Serie von Fanuc — Modell A22/1500 — die glatte gerade Welle, keine Bremse, inkrementelle Encoder-Konfiguration innerhalb der AC22-Drehmomentklasse, die mit maximal 1.500 U/min läuft.
Mit 22 Nm Stillstandsdrehmoment, 179 V dreiphasig bei 100 Hz und 11 A Dauerstromaufnahme ist dies ein drehmomentdichter Niedrigdrehzahlmotor, der für die Art von schweren Achsantrieben an kleinen bis mittleren CNC-Werkzeugmaschinen entwickelt wurde, die eine anhaltende Kraftabgabe anstelle von Hochgeschwindigkeitsfahrten erfordern.

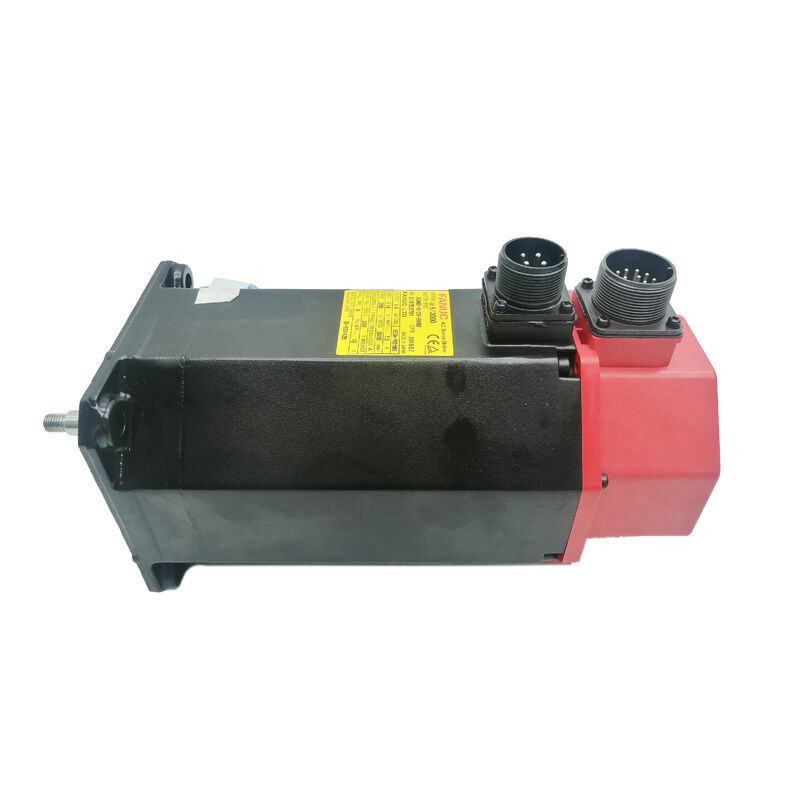

Die rote Endkappe kennzeichnet ihn als ALPHA-Generation — eine der am weitesten verbreiteten Servomotorserien in der CNC-Werkzeugmaschinenindustrie während ihrer Produktionszeit.
Der A22/1500 war insbesondere eine gängige Spezifikation für X-, Y- und Z-Achsenantriebe an Bearbeitungszentren und Drehzentren, bei denen die bewegten Massen erheblich waren und die Leistung der Maschine davon abhing, wie gut diese Achsen Schnittlasten widerstanden und gleichzeitig die Vorschubgenauigkeit beibehielten.
Fanuc hat diesen Motor eingestellt, aber die Maschinen, für die er entwickelt wurde, sind weltweit weiterhin in Produktionsumgebungen im Einsatz, wodurch die Nachfrage nach wartungsfähigen Ersatzgeräten weiterhin hoch ist.
| Parameter | Wert |
|---|---|
| Nennleistung | 3 kW (Dauer) |
| Stillstandsdrehmoment | 22 Nm |
| Stillstandsstrom | 12 A |
| Nennstrom | 11 A |
| Motorspannung | 179 V |
| Nennfrequenz | 100 Hz |
| Phase | 3-phasig |
| Maximale Drehzahl | 1.500 U/min |
| Encoder | I64 Inkrementeller Impulscoder (64.000 ppr) |
| Wellentyp | Glatte gerade Welle (keine Passfeder) |
| Bremse | Keine |
| Rotorträgheit | 0,012 kg·m² |
| Isolationsklasse | F |
| Eingangsversorgung | 200–230 VAC Wechselrichter |
| Serie | ALPHA — A22/1500 |
| Herstellerstatus | Eingestellt |
Die 1.500 U/min Obergrenze ist der Parameter, der alles über die Anwendung des A22/1500 bestimmt. Im Vergleich zur A22/3000-Variante in der gleichen Drehmomentklasse wurde dieser Motor so konstruiert, dass er die Kraftdichte gegenüber dem Drehzahlbereich priorisiert.
Bei 100 Hz Nennfrequenz und 179 V liefert er 22 Nm Stillstandsdrehmoment von einem Motor, der für 1.500 U/min ausgelegt ist — was eine erhebliche lineare Schubkraft durch eine direkt gekoppelte Kugelumlaufspindel ermöglicht, selbst bei niedrigen Verfahrgeschwindigkeiten.
Für die Maschinen, auf denen dieser Motor spezifiziert wurde, war diese Drehmomentpriorität der richtige technische Kompromiss.
An einem mittelgroßen Bearbeitungszentrum mit einem schweren Arbeitstisch oder einem Drehzentrum mit erheblicher Sattelmasse muss die Achse die programmierte Vorschubgeschwindigkeit gegen reale Schnittkräfte über einen vollen Plan- oder Schruppzyklus halten.
Ein für die Niedrigdrehzahl-Drehmomentabgabe optimierter Motor erledigt diese Aufgabe mit thermischem Spielraum, ohne das Geschwindigkeitsregelkreis-Hunting, das auftreten kann, wenn ein schnellerer Motor mit geringerem Drehmoment während aggressiver Schnitte nahe seiner Dauerstromgrenze betrieben wird.
Die Rotorträgheit von 0,012 kg·m² ordnet diesen Motor der Kategorie mittlerer Trägheit zu — er ist angemessen auf die Kugelumlaufspindel und die mechanische Antriebsträgheit der Achskonfigurationen abgestimmt, für die er entwickelt wurde, ohne dass eine aggressive Servoeinstellung erforderlich ist, um ein stabiles Geschwindigkeitsregelkreisverhalten zu erzielen.
Der A06B-0146-B077 verfügt über eine glatte gerade Welle ohne Passfeder. Die Drehmomentübertragung auf die Kupplungsnabe beruht ausschließlich auf Klemmkraft — die Präzisionsbohrung der Kupplung greift den Wellendurchmesser und hält durch kontrolliertes Anzugsdrehmoment.
Bei einem 3 kW Motor mit 22 Nm Stillstandsdrehmoment an einer Produktionsachse, die kontinuierlich taktet, sind die Kupplungsspezifikation und das Anzugsdrehmoment wichtig.
Eine unterdimensionierte oder falsch angezogene Kupplung kann unter anhaltender Achslast kriechen und kleine Rotationsschlupf erzeugen, der sich im Laufe der Zeit als Positionsfehler ansammelt, ohne eine sofortige Fehlermeldung am Antrieb zu erzeugen.
Präzisionsbalg-, Klauen- oder Scheibenkupplungen, die für den Wellendurchmesser und die Drehmomentabgabe des Motors richtig dimensioniert sind, sind die richtige Wahl für diese Installation.
Wenn ein Ersatzmotor installiert wird, sollte das Anzugsdrehmoment der Kupplungsnabe gemäß den Spezifikationen des Kupplungsherstellers überprüft werden — nicht geschätzt aus der vorherigen Installation —, um sicherzustellen, dass die volle Reibkapazität von Welle zu Nabe genutzt wird.
Der Wellendurchmesser des A22/1500-Gehäuses ist bei den Varianten der A06B-0146-Familie konstant, was die Kupplungsbeschaffung vereinfacht, wenn ein Ersatzmotor ohne mechanische Änderung des Antriebsstrangs installiert wird.
Der I64 ist die Bezeichnung von Fanuc für den inkrementellen Impulscoder, der den 64.000 Pulse pro Umdrehung Encoder integriert hat, der sich an der Rückseite dieses Motors befindet. Er liefert die Positions- und Geschwindigkeitsrückmeldesignale, die der ALPHA-Servo-Verstärker zum Schließen der Regelkreise für die Achspositionierung und Vorschubregelung verwendet.
Bei einer maximalen Drehzahl von 1.500 U/min erzeugt der I64 1,6 Millionen Pulse pro Sekunde — was problemlos innerhalb der Rückmeldeverarbeitungsfähigkeit der ALPHA-Verstärkersysteme liegt, mit denen dieser Motor gekoppelt war.
Der inkrementelle Betrieb stellt die absolute Achsposition durch eine Referenzfahrt (Homing) bei jedem Maschinenstart her.
Die CNC fährt die Achse zu ihrer Referenzposition, liest den Marker-Puls des Encoders, und das Positionsregister wird von dieser Referenz aus eingestellt. Für die Produktionsvorgänge, die dieser Motor unterstützt, ist die Referenzfahrt ein Standard-Startschritt und funktioniert zuverlässig, wenn sowohl der Encoder als auch der Referenzpositionschalter in gutem Zustand sind.
Bei Motoren mit langer Servicehistorie sind der I64-Encoder und sein Anschluss die Ausfallpunkte, die vor der Installation am ehesten inspiziert werden sollten.
Korrosion an den Anschlussstiften, Kabelschäden am Zugentlastungsausgang und Verunreinigungen im Encodergehäuse durch Kühlmitteleintritt sind die häufigsten Ausfallmodi — und sie verursachen Achspositionierungsfehler und Encoder-Alarmcodes, die fälschlicherweise als Servo-Verstärkerfehler diagnostiziert werden können, bevor der Encoder als Ursache identifiziert wird.
Die A06B-0146-Familie umfasst mehrere Konfigurationen des A22/1500-Motors — verschiedene Encoder-Typen, Bremsoptionen und Wellenvarianten, die die gleiche elektrische Kernspezifikation teilen. Der B077 ist die Variante mit glatter gerader Welle, ohne Bremse und mit I64 inkrementellem Encoder.
Weitere bemerkenswerte Mitglieder der Familie sind der B075 (A64 Encoder, glatte Welle, keine Bremse), der B175 (A64 Encoder, mit Bremse) und der B177 (I64, mit Bremse).
Die elektrische Spezifikation — 3 kW, 22 Nm, 179 V, 100 Hz, 11 A — wird von allen diesen Varianten geteilt.
Was sich ändert, ist die Wellen-Subvariante (#7000 für glatte Welle, #7008 für Welle mit Passfeder), der Encoder-Typ und der Bremsstatus.
Die Überprüfung der korrekten Variante vor der Beschaffung eines Ersatzteils ist unerlässlich: Ein Motor mit der richtigen Basisspezifikation, aber der falschen Wellen- oder Encoderart erfordert entweder eine mechanische Änderung des Antriebsstrangs oder Änderungen der Servo-Parameter, bevor er korrekt installiert werden kann.
Der A06B-0146-B077 ist mit Fanuc ALPHA-Serien-Servo-Verstärkern — SVM-Modulen — kompatibel und integriert sich in Fanuc CNC-Steuerungen, einschließlich der Serien 0, 0i, 16, 18 und 21. Der Servo-Verstärker muss mit dem Motortypcode für den A22/1500 parametriert werden, bevor die Achse betrieben wird.
Angesichts des Alters dieser Motorenserie und der Bandbreite an Antriebs- und Steuerungs-Upgrades, die Maschinen seit der ursprünglichen Fertigung durchlaufen haben könnten, ist die Bestätigung, dass der installierte Verstärker die I64 inkrementelle Encoder-Schnittstelle unterstützt, ein lohnenswerter Schritt vor der Installation eines Ersatzmotors.
Bei Maschinen, bei denen der ursprüngliche A06B-0146-B077 seit vielen Jahren ohne Zwischenfälle im Einsatz war, sollte der Ersatzmotor vor der Inbetriebnahme im Produktionsbetrieb gegen die gleiche Servo-Verstärker-Konfiguration getestet werden — ein kurzer Probelauf in einer Testumgebung oder bei niedriger Vorschubgeschwindigkeit verifiziert, dass die Motortyp-Parameter und die Encoder-Schnittstelle korrekt funktionieren, bevor die Maschine wieder in den vollen Produktionszyklus geht.
F1: Was ist der Hauptunterschied zwischen dem A06B-0146-B077 und dem A06B-0146-B075?
Beide sind A22/1500-Motoren mit der gleichen 3kW-Leistung, 22Nm Stillstandsdrehmoment, 179V / 100Hz / 11A Spezifikation, glatter gerader Welle und keiner Bremse.
Der Unterschied liegt im Encoder-Typ: Der B077 verwendet den inkrementellen Impulscoder I64, während der B075 den absoluten Encoder A64 verwendet.
Der A64 behält die Position über Stromzyklen hinweg bei und eliminiert die Referenzfahrt beim Neustart. Der I64 erfordert nach jedem Stromzyklus eine Referenzfahrt.
Beide sind ansonsten mechanisch identisch und verwenden die gleiche Servo-Verstärker-Kopplung — aber die Encoder-Änderung beeinflusst die Servo-Parameterkonfiguration und das Startverhalten der Maschine.
F2: Warum läuft dieser Motor nur mit 1.500 U/min, während die A22/3000-Variante 3.000 U/min erreicht?
Der A22/1500 ist für maximale Drehmomentabgabe bei niedriger Drehzahl ausgelegt. Durch die Begrenzung der Betriebsdrehzahl kann die elektromagnetische Geometrie für eine anhaltende Kraftproduktion optimiert werden — er liefert 22 Nm zuverlässig über den gesamten Bereich von 0–1.500 U/min, ohne die Kompromisse, die mit der Erhöhung der Drehzahlgrenze einhergehen.
Bei schweren Achsantrieben, bei denen die Priorität auf der Aufrechterhaltung der Vorschubgeschwindigkeit unter Last und nicht auf schnellen Verfahrwegen liegt, ist der A22/1500 die richtige Spezifikation. Der A22/3000 tauscht etwas Niedrigdrehzahl-Drehmomentdichte gegen den erweiterten Drehzahlbereich, der für schnellere Maschinen benötigt wird.
F3: Dieser Motor ist eingestellt — was sind die praktischen Beschaffungsoptionen?
Überholte Originale von spezialisierten Servomotoren-Reparaturunternehmen, geprüfte Neuteile aus Überbeständen, wo verfügbar, und Austauschprogramme, bei denen ein getestetes Gerät gegen einen defekten Kern zurückgegeben wird.
Der A22/1500 ist in der Servoreparatur-Community gut etabliert — seine Ausfallmodi, kompatiblen Lager, Encoder-Austauschverfahren und Wellenspezifikationen sind gut dokumentiert. Ein seriöser Aufbereiter kann diesen Motor in produktionsbereiten Zustand versetzen. Bestehen Sie auf dokumentierten Prüfstandergebnissen und nicht nur auf visueller Inspektion, wenn Sie ein Gerät für eine kritische Produktionsachse beschaffen.
F4: Kann der A06B-0146-B077 durch den A06B-0145-B077 (die AC22/1500 IP65-Variante) ersetzt werden?
Der A06B-0145 und der A06B-0146 sind beides A22/1500-Motoren der ALPHA-Serie mit ähnlichen elektrischen Spezifikationen, aber sie stammen aus verschiedenen Untergenerationen und weisen Unterschiede im Encoder-Typ, der Anschlusskonfiguration und der Dichtungsspezifikation auf.
Ein direkter Austausch erfordert die Bestätigung der physischen Montagekompatibilität, die Übereinstimmung der Anschlussbelegung, die Kompatibilität des Encoder-Typs mit dem installierten Servo-Verstärker und die Überprüfung der Servo-Parameter.
Sie sind keine bestätigten Drop-in-Äquivalente — die Teilenummer muss übereinstimmen oder der Austausch muss an der spezifischen Maschine vor der Installation verifiziert werden.
F5: Was sind die wichtigsten Prüfungen bei der Bewertung eines gebrauchten A06B-0146-B077?
Messen Sie den dreiphasigen Wicklungswiderstand auf Gleichmäßigkeit über alle Phasen und prüfen Sie den Isolationswiderstand gegen Erde — dies bestätigt die Wicklungsintegrität. Drehen Sie die Welle von Hand, um Lagerrauschen oder -widerstand zu spüren. Überprüfen Sie den Anschluss des I64-Encoders auf korrodierte oder verbogene Stifte und den Kabelausgang auf Beschädigungen oder Scheuerstellen an der Zugentlastung.
Prüfen Sie das Ende der glatten Welle auf Kupplungsverschleiß oder Schlagspuren. Ein Leerlauf-Probelauf bis zur Nenndrehzahl mit Encoder-Signalprüfung an einem Fanuc-Antrieb ist der richtige letzte Schritt, bevor ein gebrauchtes Gerät für eine Produktionsachse verwendet wird — insbesondere bei einem Motor dieses Alters, dessen Servicehistorie möglicherweise nicht bekannt ist.
