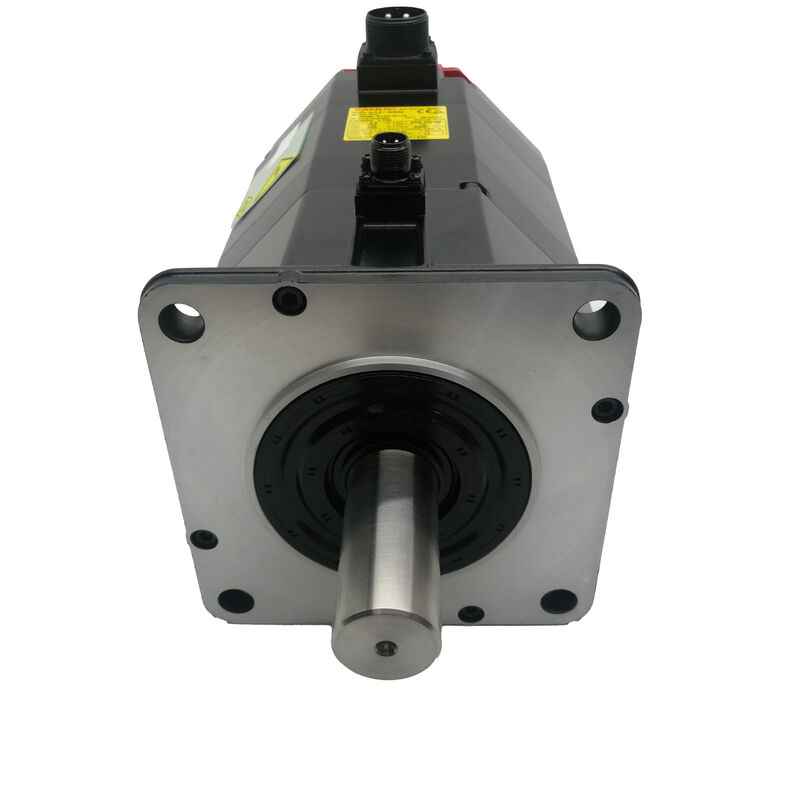

FANUC A06B-0143-B077 AC-Servomotor

Alpha-Serie | 2,8 kW | 3000 U/min | Gebaut für die Anforderungen industrieller CNC

Der Motor, der Produktionslinien am Laufen hält

In einer Welt, in der CNC-Ausfallzeiten in verlorenen Einnahmen gemessen werden, sind die von Ihnen gewählten Komponenten wichtiger, als die meisten Leute zugeben. Der FANUC A06B-0143-B077 hat sich seinen Platz als bevorzugter Servomotor für kleine bis mittelgroße Werkzeugmaschinen verdient – nicht durch Marketing, sondern durch konsistente, nachweisbare Leistung in Tausenden von realen Installationen.

Als Teil der Alpha 12/3000-Familie liefert dieser Motor eine Nennleistung von 2,8 kW mit einem Stillstandsdrehmoment von 12 Nm und läuft mit bis zu 3.000 U/min an einer dreiphasigen 155-V-/200-Hz-Versorgung. Die gerade Keilwelle und der FANUC Alpha I64 Inkrementalgeber (64K ppr) – referenziert als A860-0365-V501 oder A860-0365-T101 – liefern zusammen eine präzise, zuverlässige Positionsrückmeldung, die auch bei hochzyklischen Vorgängen Bestand hat.

Technische Daten im Überblick

Vollständig gekapselt, bürstenlos – und das ändert alles

Die Alpha-Serie von FANUC verwendet ein vollständig gekapseltes, reibungsfreies bürstenloses Design, das es diesen Servomotoren ermöglicht, in anspruchsvollen Umgebungen ohne regelmäßige Bürstenwartung zu arbeiten. Für Werkstätten, die im Mehrschichtbetrieb arbeiten, bedeutet dies direkt weniger ungeplante Stillstände und geringere Gesamtbetriebskosten über die Lebensdauer des Motors.

Die IP67-zertifizierte Abdichtung bietet eine weitere praktische Ebene. Kühlmittelspritzer, luftgetragene Metallpartikel, allgemeiner Werkstattdreck – nichts davon dringt unter normalen Betriebsbedingungen in das Motorgehäuse ein. Es ist die Art von Detail, die unbedeutend erscheint, bis man nicht mehr mit vorzeitigen Lagerausfällen aufgrund von Kontamination zu kämpfen hat.

Wo dieser Motor eingesetzt wird

Entwickelt für kleine bis mittelgroße Werkzeugmaschinen, hat der A06B-0143-B077 eine dokumentierte Installationshistorie in einer Vielzahl von Industrieanlagen. Sie finden ihn häufig im Einsatz bei:

• Vertikale und horizontale Bearbeitungszentren– Vorschubachsensteuerung (X, Y, Z)
• CNC-Drehzentren– X- und Z-Achsenpositionierung
• Leiterplattenbohrmaschinen– wo Hochgeschwindigkeits-, hochpräzise Bewegungen unerlässlich sind
• Mehrachsige Gravur- und Frässysteme
• Gelenkachsen von Industrierobotern

Verstärkerkompatibilität

Der A06B-0143-B077 ist auf das FANUC SVM1-80 Servo-Verstärkermodul abgestimmt, erhältlich als A06B-6079-H105 oder A06B-6096-H105. Diese Kombination ist im offiziellen Handbuch für die Alpha-Serie von FANUC dokumentiert und stellt sicher, dass Stromgrenzen, Überlastschutzschwellen und Antriebsregelungsparameter für diese Leistungsklasse korrekt vorkonfiguriert sind.

Der Motor lässt sich auch nativ mit FANUC CNC-Steuerungen der Familien 0i, 16i, 18i und 21i integrieren, ohne zusätzliche Schnittstellenhardware zu benötigen. Für ältere Systeme, die frühere FANUC-Plattformen verwenden, ist es ratsam, die Kompatibilität der Verstärkerfirmware vor der Installation zu überprüfen.

Hinweis zum Suffix B077 vs. B075

Die Bezeichnung „B077“ steht für einen Alpha I64 Inkrementalgeber – 64.000 Impulse pro Umdrehung. Dieser Motor kann durch einen Encoderwechsel in eine „B075“, „B084“ oder „B088“ Konfiguration umgewandelt werden. Das Suffix „#7008“ bezeichnet eine gerade Welle mit Keilnut. Dieser Motor enthält keine Haltebremse; Modelle mit Bremse tragen Teilenummern, die mit A06B-0143-B1*** beginnen, anstatt B0.

Häufig gestellte Fragen

F1: Welcher Servo-Verstärker ist mit dem A06B-0143-B077 kompatibel?

Der empfohlene Verstärker ist der FANUC SVM1-80, entweder A06B-6079-H105 oder A06B-6096-H105. Die Verwendung eines nicht passenden Verstärkers kann zu Antriebsalarmen führen und die Garantie für überholte Geräte ungültig machen.

F2: Enthält dieser Motor eine Haltebremse?

Nein. Das Suffix B077 bedeutet keine Bremse. Wenn Ihre Anwendung eine Haltebremse benötigt – beispielsweise für eine vertikale Achse – suchen Sie nach Teilenummern, die mit A06B-0143-B1*** beginnen.

F3: Kann der I64-Encoder unabhängig ausgetauscht werden?

Ja. Die Encoder-Referenzen sind A860-0365-V501 oder A860-0365-T101 und sind separat erhältlich. Nach dem Austausch ist ein Referenzrücklauf (Nullpunktfahrt) auf der CNC-Steuerung erforderlich, um den Positionsbezug wiederherzustellen.

F4: Gibt es einen bedeutsamen Leistungsunterschied zwischen einem getesteten überholten Gerät und einem neuen?

Ein professionell überholtes und lastgeprüftes Gerät – mit verifizierter Encoderkalibrierung – wird typischerweise innerhalb der Spezifikationstoleranzen arbeiten. Die entscheidende Frage ist, ob der Lieferant einen Prüfbericht und eine Garantie bietet. Eine ungetestete kosmetische Überholung ist eine ganz andere Sache und birgt erhebliche Risiken bei Präzisionsanwendungen.

F5: Wird der A06B-0143-B077 noch produziert?

FANUC hat die Produktion dieser Alpha-Serienvariante über offizielle Kanäle eingestellt. Die Verfügbarkeit erfolgt nun aus zertifiziertem Gebrauchtbestand, autorisierten Überholungsprogrammen und austauschbasierten Überholungsdiensten. Wenn Sie eine Flotte von Maschinen warten, die diesen Motor verwenden, ist die proaktive Beschaffung von Ersatzteilen ratsam.
