Industrieller Servomotor
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-0142-B177 |
Teilenummer: A06B-0142-B177
Serie: ALPHA AC-Servomotor
Modell: α12 / 2000
Konfiguration: Integrierte elektromagnetische Bremse, I64-Inkrementalgeber
Herkunft: Japan
Zustand: Überholt / Austausch verfügbar

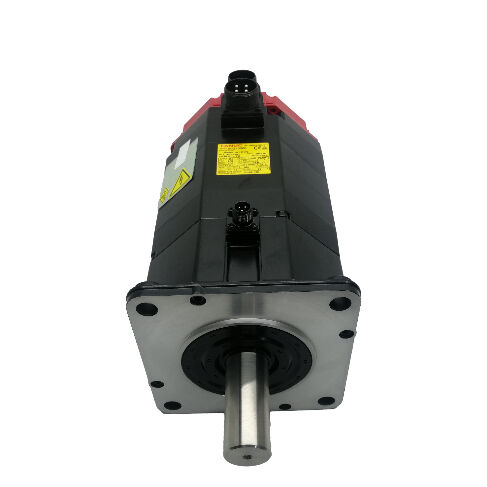

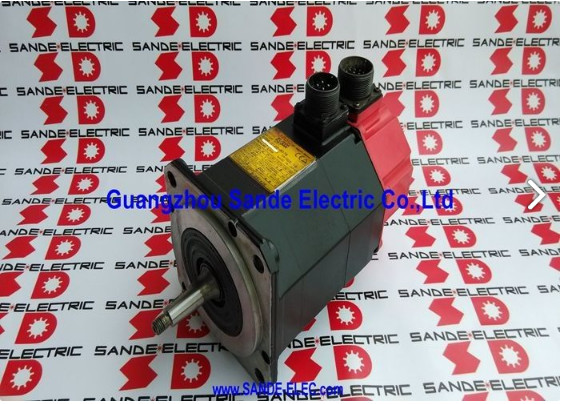

Der Fanuc A06B-0142-B177 ist ein 2,1 kW AC-Servomotor aus Fanucs ALPHA-Serie — das Modell α12/2000 in seiner gebremsten Konfiguration.
Dieser Variante teilt sich denselben Rahmen, dieselbe Leistung und dieselben elektrischen Nennwerte wie die Standardfamilie α12/2000, fügt jedoch eine integrierte elektromagnetische Haltebremse hinzu und ist mit dem I64-Inkrementalgeber für geschlossene Positions- und Geschwindigkeitsrückmeldungen gekoppelt.
Die Kombination aus 12 Nm Drehmomentklasse, 2.000 U/min Betriebsdrehzahl und der zusätzlichen mechanischen Haltefähigkeit macht dies zur richtigen Spezifikation für α12/2000-Anwendungen, bei denen die Achse nicht bewegt werden darf, wenn der Servo inaktiv ist.
Bei 186 V, 133 Hz, 7,4 A an einer Drehstromversorgung läuft dieser Motor innerhalb des Betriebsbereichs der ALPHA-Serien-Servoverstärker von Fanuc über die gesamte Bandbreite der CNC-Steuerungsplattformen, die während der Produktionszeit der ALPHA-Generation aktuell waren.
Die inkrementelle Rückkopplungsarchitektur des I64-Encoders ist mit dem Standard-Referenzpunktansatz auf Basis des Homing kompatibel, der in diesen Steuerungssystemen verwendet wird — etabliert, gut verstanden und zuverlässig über Jahrzehnte der Werkzeugmaschinenproduktion.
Der A06B-0142-B177 wird als überholte Einheit geliefert — ein wichtiger und legitimer Beschaffungsweg für diese Motorklasse, die der ALPHA i-Serie von Fanuc vorausgeht und nicht mehr in der aktuellen Fabrikproduktion ist.
| Parameter | Wert |
|---|---|
| Nennleistung | 2,1 kW |
| Blockierdrehmoment | 12 Nm |
| Nennstrom | 7,4 A |
| Motorspannung | 186 V |
| Nennfrequenz | 133 Hz |
| Phasen | 3-Phasen |
| Maximale Drehzahl | 2.000 U/min |
| Encoder | I64 Inkremental |
| Bremse | Integrierte elektromagnetische Bremse |
| Schutzart | IP65 |
| Serie | ALPHA — α12/2000 |
| Herkunft | Japan |
Der Unterschied zwischen dem A06B-0142-B177 und den Standard-ungebremsten α12/2000-Varianten ist eine einzige kritische Fähigkeit: mechanische Positionsfixierung ohne aktives Servodrehmoment. Die integrierte Bremse ist federbelastet und elektrisch entriegelt — sie blockiert die Welle automatisch, sobald der Bremskreis spannungslos wird, sei es durch geplante (gesteuerte Abschaltung), ungeplante (Stromausfall) oder ereignisgesteuerte (Servoalarm, Not-Aus) Spannungsverluste.
Die Wiederherstellung der Versorgungsspannung löst die Bremse und gibt den Motor für den normalen Servo-Betrieb frei.
Dieses ausfallsichere Verhalten ist in spezifischen Achskonfigurationen wichtig, die bei CNC-Werkzeugmaschinen häufig vorkommen und die gebremste Variante zu einem häufig spezifizierten Teil machen.
Vertikale Z-Achsen, die das Spindelkopf- oder Werkzeuggewicht tragen, fallen bei Entfernung des Servodrehmoments durch Schwerkraft ab — ohne Haltebremse ist der einzige Schutz gegen diesen Abfall ein unter Spannung stehendes Servosystem, das bei einem Alarmzustand oder einer Stromunterbrechung nicht verfügbar ist.
Die gleiche Logik gilt für rotierende B-Achsen, die einen kippbaren Werkstücktisch tragen, für W-Achsen an Horizontalbohrmaschinen und für jede Achse, bei der Schwerkraft oder federbelastete Mechanismen eine Kraft erzeugen, der der Servo normalerweise entgegenwirkt.
Bei horizontalen Achsen, bei denen keine Schwerkraftbelastung in Achsrichtung vorhanden ist, erfüllt die Bremse dennoch eine Funktion — sie hält die Position präzise während Mehrachsen-Maschinenstopps, Werkzeugwechseln und Werkstückbeladungen, bei denen die Aufrechterhaltung der letzten befohlenen Position gegen Vibrationen und mechanische Störungen der aktiven Positionsregelschleife des Servos vorzuziehen ist.
Der I64 ist ein inkrementeller Impulsgeber, der in das hintere Gehäuse des Motors integriert ist. Er erzeugt Positionsimpulse, die der Fanuc-Servoverstärker zur Schließung der Geschwindigkeits- und Positionsregelkreise verwendet, mit einem Indeximpuls (Marker) pro Umdrehung, der zur Festlegung der absoluten Referenz während des Homing dient.
Die "64" bezieht sich auf die Impulszahlcharakteristik des Gebers — 64.000 Impulse pro Umdrehung in der Standardkonfiguration I64 — und liefert die Positionsdatenauflösung, die der Verstärker für eine genaue Achssteuerung verwendet.
Der inkrementelle Encoderbetrieb bedeutet, dass die Maschine nach jedem Einschalten eine Homing-Sequenz ausführen muss, um die absolute Achsposition zu ermitteln.
Die CNC fährt jede Achse zu ihrem Referenzschalter, setzt den Positionszähler vom Marker-Impuls des Gebers zurück, und von diesem Zeitpunkt an hat das System eine genaue Positionskenntnis.
Dies ist eine Standardpraxis für die Fanuc 0-, 15-, 16-, 18- und 21-Seriensteuerungen, für die die ALPHA-Motorgeneration entwickelt wurde, und die Homing-Sequenz wird als Teil der Maschinenstartroutine programmiert.
In praktischer Wartungsperspektive ist der I64-Encoder die Komponente, die bei einem Motor mit langer Servicehistorie am wahrscheinlichsten Probleme verursacht — Kontamination, Degradation des Steckverbinders und kumulative Vibrationsermüdung beeinträchtigen die Zuverlässigkeit des Gebers, bevor Wicklungs- oder Lagerfehler typischerweise offensichtlich werden. Bei der Bewertung eines gebrauchten A06B-0142-B177 ist die Integrität des Encoder-Ausgangs eine Prioritätsprüfung und keine nachträgliche Überlegung.
Die Bremse arbeitet mit einem dedizierten Versorgungskreis, der von der Motorstromverkabelung getrennt ist. Eine 24-V-DC-Versorgung ist die Standardspannung für die α12-Bremsspule, die von der Steuerspannungsversorgung der Maschine bezogen und über den Bremsausgang des Servoverstärkers geleitet wird.
Der Verstärker verwaltet die Auslösezeit der Bremse als Teil seiner Freigabesequenz: Bremse aus vor der Befehlsgebung für Achsbewegung, Bremse ein vor der Servoabschaltung.
Fehler bei der Bremsverriegelung sind ein häufiger Inbetriebnahme-Fehler, der charakteristische Symptome hervorruft — der Motor, der versucht, gegen eine angezogene Bremse zu fahren, erzeugt einen Überstrom, der Laufwerksfehler auslöst, während eine zu spät lösende Bremse zu Beginn der ersten Bewegung einen Positionsfehler verursacht.
Beides ist durch Überprüfung der Bremsversorgungsspannung, Bestätigung, dass die Verriegelungsverkabelung der erwarteten Schaltungskonfiguration des Servoverstärkers entspricht, und Überprüfung der Bremstimer-Parameter des Verstärkers korrigierbar.
Bei einem überholten Motor sollte der Zustand der Bremse vor dem Einbau überprüft werden.
Die Bremse muss die Welle fest blockieren, wenn sie stromlos ist, und sauber lösen, wenn die Versorgung angelegt wird — jedes Schleifen, unvollständige Lösen oder Versagen, die Welle gegen manuelles Drehmoment zu halten, deutet auf eine Bremse hin, die vor der Wiederinbetriebnahme des Motors Aufmerksamkeit erfordert.
Die Leistungs- und Drehmomentklasse α12/2000 war für die Vorschubachsenanforderungen von kleinen bis mittleren CNC-Werkzeugmaschinen ausgelegt — die Maschinenkategorie, die den Großteil der installierten Basis von Fanuc ALPHA-Servomotoren hervorbrachte. An vertikalen Bearbeitungszentren, Drehzentren und Mehrachsenplattformen der Ära trugen die X-, Y- und Z-Achsen regelmäßig ALPHA-Motoren der AC12-Klasse.
Ihre 12 Nm Drehmomentleistung hält programmierte Vorschubgeschwindigkeiten bei realistischen Schnittlasten ohne Geschwindigkeitsabfall aufrecht, und 2.000 U/min bieten eine Geschwindigkeitsgrenze, die für direkt gekoppelte und leicht untersetzte Kugelgewindetriebe über typische Achswegbereiche geeignet ist.
Diese Motorgeneration ist seit einiger Zeit nicht mehr im aktuellen Produktionskatalog von Fanuc, aber die Maschinen, in denen sie verbaut wurde, haben ihr Lebensende noch nicht unbedingt erreicht.
Für Betriebe, die diese Ausrüstung weiterhin nutzen, ist der A06B-0142-B177 das Teil, das eine gebremste Achse am Laufen hält — und überholte Einheiten von Spezialanbietern, die ordnungsgemäß testen, stellen einen zuverlässigen Beschaffungsweg dar, wenn neue Altbestände erschöpft sind.
Überholte Motoren der ALPHA-Serie von kompetenten Anbietern durchlaufen einen definierten Inspektions- und Testprozess: Wicklungswiderstands- und Isolationsprüfungen, Lagerinspektion und -austausch, Überprüfung der Bremsfunktion, Test des Encoder-Signals und ein Leerlauf-Hochlauf auf einem aktiven Fanuc-Servosystem, bevor die Einheit für den Wiederverkauf freigegeben wird.
Dies ist der Standard, der einen Motor, der zuverlässig in der Produktion funktioniert, von einem unterscheidet, der einfach nur gereinigt und neu verpackt wurde.
Beim Bezug eines überholten A06B-0142-B177 fragen Sie gezielt nach Brems-Testergebnissen — statisches Halte-Drehmoment und Bestätigung der sauberen Auslösung — neben den üblichen Wicklungs- und Encoder-Tests.
Ein Lieferant, der keine dokumentierten Testergebnisse für eine überholte Einheit dieses Alters und dieser kritischen Anwendung liefern kann, ist nicht die richtige Quelle für eine Reparatur einer Produktionsmaschine.
F1: Was ist der Unterschied zwischen dem A06B-0142-B177 und dem A06B-0142-B077?
Die B177-Variante enthält eine integrierte elektromagnetische Haltebremse; die B077 nicht. Beide sind α12/2000-Motoren mit der gleichen Nennleistung von 2,1 kW und einem Drehmoment von 12 Nm.
Die Bremse ist der einzige funktionale Unterschied für Standard-Achsanwendungen, obwohl sich die Wellenkonfiguration zwischen den Suffixvarianten ebenfalls unterscheiden kann — überprüfen Sie den Wellentyp des installierten Motors, bevor Sie einen Ersatz beschaffen, da die Kupplungskomponenten entsprechend gebohrt sind.
F2: Welcher Servoverstärker ist mit dem A06B-0142-B177 kompatibel?
Der Motor ist mit den Servoverstärkern der Fanuc ALPHA-Serie — SVM- und SVU-Modulen — kompatibel und integriert sich in Fanuc CNC-Steuerungen, einschließlich der Serien 0, 0i, 15, 16, 18 und 21. Der Verstärker muss mit dem Motortyp-Code für den α12/2000 parametriert werden.
Der Bremskreis benötigt eine 24-V-DC-Versorgung über den Bremsausgang des Verstärkers — stellen Sie sicher, dass dieser vor der ersten Achsbewegung korrekt verdrahtet und verriegelt ist.
F3: Ist die Bremse dieses Motors für die Halterung einer vertikalen Achse bei Stromausfall geeignet?
Ja — dafür wurde die federbelastete Bremse genau entwickelt. Wenn die Stromversorgung des Bremskreises aus irgendeinem Grund unterbrochen wird, greift die Feder die Bremse und hält die Welle mechanisch, ohne dass Strom fließt.
Dies bietet eine zuverlässige mechanische Barriere gegen schwerkraftbedingtes Achsabfallen bei Stromausfall, Servoalarm oder Not-Aus-Bedingungen.
Das statische Halte-Drehmoment der Bremse muss während der Maschinenkonstruktion oder Inbetriebnahme gegen die Achs-Schwerkraftlast geprüft werden, um sicherzustellen, dass es für die jeweilige Installation ausreichend ist.
F4: Was benötigt der I64-Encoder beim Maschinenstart?
Der I64 ist ein inkrementeller Encoder — er speichert die absolute Position nicht über Stromzyklen hinweg. Bei jedem Start muss die Maschine eine Homing-Sequenz ausführen, die die Achse zu einem Referenzschalter fährt, den Positionszähler vom Marker-Impuls des Gebers zurücksetzt und die absolute Achsreferenz festlegt, bevor die Produktionsbewegung beginnen kann.
Die Homing-Routine ist in der CNC programmiert und läuft automatisch als Teil der Maschinenstartsequenz auf Steuerungen, mit denen diese Motorgeneration gekoppelt war.
F5: Was sollte vor der Installation eines überholten A06B-0142-B177 überprüft werden?
Testen Sie zuerst die Bremse: Legen Sie 24 V an und entfernen Sie sie, um ein sauberes Lösen und eine feste Wellenblockierung im stromlosen Zustand zu bestätigen. Messen Sie den Dreiphasen-Wicklungswiderstand auf Gleichmäßigkeit über alle Phasen und prüfen Sie den Isolationswiderstand gegen Erde. Drehen Sie die Welle von Hand, um den Lagerzustand zu beurteilen — Rauheit oder Widerstand deuten auf verschlissene Lager hin.
Überprüfen Sie den I64-Encoder-Stecker auf Pin-Korrosion und stellen Sie sicher, dass der Kabelausgang unbeschädigt ist.
Für jede Einheit, die in eine Produktions-Vertikalachse mit Schwerkraftbelastung eingebaut wird, ist ein Prüfstandlauf mit Überprüfung des Encoder-Signals und Bestätigung des Bremsdrehmoments der richtige Standard vor der Installation.
