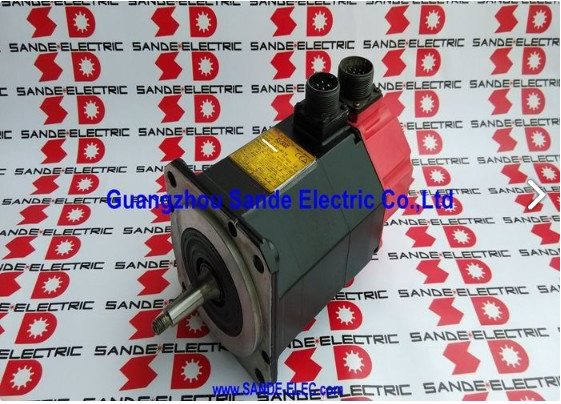

A06B-0141-B077 Fanuc Wechselstromservomotor A06B0141B077 AO6B-OI4I-BO77

Fanuc A06B-0141-B077 | ALPHA Serie AC-Servomotor aC12/2000 — 2,1kW, Glatte Welle, aI64 Encoder

Teilenummer: A06B-0141-B077

Serie: ALPHA AC-Servomotor

Modell: aC12 / 2000

Status: Vom Hersteller eingestellt — überholte und Restbestände verfügbar

Zustand: Überholt / Austausch / Restbestand

Übersicht

Der Fanuc A06B-0141-B077 ist ein 2,1 kW AC-Servomotor aus der ALPHA-Serie von Fanuc — Modell aC12/2000 — die Variante mit glatter Welle ohne Bremse und Inkrementalgeber mit dem aI64K-Impulscodierer. Er läuft mit 2.000 U/min bei 155 V Drehstrom, 133 Hz und zieht 8,8 A Dauerstrom. Er gehört zu einer der am weitesten verbreiteten Servomotorgenerationen in der Geschichte des Werkzeugmaschinenbaus für CNC-Maschinen.

Die rote Endkappe ist das visuelle Erkennungsmerkmal dieser ALPHA-Generation, und der aC12/2000 war ein Arbeitspferd in der Produktion von kleinen bis mittleren Bearbeitungszentren, Drehzentren und Mehrachsenplattformen in der Zeit, als das ALPHA-Servosystem von Fanuc der De-facto-Industriestandard für diese Maschinenklasse war.

Die ursprüngliche Beschreibung nennt 257 V und 2,5 A neben der Frequenz von 133 Hz — diese entsprechen der Leerlauf-Gegen-EMK-Spannung des Motors und dem Leerlaufstromkennwert, die auf einigen Motortypenschildern und MRO-Listen neben den Nennbetriebsparametern aufgeführt sind.

Die primären Betriebswerte für diesen Motor sind 155 V, 8,8 A und 133 Hz bei 2.000 U/min — die Werte, die der Servo-Verstärker aus einer 200–230-VAC-Netzversorgung erzeugt.

Fanuc hat diesen Motor eingestellt. Der aC12/2000 hat seine installierte Basis gut bedient, und viele dieser Maschinen sind weiterhin in aktiver Produktion.

Für die Betriebe, die sie warten, ist eine zuverlässige Quelle für getestete Ersatzgeräte eine routinemäßige Wartungsanforderung.

Schlüsselspezifikationen

Der aC12/2000 in der ALPHA-Motorenfamilie

Die Bezeichnung aC12 spiegelt Fanucs Drehmomentklassen-Benennung für diesen Motor wider — 12 Nm Dauer-Drehmoment — und die 2000 gibt seine maximale Nenngeschwindigkeit an. Innerhalb der ALPHA-Serie, die den Generationen Alpha i und Beta i vorausging, nahm der aC12/2000 die Mittelklasse ein: leistungsfähiger als die Motoren aC3 und aC6, die für leichtere Hilfsachsen verwendet wurden, und weniger anspruchsvoll an die Stromkapazität des Servo-Verstärkers als die Einheiten aC22 und aC30, die für schwerere Sattel- und Tischantriebe verwendet wurden.

Diese Positionierung machte den aC12/2000 zur Standardausstattung für die primären Vorschubachsen einer breiten Klasse von Werkzeugmaschinen — X-, Y- und Z-Achsen auf kompakten bis mittleren vertikalen Bearbeitungszentren und die Haupt-X- und Z-Achsen auf Produktionsdrehmaschinen, bei denen die bewegte Masse und die Schnittkraftanforderungen bequem innerhalb der Dauerleistungswerte dieses Motors lagen.

Er lief kühl, arbeitete zuverlässig über lange Serviceintervalle und erforderte minimale Aufmerksamkeit, wenn die Installationsumgebung angemessen war und der Servo-Verstärker korrekt parametriert war.

Bei 2.000 U/min und 2,1 kW liefert der Motor ausreichende Eilganggeschwindigkeiten über typische Kugelumlaufspindelanordnungen und hält programmierte Vorschubgeschwindigkeiten unter realen Schnittlasten aufrecht, ohne das Geschwindigkeitsregelkreis-Hunting, das auftritt, wenn ein Motor nahe seiner Dauer-Drehmomentgrenze arbeitet.

Die Angabe von 12 Nm ist die Dauerleistung — das Spitzendrehmoment ist während der Achsenbeschleunigung erheblich höher und sorgt für das reaktionsschnelle Positionierungsverhalten, von dem die Produktivität der CNC-Bearbeitung abhängt.

Glatte Welle und Wellenvarianten

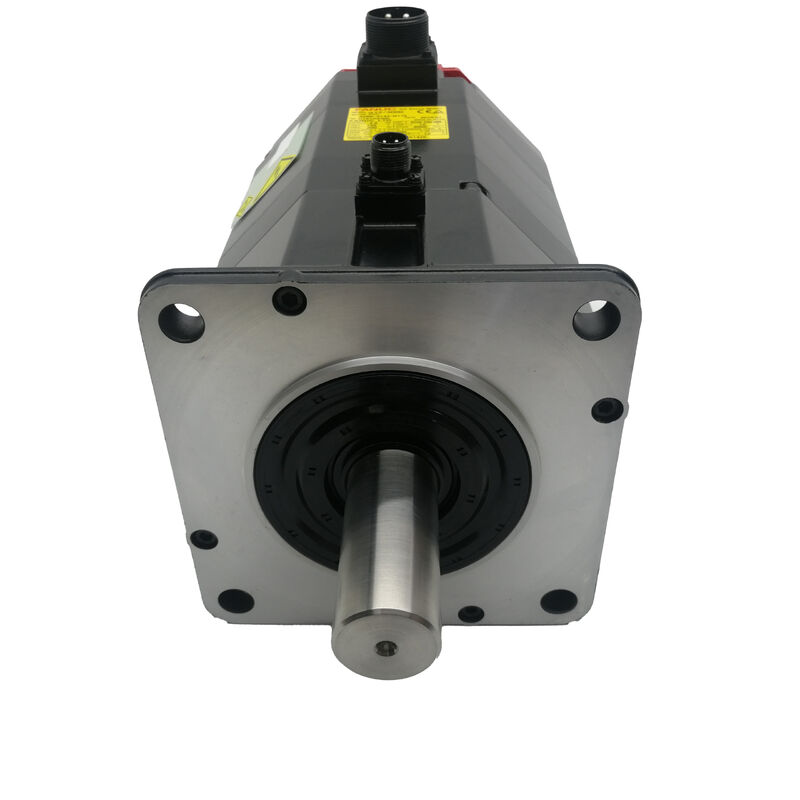

Die glatte Welle des A06B-0141-B077 nutzt die Klemmkraft der Kupplung zur Drehmomentübertragung — keine Keilnut bietet zusätzliche mechanische Verzahnung. Für die Dauer-Drehmomentwerte, die dieser Motor im normalen CNC-Achsenbetrieb erzeugt, bewältigt eine korrekt spezifizierte und richtig angezogene Präzisions-Servokupplung die Last zuverlässig über die Lebensdauer des Motors.

Innerhalb der Spezifikation B077 existieren zwei Wellen-Untervarianten: die glatte Welle #7000 (ohne Keilnut) und die glatte Welle #7008 mit Keilnut (Keilnut in die Welle gefräst).

Beide haben die gleiche elektrische Spezifikation und den aI64K-Encoder — die Wellenbearbeitung ist der einzige Unterschied. Maschinen, die auf der glatten Wellenvariante basieren, haben Kupplungsnaben mit glatten Bohrungen; Maschinen, die die Variante mit Keilnut benötigen, haben Naben mit Keilnutbohrung. Die Bestätigung, welche Untervariante vor der Bestellung eines Ersatzteils installiert ist, verhindert die Kupplungsfehlanpassung, die eines der frustrierendsten Installationsprobleme ist, das nach der Lieferung entdeckt wird.

aI64K Encoder — Inkremental-Impulscodierer

Der aI64K ist ein inkrementeller Encoder mit 64.000 Impulsen pro Umdrehung, der in das Heck des Motors integriert ist. Bei 2.000 U/min erzeugt er 2,13 Millionen Impulse pro Sekunde — die Rückführungsdichte, die der ALPHA-Servo-Verstärker verwendet, um die Geschwindigkeits- und Positionsregelsysteme über den gesamten Drehzahlbereich genau zu schließen.

Die absolute Achsenposition wird bei jedem Maschinenstart durch eine Referenzfahrt (Homing) ermittelt, was für die CNC-Steuerungssysteme, mit denen dieser Motor gekoppelt war, gängige Praxis ist.

Bei Motoren mit langer Servicehistorie sind der Encoder und sein Anschluss unverhältnismäßig häufige Fehlerursachen im Vergleich zum Zustand der Motorwicklung und der Lager.

Kühlnebel-Infiltration durch den Anschluss, Korrosion der Pins durch Feuchtigkeitsexposition während der Lagerung und Kabelabrieb an der Zugentlastung sind die häufigsten Fehlerarten.

Diese führen zu intermittierenden oder verschlechterten Encoder-Ausgaben, die der Servo-Verstärker möglicherweise als Encoder-Alarmcodes, Positionsfehler oder Geschwindigkeitsinstabilität meldet — Symptome, die fälschlicherweise als Verstärkerfehler angesehen werden können, bevor der Encoder als Ursache bestätigt wird.

Eingestellter Status und Beschaffung

Fanuc hat den A06B-0141-B077 eingestellt, als die Produktlinie weiterentwickelt wurde, aber die Maschinen, die er bediente, blieben in Betrieb.

Die Reparatur-Community für den aC12/2000 ist gut etabliert — die Ausfallarten des Motors sind dokumentiert, kompatible Lager und Dichtungen sind verfügbar, und das Verfahren zum Austausch des Encoders wird in spezialisierten Servo-Reparaturwerkstätten routinemäßig durchgeführt.

Überholte Originale, getestete Neuteile aus Überbeständen und Austauschprogramme bleiben die praktischen Beschaffungsoptionen.

Die Qualitätslücke zwischen einem ordnungsgemäß überholten Motor und einer nur oberflächlich gereinigten Einheit, die nur visuell inspiziert wurde, ist von außen nicht sichtbar.

Ein seriöser Überholer hat Lager ersetzt, Wicklungen auf Widerstandsbalance und Isolationsintegrität geprüft, die Encoder-Ausgabe verifiziert und den Motor vor dem Verkauf auf Nenndrehzahl an einem Fanuc-Antrieb laufen lassen. Diese Prüfprotokolle sind der aussagekräftige Unterschied — fragen Sie danach.

Antriebs- und Steuerkompatibilität

Der A06B-0141-B077 ist mit Servo-Verstärkern der Fanuc ALPHA-Serie kompatibel — SVM-Module in der entsprechenden Stromklasse für 8,8 A Dauerstrom — und integriert sich in Fanuc CNC-Plattformen, einschließlich der Serien 0, 0i, 15, 16, 18 und 21.

Der Servo-Verstärker muss mit dem Motortyp-Code für den aC12/2000 parametriert werden, bevor der Achsenbetrieb aufgenommen wird. Bei Maschinen, bei denen der Antrieb oder die Steuerung seit der ursprünglichen Fertigung aufgerüstet wurde, ist die Bestätigung, dass der installierte Verstärker die aI64K-Encoder-Schnittstelle unterstützt, ein notwendiger Schritt vor der Installation eines Ersatzmotors.

FAQ

F1: Wofür stehen die Angaben 257 V und 2,5 A in der ursprünglichen Produktliste?

Die 257 V sind die Gegen-EMK-Spannung des Motors — die Spannung, die an den Motoranschlüssen erzeugt wird, wenn die Welle mit Nenndrehzahl dreht, ohne dass eine Antriebsversorgung angeschlossen ist.

Die 2,5 A sind der Leerlaufstrom bei dieser Drehzahl.

Weder die Nennbetriebsspannung noch der Nennbetriebsstrom — das sind 155 V bzw. 8,8 A, die vom Servo-Verstärker bei 133 Hz aus einer 200–230-VAC-Netzversorgung erzeugt werden.

Diese Angaben auf dem Typenschild erscheinen manchmal in MRO-Listen und können Verwirrung stiften, beeinflussen aber nicht die Motorauswahl oder Installation.

F2: Welcher Servo-Verstärker ist mit diesem Motor kompatibel?

Der A06B-0141-B077 benötigt ein SVM-Servo-Verstärker-Modul der Fanuc ALPHA-Serie, das für mindestens 8,8 A Dauerstrom ausgelegt ist.

Er integriert sich in Fanuc CNC-Steuerungen, einschließlich der Serien 0, 0i, 15, 16, 18 und 21.

Der Motor-Typ-Parameter im Servo-Verstärker muss vor dem Achsenbetrieb auf die aC12/2000-Spezifikation eingestellt werden. Ein falscher Motortyp-Code beeinflusst die Geschwindigkeitsregelkreisverstärkung, die Stromgrenzen und die Skalierung der Geschwindigkeit — all dies muss korrekt sein, bevor die Achse unter Last betrieben wird.

F3: Was ist der Unterschied zwischen den Wellen-Untervarianten #7000 und #7008?

Die #7000 hat eine glatte Welle ohne Keilnut. Die #7008 hat eine Keilnut, die in die glatte Welle für die Verwendung mit Kupplungsnaben mit Keilnut gefräst ist. Beide sind elektrisch identisch — gleiches Drehmoment, Strom, Geschwindigkeit und Encoder. Der einzige Unterschied ist die Wellenbearbeitung.

Überprüfen Sie vor der Beschaffung eines Ersatzteils, welche Untervariante an der Maschine installiert ist, da die Montage der falschen Variante entweder die Modifikation der Kupplungsnabe oder die Beschaffung einer neuen erfordert.

F4: Dieser Motor ist eingestellt — lohnt es sich, ihn zu reparieren, anstatt ihn durch einen Motor der aktuellen Generation zu ersetzen?

Für die meisten Anwendungen ist ein gleichwertiger überholter Ersatz die risikoärmere und kostengünstigere Option. Der Austausch von Motoren über Generationen hinweg erfordert die Bestätigung der physischen Montagekompatibilität, der Pinbelegung des Steckers, der Encoder-Typ-Kompatibilität mit dem Servo-Verstärker und der Neukonfiguration der Servo-Parameter.

Diese sind nicht unüberwindbar, aber sie erhöhen Zeit und Kosten. Wenn der Servo-Verstärker und die CNC der Maschine ebenfalls alt sind und ein vollständiges Antriebs-Upgrade geplant ist, ist ein Upgrade-Pfad sinnvoll — aber für einen einzelnen ausgefallenen Motor an einer ansonsten funktionierenden Maschine ist die Beschaffung eines überholten aC12/2000 in der Regel der schnellere Weg zur Wiederaufnahme der Produktion.

F5: Welche Inspektionsschritte sind für einen gebrauchten A06B-0141-B077 am wichtigsten?

Überprüfen Sie zuerst den Encoder-Anschluss — inspizieren Sie ihn auf korrodierte oder verbogene Pins und vergewissern Sie sich, dass der Kabelausgang unbeschädigt ist. Messen Sie den dreiphasigen Wicklungswiderstand auf Gleichmäßigkeit über alle Phasen und prüfen Sie den Isolationswiderstand gegen Erde.

Drehen Sie die Welle von Hand, um Lagerrauschen oder -widerstand zu spüren. Inspizieren Sie das Ende der glatten Welle auf Fressspuren oder Beschädigungen durch Kupplungskontakt.

Stellen Sie sicher, dass die Wellendichtung nach IP67 intakt und nicht verhärtet ist. Ein Prüflauf auf 2.000 U/min an einem Fanuc ALPHA-Verstärker mit Überwachung des Encodersignals ist die richtige Verifizierung, bevor eine gebrauchte Einheit wieder in den Produktionsbetrieb genommen wird.
