Industrieller Servomotor
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-0127-B077 |
Teilenummer: A06B-0127-B077
Serie: ALPHA AC-Servomotor
Modell: A6 / 2000
Konfiguration: Konischer Schaft mit Keilnut, I64 Inkremental-Encoder, Keine Bremse, IP65
Zustand: Neu / Überholt / Austausch / Gebraucht verfügbar

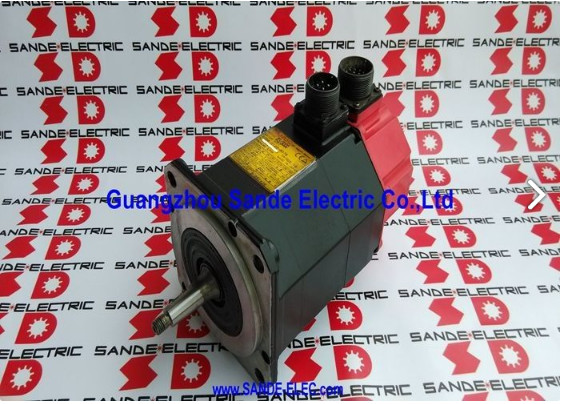

Der Fanuc A06B-0127-B077 ist ein 1,0 kW AC-Servomotor aus der ALPHA-Serie von Fanuc — Modell A6/2000 — entwickelt für die leichteren Achsantriebe von kleinen bis mittleren CNC-Werkzeugmaschinen, bei denen kompakte Abmessungen, zuverlässige Positionierung und präzise Wellenkupplung Priorität haben.
Er läuft mit 2.000 U/min bei 140 V Drehstrom, 133 Hz und zieht 4,6 A Dauerstrom. Er liefert ein Stillstandsdrehmoment von 6 Nm über einen konischen Schaft mit Keilnut — eine gezielte Kombination für Achsen, bei denen Rundlauf und positive Drehmomentübertragung wichtiger sind als einfache Kupplung.
Der A6/2000 nimmt eine spezifische und praktische Nische in der ALPHA-Familie ein. Mit einer Drehmomentkonstante von 1,08 Nm pro Ampere und einer Gegen-EMK-Konstante von 38 V pro 1000 U/min sind die elektrischen Eigenschaften des Motors auf die Servo-Verstärkersysteme abgestimmt, mit denen er entwickelt wurde.
Mit 7,5 kg ist er wirklich kompakt und relativ einfach zu handhaben bei Installation und Wartung — ein relevanter Aspekt bei Maschinen, bei denen der Achsmotor in einer engen Position mit begrenztem Zugang sitzt.

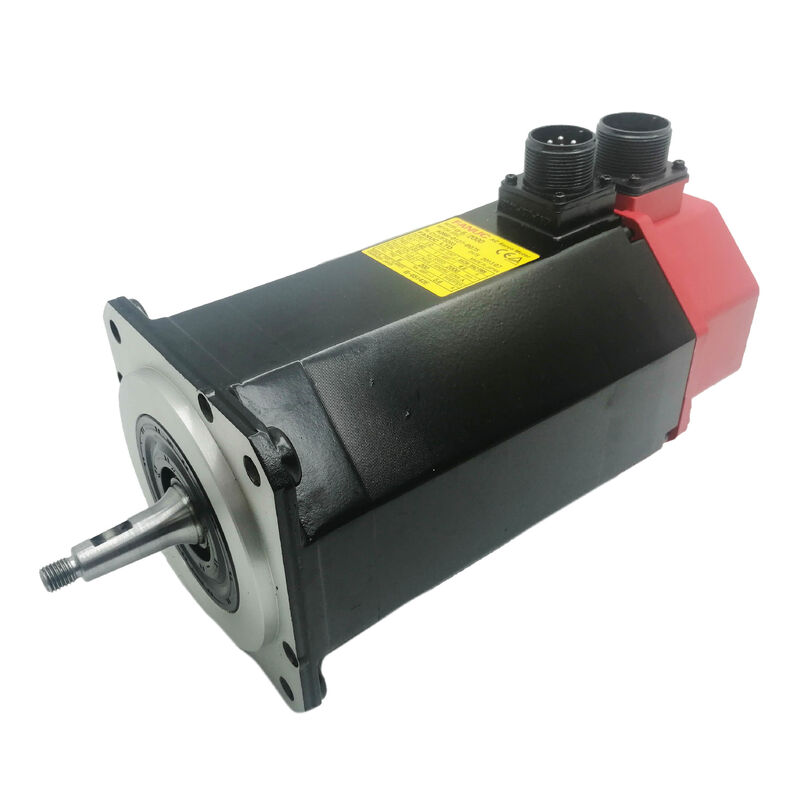

Die rote Endkappe kennzeichnet ihn als ALPHA-Generation-Motor — eine Serie, die während ihrer Produktionszeit den Standard für Servo-Achsenleistung für eine breite Klasse von CNC-Werkzeugmaschinen definierte. Der A06B-0127-B077 wird weiterhin aktiv auf dem Markt für überholte und gebrauchte Geräte gehandelt und bedient weiterhin die installierte Basis von Maschinen, die um ihn herum gebaut wurden.
| Parameter | Wert |
|---|---|
| Nennleistung | 1,0 kW (Dauer) |
| Stillstandsdrehmoment | 6 Nm |
| Drehmomentkonstante | 1,08 Nm / A |
| Nennstrom | 4,6 A |
| Anlaufstrom | 10 A |
| Motorspannung | 140 V |
| Nennfrequenz | 133 Hz |
| Phase | 3-phasig |
| Maximale Drehzahl | 2.000 U/min |
| Gegen-EMK-Konstante | 38 V / 1000 U/min |
| Encoder | I64 Inkremental-Impulscoder (64.000 ppr) |
| Schafttyp | Konischer Schaft mit Keilnut |
| Bremse | Keine |
| Schutzart | IP65 |
| Isolationsklasse | F |
| Gewicht | 7,5 kg |
| Serie | ALPHA — A6/2000 |
Die A6-Drehmomentklasse liegt am unteren Ende der ALPHA-Mittelklasse — 6 Nm Stillstandsdrehmoment machen ihn zu einem Motor für Mechanismen, die sich zielgerichtet, aber ohne extreme Kraftanforderungen bewegen.
Die 2.000 U/min-Grenze ist der begleitende Parameter, der das Bild vervollständigt: Bei dieser Drehzahl und Drehmomentklasse war der A6/2000 gut auf Hilfspositionsachsen auf kompakten Bearbeitungszentren, speziellen Bohr- und Gewindeschneidmaschinen, kleinen Drehzentren und Allzweck-CNC-Geräten abgestimmt, bei denen die Servoachse einen mäßig leichten Mechanismus durch definierte Positionen mit Produktionszyklusraten bewegt.
Der Vergleich des A6/2000 mit der A6/3000-Variante innerhalb derselben Drehmomentklasse ist aufschlussreich.
Der 3.000 U/min A6/3000 priorisiert die Verfahrgeschwindigkeit; der 2.000 U/min A6/2000 liefert seine 6 Nm effizienter bei niedrigerer Drehzahl, mit einer Drehmomentkurve, die besser für Achsen geeignet ist, die mehr Zeit bei niedriger bis mittlerer Drehzahl als bei maximaler Verfahrgeschwindigkeit verbringen.
Die Nennfrequenz von 133 Hz — im Vergleich zu 200 Hz für die 3.000 U/min-Variante — spiegelt diese niedrigere Drehzahlgrenze und die daraus resultierende andere elektromagnetische Designoptimierung wider.
Die Drehmomentkonstante von 1,08 Nm/A erzählt eine praktische Geschichte für jeden, der Antriebe dimensioniert oder Achsenstromaufnahme diagnostiziert: Bei 4,6 A Nennstrom erzeugt der Motor etwa 5 Nm Dauerleistung, wobei das Stillstandsdrehmoment von 6 Nm bei 10 A für kurze Beschleunigungsstöße erreichbar ist. Diese Beziehung definiert die Leistungsgrenze, innerhalb derer der ALPHA-Servo-Verstärker auf dieser Achse arbeitet.
Der konische Schaft des A06B-0127-B077 ist zu einem präzisen konischen Profil mit integrierter Keilnut gefertigt. Der Konus erzeugt die selbstzentrierende Presspassung, die die angetriebene Komponente konzentrisch auf der Wellenachse positioniert — wodurch kleine Exzentrizitäten eliminiert werden, die sich bei reinen Klemmverbindungen im Laufe der Zeit ansammeln können.
Die Keilnut sorgt für eine positive Drehverbindung: Der Keil verriegelt Welle und Kupplungsnabe physisch und verhindert so ein Verdrehen unter den Umkehrungen und Beschleunigungs-Verzögerungszyklen, die der CNC-Achsenbetrieb kontinuierlich erzeugt.
Zusammen adressieren diese beiden Merkmale die beiden Hauptfehlerarten der Drehmomentübertragung von Servo-Achsenantrieben: Verlust der Rundlaufgenauigkeit und Kupplungsschlupf.
Bei Maschinen, die auf diesen Wellentyp ausgelegt sind, sind sowohl der Konuswinkel als auch die Keilnutabmessungen in die angetriebene Komponente integriert — Riemenscheiben, Kupplungsnaben und Getriebeeingangsflansche sind entsprechend gefertigt.
Ein Ersatzmotor muss die gleiche Konus- und Keilnutgeometrie aufweisen, damit die Installation ohne mechanische Modifikation funktioniert.
Die Untervariante #7200 dieses Motors ergänzt die Standardausstattung um Hochleistungs (HP)-Lager — relevant für Anwendungen mit höherer radialer oder axialer Wellenbelastung, als die Standardlagerung unterstützt. Wo die Maschinenspezifikation HP-Lager vorsieht, ist die Standardlager-Variante kein direkter Ersatz.
Der I64 ist ein inkrementeller Encoder mit 64.000 Impulsen pro Umdrehung, der am hinteren Ende des Motorgehäuses montiert ist. Er liefert die Positions- und Geschwindigkeitsrückmeldesignale, die der ALPHA-Servo-Verstärker zum Schließen der Regelkreise für präzise Achspositionierung und Regelung der Vorschubgeschwindigkeit verwendet.
Bei einer maximalen Drehzahl von 2.000 U/min erzeugt der Encoder 2,13 Millionen Impulse pro Sekunde — die Rückmeldebandbreite, die der Verstärker für eine gleichmäßige Geschwindigkeitsregelung und eine präzise Endpunktgenauigkeit über den gesamten Arbeitsgeschwindigkeitsbereich benötigt.
Der inkrementelle Betrieb bedeutet, dass die absolute Achsposition bei jedem Maschinenstart durch eine Referenzfahrt ermittelt wird.
Die CNC fährt die Achse zu ihrer Referenzposition, der Marker-Impuls des Encoders setzt den Positionsspeicher, und die Achse arbeitet von dieser Referenz aus für den Rest der Schicht. Für die Maschinentypen und Achsenfunktionen, die der A6/2000 typischerweise bedient, ist die Referenzfahrt ein routinemäßiger Startschritt.
Der Encoderkörper ist hinter dem hinteren Lager des Motors montiert und wird durch das IP65-Motorgehäuse geschützt.
Der Kabelausgang und der Stecker des Encoders sind die exponierten Stellen, die bei gebrauchten Motoren Aufmerksamkeit erfordern — Korrosion der Pins durch Feuchtigkeit oder Kühlnebel und Kabelschäden an der Zugentlastung am Ausgang sind die häufigsten Encoder-bezogenen Servicebefunde bei Motoren mit langer Servicehistorie.
Der A06B-0127-B077 verfügt über eine IP65-Abdichtung — staubdicht und geschützt gegen gerichtete Niederdruckwasserstrahlen aus jeder Richtung. Diese Klassifizierung deckt die tägliche betriebliche Exposition in einer kleinen CNC-Werkzeugmaschinenumgebung ab: Kühlnebel, versehentliche Spritzer während der Bearbeitung und Restflüssigkeitskontakt beim Be- und Entladen von Werkstücken.
Die Unterscheidung zur IP67-Abdichtung des A6/3000-Variante (A06B-0128-B077) ist für Installationen in der Nähe von aktiven Kühlmittelzonen erwähnenswert. IP65 schützt vor Strahlen, aber nicht vor zeitweisem Eintauchen. Für die meisten Hilfsachsenpositionen, die der A6/2000 bedient, ist IP65 ausreichend. Für Positionen mit stärkerer direkter Flüssigkeitsbelastung ist zusätzliche Abschirmung oder die Spezifikation einer höher bewerteten Variante zu erwägen.
Der A06B-0127-B077 ist mit Servo-Verstärkern der Fanuc ALPHA-Serie kompatibel und integriert sich in die Fanuc CNC-Steuerungsgenerationen, die während der Produktionszeit dieses Motors aktuell waren — Serien 0, 0i, 15, 16, 18 und 21. Der Servo-Verstärker muss mit dem Motortyp-Code für den A6/2000 vor dem Achsbetrieb parametriert werden.
Da viele Maschinen, die diesen Motor verwenden, im Laufe der Jahre Steuerungs- oder Antriebskomponenten aktualisiert haben, ist die Bestätigung, dass der installierte Verstärker die I64-Encoder-Schnittstelle unterstützt und korrekt für diese Motorspezifikation parametriert ist, ein notwendiger Schritt vor der Installation eines Ersatzes.
F1: Was ist der praktische Unterschied zwischen dem A6/2000 und dem A6/3000 für die Achsauswahl?
Beide Motoren haben das gleiche Stillstandsdrehmoment von 6 Nm und einen ähnlichen physischen Rahmen. Der A6/2000 läuft mit 133 Hz auf 2.000 U/min — optimiert für Achsen mit niedrigerer Drehzahl, bei denen die effiziente Drehmomentabgabe bei moderaten Verfahrgeschwindigkeiten Priorität hat. Der A6/3000 läuft mit 200 Hz auf 3.000 U/min für schnellere Positionierung auf Achsen mit höherer Drehzahl.
Die elektrischen Spezifikationen unterscheiden sich: 140 V / 4,6 A für den A6/2000 gegenüber 114 V / 7,5 A für den A6/3000. Die Servo-Verstärker-Paarung und die Motortyp-Parameter unterscheiden sich entsprechend — sie sind ohne Neukonfiguration des Antriebs nicht austauschbar.
F2: Was ist eine Konuswelle und warum kann ein Motor mit gerader Welle kein direkter Ersatz sein?
Die Konuswelle erzeugt eine präzise, selbstzentrierende Presspassung mit der angetriebenen Komponente, die auf den passenden Konuswinkel gefertigt ist. Ein Motor mit gerader Welle kann nicht in eine konisch gebohrte Nabe passen — die Geometrien sind inkompatibel.
Die Installation eines Motors mit gerader Welle an einer Konuswellenposition würde den Austausch der Kupplungsnabe oder Riemenscheibe erfordern, was zusätzliche Kosten und Zeit über den Motor selbst hinaus verursacht. Überprüfen Sie den Wellentyp des installierten Motors vor der Bestellung, um sicherzustellen, dass der Ersatz exakt übereinstimmt.
F3: Was bietet die Untervariante #7200 mit HP-Lagern und wann wird sie benötigt?
Die #7200-Variante ergänzt die Standard-A06B-0127-B077-Spezifikation um Hochleistungs (HP)-Lager. Diese Lager sind für höhere radiale und axiale Lasten ausgelegt als die Standardlagerung. Sie werden spezifiziert, wenn die Wellenbelastung — durch Riemenspannung, überhängende Kupplungsmasse oder direkte axiale Kraft des angetriebenen Mechanismus — die dynamische Tragzahl des Standardlagers überschreitet.
Für Standard-Kupplungsanordnungen innerhalb des Nenn-Drehmomentbereichs des Motors ist die Standard-Lager-Variante geeignet. Der Austausch der HP-Lager-Variante in einer Standardanwendung bietet keinen Vorteil, und der Austausch von Standardlagern in einer HP-Anwendung verkürzt die Lagerlebensdauer.
F4: Welcher Servo-Antrieb wird für diesen Motor benötigt?
Der A06B-0127-B077 benötigt ein Fanuc ALPHA-Serie SVM- oder SVU-Servo-Verstärkermodul, das für mindestens 4,6 A Dauer- und 10 A Spitzen-Ausgangsstrom ausgelegt ist. Er integriert sich in Fanuc CNC-Steuerungen, einschließlich der Serien 0, 0i, 15, 16, 18 und 21.
Der Motortyp-Parameter im Servo-Antrieb muss auf den korrekten Code für die A6/2000-Spezifikation eingestellt werden. Bei Maschinen mit gemischten Motormodellen auf verschiedenen Achsen stellen Sie sicher, dass das spezifische Verstärkermodul, das dieser Achse zugewiesen ist, für den A6/2000 konfiguriert ist und nicht für einen größeren oder kleineren Motor im selben Schrank.
F5: Was sind die wichtigsten Prüfungen bei der Bewertung eines gebrauchten A06B-0127-B077?
Untersuchen Sie die Oberfläche der Konuswelle sorgfältig auf Fressspuren, Kratzer oder Stoßschäden durch unsachgemäße vorherige Demontage — Schäden an der Konusoberfläche verschlechtern die Presspassung und können nicht vor Ort behoben werden. Untersuchen Sie die Keilnut auf Fressspuren an den Keilkontaktflächen.
Überprüfen Sie den I64-Encoder-Stecker auf Pin-Korrosion und den Kabelausgang auf Beschädigungen. Messen Sie den Widerstand der Drehstromwicklungen auf Gleichmäßigkeit und prüfen Sie den Isolationswiderstand gegen Erde. Drehen Sie die Welle von Hand, um den Lagerzustand zu beurteilen — der 7,5 kg schwere Motor ist leicht genug, um ihn dabei zu halten, was die Beurteilung des Lagergefühls erleichtert.
Ein Leerlauf-Hochlauf auf 2.000 U/min mit Überwachung des Encodersignals ist die korrekte Endprüfung, bevor eine gebrauchte Einheit wieder in eine Produktionsachse eingebaut wird.
