Industrieller Servomotor
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-0123-B077 |

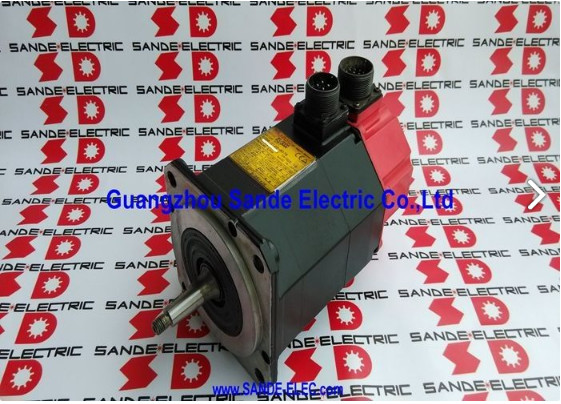

Teilenummer: A06B-0123-B077
Serie: ALPHA AC-Servomotor
Modell: a3 / 3000
Konfiguration: Konuswelle mit Keilnut, aI64K Inkremental-Encoder, Keine Bremse, IP65
Zustand: Neu / Überholt / Austausch verfügbar
Der Fanuc A06B-0123-B077 ist ein kompakter, Hochgeschwindigkeits-AC-Servomotor der ALPHA-Serie aus der Familie a3/3000 — die Rotkappen-Generation, die die Werkzeugmaschinenindustrie mit Beständigkeit und Langlebigkeit über ihre gesamte Produktionslebensdauer hinweg bediente. Mit 0,9 kW Dauerleistung, 3 Nm Stillstandsdrehmoment und 3.000 U/min Maximalgeschwindigkeit ist dies einer der leichteren Motoren im mittleren ALPHA-Bereich, aber einer der schnelleren in seiner Drehmomentklasse.
Die Nennfrequenz von 200 Hz bei 127 V Drehstrom und einem Stromverbrauch von 4,6 A ordnet ihn genau in den Anwendungsbereich kompakter, hochzyklischer Positionierantriebe an kleinen bis mittleren CNC-Werkzeugmaschinen ein.
Die Konuswelle mit Keilnut und der aI64K Inkremental-Encoder sind die mechanischen und elektrischen Kennzeichen dieser Variante — ein Motor, der für die präzise, wiederholbare Kupplungsverbindung und die zuverlässige inkrementelle Rückmeldung konfiguriert ist, von der die CNC-Achsenpräzision abhängt.
Der flanschmontierte und IP65-versiegelte A06B-0123-B077 ist einfach zu installieren, kompakt genug, um in enge Maschinenantriebspositionen zu passen, und robust genug, um der Betriebsumgebung einer Produktionsbearbeitungsmaschine standzuhalten.
Dieser Motor ist weiterhin auf dem Markt für überholte und gebrauchte Geräte erhältlich, mit einer etablierten Reparatur-Community, die mit der a3/3000-Motorenfamilie und ihren Serviceanforderungen vertraut ist.
| Parameter | Wert |
|---|---|
| Nennleistung | 0,9 kW (Dauer) |
| Stillstandsdrehmoment | 3 Nm |
| Nennstrom | 4,6 A |
| Motorspannung | 127 V |
| Nennfrequenz | 200 Hz |
| Phase | 3-phasig |
| Maximalgeschwindigkeit | 3.000 U/min |
| Leistungsfaktor | 96% |
| Isolationsklasse | F (max. 155°C) |
| Encoder | aI64K Inkremental (64.000 ppr) |
| Wellentyp | Konuswelle mit Keilnut |
| Bremse | Keine |
| Montage | Flansch |
| Schutzart | IP65 |
| Serie | ALPHA — a3/3000 |
Der a3/3000 nimmt eine spezifische und klar definierte Position in der ALPHA-Motorenfamilie ein.
Die Stillstandsdrehmomentklasse von 3 Nm macht ihn zu einem der leichteren Drehmomentmotoren der Rotkappen-Generation — leichter als die Familien a6, aC6, aC12 und aC22, die progressiv höhere Achslasten bewältigten. Was der a3/3000 in diese bescheidene Drehmomentklasse einbringt, ist eine Drehzahlgrenze von 3.000 U/min, die bei dieser Rahmengröße und Leistungsklasse einen nützlichen Bereich von Anwendungen eröffnet, bei denen Geschwindigkeit und Präzision wichtiger sind als eine anhaltende Kraftabgabe.
An kleinen bis mittleren CNC-Werkzeugmaschinen, an denen dieser Motor verbaut wurde, übernahm der a3/3000 typischerweise Sekundärachsen, Werkzeugmagazin-Indexierung, Rundtischpositionierung und kompakte Vorschubmechanismen, bei denen die mechanische Last gering ist, aber die Bewegungszyklusrate hoch und die Positioniergenauigkeit konstant sein muss.
Die Betriebsfrequenz von 200 Hz — im Vergleich zu 133 Hz bei den 2.000 U/min-Varianten in der gleichen Drehmomentklasse — spiegelt das Hochgeschwindigkeitsdesign und die anderen Betriebsbedingungen des Verstärkers wider, die 3.000 U/min erfordern.
Die Dauerleistung von 0,9 kW ist das Ergebnis der Abgabe von 3 Nm bei 3.000 U/min — die Physik dieser Kombination erzeugt eine spezifische Leistung, die die Stromversorgungsanforderungen des Servo-Verstärkers und das Wärmemanagement des Achsantriebssystems bestimmt.
Bei 4,6 A Nennstrom gehört das Verstärkermodul, das diese Achse steuert, zur leichteren Stromklasse, was auch die Dimensionierung des Schaltschranks und der Verkabelung für mehrachsige Maschinen mit mehreren a3/3000-Achsen beeinflusst.

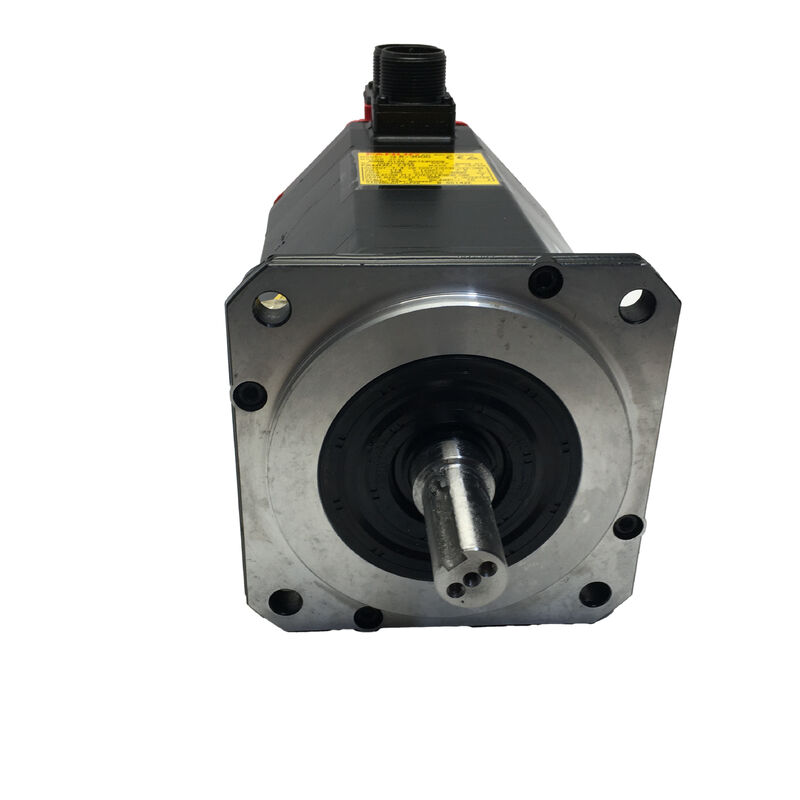

Die Konuswelle des A06B-0123-B077 ist auf ein präzises konisches Profil mit einer Keilnut bearbeitet.
Der Konuswinkel erzeugt eine selbstzentrierende Presspassung, wenn die Kupplungsnabe oder das angetriebene Bauteil auf die Welle gezogen wird — die Nabe sitzt konzentrisch, ohne die Ausrichtungsversuche, die bei reinen Klemmverbindungen mit gerader Welle manchmal erforderlich sind.
Die Keilnut durchdringt diesen Konus und sorgt für eine formschlüssige Drehsicherung: Selbst bei wiederholten Beschleunigungs- und Verzögerungswechseln von CNC-Positionierzyklen kann die Nabe auf der Welle nicht drehen.
Für einen 3 Nm Motor ist die kombinierte Konuspresspassung plus Keilnut-Verbindung eine mechanische Überdimensionierung für die reine Drehmomentbelastung — eine Qualitäts-Servokupplung auf einer geraden Welle würde 3 Nm ohne Risiko bewältigen.
Die Konuswelle ist vorhanden, weil die Maschinen, die dieser Motor bedient, eine Positionsgenauigkeit erfordern, die davon abhängt, dass die Kupplungsnabe bei jeder Montage exakt an der gleichen Position sitzt, und weil die Keilnut sicherstellt, dass die Nabe auch nach Jahren der Betriebswechsel nicht dreht.
Die Folge bei einem Austausch ist bei jeder anderen Konuswellen-Motor der ALPHA-Familie gleich: Das angetriebene Bauteil muss mit einem geeigneten Konus-Abzieher entfernt werden, nicht mit Schlagwerkzeugen.
Das Zerkratzen der Konusoberfläche während der Demontage verschlechtert die Presspassung und führt zu einem Wellenschlag, der die Positioniergenauigkeit nach der Wiedermontage beeinträchtigt.
Die Überholungsdokumentation von General Servo bestätigt, dass die Konuswelle während ihres Überholungsprozesses inspiziert und mit den Fanuc-Spezifikationen abgeglichen wird — sie ist eines der Teile, bei denen Entscheidungen während der Feldwartung die weitreichendsten langfristigen Auswirkungen haben.
Der aI64K ist Fanucs inkrementeller Encoder mit 64.000 Impulsen pro Umdrehung — das Standard-Feedback-Gerät für die Servo-Motoren der ALPHA-Serie.
Bei 3.000 U/min erzeugt der Encoder 3,2 Millionen Impulse pro Sekunde, was den Regelkreisen des ALPHA-Servo-Verstärkers die Auflösung gibt, die sie benötigen, um Geschwindigkeit und Position im gesamten Drehzahlbereich des Motors zu steuern, ohne die Geschwindigkeitswelligkeit, die Encoder mit geringerer Auflösung einführen können.
Der inkrementelle Betrieb erfordert bei jedem Maschinenstart eine Referenzfahrt, um die absolute Achsposition zu ermitteln.
Die CNC fährt die Achse zu ihrer Referenzposition, liest den Marker-Puls des Encoders und stellt den Positionsspeicher von dieser Referenz ein. Für die Sekundär- und Hilfsachsenfunktionen, die der a3/3000 typischerweise bedient, ist die Referenzfahrt ein kurzer Routine-Schritt beim Maschinenstart — typischerweise schneller als bei großen Hauptachsen, da die Fahrstrecke zur Referenz normalerweise kurz ist.
Bei gebrauchten Motoren ist die Integrität des Encoder-Anschlusses vor der Installation das Hauptanliegen.
Der aI64K-Anschluss befindet sich am Heck des Motors und ist der Betriebsumgebung ausgesetzt.
Korrosion der Pins durch Feuchtigkeit, Beschädigung durch Kabelhandhabung bei früheren Wartungsarbeiten und Eindringen von Verunreinigungen sind die häufigsten Fehlerursachen auf der Encoder-Seite bei dieser Motorengeneration — und sie führen zu Positionsfehlern oder Encoder-Alarmcodes am Servo-Verstärker, die fälschlicherweise als Antriebsfehler interpretiert werden können, bevor der Encoder als Quelle bestätigt wird.
Der Standard-A06B-0123-B077 verfügt über eine IP65-Abdichtung — vollständig staubgeschützt und gegen gerichtete Wasserstrahlen aus jedem Winkel beständig. An den Sekundär- und Hilfsachsenpositionen, die für diese Motorklasse typisch sind, deckt IP65 die übliche Kühlschmierstoffnebel-, zufällige Spritzer- und Druckluftreinigungsbelastung einer Produktionsbearbeitungsmaschine ohne zusätzliche Dichtungsmaßnahmen ab.
Die abgedichtete Variante für Positionen mit höherer Kühlschmierstoffbelastung — die Suffix-Nummer #7075 — verfügt über die Schutzart IP67 für Schutz bei zeitweisem Eintauchen. Wo der Motor in einer Position mit direkter Kühlschmierstoffstrahlbelastung oder in einer Maschine mit aggressiver Kühlschmierstoffzufuhr installiert ist, ist die #7075 die richtige Spezifikation.
Der Standard-B077 eignet sich für die Mehrheit der Installationspositionen dieser Motorklasse, wo IP65 ausreichend ist und die zusätzliche Dichtungs-Komplexität von IP67 keinen praktischen Nutzen bringt.
Der A06B-0123-B077 ist mit Servo-Verstärkermodulen der Fanuc ALPHA-Serie SVM kompatibel und lässt sich in die Fanuc CNC-Steuerungsplattformen integrieren, die während der Produktionszeit der ALPHA-Serie aktuell waren — Serien 0, 0i, 15, 16, 18 und 21.
Der Servo-Verstärker muss vor dem Achsbetrieb mit dem Motortyp-Code für den a3/3000 parametriert werden.
Bei mehrachsigen Maschinen mit gemischten ALPHA-Motortypen ist sicherzustellen, dass das dieser Achse zugewiesene Verstärkermodul speziell für den a3/3000 konfiguriert ist — dies ist ein häufiger Parametrierungsfehler bei Maschinen, bei denen Motoren im Laufe ihrer Lebensdauer ausgetauscht oder neu konfiguriert wurden, und ein falscher Motortyp-Code bei einem leichten Motor wie dem a3/3000 führt zu den gleichen Problemen mit der Geschwindigkeitsregelung und der Stromgrenze wie bei einem größeren Motor.
F1: Wie verhält sich der a3/3000 im Vergleich zum a6/3000 in der gleichen Geschwindigkeitsklasse?
Beide Motoren laufen mit 3.000 U/min bei 200 Hz und 127 V und verwenden beide eine Konuswelle mit einem I64-Encoder. Der a6/3000 liefert 6 Nm Stillstandsdrehmoment bei 7,5 A Nennstrom — doppelt so viel Drehmoment wie der a3/3000 bei höherem Stromverbrauch.
Der a3/3000 mit 3 Nm und 4,6 A ist korrekt für leichtere Achslasten, bei denen der geringere Stromverbrauch ein Vorteil für die Dimensionierung des Verstärkermoduls ist. Sie sind nicht austauschbar — die Motortyp-Parameter und die Stromklasse des Verstärkers unterscheiden sich. Vergleichen Sie immer die Teilenummer mit dem an der Maschine installierten Motor.
F2: Welcher Servo-Verstärker ist mit dem A06B-0123-B077 kompatibel?
Der a3/3000 ist mit Servo-Verstärkermodulen der Fanuc ALPHA-Serie SVM und SVU in der entsprechenden Stromklasse für 4,6 A Dauerbetrieb kompatibel. Das spezifische SVM-Modul, das in der ursprünglichen Antriebskonfiguration der Maschine zugewiesen ist, bestimmt die Kompatibilität — der Motortyp-Parameter muss auf den a3/3000-Code gesetzt werden, bevor die Achse betrieben wird.
Bei Maschinen, bei denen der Verstärker seit der ursprünglichen Fertigung ausgetauscht oder aufgerüstet wurde, stellen Sie sicher, dass der neue Verstärker die aI64K Inkremental-Encoder-Schnittstelle unterstützt.
F3: Was ist der Unterschied zwischen den Varianten B077 und B175 in der a3/3000-Familie?
Der B077 hat keine integrierte Bremse — die Halteposition im Ruhezustand beruht auf der aktiven Drehmomenthaltung durch den Servo-Verstärker. Der B175 verfügt über eine federbelastete elektromagnetische Haltebremse und eignet sich daher für vertikale Achsen oder schwerkraftbelastete Mechanismen, bei denen eine mechanische Positionsgarantie während der Deaktivierung des Servos, bei Not-Aus oder Stromausfall erforderlich ist.
Beide teilen sich die gleiche 0,9 kW Leistung, 3 Nm Stillstandsdrehmoment, 127 V / 200 Hz / 4,6 A elektrische Spezifikation, Konuswelle und IP65-Abdichtung. Die Bremse ist der einzige funktionale Unterschied.
F4: Kann dieser Motor durch einen Fanuc-Motor der aktuellen Generation ersetzt werden, wenn ein überholter a3/3000 nicht verfügbar ist?
Eine generationenübergreifende Substitution durch Alpha i- oder Beta i-Motoren ist prinzipiell möglich, erfordert aber eine technische Bewertung — Einbaumaße, Anschlussbelegungen, Encoder-Protokoll und der erforderliche Servo-Verstärker-Typ unterscheiden sich zwischen ALPHA- und aktuellen Generationen von Motoren.
Bei einem einzelnen ausgefallenen Motor an einer ansonsten funktionierenden Maschine überwiegen die Störung und die Kosten einer generationenübergreifenden Substitution in der Regel die Beschaffung eines überholten a3/3000. Überholte Einheiten sind weiterhin auf dem Servomotor-Markt erhältlich, und die gut verstandenen Ausfallmodi des a3/3000 machen ihn für die Überholung durch Spezialwerkstätten geeignet.
F5: Welche Inspektionsschritte sind für einen gebrauchten A06B-0123-B077 am wichtigsten?
Beginnen Sie mit der Konuswellenoberfläche — prüfen Sie auf Fressspuren, Kratzer oder Schlagspuren von früheren unsachgemäßen Entfernungen. Schäden an der Konusoberfläche beeinträchtigen die Geometrie der Presspassung und können nicht vor Ort behoben werden.
Prüfen Sie die Keilnut auf Fressspuren an den Keilkontaktflächen. Inspizieren Sie den aI64K Encoder-Anschluss auf korrodierte oder verbogene Pins und den Kabelausgang auf Scheuerstellen oder Beschädigungen an der Zugentlastung. Messen Sie den Widerstand der Drehstromwicklungen auf Phasenbalance und prüfen Sie den Isolationswiderstand gegen Erde.
Drehen Sie die Welle von Hand, um Lagerrauschen oder -widerstand zu spüren. Ein Prüflauf auf dem Prüfstand bis 3.000 U/min an einem Fanuc ALPHA-Antrieb mit Überprüfung des Encodersignals ist die richtige Endkontrolle, bevor der Motor wieder in den Produktionsbetrieb genommen wird.
