Industrieller Servomotor
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-0121-B077 |
Teilenummer: A06B-0121-B077
Modell: AC3 / 2000
Encoder: I64 Impulsgeber
Schaft: Konischer Schaft
Status: Vom Hersteller eingestellt — überholte und gebrauchte Lagerbestände verfügbar
Zustand: Überholt / Austausch / Gebraucht

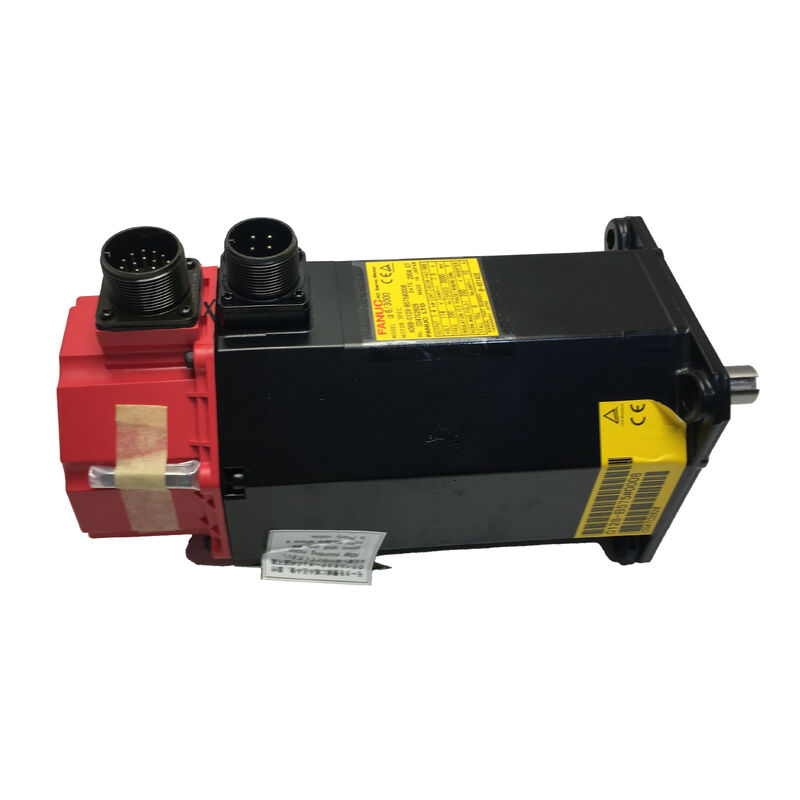

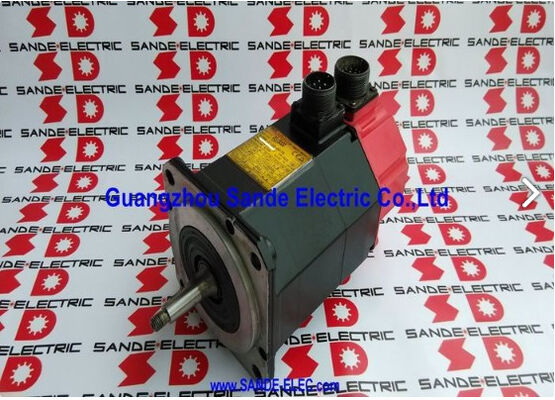

Der Fanuc A06B-0121-B077 ist ein AC-Servomotor aus Fanucs früherer AC-Servogeneration — Modell AC3/2000 — mit einer Drehzahl von bis zu 2.000 U/min, einem I64 Impulsgeber für Closed-Loop-Feedback und einem konischen Wellenausgang für präzise mechanische Kopplung.
Dieser Motor stammt aus der Zeit vor den nachfolgenden ALPHA- und BETA-Serien und gehört zu der Periode, in der Fanuc die AC-Servosteuerung entwickelte, die über Jahrzehnte hinweg die Antriebe von CNC-Werkzeugmaschinen prägen sollte.
Fanuc hat dieses Modell inzwischen eingestellt, aber das bedeutet nicht, dass die Maschinen, in denen es verbaut wurde, ausgedient haben.
CNC-Ausrüstung, die auf dem AC3/2000 basiert, bleibt in Werkstätten und Betrieben produktiv, wo die Wirtschaftlichkeit der Wartung einer bewährten Maschine die Kosten und Störungen einer vollständigen Umrüstung überwiegt. Für diese Betriebe ist eine zuverlässige Quelle für servicefähige A06B-0121-B077-Einheiten keine Bequemlichkeit – sie ist eine Wartungsnotwendigkeit.
Der konische Schaft und der I64 Impulsgeber sind die beiden Merkmale, die diesen Artikel zu einem spezifischen und nicht austauschbaren Teil machen.
Beide definieren die mechanische und elektrische Schnittstelle, die der Motor mit der Maschine bildet, und beide müssen beim Beschaffen eines Ersatzteils exakt übereinstimmen. Zu verstehen, was jeder tut und warum er wichtig ist, ist der praktische Ausgangspunkt für jeden, der mit diesem Motor im Feld arbeitet.
| Parameter | Wert |
|---|---|
| Modell | AC3 / 2000 |
| Maximale Drehzahl | 2.000 U/min |
| Schafttyp | Konischer Schaft |
| Encoder | I64 Impulsgeber |
| Anwendung | CNC-Achsenantrieb |
| Herstellerstatus | Eingestellt |
Die AC3-Bezeichnung ordnete diesen Motor einer bestimmten Drehmomentklasse innerhalb Fanucs früherer AC-Servomotorenreihe zu – eine Stufe über dem AC2 und unter den schwereren AC6- und AC12-Familien, die die anspruchsvolleren Achsenantriebe der Ära bewältigten.
Mit einer maximalen Drehzahl von 2.000 U/min wurde der AC3/2000 für Achsen eingesetzt, bei denen moderate Geschwindigkeit und kontrollierte Drehmomentabgabe Priorität hatten – die Art von gleichmäßiger Vorschubleistung und wiederholbarer Positionierung, die die Produktions-CNC-Arbeit erfordert.
Diese Motoren wurden mit Fanuc AC-Servosystemen derselben Generation gekoppelt und in die Fanuc CNC-Steuerungsplattformen integriert, die während ihrer Produktionszeit aktuell waren. Nach den Maßstäben dessen, was danach kam, ist die Elektronik älter – aber die grundlegende Motorbauweise ist langlebig, und Einheiten, die ordnungsgemäß gewartet und gelagert wurden, leisten weiterhin zuverlässig in ihren ursprünglichen Anwendungen.
Der AC3/2000 wurde in einer Reihe von kleinen und mittleren CNC-Werkzeugmaschinen verschiedener OEM-Marken verbaut, die sich in dieser Zeit für Fanuc-Servosysteme standardisierten.
Die installierte Basis ist breit genug, dass die Ausfallmodi, Wartungsanforderungen und Leistungseigenschaften des Motors in der Fachwelt für Servo-Reparaturen gut verstanden sind.
Der konische Schaft des A06B-0121-B077 ist ein bearbeitetes konisches Profil, das eine selbstzentrierende Presspassung mit der Gegenkomponente des Antriebs erzeugt — typischerweise eine Riemenscheibe, eine Kupplungsnabe oder ein Direktantriebselement, das auf die passende Konizität gebohrt ist.
Dieses Design erzeugt eine konzentrische, spielfreie mechanische Verbindung, ohne sich allein auf Passfedern oder Wellenklemmen zu verlassen, und ermöglicht das Entfernen und Wiedereinsetzen der angetriebenen Komponente mit wiederholbarer Ausrichtung jedes Mal — vorausgesetzt, das richtige Entfernungsverfahren wird befolgt.
Bei einer Maschine, die um einen Motor mit konischem Schaft herum konstruiert ist, sind die angetriebenen Komponenten — Riemenscheiben, Naben, was auch immer der Motor verbindet — auf diese spezifische Konizität gebohrt. Der Austausch durch einen Motor mit geradem Schaft erfordert auch den Austausch dieser Komponenten, wodurch aus einem einfachen Motoraustausch ein deutlich größerer mechanischer Aufwand wird.
Deshalb ist die Überprüfung des Schafttyps vor der Bestellung eines Ersatzteils nicht optional: Mit der falschen Schaftkonfiguration vor Ort zu erscheinen, verzögert die Reparatur und erhöht die Kosten, die hätten vermieden werden können.
Beim Inspizieren oder Entfernen der Antriebskomponente von einem konischen Schaft muss die Konizität korrekt gelöst werden — unter Verwendung eines geeigneten Abziehers oder einer Methode zum Lösen der Konizität — anstatt die Komponente mit Schlagwerkzeugen abzuziehen.
Unsachgemäßes Entfernen zerkratzt die Konusoberfläche, was die Presspassung beim Wiedereinbau verschlechtert und zu Rundlauf führen kann, der während des Betriebs Vibrationen oder Positionierungsfehler verursacht.
Der I64 ist ein Impulsgeber — Fanucs Terminologie für den inkrementellen Encoder, der in die Rückseite des Motorgehäuses integriert ist — der Positions- und Geschwindigkeitsrückmeldesignale an den AC-Servotreiber liefert.
Er erzeugt Positionspulse, die sich auf einen Markierungskanal beziehen, wobei die Homing-Sequenz der Maschine bei jedem Start die absolute Achsenreferenz festlegt. Dies ist die Standard-Feedback-Architektur für die CNC-Plattformen, mit denen dieser Motor gekoppelt wurde.
Die „64“ in der I64-Bezeichnung bezieht sich auf die Impulszahlcharakteristik des Encoders, die die Auflösung der dem Servotreiber zur Verfügung stehenden Positionsrückmeldung bestimmt.
Diese Auflösung muss zwischen Motor und Treibersystem übereinstimmen — das Anbringen eines Motors mit einer anderen Impulsgeber-Spezifikation ohne Aktualisierung der Servotreiberparameter führt zu Positionskalibrierungsfehlern und kann Encoder-Fehleralarme auslösen, die den Betrieb der Achse verhindern.
Der Zustand des Impulsgebers ist eines der ersten Dinge, die bei jedem gebrauchten AC3/2000-Motor zu bewerten sind. Bei Einheiten mit langer Servicehistorie oder Anzeichen von Kühlmitteleinwirkung sind das Gehäuse des Impulsgebers und sein Stecker häufige Fehlerquellen.
Beschädigte Stecker, korrodierte Pins und Verunreinigungen im Gehäuse des Impulsgebers führen zu intermittierenden oder verschlechterten Rückmeldesignalen, die sich als Achspositionierungsfehler oder unkontrollierte Bewegungen am Treiber äußern — oft falsch diagnostiziert als Treiberfehler, bevor der Impulsgeber als Ursache identifiziert wird.
Fanuc hat den A06B-0121-B077 eingestellt, da sich die Produktlinie weiterentwickelt hat und neuere Motorgenerationen ihn abgelöst haben. Der Motor wird nicht mehr produziert, und neue Lagerbestände sind über die üblichen Kanäle nicht mehr verfügbar.
Für Betriebe, die auf diese Maschinen angewiesen sind, gibt es die Optionen von überholten Originalen von spezialisierten Servomotorenfirmen, geprüften Neuteilen (New-Old-Stock), wo verfügbar, und Austauschprogrammen, bei denen eine gleichwertige überholte Einheit im Austausch gegen den defekten Kern zurückgegeben wird.
Eine gut durchgeführte Überholung eines AC3/2000-Motors umfasst die Inspektion und Prüfung der Wicklungen, den Austausch der Lager, die Bewertung und gegebenenfalls den Austausch oder die Reparatur des Impulsgebers, die Inspektion des konischen Schafts und einen vollständigen Probelauf, bevor die Einheit wieder auf Lager genommen wird.
Dies ist der entscheidende Standard — ein Motor, der nur eine Sichtprüfung besteht, ist nicht dasselbe wie ein Motor, der unter Last getestet und anhand aller seiner Schlüsselparameter verifiziert wurde.
Für Betriebe mit hoher Betriebszeit ist die Bevorratung eines geprüften Ersatzteils A06B-0121-B077 eine einfache Risikominderung.
Bei einem eingestellten Motor schwankt der Markt und die Verfügbarkeit ist nicht garantiert. Herauszufinden, dass servicefähige Einheiten gerade dann knapp sind, wenn Ihre Maschine ausfällt, ist der schlechteste Zeitpunkt, diese Tatsache zu entdecken.
F1: Der A06B-0121-B077 ist eingestellt — sind überholte Einheiten für den Produktionsbetrieb zuverlässig?
Ja, vorausgesetzt, sie stammen von einer seriösen Servo-Reparaturwerkstatt, die dokumentierte Tests durchführt und nicht nur eine Sichtprüfung.
Ein ordnungsgemäß überholter AC3/2000 hat seine Lager ersetzt bekommen, die Wicklungen auf Widerstandsbalance und Isolationsintegrität geprüft, den Impulsgeber bewertet und einen vollständigen Leerlauf-Probelauf vor dem Verkauf abgeschlossen. Die Qualität der Überholung variiert erheblich zwischen den Anbietern — fragen Sie nach Testdokumenten, bevor Sie sich für eine Einheit für eine produktionskritische Achse entscheiden.
F2: Kann der A06B-0121-B077 auf eine neuere Fanuc ALPHA- oder BETA-Serie aufgerüstet werden?
Grundsätzlich ist eine Generationsaufrüstung möglich, aber es ist kein einfacher Austausch. Der konische Schaft, die Einbaumaße, die Steckerbelegung und die Feedback-Schnittstelle unterscheiden sich zwischen der AC3-Generation und späteren ALPHA- oder BETA-Serienmotoren.
Eine Servotreiber-Aufrüstung ist typischerweise zusammen mit dem Motoraustausch erforderlich, und die CNC-Steuerung muss den neuen Motor- und Encodertyp unterstützen. Für Maschinen, bei denen bereits eine vollständige Treiberaufrüstung geplant ist, kann dies sinnvoll sein — für einen einfachen Motoraustausch birgt eine gleichwertige AC3/2000-Einheit weitaus geringeres Risiko und weniger Störungen.
F3: Was passiert, wenn der I64 Impulsgeber beschädigt ist — kann der Motor noch verwendet werden?
Nicht für den Closed-Loop-Servobetrieb. Der Impulsgeber ist die Positions- und Geschwindigkeitsrückmeldequelle, die der Servotreiber benötigt, um den Regelkreis zu schließen. Ein defekter oder verschlechterter Impulsgeber erzeugt Positionsfehler, Achsenverschiebung oder Encoder-Fehleralarme, die den normalen Betrieb verhindern.
In einigen Fällen kann der Impulsgeber als separate Einheit von einer spezialisierten Servo-Reparaturwerkstatt ersetzt werden — ob dies machbar ist, hängt vom Ausmaß des Schadens und dem Zustand der Encoder-Montageschnittstelle des Motors ab.
F4: Wie kritisch ist die korrekte Entfernung des konischen Schafts bei der Wartung dieses Motors?
Sehr. Der konische Schaft beruht auf einer präzisen Presspassung zwischen der Konizität der Motorwelle und der Gegenkomponente des Antriebs. Wenn die Riemenscheibe oder die Kupplungsnabe mit Schlagwerkzeugen abgezogen wird, anstatt mit einem geeigneten Konus-Abzieher entfernt zu werden, wird die Konusoberfläche zerkratzt.
Ein zerkratzter Konus erzeugt beim Wiedereinbau eine unvollkommene Presspassung, was zu Wellenrundlauf führt — und Rundlauf am Achsenantrieb äußert sich in Vibrationen, Positionsfehlern und beschleunigtem Lagerverschleiß. Das korrekte Entfernungsverfahren ist bei einem Motor mit konischem Schaft nicht optional.
F5: Was sind die häufigsten Ausfallmodi des AC3/2000 in diesem Alter?
Lagerschäden sind bei Motoren mit langer Servicehistorie die häufigste Ursache — die Symptome sind Rauheit der Welle, hörbare Geräusche während des Betriebs und schließlich Vibrationen, die die Achsgenauigkeit beeinträchtigen.
Ausfall des Impulsgebers durch Kühlmittelkontamination oder Steckerdegradation ist das zweithäufigste Problem, das sich typischerweise als Positionsrückmeldefehler oder Achsenalarme äußert. Verschlechterung der Wicklungsisolation durch anhaltende Überlastung oder Kühlmitteleintritt ist seltener, aber ernster — es erfordert eine Neuwicklung, um den Motor wieder in Betrieb zu nehmen. Alle drei sind durch ordnungsgemäße Prüfungen auf dem Prüfstand vor der Wiedermontage identifizierbar.
