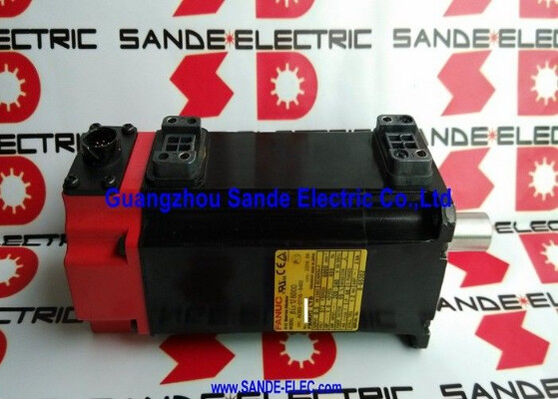

A06B-0116-B804#0037 Fanuc Wechselstromservomotor A06B0116B804#0037 AO6B-OII6-B8O4#OO37

Fanuc A06B-0116-B804#0037 | Beta iS Serie AC-Servomotor BiS1/6000 — 0,5kW, Keilwellenende, 90V Bremse, b64iA

Teilenummer: A06B-0116-B804#0037

Serie: Beta iS (BiS) AC-Servomotor

Modell: BiS 1 / 6000

Konfiguration: Gerade Keilwellenende, 90V DC Elektromagnetbremse, b64iA Encoder

Zustand: Neu / Überholt / Austausch verfügbar

Übersicht

Der Fanuc A06B-0116-B804#0037 ist ein voll spezifizierter AC-Servomotor aus Fanucs Beta iS Serie — Modell BiS1/6000 — mit drei der wichtigsten Konfigurationsoptionen, die in dieser Motorenfamilie gleichzeitig verfügbar sind: eine gerade Welle mit Keilnut, eine 90V DC Elektromagnetbremse und der b64iA Encoder.

Jede dieser drei Eigenschaften stellt eine bewusste technische Entscheidung dar, wo und wie dieser Motor eingesetzt wird, und zusammen definieren sie einen Motor, der für schnelle, präzise Positionieranwendungen konfiguriert ist, bei denen Wellenkupplungsintegrität, ausfallsichere Positionsarretierung und zuverlässiges inkrementelles Feedback zwingend erforderlich und nicht optional sind.

Mit 0,5 kW und 6.000 U/min ist der BiS1/6000 der kompakteste Hochgeschwindigkeits-Servo in der Beta iS Familie dieser Leistungsklasse — gebaut für die Art von schnellen Hilfsantrieben, Indexiermechanismen und Robotergelenken, bei denen schnelle Positionierung und mechanische Sicherheit im Stillstand die entscheidenden Anforderungen sind.

Die Suffix #0037 gibt die Variante der Steckverbinderkonfiguration innerhalb der B804 Brems- und Keilnutspezifikation an, die die spezifische Verkabelung und die Steckverbinderschnittstelle der Anwendung, für die er entwickelt wurde, berücksichtigt.

Wichtige Spezifikationen

Drei Merkmale, ein spezifischer Zweck

Die Kombination aus Keilwellenende, 90V Bremse und b64iA Encoder an diesem Motor ist keine Sammlung von Optionen, die für generische Vielseitigkeit ausgewählt wurden — sie spiegelt eine kohärente Designabsicht wider.

Die Keilwelle bewältigt die Herausforderung der Drehmomentübertragung bei 6.000 U/min.

Bei dieser Geschwindigkeit erzeugt selbst ein 0,5 kW Motor beim schnellen Positionieren ein Achsenbeschleunigungsmoment, dem eine einfache Klemmkupplung allein durch Reibung widerstehen muss.

Eine Keilnut sorgt für eine positive mechanische Verriegelung zwischen Welle und Nabe, die unabhängig von Stoßbelastungen, thermischer Zyklisierung der Kupplungsklemme oder dem Umkehrdrehmoment von hochzyklischen bidirektionalen Bewegungen nicht verrutschen kann.

Für Robotergelenke und Hochgeschwindigkeits-Indexantriebe, bei denen die Kupplung kontinuierlich dynamisch belastet wird, ist dies auf lange Sicht wichtig.

Die 90V Bremse ist die Sicherheitsleitung für den Stillstand des Motors. Federbelastet, elektrisch entriegelt — die Bremse greift automatisch in dem Moment, in dem die 90V Versorgung unterbrochen wird, unabhängig davon, was der Servoantrieb oder das CNC-System zu diesem Zeitpunkt tut. Für eine vertikale Achse, die eine Last trägt, einen Roboterarm, der eine Position hält, oder jeden Mechanismus, bei dem unkontrollierte Bewegung bei Stromausfall eine Gefahr darstellt, ist dies kein optionales Merkmal.

Die 90V Versorgungsspannung unterscheidet diese von den häufigeren 24V Bremsvarianten in derselben Familie — die Verkabelung und das Netzteil müssen dies speziell berücksichtigen. Das Anlegen von 24V an eine 90V Spule führt zu einem teilweisen Eingriff, was schlimmer ist als ein vollständiger Eingriff oder eine vollständige Entriegelung.

Der b64iA Encoder liefert das inkrementelle Feedback von 64.000 ppr, das die Geschwindigkeits- und Positionsregelsysteme im Beta iS Antriebssystem schließt. Bei 6.000 U/min erzeugt der Encoder 6,4 Millionen Impulse pro Sekunde — die Rückführungsrate, die es dem Antrieb ermöglicht, eine gleichmäßige Geschwindigkeitsregelung und präzise Positionierung im gesamten Drehzahlbereich des Motors aufrechtzuerhalten.

6.000 U/min mit Bremse — Verständnis des Anwendungskontexts

Eine Bremse an einem 6.000 U/min Motor wirft eine praktische Frage auf, die es wert ist, direkt angesprochen zu werden: Die Bremse arbeitet nicht bei 6.000 U/min. Eine federbelastete Elektromagnetbremse ist eine Haltevorrichtung — sie greift, wenn der Motor stillsteht oder abbremst, nicht während des laufenden Betriebs.

Der Servoantrieb steuert die Achsenverzögerung; die Bremse greift mechanisch, nachdem die Achse gestoppt ist, und hält sie in Position, bis der Antrieb die nächste Bewegung befiehlt und die 90V Versorgung die Bremsspule entriegelt.

Die 6.000 U/min Grenze und die Bremse dienen daher unterschiedlichen Phasen des Bewegungszyklus.

Die hohe Geschwindigkeit ermöglicht schnelle Übergänge zwischen Positionen; die Bremse gewährleistet mechanische Positionsgenauigkeit an jedem Haltepunkt.

Bei Robotergelenken, Werkzeugmagazinantrieben und Palettenpositioniermechanismen, bei denen eine Maschine Hunderte oder Tausende von Malen pro Schicht taktet, ist diese Kombination — schnelle Bewegung, mechanisch sicherer Stopp — genau das, was die Anwendung erfordert.

b64iA Encoder und Antriebskompatibilität

Der b64iA ist Fanucs inkrementelle Encoder-Bezeichnung für das 64.000 ppr Gerät, das in Beta iS Serie Motoren verbaut ist. Er liefert Geschwindigkeits- und Positionsrückmeldung über Fanucs serielles Encoder-Schnittstellenprotokoll, das einen kompatiblen Beta iS Verstärker erfordert.

Der Antrieb liest Encoderdaten mit der Abtastrate, die benötigt wird, um die Regelkreise bei 6.000 U/min zu schließen — schneller als ältere analoge Schnittstellen-Encoder unterstützen — und deshalb ist der Motor speziell mit Fanucs Beta iS Serie Servo-Verstärkersystem gekoppelt.

Bei jedem Motoraustausch muss der b64iA Encoder-Typ exakt übereinstimmen. Der Einbau eines Motors mit einem anderen Encoder-Typ — auch eines anderen Fanuc-Motors mit gleicher Nennleistung — kann Servo-Parameteränderungen erfordern, und in einigen Fällen wird der Antrieb beim Start mit einem Encoder-Typ-Fehler alarmieren, bevor eine Achsenbewegung versucht wird.

Nachfolge- und Ersatzhinweise

Radwells MRO-Datenbank vermerkt, dass die Serie A06B-0116-B804 einen vorgeschlagenen Ersatz in der A06B-2116-B805 hat, was darauf hindeutet, dass es sich um einen Motor der Übergangsgeneration handelt.

Für Maschinen, bei denen das bestehende Antriebssystem bereits für den BiS1/6000 konfiguriert ist, vermeidet die Beschaffung einer überholten Originaleinheit die Neukonfiguration, die ein neuerer Motor möglicherweise zusammen mit einem Antriebsupgrade erfordert. Wenn die Maschine für ein umfassenderes Servo-System-Update ansteht, ist der vorgeschlagene Nachfolger eine Überlegung wert, zusammen mit dem Motor.

FAQ

F1: Warum verwendet dieser Motor eine 90V Bremse anstelle der gebräuchlicheren 24V Version?

Die 90V Bremsspule ist für diesen speziellen Motorrahmen und die erforderlichen Kraftcharakteristiken zur Betätigung des Federmechanismus spezifiziert. Die Verwendung einer 24V Versorgung an einer 90V Spule führt zu einem teilweisen Bremseingriff — die Feder wird nur teilweise überwunden, und der Motor erfährt mechanischen Widerstand während des Betriebs, wobei die Welle nicht vollständig frei ist.

Dies ist ein schädlicher Zustand, der Überhitzung und beschleunigten Bremsverschleiß verursacht. Bei der Installation dieses Motors muss der 90V DC Bremsenversorgungsstromkreis vor der Stromversorgung der Achse bestätigt werden.

F2: Was ist der Unterschied zwischen den Varianten B804 und B503 des BiS1/6000?

Beide verfügen über eine Keilwelle und einen b64iA Encoder. Der B503 verwendet eine 24V DC Bremse; der B804 verwendet eine 90V DC Bremse.

Die Wahl zwischen ihnen hängt von der im Schaltschrank der Maschine verfügbaren Bremsenversorgungsspannung ab. Das Suffix #0037 am B804 gibt die spezifische Steckverbinderkonfiguration für die Brems- und Stromverkabelung an — diese muss mit der vorhandenen Kabelverbindung der Maschine übereinstimmen, um eine direkte Ersatzpassform zu gewährleisten.

F3: Welcher Beta iS Servo-Verstärker wird für diesen Motor benötigt?

Dieser Motor ist für den Einsatz mit Fanucs Beta iS Serie Servo-Verstärker (βiSVSP oder Äquivalent) konzipiert. Der Verstärker muss die b64iA Encoder-Schnittstelle unterstützen und mit dem korrekten Motortyp-Code für die BiS1/6000 Spezifikation parametriert sein.

Die 90V Bremsstromkreise erfordern eine separate 90V DC Stromversorgungsausgabe aus dem Schaltschrank der Maschine — diese wird nicht vom Servo-Verstärker selbst bereitgestellt und muss vorhanden und verriegelt sein, bevor die Achse in Betrieb genommen wird.

F4: Kann dieser Motor an einer vertikalen Roboterachse oder einem schwerkraftbelasteten Mechanismus verwendet werden?

Ja — dies ist eine der Hauptanwendungen für die gebremste Variante. Die federbelastete 90V Bremse verriegelt die Welle mechanisch, sobald die 90V Versorgung unterbrochen wird, einschließlich bei Not-Aus, Servo-Alarm und Stromausfall.

Dies verhindert ein Absinken der Achse oder unkontrollierte Bewegungen bei jedem schwerkraftbelasteten Mechanismus.

Die Schlüsselvoraussetzung ist, dass die 90V Bremsenversorgungs-Verriegelung korrekt konfiguriert ist — die Bremse muss sich vollständig lösen, bevor eine Bewegung befohlen wird, und muss wieder greifen, bevor das Antriebsdeaktivierungssignal ausgegeben wird.

F5: Welche Inspektionsschritte sind für einen gebrauchten A06B-0116-B804#0037 unerlässlich?

Testen Sie zuerst die Bremse: Legen Sie 90V DC an und bestätigen Sie, dass sich die Welle frei und ohne Widerstand dreht, dann unterbrechen Sie die Stromversorgung und verifizieren Sie, dass die Welle fest und ohne Kriechen blockiert. Eine Bremse, die teilweise löst oder unter leichter Last nicht hält, muss vor dem Einbau an einer schwerkraftbelasteten oder sicherheitskritischen Achse gewartet werden.

Inspizieren Sie dann den b64iA Encoder-Stecker und die Kabeldurchführung auf Korrosion oder Beschädigung.

Messen Sie den dreiphasigen Wicklungswiderstand auf Phasenbalance und prüfen Sie den Isolationswiderstand gegen Erde. Drehen Sie die Welle von Hand, um den Lagerzustand zu beurteilen, und inspizieren Sie die Keilnut auf Fressspuren. Ein Leerlauf-Hochlauf auf 6.000 U/min mit Encoder-Signalverifizierung schließt die Prüfung vor der Installation ab.
