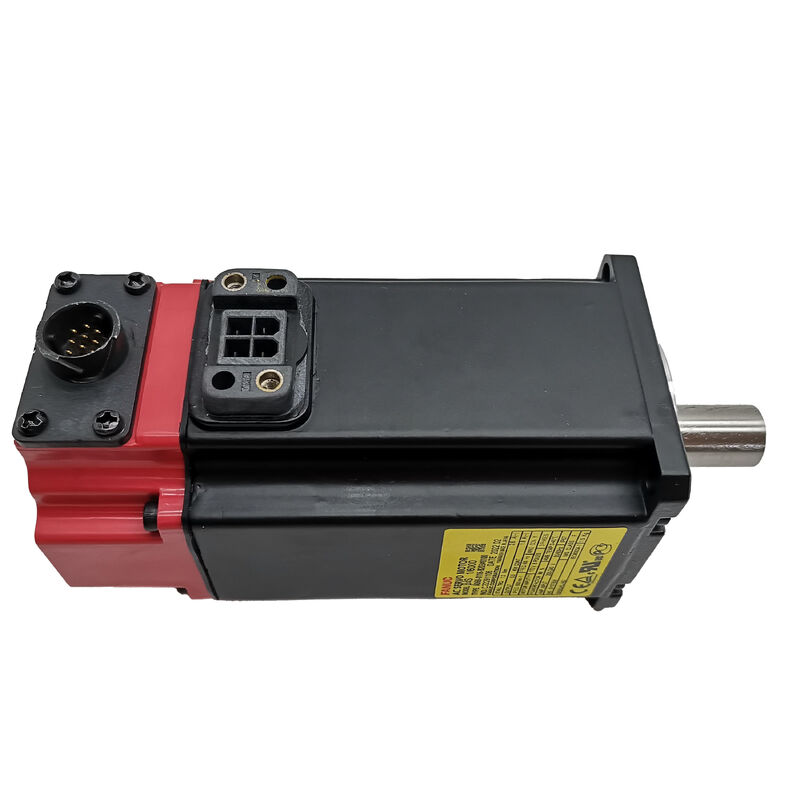

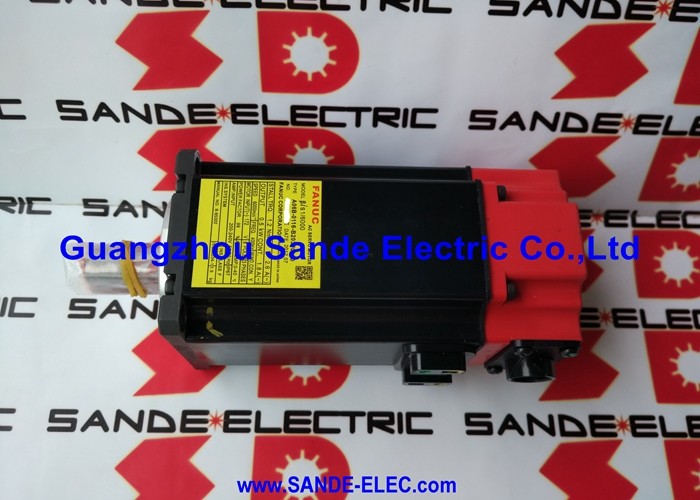

A06B-0116-B204 Fanuc Wechselstromservomotor A06B0116B204 AO6B-OII6-B2O4

Fanuc A06B-0116-B204 | BiS Serie AC-Servomotor 1/6000 — B64iA Encoder, Keilwelle

Teilenummer: A06B-0116-B204

Serie: BiS AC-Servomotor

Modell: BiS 1 / 6000

Zustand: Neu / Überholt / Austausch verfügbar

Übersicht

Der Fanuc A06B-0116-B204 ist ein Hochgeschwindigkeits-AC-Servomotor aus der BiS-Serie von Fanuc — eine Generation, die absolute Encoder-Technologie und eine verbesserte Antriebsintegration für eine breite Palette von CNC-Werkzeugmaschinenanwendungen brachte.

Mit einer Nennleistung von 5 kW und einer maximalen Drehzahl von 6.000 U/min arbeitet dieser Motor am oberen Ende des Drehzahlbereichs seiner Klasse, was ihn gut geeignet für Direktantriebs-Spindelunterstützungsachsen, Linearantriebe mit hoher Verfahrgeschwindigkeit und jede CNC-Anwendung macht, bei der schnelle Positionierung und dynamische Reaktion ebenso wichtig sind wie rohes Drehmoment.

Ausgestattet mit dem Absolut-Encoder B64iA und einer geraden Keilwelle ist der A06B-0116-B204 für Installationen konzipiert, bei denen sowohl die Integrität der Wellenkupplung als auch eine präzise Positionsrückmeldung ohne Referenzfahrtabhängigkeit erforderlich sind.

Der Motor läuft mit einer 200–240 VAC Eingangsspannung bei 50/60 Hz — Standard-Industriespannung weltweit — und erzeugt seine Betriebsbedingungen von 172 V, 400 Hz über den angeschlossenen Fanuc Servo-Verstärker. Mit 1,4 kg ist er eine bemerkenswert kompakte Einheit für seine Nennleistung, was die hohe Leistungsdichte widerspiegelt, die das Design der BiS-Serie kennzeichnet.

Wichtige Spezifikationen

Hohe Geschwindigkeit, hohe Leistungsdichte

Was am A06B-0116-B204 sofort ins Auge sticht, ist die Kombination aus 5 kW Leistung und 6.000 U/min in einem 1,4 kg schweren Paket. Dieses Leistungsgewicht ist kein Zufall — die BiS-Serie wurde mit Blick auf kompakte Werkzeugmaschinenformate entwickelt, bei denen Platzbeschränkungen im Bereich des Achsantriebs real sind und ein sperriger Motor einfach nicht in die Maschinenarchitektur passt.

5 kW Servoausgang von einem Motor zu erhalten, der weniger wiegt als ein typischer Haushaltswasserkocher, erfordert ein präzises elektromagnetisches Design und ein effizientes Wärmemanagement.

Die Betriebsfrequenz von 400 Hz ermöglicht die Nenndrehzahl von 6.000 U/min.

Eine höhere elektrische Frequenz ermöglicht höhere Synchrondrehzahlen, und der Servo-Verstärker verwaltet dies über seine Ausgangsstufe — die 200–240 VAC Eingangsspannung wird gleichgerichtet und dann unter Steuerungsregelung auf die Betriebsfrequenz des Motors invertiert.

Der Endbenutzer sieht einen Standard-Industrieanschluss am Antriebseingang; die Bedingung 172 V / 400 Hz ist intern im Antrieb-Motor-System.

Für Anwendungen, bei denen schnelle Verfahrgeschwindigkeiten, schnelle Werkzeugwechselpositionierung oder Hochgeschwindigkeitskonturierung Priorität haben, liefert die 6.000 U/min-Grenze dieses Motors spürbar bessere Zykluszeiten im Vergleich zu den 2.000 oder 3.000 U/min-Motoren, die bei langsameren Achskonfigurationen Standard waren.

B64iA Absolut-Encoder

Der B64iA ist ein serieller Absolut-Encoder — einer der Hauptunterschiede der BiS-Serie gegenüber früheren inkrementellen Encoder-Motorgenerationen. Ein Absolut-Encoder speichert Positionsdaten auch dann, wenn die Maschine ausgeschaltet ist, was den Referenzfahrzyklus beim Start überflüssig macht.

Wenn die Stromversorgung wiederhergestellt ist, kennt die CNC sofort die genaue Position jeder Achse, die mit einem BiS-Motor ausgestattet ist, ohne jede Achse zuerst zu einem Referenzpunkt fahren zu müssen.

In Produktionsumgebungen ist dies ein echter Betriebsvorteil.

Maschinen mit absoluter Rückmeldung setzen genau dort fort, wo sie abgeschaltet wurden — nützlich nach geplanten Wartungsfenstern, ungeplanten Stromunterbrechungen oder Not-Aus-Schaltern mitten im Zyklus.

Es vereinfacht auch die Maschinenstartsequenz und reduziert das Risiko von Achsreferenzfehlern, die auftreten können, wenn eine inkrementelle Referenzfahrt unterbrochen oder falsch abgeschlossen wird.

Die 64-Bit-Auflösungsarchitektur des B64iA bietet eine sehr feine Positionsgranularität, die die hochpräzise Positionierung unterstützt, die moderne CNC-Bearbeitung erfordert.

Beim Austausch des A06B-0116-B204 muss das Ersatzgerät die gleiche B64iA-Encoder-Spezifikation aufweisen — der Austausch eines anderen Encoder-Typs erfordert Änderungen der Servo-Verstärkerparameter und kann das Verhalten der absoluten Positionsbeibehaltung beeinflussen.

Keilwellenkonfiguration

Die gerade Keilwelle dieses Motors sorgt für eine positive, rutschfeste mechanische Verbindung zu Kupplungen, Riemenscheiben oder Direktantriebskomponenten. Bei 6.000 U/min und 5 kW sind die Drehmomentbelastungen — insbesondere während schneller Beschleunigung und Verzögerung — erheblich, und eine Keilschnittstelle stellt sicher, dass die Kupplung unter dynamischen Bedingungen nicht relativ zur Welle rutschen kann, was eine reine Klemmkupplung mit glatter Welle möglicherweise nicht ohne Risiko von Mikrobewegungen über die Zeit bewältigen kann.

Der Keil vereinfacht auch die Montage und Demontage vor Ort. Wenn die Kupplungsnabe während der Wartung entfernt und wieder installiert wird, stellt der Keil sicher, dass sie jedes Mal in derselben Winkelposition zurückkehrt, was für Anwendungen wichtig ist, bei denen die Phasenlage der Kupplung die Systemleistung beeinflusst.

Stellen Sie sicher, dass die Keilnutabmessungen des Ersatzmotors vor der Installation mit der vorhandenen Kupplungsnabe abgeglichen werden.

Antriebs- und Steuerungskompatibilität

Der A06B-0116-B204 ist für die Verwendung mit digitalen Servo-Verstärkersystemen von Fanuc geeignet, die mit der BiS-Motor-Serie kompatibel sind — einschließlich der Servo-Verstärker der αi-Serie — und integriert sich mit Fanuc CNC-Steuerungsplattformen der Familien 0i, 16i, 18i, 21i und 30i/31i/32i sowie der Fanuc Power Motion i-Plattform.

Die Schnittstelle des Absolut-Encoders erfordert, dass der Servo-Verstärker die Rückmeldung der BiS-Serie unterstützt — ältere analoge oder frühe digitale Antriebsgenerationen sind möglicherweise ohne zusätzliche Hardware nicht kompatibel.

Die Servo-Verstärkerparameter müssen mit dem korrekten Motortyp-Code für die BiS 1/6000-Spezifikation konfiguriert werden.

Angesichts der hohen Betriebsdrehzahl und des Verhaltens des Absolut-Encoders ist die Parameterüberprüfung während der Inbetriebnahme nicht optional — ein falsch konfigurierter Antrieb führt entweder zu einem Fehler wegen Nichtübereinstimmung des Motortyps oder zu einer falschen Geschwindigkeitskalibrierung, die sich bei schnellen Achsbewegungen bemerkbar macht.

Beschaffungs- und Zustandsinformationen

Der A06B-0116-B204 ist über spezialisierte Servomotorenlieferanten als überholte oder gebrauchte Einheit erhältlich. Angesichts der Rolle des B64iA Absolut-Encoders im Maschinenstartverhalten ist der Zustand des Encoders bei jeder gebrauchten Einheit ein prioritäres Inspektionsmerkmal.

Überprüfen Sie, ob die Encoder-Batterie (falls für die Beibehaltung absoluter Daten erforderlich) aktuell ist, und stellen Sie sicher, dass der Encoder-Kabelstecker unbeschädigt ist. Überprüfen Sie die Keilwelle auf Abnutzung an der Keilnut und den Zustand der Lager, indem Sie die Welle von Hand drehen.

Der Wicklungswiderstand sollte über alle drei Phasen ausgeglichen sein, mit einem gesunden Isolationswiderstand gegen Erde. Jede Einheit mit einer Vorgeschichte von Überdrehungen oder übermäßigem Einschaltdauer sollte vor dem Einbau in eine Produktionsmaschine vollständig auf dem Prüfstand getestet werden.

FAQ

F1: Was unterscheidet den B64iA Encoder von den inkrementellen Encodern, die in älteren Fanuc Servomotoren verwendet werden?

Der B64iA ist ein Absolut-Encoder — er speichert die Wellenposition kontinuierlich, auch wenn die Maschine ausgeschaltet ist. Beim Start liest die CNC die aktuelle absolute Position direkt aus, ohne eine Referenzfahrt durchzuführen.

Inkrementelle Encoder verlieren bei Stromausfall die Positionsreferenz und erfordern, dass die Achse physisch zu einem Referenzpunkt fährt, bevor die Maschine betrieben werden kann. Für Produktionsumgebungen bedeutet absolute Rückmeldung schnellere Neustarts und keine Gefahr von Referenzzyklusfehlern.

F2: Mit welchen Servo-Verstärkern und CNC-Steuerungen ist dieser Motor kompatibel?

Der A06B-0116-B204 ist kompatibel mit digitalen Servo-Verstärkern der Fanuc αi-Serie und CNC-Steuerungsplattformen, einschließlich der Familien 0i, 16i, 18i, 21i und 30i/31i/32i. Der Antrieb muss die Absolut-Encoder-Rückmeldung der BiS-Serie unterstützen.

Ältere Fanuc Antriebsgenerationen, die vor der BiS-Motor-Serie liegen, sind möglicherweise nicht korrekt mit dem B64iA Encoder ohne Hardware-Anpassung zu verbinden. Klären Sie die Kompatibilität auf Antriebsebene, bevor Sie diesen Motor für eine Nachrüstanwendung spezifizieren.

F3: Warum läuft dieser Motor mit 400 Hz, wenn die Eingangsspannung 50/60 Hz beträgt?

Die 400 Hz beziehen sich auf die interne Betriebsfrequenz des Motors — die elektrische Frequenz, die der Servo-Verstärker erzeugt, um die Motorwicklungen bei 6.000 U/min anzutreiben. Der Verstärker nimmt die Standard-Netzeingangsspannung von 200–240 VAC / 50–60 Hz auf, gleichrichtet sie zu einem DC-Bus und invertiert sie dann zu einer variablen Frequenz, die an den Motor-Geschwindigkeitsbefehl angepasst ist.

Die Angabe 400 Hz ist der Nennbetriebspunkt bei maximaler Drehzahl, nicht die Versorgungsfrequenz.

F4: Der Motor wiegt nur 1,4 kg, ist aber mit 5 kW angegeben — ist das korrekt?

Ja. Die BiS-Serie wurde für hohe Leistungsdichte in einem kompakten Gehäuse entwickelt, was eine bewusste Designpriorität für kleine CNC-Werkzeugmaschinen ist.

Modernes Servomotordesign erreicht dies durch optimierte Lamellengeometrie, hochenergetische Permanentmagnete und effizientes Wärmemanagement.

Das Gewicht von 1,4 kg ist für diese Baugröße bei dieser Leistung korrekt — es ist eines der bemerkenswertesten Merkmale des BiS 1-Motors in der 5 kW-Leistungsklasse.

F5: Kann die Variante mit Keilwelle in einer glatten Wellenkupplungsanordnung verwendet werden?

Ja, ein Motor mit Keilwelle kann mit einer Klemmkupplung mit glatter Bohrung verwendet werden — der Keil bleibt einfach eingesetzt oder wird entfernt, und die Kupplungsnabe greift den Wellendurchmesser. Wenn die Bohrung der Kupplung jedoch für eine glatte Welle ohne Keilnut ausgelegt ist, sitzt die Nabe nicht vollständig über dem keilverzahnten Teil.

In diesem Fall muss entweder die Kupplungsnabe durch eine keilverzahnt Version ersetzt oder neu aufgebohrt werden, um den Keil aufzunehmen. Versuchen Sie nicht, die Keilnut abzuschleifen oder die Motorwelle vor Ort zu modifizieren — dies beeinträchtigt die Wellenbalance und -integrität bei 6.000 U/min.
