Industrieller Servomotor
>
|
| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-0085-B101 |
Teilenummer: A06B-0085-B101
Serie: Beta iS (BiS) AC-Servomotor
Modell: BiS 22 / 2000
Zustand: Neu / Überholt / Austausch verfügbar

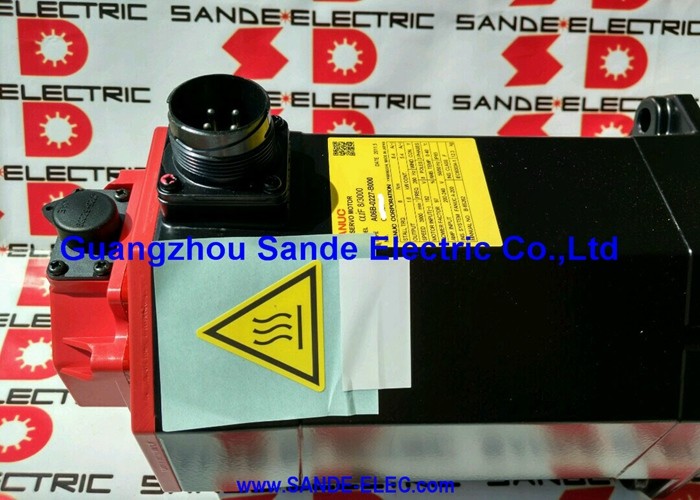

Der Fanuc A06B-0085-B101 ist ein AC-Servomotor aus der Beta iS-Serie von Fanuc — das Modell BiS 22/2000, das für die Drehmomentanforderungen im mittleren Bereich von CNC-Werkzeugmaschinenachsen entwickelt wurde, ohne den Platzbedarf oder die Kosten eines größeren Motors.
Die BiS (Beta intelligent Servo)-Generation repräsentierte Fanucs Bestreben, digitale Antriebsintegration und verbesserte Feedback-Technologie für eine breitere Klasse von Maschinen bereitzustellen, darunter kleinere Bearbeitungszentren, Drehmaschinen und spezialisierte Produktionsanlagen, bei denen Kosteneffizienz und Antriebskompatibilität ebenso wichtig sind wie reine Leistung.
Die 22 in der Modellbezeichnung gibt die Drehmomentklasse des Motors an — 22 Nm —, während die 2000 seine maximale Drehzahlgrenze markiert.
Zusammen definieren diese einen Motor, der für anhaltende Achsarbeiten bei niedriger bis moderater Geschwindigkeit optimiert ist: die Art von kontinuierlicher Vorschubregelung und Achspositionierung, auf die die meisten CNC-Schneidvorgänge angewiesen sind. Dies ist ein Motor, der sich durch Beständigkeit und nicht durch herausragende Spezifikationen auf dem Werkstattboden auszeichnet.
Der A06B-0085-B101 verfügt über eine glatte Welle ohne integrierte Bremse, ein sauberes Montageprofil, das für eine Reihe von Maschinenachsenkonfigurationen geeignet ist, und Kompatibilität mit den digitalen Servoantriebssystemen von Fanuc, die einen erheblichen Teil der aktuellen globalen CNC-Installationsbasis bilden.
| Parameter | Wert |
|---|---|
| Serie | Beta iS (BiS) |
| Modell | BiS 22 / 2000 |
| Drehmomentklasse | 22 Nm |
| Maximale Drehzahl | 2.000 U/min |
| Leistung | 2,5 kW |
| Blockierdrehmoment | 20 Nm |
| Versorgungsspannung | 200 – 240 VAC, 50/60 Hz |
| Wellentyp | Glatte Welle |
| Bremse | Keine |
| Anwendung | CNC-Achsantrieb |
Die BiS-Familie liegt in der Hierarchie der Fanuc-Servomotoren unter der Alpha iS-Serie, aber diese Positionierung bezieht sich auf den Anwendungsbereich und nicht auf technische Kompromisse.
Die Beta iS-Motoren wurden speziell für Werkzeugmaschinen entwickelt, bei denen die Achsanforderungen gut definiert und konstant sind und nicht den erweiterten Drehzahlbereich oder die Spitzenmomentfähigkeit der Alpha-Serie erfordern. Für diese Anwendungen — die einen großen Teil der praktischen CNC-Werkzeugmaschinenproduktion ausmachen — liefert die BiS-Serie alles Notwendige ohne die Kosten einer größeren Motorklasse.
Der BiS 22/2000 nimmt insbesondere eine nützliche Nische ein. Mit einer Drehmomentklasse von 22 Nm und 2.000 U/min bewältigt er die X-, Y- und Z-Achsenantriebe von kompakten bis mittelgroßen vertikalen Bearbeitungszentren, Drehmaschinen und Bohrmaschinen mit konstanter Leistung.
Seine Leistung von 2,5 kW und sein Blockierdrehmoment von 20 Nm sind gut auf die Kugelgewinde- und Linearantriebsanordnungen abgestimmt, die in dieser Maschinenklasse typisch sind, und bieten genügend Kraft, um programmierte Vorschubgeschwindigkeiten unter realistischen Schnittlasten aufrechtzuerhalten, ohne dass der Antriebsverstärker instabil wird oder begrenzt.
Der A06B-0085-B101 ist eine Variante ohne Bremse und mit glatter Welle. Für horizontale Achsanwendungen — X, Y und die meisten Z-Konfigurationen, bei denen die Achse keine ungestützte Last durch Schwerkraft trägt — ist dies völlig angemessen.
Der Servoantrieb hält die Position aktiv, wenn die Achse stillsteht, und das Fehlen eines Bremskreises vereinfacht die Installation, reduziert die Verdrahtungskomplexität und eliminiert eine Kategorie von Wartungsüberlegungen.

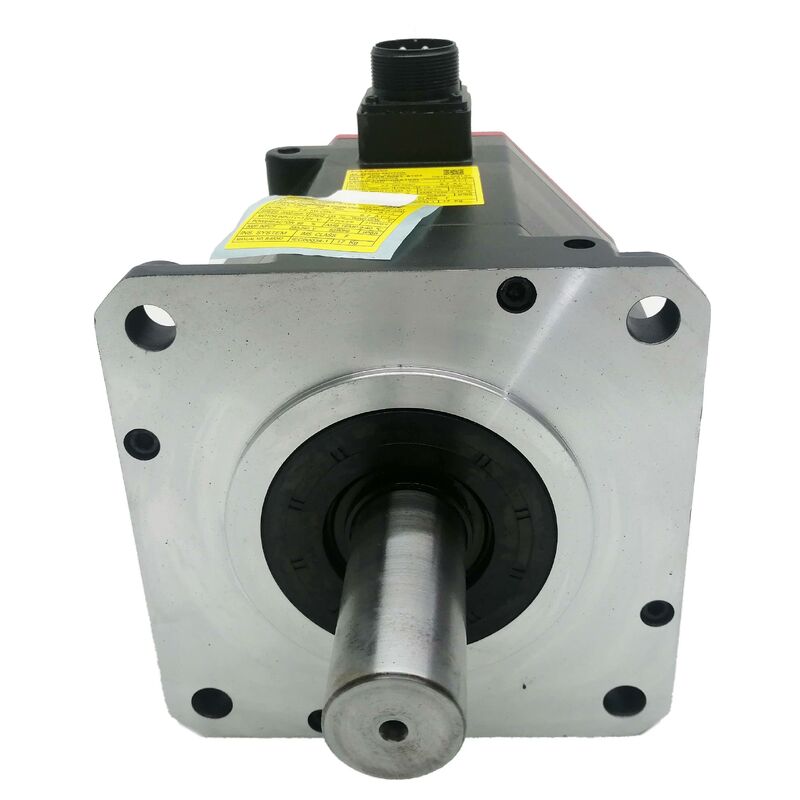

Die glatte Welle ohne Keilnut arbeitet sauber mit den Präzisionsbalg-, Klauen- und Scheibenkupplungen zusammen, die bei CNC-Kugelgewinde-Achsenanschlüssen Standard sind.
Die Drehmomentübertragung beruht auf der Klemmkraft der Kupplung auf den Wellendurchmesser, was für die Lastprofile, die dieser Motor in seinen vorgesehenen Anwendungen bewältigt, ausreichend ist. Wenn die Installation ein Riemenscheiben-, Riemenantriebs- oder ein beliebiges Kupplungsarrangement beinhaltet, das häufigen Stoßbelastungen oder kontinuierlichen Hochdrehmomentumkehrungen ausgesetzt ist, sollte stattdessen eine Variante mit Keilwelle in Betracht gezogen werden.
Der Motor der BiS-Serie wurde für die Zusammenarbeit mit den Servo-Verstärkermodulen der Fanuc Beta-Serie entwickelt und lässt sich mit Fanuc CNC-Steuerungsplattformen integrieren, einschließlich der Familien Series 0i-Mate, 0i, 16i, 18i und 21i. Diese breite Kompatibilität spiegelt den Werkzeugmaschinenmarkt wider, auf den die BiS-Serie abzielte — die Kombination aus Beta-Verstärker und BiS-Motor war eine Standardpaarung bei vielen OEM-Maschinen und ihre Integrationseigenschaften sind gut dokumentiert.
Die Servo-Parameter müssen mit dem korrekten Motortyp-Code für die BiS 22/2000-Spezifikation konfiguriert werden.
Dies ist besonders wichtig bei Austauscharbeiten — ein Antrieb, der mit Parametereinstellungen eines anderen Motormodells belassen wird, wird entweder einen Fehler wegen Nichtübereinstimmung des Motortyps melden oder ein Geschwindigkeitsregelungsverhalten aufweisen, das die Achsleistung verschlechtert, bis es korrigiert wird. Die Bestätigung der Parameterabstimmung vor der ersten Achsbewegung ist ein Standard-Inbetriebnahme-Schritt, der unter Zeitdruck häufiger übersprungen wird, als er sollte.
Der BiS 22/2000 wurde in einer breiten Palette von CNC-Werkzeugmaschinen eingesetzt, die auf Fanuc Beta-Serien-Antriebssystemen basieren. Häufige Anwendungen sind kompakte vertikale Bearbeitungszentren, CNC-Drehmaschinen mit angetriebenen Werkzeugen, Bohr- und Gewindeschneidmaschinen sowie mehrachsige Drehzentren der kleinen bis mittleren Klasse.
Er wurde auch in einigen Roboterpositionierachsen und Hilfs-CNC-Achsenanwendungen eingesetzt, bei denen seine Drehmomentklasse und seine 2.000 U/min-Grenze gut zur mechanischen Antriebsanordnung passten.
Da Fanuc die BiS-Serie für die Massenproduktion von Werkzeugmaschinen entwickelte, sind der Motor und seine passenden Antriebskomponenten auf dem Gebraucht- und Gebrauchtmarkt weit verbreitet. Dies ist ein praktischer Vorteil für Einrichtungen, die ältere Maschinen verwalten — Ersatzoptionen sind zugänglicher als für einige der älteren oder spezialisierteren Motorgenerationen.
Bei der Bewertung eines gebrauchten oder überholten A06B-0085-B101 beginnen Sie mit dem Encoder und der Welle. Überprüfen Sie den Encoder-Anschluss auf Korrosion der Pins und stellen Sie sicher, dass der Kabelausgang unbeschädigt und die Zugentlastung intakt ist — Schäden am Encoder-Kabel sind eine häufige Ursache für Positionsrückkopplungsfehler bei Motoren mit langer Servicehistorie.
Überprüfen Sie die glatte Welle auf Rundlauf und jegliche Anzeichen von Kupplungsverschleiß oder Stoß an der Wellenspitze. Messen Sie den Widerstand der Dreiphasenwicklung auf Gleichmäßigkeit über alle Phasen und überprüfen Sie den Isolationswiderstand gegen Erde. Drehen Sie die Welle von Hand, um den Zustand der Lager zu beurteilen.
Geräte von seriösen Überholungsanbietern werden vor dem Verkauf unter Last getestet — bitten Sie um Dokumentation, anstatt einer visuellen Inspektion eines Motors dieses Alters zuzustimmen.
F1: Welcher Servo-Verstärker und welche CNC-Steuerung sind mit dem A06B-0085-B101 kompatibel?
Der BiS 22/2000 ist für die Verwendung mit Fanuc Beta-Serien Servo-Verstärkermodulen konzipiert.
Er lässt sich mit Fanuc CNC-Steuerungsplattformen integrieren, einschließlich der Familien 0i-Mate, 0i, 16i, 18i und 21i. Der Verstärker muss mit dem Motortyp-Parameter konfiguriert werden, der der BiS 22/2000-Spezifikation entspricht. Die Verwendung eines falsch eingestellten Motortyp-Parameters ist einer der häufigsten Inbetriebnahme-Fehler bei Motoraustausch und führt zu Achseninstabilität oder Antriebsfehlern, bis er behoben ist.
F2: Ist die Beta iS-Serie in Bezug auf die Leistung mit den Alpha iS-Serienmotoren bei gleicher Drehmomentklasse vergleichbar?
Beide Serien teilen die Kern-Servomotortechnologie von Fanuc, zielen aber auf unterschiedliche Anwendungsanforderungen ab. Die Alpha iS-Serie bietet erweiterte Drehzahlbereiche, höhere Spitzenmomentverhältnisse und größere Flexibilität des Antriebssystems.
Die Beta iS-Serie ist für konstante Leistung innerhalb eines definierten Betriebsbereichs optimiert, der für die Mehrheit der Standard-CNC-Werkzeugmaschinen-Achsanwendungen geeignet ist — sie liefert das, was diese Maschinen tatsächlich benötigen, ohne die Kosten einer höherwertigen Motorenserie. Für die meisten mittelgroßen CNC-Achsantriebe ist der BiS 22/2000 völlig ausreichend.
F3: Dieser Motor hat keine Bremse — kann er an einer vertikalen Achse installiert werden?
Mit Vorsicht. Eine vertikale Achse mit erheblicher Schwerkraftlast — ein Frässpindelkopf, ein schwerer Werkzeugwechslerarm oder ein Arbeitstisch — erfordert mechanische Haltefähigkeit, wenn der Servo stromlos ist.
Ohne Bremse hängt die Positionshaltung an einer schwerkraftbelasteten Achse vollständig von der aktiven Drehmomenterhaltung des Servoantriebs ab, die bei Not-Aus, Servoalarm oder Stromausfall verloren geht. Für diese Anwendungen ist eine Variante mit Bremse die richtige Spezifikation. Der A06B-0085-B101 eignet sich am besten für horizontale Achsen oder leicht belastete vertikale Antriebe, bei denen die Achse nicht unter Schwerkraft absinkt.
F4: Was bedeutet die Angabe von 22 Nm in praktischen Achsbegriffen?
Die Angabe von 22 Nm repräsentiert das kontinuierliche Drehmoment des Motors — die Kraft, die er bei Nennstrom unbegrenzt ohne thermische Überlastung aufrechterhalten kann.
In einer CNC-Kugelgewindeachse bestimmt dieses Drehmoment, das durch den Antriebsmechanismus übertragen wird, die maximale anhaltende Schnittkraft, der die Achse widerstehen kann, während die Vorschubgenauigkeit aufrechterhalten wird.
Ein Motor, der richtig für die Achslast dimensioniert ist, läuft während des normalen Schneidens komfortabel unterhalb seiner kontinuierlichen Drehmomentgrenze, mit Spielraum für Beschleunigung und gelegentliche schwere Schnitte.
F5: Wie kann ich überprüfen, ob ein überholter A06B-0085-B101 vor der Installation produktionsreif ist?
Fordern Sie dokumentierte Testergebnisse vom Lieferanten an: Mindestanforderungen sind ein gleichmäßiger Dreiphasen-Wicklungswiderstand, ein Isolationswiderstand gegen Erde weit über 1 MΩ, eine bestätigte Encoder-Signalausgabe und ein Leerlauf-Hochlauf auf Nenndrehzahl, der einen reibungslosen Lagerbetrieb ohne thermische Anomalien bestätigt.
Überprüfen Sie die Welle auf Geradheit und den Encoder-Anschluss auf den Zustand der Pins. Jeder Lieferant von überholten BiS-Serienmotoren, der keine Testdokumentation für ein Gerät liefern kann, das wieder in eine Produktionsmaschine eingebaut wird, ist keine angemessene Quelle.
