A06B-0033-B077 Fanuc Wechselstromservomotor A06B0033B077 AO6B-OO33-BO77

Fanuc A06B-0033-B077 B-Serie AC Servomotor B3/3000

Teilnummer:Einheitliche Datenbank für die Bereitstellung von Daten

Reihe:AC-Servomotor der Baureihe B

Modell:B3 / 3000

Zustand:Umgebaut / Umtauscht / Überschuss

Übersicht

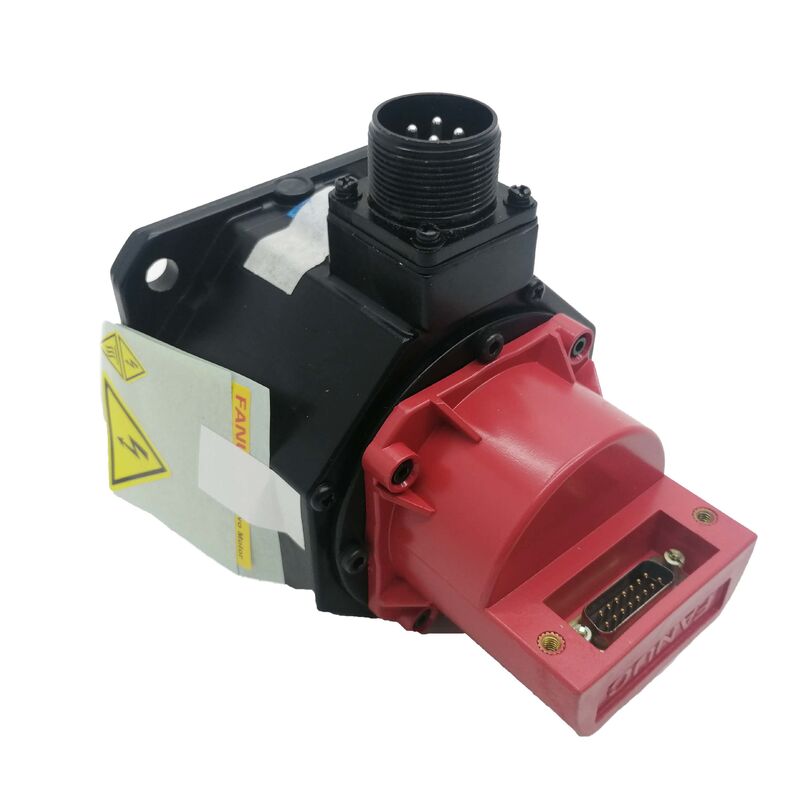

DieFanuc A06B-0033-B077ist ein kompakter Wechselstromservomotor der B-Serie ¥ Modell B3/3000 ¥, der eine der leistungsfähigeren Einheiten der früheren Servomotorgeneration von Fanuc darstellt, bevor die Familien ALPHA und BiS übernahmen.

Mit einer Dauerleistung von 0,5 kW, 5,3 A und 191 V läuft er mit maximal 3.000 U/min und bietet durch seinen integrierten I32B-Inkremental-Encoder eine zuverlässige Leistung an der geschlossenen Schleife.

Die gerade Welle und das saubere Motorprofil machten es einfach, sich in die CNC-Werkzeugmaschinen seiner Zeit zu integrieren, und viele dieser Maschinen arbeiten noch heute.

Der B3/3000 liegt in der Drehmomenthierarchie der B-Serie einen Schritt über dem B2/3000.

Dieser inkrementelle Schritt in der Motorrahmengröße bringt eine bescheidene, aber bedeutungsvolle Steigerung des Drehmoments im Verhältnis zum B2 5 kW, befinden sich beide fest in der kompakten Servo-Kategorie, aber der etwas größere Rahmen des B3 bedeutet eine gleichbleibendere thermische Leistung unter anhaltenden Arbeitszyklen, bei denen der B2 wärmer läuft.

Dies ist ein Motor, der sich seinen Ruf durch jahrelange Produktion erworben hat, nicht durch beeindruckende Nummern.

Es ist nach modernen Maßstäben keine Hochleistungsmaschine, aber auf den Maschinen, für die es entwickelt wurde, hat es seine zugewiesene Achse zuverlässig gehandhabt, lange Wartungsintervalle angesammelt,und erwies sich als unkompliziert zu haltenDiese Erfolgsbilanz ist der Grund, warum es immer noch einen aktiven Markt für in Betrieb befindliche A06B-0033-B077 Einheiten gibt.

Schlüsselmerkmale

Die B-Serie in der Geschichte von Fanuc

Die Wechselstromservomotoren der B-Serie gehören zu einem früheren Kapitel der Servomotorenentwicklung von Fanuc, einer Generation, die den ALPHA-Red-Cap-Motoren und der späteren BiS-Absolute-Encoder-Serie vorausgeht.

Diese Motoren wurden entworfen und gebaut, als die CNC-Werkzeugmaschinenindustrie von Gleichstrom-Servoantrieben auf Wechselstrom-Servo-Technologie umstellte, und sie stellten eine zuverlässige Plattform während dieser Verschiebung dar.

Die Maschinen, in die sie eingebaut wurden, sind jetzt älter, aber eine beträchtliche Anzahl von ihnen ist noch in Werkstätten, Instandhaltungsbetrieben,und Produktionslinien, bei denen die Wirtschaftlichkeit des Betriebs einer bewährten Maschine die Kosten für den Austausch überwiegen.

Für den B3/3000 speziell, die 3.000 RPM Geschwindigkeitsbewertung platziert es in der Mitte der B-Serie Bereich nicht die kompakten Top-Speed-Einheiten am leichteren Ende, und nicht die langsamere,schwerere Drehmomentmotoren weiter oben in der Familie.

Es war ein leistungsfähiger Allzweckservo für die Achsen, denen es zugewiesen wurde, und seine 191 V / 5.3 Die elektrischen Leistungsgrade liegen weit innerhalb dessen, was die Servoverstärker der damaligen Generation von Fanuc kontinuierlich bewältigen sollten..

I32B-Coder und Schließschleifeinrichtung

Der I32B ist ein inkrementeller Encoder, der an der Rückseite des Motors montiert ist und die Positions- und Geschwindigkeitsrückkopplungssignale liefert, die der Servoantrieb für eine genaue Achsensteuerung benötigt.

Inkrementelle Encoder erzeugen Positionsdaten im Verhältnis zu einem Referenzmarkerimpuls, was bedeutet, dass die Maschine die absolute Achsposition durch eine Homing-Sequenz bei jedem Start feststellt.Dies ist Standardpraxis für die CNC-Plattformen dieser Motor wurde gepaart mit der Steuerung verwaltet Homing als Teil seiner normalen Betriebsequenz.

Der Impulsausgang des I32B fließt direkt in den Feedback-Eingang des Servoverstärkers und schließt die Geschwindigkeits- und Positionskontrollschleifen.

Die Auflösung ist für die Positionierungsgenauigkeitsanforderungen der Werkzeugmaschinen geeignet, für die der B3/3000 entwickelt wurde. any replacement motor sourced for this application must carry the same I32B encoder specification — fitting a motor with a different encoder type or resolution without corresponding servo drive parameter changes will produce position scaling errors and may trigger encoder fault alarms during axis operation.

Bei Gebrauchtgeräten ist der Codierer häufig die Komponente, die am meisten untersucht werden sollte.und angesammelte Vibrationsmüdigkeit sind die häufigsten Ausfallmodi für Encoder-Motoren der B-Serie mit langer Betriebsdauer.

A motor with a faulty encoder will typically present as an axis position error or runaway condition at the drive — not always immediately obvious as an encoder fault until proper diagnostics are applied.

Gerade Welle und mechanische Integration

Die einfache gerade Welle der A06B-0033-B077 ist für den Einsatz mit Präzisionsservo-Kopplungen “Bälgen-, Kiefer- oder Scheibenarten “ konzipiert, die das Drehmoment durch die Klemmkraft auf den Wellendurchmesser übertragen.Dies ist die Standardanordnung für servo-gekoppelte Kugelschraubachsen der Maschinenklasse, auf die der B3/3000 montiert wurde.

Ohne Schlüsselanlage setzt die Welleninstallation auf ein korrektes Kupplungsspannmoment, das bei der Neuinstallation überprüft und nicht angenommen werden sollte.

Die kompakten physikalischen Abmessungen des Motors entsprechen den Standards der B-Serie für die Rahmenklasse B3.

Montagebolzenmuster, Wellenmaße und Anschlusspositionen sind innerhalb der Serie einheitlich,die die Beschaffung von Ersatzteilen vereinfacht eine korrekt spezifizierte, ähnlich aussehende Einheit sollte ohne Änderung in die bestehende Maschinenmontage passen.

Verfügbarkeit und praktische Beschaffung

Die A06B-0033-B077 wird nicht mehr produziert, die Verfügbarkeit hängt vom renovierten Motormarkt ab.und Austauschprogramme, die von spezialisierten Servo-Reparaturunternehmen durchgeführt werden.

Für Anlagen mit Maschinen, die von diesem Motor abhängen, ist die Wahl in der Regel zwischen einer renovierten Original-Einheit und einem Upgrade des Voll-Achsenantriebs.Die Kosten-Nutzen-Analyse befürwortet die Beibehaltung der ursprünglichen Spezifikation, solange in Betrieb befindliche Motoren erhältlich sind..

Bei der Beurteilung eines renovierten A06B-0033-B077 müssen die Prüfresultate dokumentiert und nicht nur visuell geprüft werden.

Ein Motor, der eine visuelle Überprüfung bestanden hat, kann immer noch eine beeinträchtigte Wicklungsdämmung, einen marginalen Lagerzustand oder eine degradierte Encoder-Ausgabe haben, die nur unter Belastung angezeigt wird.

Erneuerte Einheiten von seriösen Servo-Reparaturanlagen werden vor dem Verkauf ¥ und an einem Motor in diesem Alter an diesen Parametern getestet worden sein.

Häufig gestellte Fragen

F1: Welcher Fanuc-Servoantrieb und CNC-Steuerung ist mit der A06B-0033-B077 kompatibel?

Der B3/3000 ist für den Einsatz mit Fanuc-B-Serie-kompatiblen Servoverstärkern aus derselben Generation wie der Motor konzipiert.Es integriert sich mit älteren Fanuc CNC-Steuerungsplattformen, die während der Produktion dieser Motor waren.

Bei der Verwendung des Motors in einem Nachrüst- oder Reparaturszenario muss bestätigt werden, dass der Servoverstärker die I32B-Encoder-Schnittstelle unterstützt und dass der Motortypparameter der Spezifikation B3/3000 entspricht.Das Mischen von Motorengenerationen ohne Überprüfung der Antriebsverträglichkeit ist eine häufige Ursache von Problemen bei der Inbetriebnahme.

F2: Ist die A06B-0033-B077 noch neu von Fanuc erhältlich?

Nein, der Motor wird nicht mehr produziert, aber man kann Original-Servo-Motoren, überschüssige neue und alte Lagerbestände und Tauschprogramme von spezialisierten Reparaturfirmen kaufen.

Für Maschinen, die von diesem Motor abhängen,Einrichtung einer Beziehung zu einem zuverlässigen Renovierungslieferanten oder Aufbewahrung eines geprüften Ersatzteils auf dem Regal ist die praktischste Möglichkeit gegen ungeplante Ausfallzeiten.

F3: Was ist der Unterschied zwischen der B3/3000 und der B2/3000 in derselben Serie?

Beide Motoren laufen mit 3.000 U/min und haben denselben I32B-Encoder und die gleiche gerade Wellenkonfiguration.die eine leichte Steigerung des Dauerdrehmoments und einen verbesserten thermischen Kopfraum bei anhaltendem Einsatz bietet.

Die elektrischen Nennwerte unterscheiden sich entsprechend. Sie sind nicht direkt austauschbar - die Montageabmessungen, die Wellengröße und die Servoantriebsparameter müssen alle mit der installierten Motorspezifikation übereinstimmen.

F4: Wie kann ich einen I32B-Coderfehler an diesem Motor erkennen?

Ein Verschlüsselungsfehler auf dem B3/3000 zeigt sich typischerweise als Achspositionsfehler, unregelmäßiges Geschwindigkeitsverhalten oder als Verschlüsselungsfehlerlarm am Servoantrieb.Häufige Ursachen sind die Kontamination mit Kühlmittel im Inneren des Encodergehäuses, Korrosion der Stecknadel und Signalzerstörung durch angehäufte Vibrationen.

Confirming encoder failure specifically requires checking the encoder signal output with an oscilloscope or servo test unit — a clean quadrature signal at the correct pulse count rules out the encoder as the fault source.

F5: Was sollte ich an einem gebrauchten A06B-0033-B077 vor der Installation überprüfen?

Überprüfen Sie den Wickelwiderstand in drei Phasen auf Gleichgewicht in allen Phasen und messen Sie den Isolationswiderstand von den Wickeln bis zur Erdung beide zeigen den Wickelzustand an.Drehen Sie die Welle mit der Hand, um für Lager Rauheit oder Widerstand zu fühlen.

Überprüfen Sie, ob der Encoder-Anschluss korrodiert ist und ob der Kabelausgang beschädigt oder zerknittert ist; überprüfen Sie, ob die Welle gerade ist und ob kein sichtbarer Ausfluss oder Schaden am Anschlussbereich vorhanden ist.Für jede Einheit mit unbekanntem Dienstverlauf, ist ein vollständiger Prüfstand, einschließlich eines Laufvorgangs ohne Last und der Überprüfung des Encodersignals, der Mindeststandard vor der Wiedereinführung in Betrieb.
