Fanuc A06B-0032-B577 | BETA Serie AC-Servomotor B2/3000 — Konische Welle, ölgeölt

Teilenummer: A06B-0032-B577

Serie: BETA AC-Servomotor

Modell: B2 / 3000

Zustand: Neu / Überholt / Austausch verfügbar

Übersicht

Der Fanuc A06B-0032-B577 ist ein kompakter AC-Servomotor der BETA-Serie – Modell B2/3000 – der speziell für die leichteren Achsantriebsanforderungen kleiner CNC-Werkzeugmaschinen entwickelt wurde. Mit einer Drehzahl von bis zu 3.000 U/min an einer 3-Phasen-Versorgung von 176 V bei 200 Hz und einer Dauerleistung von 0,5 kW ist dies ein Motor, der seine Aufgabe kennt.

Er wurde nie dafür konzipiert, schwere Schlitten zu bewegen oder aggressiven Schnittkräften standzuhalten. Seine Aufgabe war es, eine präzise, wiederholbare Achsbewegung auf kompakten Drehmaschinen, kleinen Bohrmaschinen und spezialisierten CNC-Einzweckgeräten zu ermöglichen, bei denen die mechanischen Lasten moderat sind, der Installationsplatz begrenzt ist und die Achse ihre Arbeit zuverlässig, Schicht für Schicht, verrichten muss.

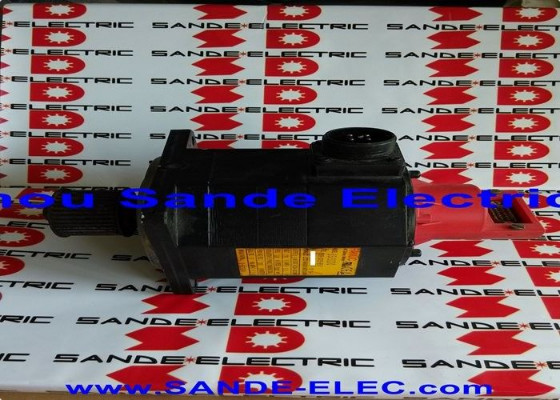

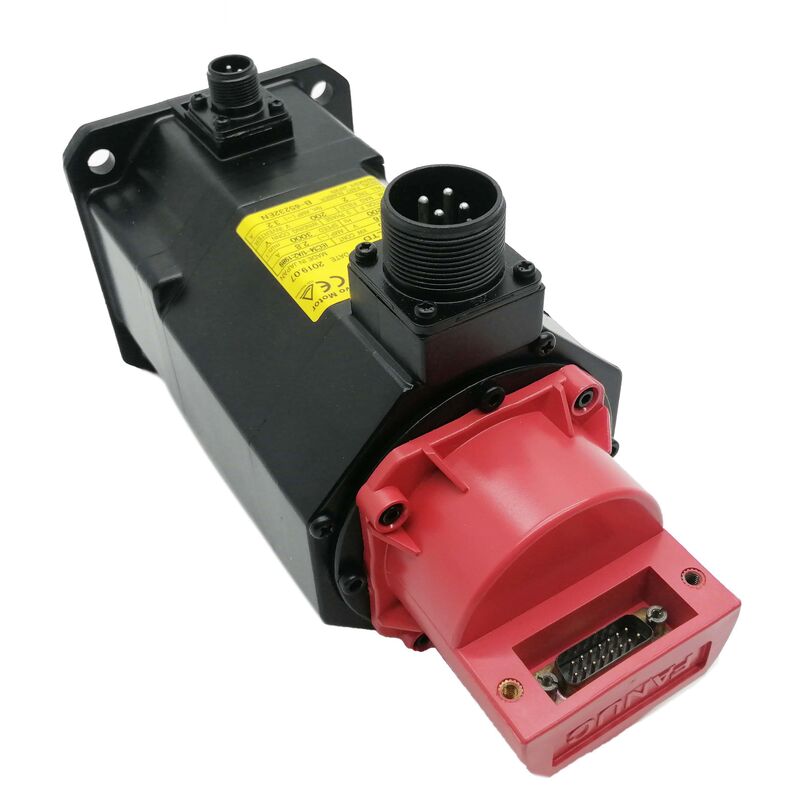

Die rote Endkappe ist das visuelle Erkennungsmerkmal dieser BETA-Generation, und zwei Merkmale unterscheiden den A06B-0032-B577 von anderen B2/3000-Varianten: eine konische Abtriebswelle und Standard-Öldichtungen.

Beide sind spezifisch für bestimmte Antriebsstrangkonfigurationen und Betriebsumgebungen und beide sind wichtig bei der Spezifikation oder Beschaffung eines Ersatzteils. Wenn eines davon falsch ist, führt dies zu einer mechanischen Inkompatibilität, die die Installation verzögert, anstatt den ursprünglichen Fehler zu beheben.

Schlüsselspezifikationen

Gebaut für kleine Maschinenanwendungen

Bei der Beschaffung von Industriemotoren gibt es die Tendenz, "klein" als Kompromiss zu betrachten. Beim B2/3000 ist dies eine Designposition. Fanuc hat die BETA-Serie speziell für Werkzeugmaschinenanwendungen entwickelt, bei denen die Achslasten unter denen liegen, für die die ALPHA-Familie ausgelegt war – und wo der Einbau eines überdimensionierten Motors eigene Probleme verursacht: übermäßige Trägheit, größere Kupplungsanforderungen, mehr Antriebsstrom, als das Verstärkermodul liefern muss, und ein Motor, der weit unter seiner thermischen Kapazität läuft.

Die 0,5 kW Leistung bei 3.000 U/min eignet sich für die Kugelgewindetriebe, Positioniermechanismen und leichte Vorschubachsen, die auf kompakten CNC-Plattformen zu finden sind. Bei einer Nennfrequenz von 200 Hz erzeugt der Servo-Verstärker die Antriebsbedingungen, die der Motor benötigt, um seinen vollen Drehzahlbereich sauber zu erreichen.

Dies wird vollständig innerhalb des Antriebssystems gehandhabt – der Netzanschluss der Maschine hat eine Standard-Industriespannung, und die Angabe von 200 Hz ist ein interner Betriebsparameter, keine Versorgungsanforderung.

Die Bezeichnung B2 steht am unteren Ende der BETA-Drehmoment-Hierarchie. Für die Maschinenklasse, in der dieser Motor verbaut wurde, ist das genau richtig. Ein Motor, der gut auf seine Last abgestimmt ist, läuft kühler, zieht weniger Strom und überlebt typischerweise eine überdimensionierte Einheit, die die gleiche Arbeit verrichtet.

Konische Welle – Was sie in der Praxis bedeutet

Die konische Welle ist das bestimmende mechanische Merkmal des A06B-0032-B577 und das Merkmal, das bei einer unwissenden Ersatzteilbestellung am ehesten zu Problemen führt.

Im Gegensatz zu einer geraden Welle – glatt oder mit Passfeder – verwendet eine konische Welle ein präzisionsgeschliffenes konisches Profil, um eine selbstzentrierende, hochfeste Presspassung mit der Gegenkomponente zu erzeugen. Riemenscheiben, Kupplungen und Antriebselemente, die für diesen Wellentyp ausgelegt sind, sitzen konzentrisch, ohne sich allein auf Passfedernuten oder Klemmringe zu verlassen, und sie können sauber entfernt und wieder installiert werden, wenn die konische Verbindung korrekt gelöst wird.

Bei Spindel- und Präzisionspositionieranwendungen, bei denen Konzentrizität und minimale Wellenrundlaufabweichung entscheidend sind, ist die konische Welle eine bewusste technische Entscheidung und keine reine Variante. Maschinen, die um diesen Wellentyp herum konstruiert sind, haben Komponenten – Riemenscheiben, Kupplungsnaben, Spannzangenadapter –, die auf den Konuswinkel abgestimmt sind.

Der Einbau eines Motors mit gerader Welle an dieser Stelle erfordert den Austausch dieser Komponenten, was einen Motortausch zu einer erheblich größeren Aufgabe macht. Überprüfen Sie immer den Wellentyp des installierten Motors, bevor Sie einen Ersatz bestellen.

Öldichtungen – Umweltschutz

Die Standard-Öldichtungen des A06B-0032-B577 schützen die Lagergehäuse und internen Komponenten des Motors vor luftgetragenen Verunreinigungen, Kühlnebel und feinen Partikeln, die in CNC-Bearbeitungsumgebungen üblich sind.

Bei einem so kompakten Motor ist die Lagerverschmutzung eine der Hauptursachen für vorzeitiges Versagen – die Lagergehäuse sind klein, und selbst geringer Eintritt von feinem Schleifmittel oder Kühlmittel zersetzt die Schmierung schnell.

Standard-Öldichtungen decken die Betriebsbedingungen der kleinen Werkzeugmaschinen ab, für die dieser Motor entwickelt wurde. Sie sind nicht für Hochdruck-Kühlmittelstrahlen oder kontinuierliches Eintauchen ausgelegt – Anwendungen mit solchen Bedingungen würden ein höheres Schutzgradniveau erfordern.

Für die typische Installationsumgebung einer kompakten CNC-Drehmaschine oder Bohrmaschine ist die Spezifikation der Öldichtungen angemessen und hat sich über die lange Servicegeschichte des B2/3000 in diesen Anwendungen als ausreichend erwiesen.

Der Zustand der Dichtungen ist bei jedem gebrauchten Gerät prüfenswert. Eine verhärtete, rissige oder verschlissene Wellendichtung ist ein unkomplizierter Wartungsartikel, wenn der Motor aus der Maschine ausgebaut ist, und die Behebung während einer Überholung verhindert die Art von langsamer Lagerverschmutzung, die die Lebensdauer des Motors verkürzt, ohne sich durch offensichtliche sofortige Symptome bemerkbar zu machen.

Kompatibilität mit Antrieben und Steuerungen

Der A06B-0032-B577 ist mit Servo-Verstärkermodulen der Fanuc BETA-Serie kompatibel und lässt sich in die Fanuc CNC-Steuerungsplattformen integrieren, die während der Produktionszeit dieser Generation mit BETA-Serienmotoren gekoppelt waren – einschließlich der Serien 0, 0i und verwandter Steuerungen, die auf kleineren Werkzeugmaschinen verwendet wurden, wo der B2/3000 eine Standardwahl für Achsantriebe war.

Die Parameter des Servo-Verstärkers müssen mit dem korrekten Motortyp-Code für den B2/3000 konfiguriert werden, bevor die Achse in Betrieb genommen wird. Bei 0,5 kW und dem moderaten Stromverbrauch des B2-Rahmens sind die Anforderungen an das Verstärkermodul gering – aber der Motortyp-Parameter muss den tatsächlich installierten Motor widerspiegeln.

Wenn die Parameter für einen anderen Motor eingestellt bleiben, führt dies zu einem Geschwindigkeitsregelungsverhalten, das von einer leicht trägen Reaktion bis hin zu völliger Instabilität reicht, je nachdem, wie stark die Einstellung von der Spezifikation des B2/3000 abweicht.

Beschaffung und Inspektion

Der A06B-0032-B577 ist auf dem Markt für überholte und gebrauchte Servomotoren erhältlich. Bei der Inspektion einer gebrauchten Einheit verdient die konische Welle besondere Aufmerksamkeit – prüfen Sie die Konusoberfläche auf Fressspuren, Kratzer oder Anzeichen dafür, dass die Gegenkomponente falsch entfernt wurde (typischerweise durch Hämmern anstatt durch einen geeigneten Konusbrecher).

Fressspuren am Konus beeinträchtigen die Presspassung mit der Gegenriemenscheibe oder Kupplungsnabe und können zu Rundlaufabweichungen führen, die sich nach der Installation als Vibrationen oder Achspositionierungsfehler bemerkbar machen.

Prüfen Sie die Öldichtungen auf Verhärtung und Rissbildung an der Lippe – eine häufige Feststellung bei Motoren, die längere Zeit gelagert wurden.

Messen Sie den Dreiphasenwickelwiderstand auf Gleichmäßigkeit und überprüfen Sie den Isolationswiderstand gegen Erde. Drehen Sie die Welle von Hand, um Lagerwiderstand oder Rauheit zu spüren.

Der Encoder-Stecker und die Kabeldurchführung sollten sauber und unbeschädigt sein. Ein Prüfstandlauf, einschließlich eines Leerlauf-Hochlaufs auf Nenndrehzahl, ist der richtige Verifizierungsstandard für jede Einheit, die wieder in eine Produktionsmaschine eingebaut wird.

FAQ

F1: Warum hat dieser Motor eine konische Welle anstelle einer geraden Welle?

Die konische Welle bietet eine selbstzentrierende, hochfeste Presspassung mit passenden Riemenscheiben und Kupplungsnaben, die eine gerade Welle mit Klemmung nicht immer in Bezug auf Konzentrizität und Haltezuverlässigkeit erreichen kann.

Sie wird in Anwendungen eingesetzt, bei denen die Wellenrundlaufabweichung minimiert werden muss und bei denen die Antriebskomponente mit vorhersehbarer Verbindung entfernt und wieder installiert werden muss. Maschinen, die um diesen Wellentyp herum gebaut sind, haben Komponenten, die auf den passenden Konus gebohrt sind – der Einbau eines Motors mit gerader Welle erfordert den Austausch dieser Komponenten, weshalb die Überprüfung des Wellentyps vor der Bestellung eines Ersatzteils unerlässlich ist.

F2: Mit welchen CNC-Steuerungen und Antrieben ist der A06B-0032-B577 kompatibel?

Der B2/3000 BETA Motor ist für die Verwendung mit Servo-Verstärkermodulen der Fanuc BETA-Serie konzipiert und ist mit Fanuc CNC-Steuerungsplattformen kompatibel, einschließlich der Serien 0, 0i und verwandter Generationen, die auf kleinen CNC-Werkzeugmaschinen verwendet werden.

Der Motor-Typ-Parameter des Servo-Antriebs muss vor der Inbetriebnahme der Achse korrekt auf die B2/3000-Spezifikation eingestellt werden. Wie bei jedem Motor der BETA-Serie, bestätigen Sie die Verstärkerkompatibilität vor der Installation – insbesondere, wenn die Maschine seit der ursprünglichen Fertigung ein Steuerungs- oder Antriebs-Upgrade erhalten hat.

F3: Was bedeutet "Standard-Öldichtungen" im Vergleich zum IP-Schutz von Motoren?

Standard-Öldichtungen schützen die Lagergehäuse vor luftgetragenen Verunreinigungen, Kühlnebel und dem Eindringen von feinen Partikeln unter normalen Bearbeitungsumgebungsbedingungen. Sie sind nicht dasselbe wie ein formal bewertetes IP65- oder IP67-geschlossenes Motorgehäuse, das einen dokumentierten Schutz gegen gerichtete Wasserstrahlen oder temporäres Eintauchen bietet.

Für die kleinen Werkzeugmaschinenanwendungen, für die dieser Motor entwickelt wurde, sind Standard-Öldichtungen ausreichend. Wenn der Motorstandort starkem, direktem Kühlmittelstrahl ausgesetzt ist, sollten zusätzliche Abschirmungen oder eine Motorvariante mit höherem Schutzgrad in Betracht gezogen werden.

F4: Reichen 0,5 kW Ausgangsleistung für einen CNC-Achsenantrieb aus?

Für die Maschinenklasse, für die dieser Motor entwickelt wurde – kompakte CNC-Drehmaschinen, kleine Bohr- und Gewindeschneidmaschinen und spezialisierte CNC-Einzweckgeräte mit leichten mechanischen Lasten – sind 0,5 kW angemessen spezifiziert, kein Kompromiss.

Ein Motor, der korrekt auf die Achslast abgestimmt ist, läuft effizienter und mit besserem thermischem Spielraum als ein überdimensionierter Motor, der die gleiche Arbeit verrichtet. Wenn die Anwendung höhere Achslasten, längere Verfahrwege oder schnellere Verfahrgeschwindigkeiten beinhaltet, wäre die nächste Rahmengröße in der BETA- oder ALPHA-Serie die richtige Spezifikation zur Bewertung.

F5: Wie inspiziere ich einen gebrauchten A06B-0032-B577, bevor ich ihn wieder einbaue?

Beginnen Sie mit der Oberfläche der konischen Welle – prüfen Sie auf Fressspuren, Kratzer oder Beschädigungen durch unsachgemäße Entfernung. Diese Mängel beeinträchtigen die Presspassung mit der Gegenkomponente und sind ohne Spezialbearbeitung schwer zu beheben. Prüfen Sie die Öldichtungen auf Verhärtung oder Rissbildung an der Lippe.

Messen Sie den Dreiphasenwickelwiderstand auf Gleichmäßigkeit über alle Phasen und überprüfen Sie den Isolationswiderstand gegen Erde.

Drehen Sie die Welle von Hand, um den Lagerzustand zu beurteilen. Überprüfen Sie den Encoder-Stecker auf Korrosion der Pins und die Kabeldurchführung auf Beschädigungen. Für jeden Motor mit unsicherer Servicehistorie ist ein Leerlauf-Prüfstandlauf auf 3.000 U/min mit Encoder-Signalüberprüfung der richtige Standard, bevor er wieder in Betrieb genommen wird.
