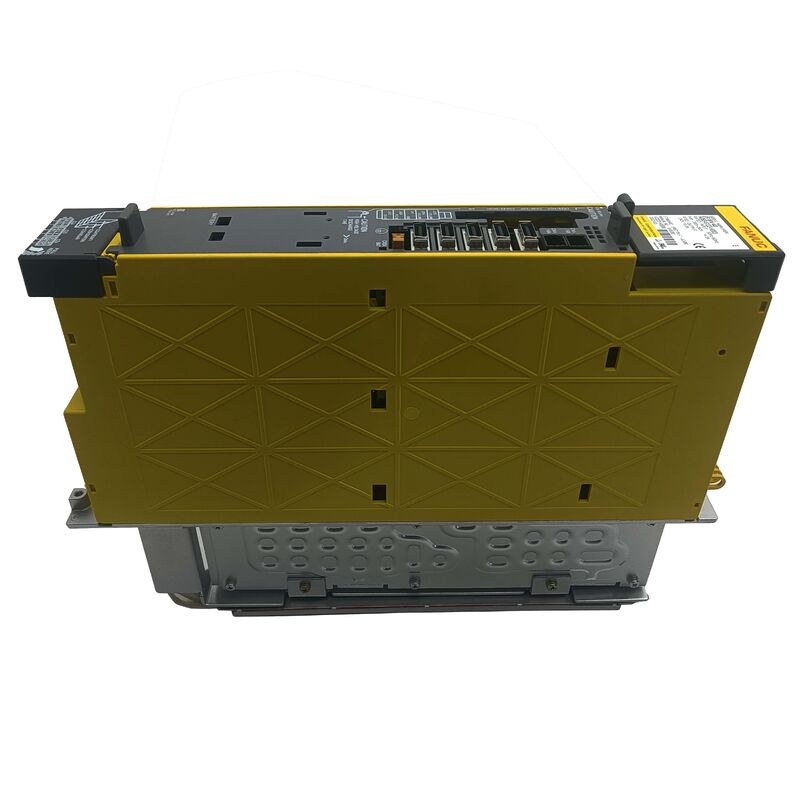

A06B-6132-H003 FANUC AC Servo-Verstärkereinheit A06B6132H003 A06B-6132-H003

FANUC A06B-6132-H003 | Beta i biSV-40 Einachsen-Servo-Verstärker — I/O Link Schnittstelle / Integriertes Netzteil / 13,6 A

Warum I/O Link statt FSSB

Die meisten FANUC Servo-Verstärker — sowohl der Alpha- als auch der Beta-Serie — kommunizieren mit der CNC über FSSB (FANUC Serial Servo Bus). Der A06B-6132-H003 ist anders. Er wird über die I/O Link Schnittstelle mit der CNC verbunden, die über den PMM (Power Motion Manager) oder einen kompatiblen I/O Link Master geleitet wird.

Dieser Unterschied ist in der Praxis wichtig. FSSB erfordert Hochgeschwindigkeits-Glasfaserkabel, die vom Verstärker zurück zum Servomodul der CNC verlegt werden. I/O Link verwendet die gleiche Verkabelungsinfrastruktur wie das I/O-Netzwerk der Maschine — weitaus weniger anspruchsvoll in Bezug auf Kabelverlegung und Distanz. Deshalb wurde der biSV-40 speziell für Hilfs- und Fernachsen entwickelt: Palettenwechsler, Werkzeugmagazinantriebe, Türaktoren und Drehtische, die sich physisch vom Hauptschaltschrank entfernt befinden. Die Platzierung dieses Verstärkers in der Nähe des von ihm angetriebenen Mechanismus eliminiert die Notwendigkeit, Hochgeschwindigkeits-Servo-Buskabel durch die Maschine zu verlegen.

Die I/O Link Architektur bedeutet auch, dass der A06B-6132-H003 mit kompatiblen SPS und Robotersteuerungen, die die I/O Link Master-Funktionalität unterstützen — nicht nur mit FANUC CNC-Systemen — verbunden werden kann.

Wichtige Installationshinweise

Parameter müssen geladen werden. Im Gegensatz zu einigen Antrieben erfordert der biSV-40, dass die Servo-Parameter von der CNC-Steuerung geladen werden, bevor er funktioniert. Ein Ersatzgerät, das leer geliefert wird, funktioniert nicht sofort. Halten Sie das Parameter-Backup der Maschine bereit, bevor Sie mit dem Austausch beginnen.

Knotenadressierung ist zwingend erforderlich. Jeder biSV-40 im I/O Link Netzwerk benötigt eine eindeutige Knotenadresse. Stellen Sie die Adresse des Ersatzgeräts so ein, dass sie mit der Erwartung der CNC-Konfiguration übereinstimmt — eine falsche Adressierung führt zu Kommunikationsfehlern zwischen dem Antrieb und der CNC.

Motorabgleich ist entscheidend. Der H003 ist für 13,6 A ausgelegt. Dies ist eine Variante mit geringer Leistung — die Kombination mit einem Motor, dessen Nennstrom diese Grenze überschreitet, führt zu Überstromfehlern oder einem vorzeitigen Ausfall des Antriebs. Überprüfen Sie den Nennstrom des Motors, bevor Sie bestellen.

H003 Innerhalb der 6132 Familie

Diese sind nicht austauschbar. Stimmen Sie immer genau mit der ursprünglichen Teilenummer überein.

Wichtige Spezifikationen

FAQ

F1: Warum verwendet dieser Antrieb I/O Link anstelle von FSSB wie die anderen Servoachsen?

Konstruktionsbedingt. Der biSV-40 wurde für Hilfs- und Fernachsen entwickelt, bei denen die Platzierung des Antriebs in der Nähe des Mechanismus mechanisch günstig ist. I/O Link nutzt die vorhandene I/O-Verkabelungsinfrastruktur der Maschine, die weitaus geringere Anforderungen an die Kabelverlegung stellt als FSSB. Dies macht ihn praktikabel für Palettenwechsler, Werkzeugmagazine und Drehtische, die vom Hauptschaltschrank entfernt positioniert sind.

F2: Muss ich Parameter sichern, bevor ich einen ausgefallenen A06B-6132-H003 ersetze?

Ja. Servo-Parameter — Achsen-Tuning-Werte, Motortyp-Einstellungen, I/O Link Knotenadresse — werden in der CNC-Steuerung gespeichert, nicht im Verstärker. Ein bestätigtes Backup vor dem Austausch verhindert jedes Risiko von Datenverlust und beschleunigt die Wiederinbetriebnahme. Führen Sie die Parameter-Backup-Funktion der Steuerung aus, bevor Sie mit dem Austausch beginnen.

F3: Was sollte vor dem Austausch des Verstärkers überprüft werden, wenn ein I/O Link Alarm angezeigt wird?

Überprüfen Sie die I/O Link Kabelverbindungen sowohl am Verstärker als auch am Master und vergewissern Sie sich, dass der Motor keinen Kurzschluss hat oder mechanisch festsitzt — beides kann die gleichen Antriebsalarme wie ein Verstärkerfehler auslösen. Lesen Sie den Alarmcode vom Display des Verstärkers ab und schlagen Sie ihn in der FANUC Alarmreferenz nach, bevor Sie einen Ersatz bestellen. Der Fehler kann im Motor oder Kabel liegen, nicht im Antrieb.

F4: Kann der A06B-6132-H003 an Nicht-FANUC Automatisierungssysteme angeschlossen werden?

Grundsätzlich ja — I/O Link wird von einigen Nicht-FANUC SPS und Robotersteuerungen unterstützt. In der Praxis wird die überwiegende Mehrheit der biSV-40 Einheiten in FANUC CNC-Umgebungen eingesetzt. Überprüfen Sie die I/O Link Protokollkompatibilität mit der Dokumentation des spezifischen Nicht-FANUC Systems, bevor Sie sich festlegen.

F5: H003 war die Variante in unserer Maschine, aber sie ist als eingestellt aufgeführt. Ist sie noch verfügbar?

Die Beta i 6132 Serie bleibt auf dem Aftermarket aktiv, da immer noch eine große Anzahl von Maschinen mit Hilfs- biSV-40 Achsen in Betrieb ist. Sowohl neue Überbestände als auch geprüfte Gebrauchteinheiten zirkulieren über spezialisierte FANUC Teilekanäle. Bestätigen Sie speziell den H003 — H002 und H004 sind keine direkten Ersatzteile.
