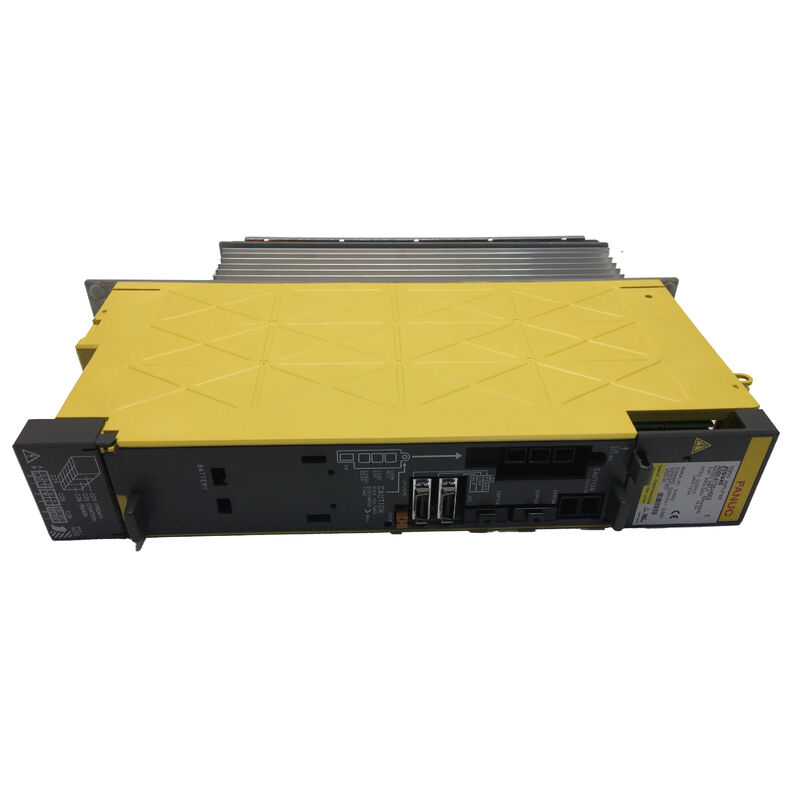

FANUC A06B-6130-H003 AC Servo-Verstärkereinheit — Beta i SVM1-40i mit FSSB-Glasfaser-Schnittstelle

Die FANUC A06B-6130-H003 nimmt einen besonderen und wichtigen Platz in der Geschichte der FANUC Servo-Verstärker ein. Offiziell als SVM1-40i (biSV-40) bezeichnet, war er die erste Generation der FANUC Beta i Servo-Einheiten — ein Meilensteinprodukt, das die kompakte, eigenständige Beta-Verstärkerarchitektur etablierte, auf die sich Werkzeugmaschinenbauer für kleine Achsanwendungen in CNC-Bearbeitungszentren, Drehmaschinen und Industrierobotern verließen.

Jahrzehnte später laufen diese Maschinen immer noch. Und wenn dieser Verstärker ausfällt, ist es am wichtigsten, schnell einen Originalersatz zu finden.

Wir führen den A06B-6130-H003 in neuen und gebrauchten (geprüften) Zustand, bereit für den weltweiten Versand innerhalb von 0–3 Werktagen.

Ein Pionierdesign: Die erste Beta i-Einheit

Das Verständnis dessen, was die 6130-Serie auszeichnet, beginnt mit der Erkenntnis, was bei ihrer Einführung neu war. Der A06B-6130-H003 führte mehrere Designprinzipien ein, die die Beta i-Plattform definierten:

Eigenständige integrierte Stromversorgung. Im Gegensatz zur modularen Alpha-Serie, die ein separates Stromversorgungsmodul benötigt, das für mehrere Antriebsachsen gemeinsam genutzt wird, verfügt der biSV-40 über seine eigene interne Leistungsstufe. Diese Unabhängigkeit bedeutet, dass die Einheit an jedem Punkt der Maschine installiert werden kann — in der Nähe der Achse, die sie antreibt — ohne zur zentralen Stromversorgung zurücklaufen zu müssen. Für Werkzeugmaschinenbauer eröffnete diese Freiheit sauberere mechanische Designs, insbesondere bei Achsen wie automatischen Werkzeugwechslern (ATC), Revolvern und Drehtischen, die sich vom Hauptantriebsschrank entfernt befinden.

FSSB-Glasfaserkommunikation. Der 6130-H003 verbindet sich über die Hochgeschwindigkeits-FSSB (Fanuc Serial Servo Bus)-Glasfaserschnittstelle von FANUC mit der CNC-Steuerung. Glasfaserübertragung ist von Natur aus immun gegen elektromagnetische Störungen — entscheidend in elektrisch verrauschten Maschinenumgebungen — und liefert die Positionsrückmeldung mit geringer Latenz, die für eine enge Servoregelkreisregelung erforderlich ist. Dies ist die gleiche Kommunikationsinfrastruktur, die in der Alpha-Serie verwendet wird, und verleiht der Beta i die präzise Leistung eines vollwertigen Servo-Systems in einem kompakteren Paket.

Technische Spezifikationen

Der Lagerbestand dieses Modells ist dynamisch — kontaktieren Sie uns, um die Verfügbarkeit vor der Bestellung zu bestätigen.

Im Inneren der Einheit: Was Sie erhalten

Der A06B-6130-H003 enthält drei Kernbaugruppen: ein 50A Transistor-Leistungsmodul, eine Leiterplatte (A16B-3200-0512) und eine Steuerungs-/Schnittstellenkarte (A20B-2101-005x). Diese Platinen sind nicht separat erhältlich — die Einheit wird als integrierte Baugruppe geliefert und gewartet.

Ersatzkomponenten, die separat erhältlich sind, umfassen Ersatztransistoren, interne Sicherungen und den Lüfter des Antriebs. Für Käufer, die eine langfristige Wartungsplanung in Betracht ziehen, ist es der praktischste Ansatz, eine bekannte, funktionierende Verstärkereinheit auf Lager zu haben — zusammen mit verbrauchbaren Ersatzteilen —, um zukünftige Ausfallzeiten bei Maschinen, die diesen Antrieb verwenden, zu minimieren.

Die Einheit verfügt außerdem über eine integrierte Leckstromerkennung und eine Alarm-Ausgabefunktion, die eine Frühwarnmöglichkeit bietet und Wartungsteams hilft, nachgeschaltete Motor- oder Kabeldefekte zu erkennen, bevor sie zu größeren Schäden eskalieren.

Wie der 6130 im Vergleich zu anderen Beta-Serien-Antrieben abschneidet

Käufer, die einen Beta-Serien-Verstärker suchen, stoßen manchmal auf mehrere 6130-Varianten und benachbarte Seriennummern. Eine schnelle Orientierung:

Innerhalb der 6130-Serie ist der H003 die Variante mit mittlerer Leistung in der Beta i-Linie der ersten Generation. Der H002 (biSV-20) arbeitet mit geringerem Ausgangsstrom für kleinere Motoren, während der H004 einen höheren Strombereich abdeckt. Diese sind nicht austauschbar — immer die vollständige Teilenummer abgleichen.

Die 6132-Serie (wie H003 und H004) repräsentiert eine spätere Generation von Beta-Verstärkerlinien. Die 6132-Serie umfasst sowohl FSSB- als auch I/O-Link-Varianten, während die 6130-Serie ausschließlich FSSB ist. Wenn die Dokumentation Ihrer Maschine einen A06B-6130-H003 angibt, ist eine Einheit der 6132-Serie kein gültiger Ersatz.

Bestellung, Zahlung & Versand

Weltweiter Versand über DHL und FedEx. Die meisten Bestellungen verlassen unser Werk innerhalb von 0 bis 3 Werktagen nach Zahlungsbestätigung. Mehrfachbestellungen qualifizieren sich für kombinierten Versand.

Zahlungsoptionen:

• Banküberweisung (T/T) — akzeptiert für alle Bestellwerte
• PayPal — für Bestellungen bis 500 $
• Western Union — akzeptiert für alle Bestellwerte

Zollgebühren und Einfuhrsteuern am Bestimmungsort sind vom Käufer zu tragen. Benötigen Sie eine Versandkostenschätzung? Kontaktieren Sie uns vor der Bestellung und wir bestätigen die Details für Ihr Land.

Garantie & Rücksendungen

Rücksendungen werden akzeptiert, wenn eine Einheit beschädigt, unvollständig oder nicht wie beschrieben ankommt — oder sich innerhalb von 4 Tagen nach Erhalt als funktionsunfähig erweist. Artikel müssen im Originalzustand mit intaktem Garantieetikett sein. Die Kosten für die Rückfracht sind vom Käufer zu tragen.

Ausfälle, die durch falsche Installation, falsche Motorkonfiguration oder physische Schäden nach der Lieferung verursacht werden, fallen nicht unter die Garantie. Wenn Sie unsicher sind, ob dies die richtige Einheit für Ihre Maschine ist, kontaktieren Sie uns vor der Bestellung.

Häufig gestellte Fragen

F1: Der 6130-H003 und der 6132-H003 sehen ähnlich aus — kann ich einen anstelle des anderen verwenden?

Nein. Trotz einiger optischer Ähnlichkeiten und der Zugehörigkeit zur Beta-Servo-Familie sind die Serien 6130 und 6132 nicht austauschbar. Der wichtigste Unterschied ist die Steuerschnittstelle: Der 6130-H003 verwendet FSSB (Fiber Optic Serial Servo Bus), während der 6132-H003 I/O Link über PMM verwendet. Die Anschlusskonfigurationen, die interne Firmware und die Kommunikationsprotokolle sind unterschiedlich. Der Austausch einer 6132-Einheit in einer Maschine, die für eine 6130 ausgelegt ist, führt zu einem Kommunikationsfehler zwischen dem Antrieb und der CNC. Ersetzen Sie immer durch eine exakte Teilenummer.

F2: Meine Maschine verwendet den A06B-6130-H003 an einem ATC oder Revolver — ist das eine typische Anwendung?

Ja, sehr typisch. Das eigenständige Netzteil-Design des biSV-40 wurde speziell entwickelt, um Werkzeugmaschinenbauern Flexibilität bei der physischen Platzierung von Antrieben in der Nähe von entfernten Achsen zu bieten. Automatische Werkzeugwechsler, Revolverindexierer und Palettenmechanismen sind genau die Art von Anwendungen, für die diese Einheit entwickelt wurde — Achsen, die mechanisch vom Haupt-Servoschrank entfernt sind, aber dennoch die Präzision der FSSB-basierten Closed-Loop-Regelung benötigen. Das Glasfaserkabel, das zurück zur CNC führt, kann längere Strecken als kupferbasierte Servo-Rückmeldungen ohne Signalverschlechterung zurücklegen, was diesen entfernten Platzierungen gut entgegenkommt.

F3: Mit welchen FANUC CNC-Steuerungen ist der A06B-6130-H003 kompatibel?

Der biSV-40 wurde hauptsächlich für die Verwendung mit den CNC-Steuerungen der FANUC 0i-C und 0i-D Serie sowie der 3x-i Serie entwickelt. Die Kompatibilität hängt letztendlich von der Softwarekonfiguration und der Achszuweisung innerhalb der spezifischen CNC ab. Für ein direktes Ersatzszenario — bei dem die ursprüngliche Einheit auf Ihrer Maschine ein A06B-6130-H003 war — ist der Ersatz per Definition mit derselben Steuerung kompatibel. Wenn Sie diesen Verstärker in eine andere Maschinen- oder Steuerungskonfiguration integrieren, überprüfen Sie die FSSB-Achsenzuordnung mit der Dokumentation Ihres Systems.

F4: Was sind die häufigsten Fehlersymptome, die darauf hindeuten, dass der A06B-6130-H003 ausgefallen ist?

Die häufigsten Fehlererscheinungen sind: Achs-Servoalarm an der CNC ohne Motorbewegung, die LED des Verstärkers zeigt einen Alarmzustand an, ohne dass ein entsprechender Fehler im Motor oder Kabel vorliegt, Verlust der FSSB-Kommunikation auf der betroffenen Achse und sichtbare Anzeichen von durchgebrannten Sicherungen oder überhitzten Transistoren bei der Inspektion. Der biSV-40 verwendet eine LED-Alarm-Anzeige — im Gegensatz zu einigen Antrieben mit numerischen Anzeigen —, daher ist eine Querverweisführung des LED-Musters mit der Alarmhistorie der CNC normalerweise erforderlich, um Antriebsfehler von Motor- oder Rückmeldungsfehlern zu unterscheiden. Wenn die CNC einen Hardware-Alarm meldet, der speziell mit dieser Achse verbunden ist, und die Motorwicklungen normal getestet werden, ist der Verstärker normalerweise die wahrscheinlichste Ursache.

F5: Lohnt es sich, eine Ersatz-A06B-6130-H003-Einheit auf Lager zu haben, oder ist es besser, sie bei Bedarf zu beschaffen?

Für Betriebe, die Maschinen betreiben, bei denen dieser Verstärker an einer produktionskritischen Achse sitzt, ist es im Allgemeinen lohnenswert, mindestens einen Ersatz auf Lager zu haben. Die 6130-Serie ist eine ältere Generation von Antrieben, und obwohl Lagerbestände verfügbar sind, können die Lieferzeiten unvorhersehbar sein — insbesondere für neue Einheiten. Die Kosten eines einzigen Tages Produktionsausfallzeit, während auf die Ankunft eines Ersatzes gewartet wird, übersteigen in der Regel die Kosten des Ersatzes selbst um ein Vielfaches. Wenn Ihre Maschine im zweiten oder dritten Schichtbetrieb läuft oder wenn diese Achse im kritischen Pfad Ihres Produktionsflusses liegt, empfehlen wir, eine Ersatz-Einheit als Wartungsanlage zu betrachten und nicht als reaktiven Kauf.
