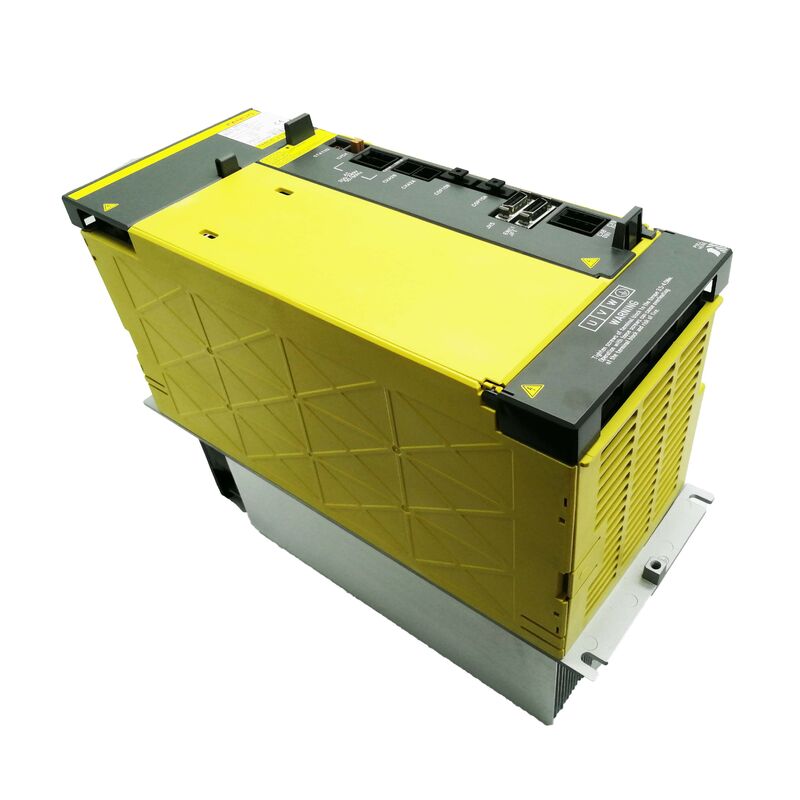

FANUC A06B-6127-H202 Alpha i Servo Verstärkermodul

Es gibt ein Detail in der Spezifikation dieses Verstärkers, das vor allem anderen zählt: Das "HV" in seiner Bezeichnung ist kein kleines Varianten-Label.Es definiert die gesamte elektrische Welt, zu der dieser Antrieb gehört.400 V Wechselstrom, Dreiphaseneingang, die Hochspannungsklasse der Alpha-i-Servo-Plattform von FANUC, die von Grund auf für größere CNC-Werkzeugmaschinen entwickelt wurde, die auf einer europäischen Standard- und industriellen Energieinfrastruktur betrieben werden.

Wenn Ihre Maschine mit einer 400-Volt-Versorgung betrieben wird und Ihre CNC-Steuerung eine FANUC 30i, 31i, 32i oder 35i-Serie ist, wird dieDie in Absatz 1 Buchstabe b genannten Angaben sind zu beachten.Ein 200-Volt-Eingangs-Servomodul kann hier nicht ersetzt werden.

Wir haben die A06B-6127-H202 in neuem und gebrauchtem Zustand, bereit für den weltweiten Versand innerhalb von 0 ̊3 Werktagen.

Die 6127-Serie: Erste Generation Alpha i Hochspannungsplattform

Die A06B-6127-Serie stellt die ursprüngliche Alpha i HV Servoverstärker-Modulfamilie von FANUC dar, die erste Generation von Antrieben, die speziell für 400-Volt-CNC-Umgebungen entwickelt wurde.Bei Modulen mit 200 V Alpha i (z. B. der Baureihen 6096 und 6117) für Bearbeitungszentren mit Standardspannung, die 6127-Serie wurde für eine andere Maschinenklasse entwickelt: größere Bearbeitungszentren, schwere Drehzellen und Präzisionssysteme, die häufig in Europa, Japan,und Industrieanlagen mit hohen Spezifikationen, bei denen 400V-Dreiphaseneinstellung der Netzstandard ist.

Der H202 befindet sich am Eingang des Doppelachsenbereichs innerhalb dieser Familie.Seine Bezeichnung "SVM2" bestätigt, dass er zwei unabhängige Servoachsen gleichzeitig L und M aus einem einzigen Modulgehäuse antreibtBeide Kanäle sind mit 10 A bewertet, was sie für die kleineren Alpha-Servomotoren geeignet macht, die an Sekundär- oder Präzisionsachsen in 30i/31i-gesteuerten Systemen verwendet werden.

Nachfolgemodelle in der gleichen Rolle, wie die A06B-6290-Serie, ersetzten die 6127 ab etwa 2011.Dieser Generationswechsel bedeutet eine erhebliche installierte Maschinenbasis mit 6127 HV-Modulen., und die Nachfrage nach H202 bleibt stabil.

Technische Spezifikation

Warum HRV bei diesem Vortrieb wichtig ist

Ein Aspekt der 6127-Serie, der für jeden Wartungs- oder Beschaffungsingenieur verständlich ist:HRVDie Funktion "High Response Vector Control" ist der Servo-Algorithmus, der bestimmt, wie die FANUC CNC mit diesen Verstärkermodulen kommuniziert, um eine enge Position und Geschwindigkeitsschließung zu erreichen.

Der A06B-6127-H202 unterstützt sowohl HRV2 als auch HRV3.bei niedrigen Zuführgeschwindigkeiten eine deutlich glattere Bewegung und eine genauere Positionsgenauigkeit bei komplexer Kontur erzeugenFür Maschinen, bei denen die Oberflächenveredelung wichtig ist, ist die HRV-Fähigkeit des Antriebs ebenso wichtig wie seine Leistungsfähigkeit.

Bei der Ersetzung des H202 muss das eingehende Gerät denselben HRV-Level unterstützen, für den die CNC der Maschine konfiguriert wurde.Ein Laufwerk mit niedrigerer HRV-Unterstützung, das in einer Maschine mit HRV3-Parametern installiert ist, erfordert eine Parameteranpassung oder Alarm beim Starten.

H202 im Zusammenhang: Die HV-Familie mit zwei Achsen

Innerhalb der 6127-Serie kodiert das Teilnummernachwort sowohl die Achsenzahl als auch den Ausgangsstrom. Das "2" in H2xx bedeutet Doppelachsen (zwei Kanäle in einem Modul).Die folgende Zahl kennzeichnet den aktuellen Bereich: H202 bei 10/10A ist die kleinste HV-Variante mit zwei Achsen, wobei die Serie bis zu H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80) und H209 (80/80) skaliert wird.Einsachsige HV-Module tragen die Bezeichnung H1xxDie dreiachsigen Module sind H3xx.

Dies ist praktisch wichtig: Wenn Ihre Maschine einen H203 oder H205 verwendet, kann der H202 nicht ∞ ersetzen, nicht wegen Schnittstellenunterschieden,Aber weil die Ausgangsströmung nicht mit den Motoren Ihrer Maschine übereinstimmtBestätigen Sie immer die vollständige Bauteilnummer vor der Bestellung.

Erläuterung der Bedingungen

Neue EinheitenFür Anlagen mit geringer Ausfallzeit Toleranz oder Maschinen, die in einer hohen Nutzung Umgebung laufen,Eine neue Einheit beseitigt jegliche Unsicherheit über die bisherige Betriebsgeschichte..

Verwendete (inspizierte) Einheitensie wurden geprüft und haben eine Garantie von drei Monaten. Sie stellen eine praktische Option für Einrichtungen dar, die Mittel für Hauptorganisationen verwalten,oder wenn der H202 eher als Sekundärersatz als als Ersatz benötigt wirdBeide Optionen werden in Originalverpackung geliefert.

Bestellung, Zahlung und Versand

Die meisten Bestellungen verlassen unsere Anlage innerhalb0 bis 3 ArbeitstageBei Bestellungen mit mehreren Artikeln ist der Kombinationsversand möglich.

Zahlungsmöglichkeiten:

• Banküberweisung (T/T) ¢ für alle Auftragswerte angenommen
• PayPal für Bestellungen bis zu $ 500
• Western Union ?? für alle Auftragswerte akzeptiert

Wenn Sie vor der Bestellung eine Schätzung der Versandkosten für Ihr Land benötigen, kontaktieren Sie uns und wir bestätigen dies unverzüglich.

Garantie und Rückgabe

Rücksendungen, die akzeptiert werden, wenn die Einheiten beschädigt, unvollständig oder nicht wie beschrieben ankommen4 Tage nach EingangDie Rücksendung der Ware liegt in der Verantwortung des Käufers.

Ausfälle, die durch Installationsfehler, falsche Parametrierung oder fehlerhafte Anschlüsse der HV-Stromversorgung verursacht werden, fallen nicht unter die Garantie.Wenn es Unsicherheit über die Kompatibilität mit Ihrer spezifischen Maschine Konfiguration, erreichen, bevor Sie kaufen.

Häufig gestellte Fragen

F1: Meine Maschine verwendet ein 200-Volt-Servosystem. Kann der A06B-6127-H202 als Ersatz verwendet werden, wenn ich die Stromversorgung aktualisiere?

Nein, die 6127 HV-Serie ist nicht einfach eine spannungswahlbare Version eines 200-Volt-Antriebes.unterschiedliche Anforderungen an die Stromversorgungsmodule (aiPS-HV-Antriebseinheit der HV-Serie)Die beiden Systeme sind nicht austauschbar.und der Versuch, eine anstelle der anderen nachzurüsten, erfordert viel mehr als einen Stromversorgungsaustausch. Es beinhaltet typischerweise Änderungen an der gesamten Servo-Abteilung des MaschinenschranksWenn Ihr aktuelles System mit 200 V läuft, gehört der richtige Ersatz zu einer 200 V Alpha i Serie, nicht zur 6127 HV.

F2: Was ist der Unterschied zwischen dem A06B-6127-H202 und dem A06B-6290-H202?

Der 6290-H202 ist der Ersatz der zweiten Generation für den 6127-H202, der ab etwa 2011 eingeführt wurde. Beide sind zweiachsige AiSV-10/10HV-Antriebe.die 6290er Serie enthält jedoch eine aktualisierte Steuerungselektronik und ist mit neueren FANUC CNC-Generationen einschließlich der 0i-MD und 0i-TD sowie der 31i-B und verwandten Plattformen kompatibel. Die 6127-H202 ist die erste Generation Einheit, in erster Linie auf 30i/31i Modell A Steuerelemente abgestimmt.Ersatz durch eine 6290-H202 ist im Allgemeinen möglich, erfordert jedoch eine Überprüfung der Parameter und eine Bestätigung der CNC-Kompatibilität.

F3: Die H202 hat zwei Achsen bedeutet dies, dass beide Achsen auf demselben Modul sein müssen, und was passiert, wenn nur eine Achse defekt ist?

Ja, der H202 ist ein einzelnes Modul, das sowohl die L- als auch die M-Achse antreibt.Das gesamte H202-Modul muss immer noch ersetzt werden die Kanäle sind nicht funktionsfähig oder unabhängig voneinander austauschbarBei der Installation des Ersatzes werden beide Achsen vom neuen Modul aus in Betrieb genommen, so daß auch die zuvor funktionierende Achse effektiv einen "frischen" Antrieb erhält.Dies ist Standardpraxis mit modularen Servo-Verstärker dieses Designs.

F4: Welche Batterie verwendet der A06B-6127-H202 und muss er regelmäßig ausgetauscht werden?

Der H202 verwendet einePanasonic BR-2-3 AGCT4ALithiumbatterie, die Daten im Speicher speichert (normalerweise Absolute Positionsdaten des Codierer), wenn die Hauptversorgung ausgeschaltet ist.aber regelmäßiger Austausch wird als Teil der routinemäßigen Wartung auf Maschinen empfohlen, die diesen Antrieb betreiben.. Beim Austausch der Batterie ist es wichtig, keine nackten Metallteile in der Platte zu berühren, insbesondere den Kontakt mit den HV-Leistungskreislaufabschnitten zu vermeiden,Da nach dem Herunterfahren eine Restspannung auf den Kondensatoren verbleiben kann. Bevor Sie im Antriebshaus arbeiten, beachten Sie die in der Wartungsanleitung der Maschine angegebene Wartezeit für eine sichere Entladung.

F5: Dieses Modul wurde ursprünglich in einem in Europa errichteten Bearbeitungszentrum installiert.

Der A06B-6127-H202 ist für einen dreiphasigen 400-Volt-Wechselstrom-Eingang ausgelegt, der sich an die europäische Industriestandardversorgung anpasst (typischerweise 380-415 V je nach Land).Es ist auch mit 400-Volt-Systemen in Japan kompatibel (bei Verwendung einer 400-Volt-Versorgung in industrieller Qualität), Teile Asiens und andere Regionen mit gleichwertiger Spannung.Nicht geeignet für 200-Volt- oder 240-Volt-Drei-Phasen-Systeme ohne Step-up-Transformator und entsprechendes HV-StromversorgungsmodulWenn Sie sich nicht sicher sind, ob die Versorgungsspannung Ihres Geräts den Anforderungen dieses Antriebs entspricht,Vor der Bestellung mit einem Elektrotechniker zu bestätigen, ob die Bedienung eines 400-Volt-Antriebs mit einer inkompatiblen Stromversorgung unmittelbare Fehlverhältnisse oder Hardwareschäden zur Folge haben wird.
