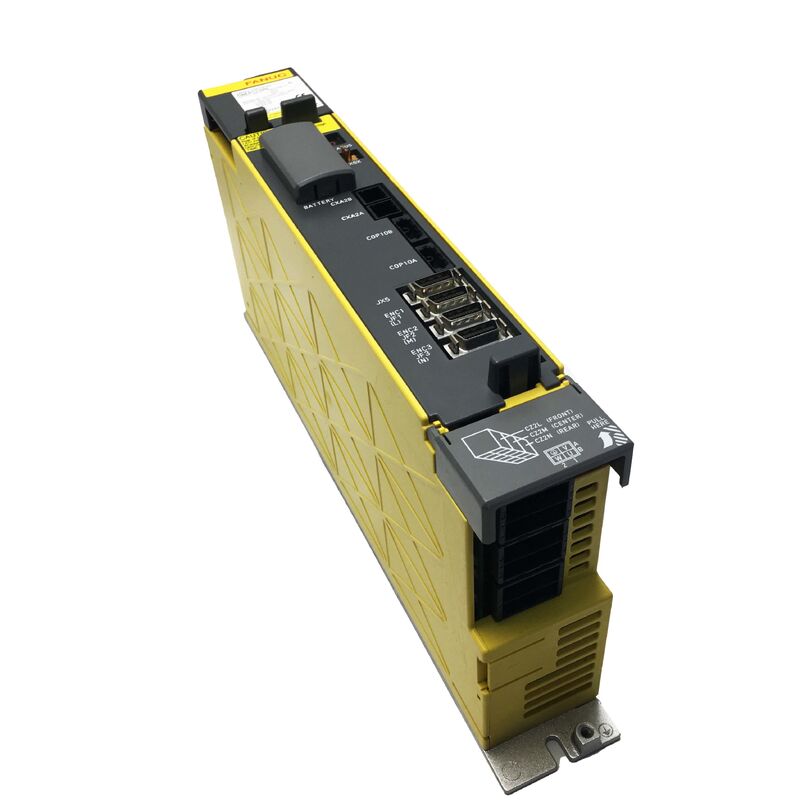

A06B-6117-H304 FANUC Wechselstrom-Servoverstärker-Einheit A06B6117H304 A06B-6117-H304

FANUC A06B-6117-H304 Servoverstärkermodul AiSV-20/20/40, Dreiachsige Alpha i, 200V-Plattform

Drei Achsen in einem einzigen Modul, mit einem asymmetrischen Stromlayout.Und es zu verstehen ist der schnellste Weg, um zu bestätigen, dass Sie das richtige Teil bestellen..

Der H304 ist der größte dreiachsige Antrieb in der 6117 Alpha i Servoverstärkerfamilie von FANUC.

BezeichnetSVM3-20/20/40i (AiSV-20/20/40), es treibt drei Servoachsen gleichzeitig von einer kompakten Einheit aber im Gegensatz zu einem symmetrischen dreiachsigen Modul, bei dem alle Kanäle denselben Nennstrom tragen, verteilt der H304 seine Leistung ungleichmäßig:die L- und M-Achsen jeweils mit 6.5A, während die N-Achse 13A trägt.

Diese doppelte N-Achsen-Einstufung hat eine praktische Logik, und sie bestimmt, wo dieses Modul in der Maschine hingehört.

Sande Electric lagern die A06B-6117-H304 in neuem und gebrauchten (inspiziertem) Zustand, mit weltweiter Versendung in 0-3 Werktagen.

Die 6117 Alpha-i-Plattform: Wo dieses Modul sitzt

The 6117 series represents FANUC's mainstream 200V Alpha i servo generation — the modular drive family that became the backbone of FANUC's CNC systems through the 0i-C/D and 30i/31i control generations.

Im Gegensatz zur früheren Alpha-Serie (6090, 6096) oder der Beta-Serie (6130, 6132, 6134) brachte die 6117 Alpha i-Linie aktuelle Steuerungsalgorithmen für HRV2 und HRV3,eine schlankere Modulbreite von 60 mm mit einer externen Wärmeabwasseranlage, und FSSB Glasfaserkommunikation als Standard.

Diese Module werden in einem gemeinsamen Gleichspannungsbus zusammen mit einem aiPS-Stromversorgungsmodul installiert, das eingehende 200-Volt-Wechselstrom in den regulierten Gleichspannungsbus umwandelt.

Der Nennwert des Gleichspannungsbusses des H304 beträgt 283 ‡ 325 V Gleichspannung bei insgesamt 9,5 kW ‡ dieses Strombudget versorgt alle drei Achsen, und das ist wichtig, wenn Sie die Stromversorgung für Ihre Schrankkonfiguration bestimmen.

Innerhalb der 6117-Familie reicht das Modul von einsachsig (H1xx), zweiachsig (H2xx) bis dreiachsig (H3xx).von H303 durch seine asymmetrische Achsenstromzuteilung unterschieden.

Warum die N-Achse den Strom verdoppelt

Der SVM3-20/20/20i (H303) und der SVM3-20/20/40i (H304) sind beide dreiachsige Module derselben Familie, und auf den ersten Blick sieht der H304 wie ein H303 mit einem aktualisierten Kanal aus.Aber die Auswahl des Designs spiegelt die tatsächlichen Achsenbelastungsunterschiede in CNC-Bearbeitungszentren wider.

In einem typischen vertikalen Bearbeitungszentrum bewegen die X- und Y-Achsen den Tisch und die Spalte in der horizontalen Ebene.Denn die Schwerkraft wirkt nicht gegen die horizontale Bewegung.Die Z-Achse ist anders.

Sie bewegt den Spindelkopf oder den Tisch senkrecht und steht der Schwerkraft direkt entgegen, oft während sie gegen ein schweres Werkstück klemmt.

Z-Achsen-Schnitte erfordern höhere Schneidkräfte in der Futterrichtung.Die N-Achse, die in vielen Maschinenkonfigurationen mit der Z-Achse oder einer ähnlich beladenen Primärachse verbunden ist, profitiert von der zusätzlichen Nennstromkapazität von 13A.

Deshalb ist es nicht einfach, einen H304 durch einen H303 zu ersetzen: Der N-Achsenmotor Ihrer Maschine wurde mit der Nennleistung 13A des H304 abgestimmt.5A-Kanal wird dazu führen, dass der Verstärker bei Überstrom unter normalen Schneidbedingungen Fehler.

Technische Spezifikation

H303 vs. H304: Klären des häufigsten Bestellfehlers

Die beiden Module sehen fast identisch aus. dieselbe Serie, dieselbe physikalische Breite, dieselbe FSSB-Schnittstelle, dieselbe Schranke.:

Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.= SVM3-20/20/20i ′′ alle drei Achsen bei 6,5A Nennleistung.Wird verwendet, wenn alle drei Achsen der Maschine ähnliche Stromanforderungen haben .

A06B-6117-H304= SVM3-20/20/40i L- und M-Achsen bei 6,5 A, N-Achse bei 13 A. Wird verwendet, wenn die dritte Achse eine größere mechanische Belastung trägt und eine höhere Dauerstromleistung erfordert.

Wenn Ihre Maschine ursprünglich mit einem H304 ausgestattet war und Sie einen H303 installieren, scheint das System möglicherweise richtig zu initialisieren, aber es wird bei jeder sinnvollen Schneidbelastung auf der N-Achse Fehler auftreten. fitting an H304 in place of an H303 is generally feasible from a hardware perspective if the aiPS power supply budget supports it — but this should always be confirmed against your machine's original electrical documentation before installation.

Bedingungenoptionen

Neue EinheitenFür Anlagen, bei denen ein 3-Achsen-Ausfall eine vollständige Maschinenstoppzeit bedeutet, beseitigt ein neues Gerät die Unsicherheit der Betriebsgeschichte.

Verwendete (inspizierte) EinheitenSie sind mit einer Garantie von 3 Monaten versehen und stellen eine praktische Lageroption für Wartungstechniker dar, die einen Arbeitsersatz auf dem Regal benötigen, ohne dass eine neue Bestellung erforderlich ist.Die 6117 ist eine ausgereifte Plattform..

Kontaktieren Sie uns, um vor der Bestellung die aktuelle Lagerverfügbarkeit zu bestätigen, da die bedingungsbezogene Verfügbarkeit schwankt.

Bestellung, Zahlung und Versand

Weltweiter Versand über DHL und FedEx innerhalb0­3 ArbeitstageBei Bestellungen mit mehreren Artikeln ist der kombinierte Versand erhältlich.

Akzeptierte Zahlungsarten:

• Banküberweisung (T/T)
• PayPal
• Western Union alle Bestellwerte

Die Einfuhrabgaben und die örtlichen Steuern liegen in der Verantwortung des Käufers. Kontaktieren Sie uns, wenn Sie vor dem Auschecken eine Versandschätzung benötigen.

Garantie und Rückgabe

Rücksendungen werden akzeptiert, wenn die Einheiten beschädigt, unvollständig, nicht wie beschrieben, oder nicht funktionsfähig innerhalb von4 Tage nach Eingang. Das Gerät muss in Originalzustand sein und das Garantieetikett intakt sein. Die Rücksendung erfolgt auf Kosten des Käufers. Ausfälle aufgrund falscher Verkabelung, fehlerhafter Achsenmotoranschlüsse,oder körperliche Schäden nach der Lieferung fallen außerhalb der Garantie.

Häufig gestellte Fragen

F1: Die H304 hat drei Achsen kann ein ausfallender Achskanal isoliert werden, damit die anderen beiden die Maschine am Laufen halten?

Nr. Das A06B-6117-H304 ist ein einzelnes integriertes Modul, das eine Gleichspannungsanbindung und eine FSSB-Kommunikationsverbindung mit der CNC teilt.Wenn ein Achskanal einen Fehler entwickelt ob ein IPM-Alarm auf der L-Achse oder ein Überstrom auf der N-Achse das gesamte Modul geht in den Fehlerzustand und alle drei Achsen stoppen.

Dies unterscheidet sich grundsätzlich von einem Schrank, der mit drei getrennten Einsachsmodule gebaut ist, bei denen ein ausfallender Antrieb die anderen beiden betriebsbereit lässt.Es ist einer der praktischen Kompromisse des dreiachsigen kompakten Formfaktors: kleinere Schranke, aber bei einem Ausfall einer einzelnen Einheit fallen alle drei Achsen gleichzeitig ab.

Für Maschinen, bei denen die Betriebszeit der Spindel entscheidend ist, ist es sinnvoll, einen geprüften Ersatzteil H304 auf dem Regal zu haben.

F2: Was bedeuten die Alarmcodes auf dem LED-Display des H304 und wie kann ich sie lesen?

Der H304 verfügt über ein einziges 7-segmentiertes LED-Display, das sich durch die achsenspezifischen Alarmcodes bewegt. Einstellige Codes gelten beispielsweise für das gesamte ModulCode 1 zeigt an, dass der innere Kühlventilator ausgestreckt ist, Code 5 ist ein Gleichspannungs-Tiefspannungs-Alarm und Code F bedeutet, dass der externe Kühlventilator eingestellt ist.

Bei einem achsenspezifischen Fehl zeigt das Display einen Buchstaben oder eine Zahl, die sowohl den Fehlertyp als auch die Achse kennzeichnen: die Codes 8, 9 und A weisen auf einen Überstrom an den Achsen L, M bzw. N hin,während Codes, die mit denselben Zeichen beginnen, aber in einer anderen Reihenfolge, IPM-Fehler (Intelligent Power Module) an denselben Achsen anzeigen.

Die Kombinationscodes (b, C, d, E) beziehen sich auf gleichzeitige Fehler in mehreren Achsen.Es ist wichtig, zu überprüfen, welcher spezifische Alarmcode vor dem Abnehmen des Moduls angezeigt wird ein FSSB-Kommunikationsfehler (Code L oder U) zeigt auf das Glasfaserkabel oder die CNC-Karte, nicht die Antriebshardware selbst.

F3: Meine Maschine zeigt einen N-Achsen-IPM-Alarm auf diesem Modul. Bedeutet das, dass das Modul versagt hat, oder könnte der Motor die Ursache sein?

Ein IPM-Alarm auf der N-Achse (Hochstromkanal) kann entweder von der Antriebshardware oder vom Motor und seiner Verkabelung ausgehen.

Die IPM im Antrieb erkennt eine übermäßige Stromzufuhr und schaltet sich ab, um sich zu schützen aber der Grund für diesen übermäßigen Strom könnte eine kurze Motorwicklung sein,ein beschädigtes Motortechnikkabel mit Isolationsbruch, oder ein echter Hardwarefehler.

Bevor wir das Modul verurteilen,Es lohnt sich, den Isolationswiderstand zwischen jeder Motorphase und dem Motorrahmen mit einem 500V Gleichstrom-Megohmmeter zu messen. Ein Messwert unter 1 MΩ deutet darauf hin, dass der Motor oder das Kabel die Fehlerquelle sind..

Wenn der Motor und das Kabel sauber sind und der Alarm sofort nach dem Zurücksetzen zurückkommt, auch ohne Bewegung, dann zeigt das direkt auf das Antriebsmodul selbst.

F4: Ist der A06B-6117-H304 sowohl mit den Steuerungen FANUC 0i als auch 30i/31i kompatibel?

Ja, die 6117 Alpha i-Serie ist mit beiden Steuergenerationen kompatibel.

Auf einem FANUC 0i-C oder 0i-D-System verbindet sich der H304 über FSSB mit der Servo-Karte der CNC und arbeitet mit dem Parametersatz dieser Steuerung.dasselbe Modul unter einer anderen und leistungsfähigeren Umgebung mit ¥-Parametern arbeitet, die die vollständigen HRV3-Stromsteuerungsalgorithmen unterstützt, für die die Hardware entwickelt wurde.

Die physikalische Hardware ist dieselbe; die Steuerungsleistung hängt davon ab, wofür die CNC konfiguriert ist.

Wenn Sie ein Ersatzmodul H304 aus dem Lager in eine Maschine montieren, gelten die bereits in der CNC gespeicherten Servo-Parameter für das Ersatzmodule unverändert.vorausgesetzt, der Ersatzteil hat die gleiche Bauteilnummer und die Motortypen und Encoderkonfigurationen haben sich nicht geändert..

F5: Das Modul verfügt über zwei Kühlventilatoren, die erwähnt wurden? welche Wartung benötigen sie und wie wirkt sich ein Lüfterfehler auf die Maschine aus?

Der H304 verfügt über einen internen Ventilator (innerhalb des Modulgehäuses) und einen externen Ventilator, der an den Heizkesselflossen angebracht ist.

Der interne Ventilator zirkuliert Luft durch die Leistungseinrichtungen im Modul; der externe Ventilator unterstützt die Wärmeableitung aus der Heizkessel.

Bei Lüfterstörungen werden spezifische Alarme ausgelöst: Code 1 für den inneren Lüfterstopp, Code F für den äußeren Lüfterstopp.Beide Ventilatoren sind austauschbar, ohne das gesamte Modul auszutauschen Ventilatorenlebensdauer liegt in der Regel im Bereich von 10In einer Maschine, die täglich zwei oder drei Schichten arbeitet, ist der Austausch von Ventilatoren in einem 5- bis 7-jährigen Zyklus eine angemessene vorbeugende Wartung.

Ein Lüfterfehler verursacht keine unmittelbaren katastrophalen Schäden.Aber das Wärmeschutzsystem wird das Modul ausfallen lassen, wenn die inneren Temperaturen über die Ausfahrtschwelle steigen, was unter Last in einem warmen Schrank schnell passieren kann. Die Sauberkeit des Schrankeninneren und die Überwachung der Alarmcodes der Ventilatoren während der Routineüberprüfungen verlängern die Lebensdauer des Moduls erheblich.
