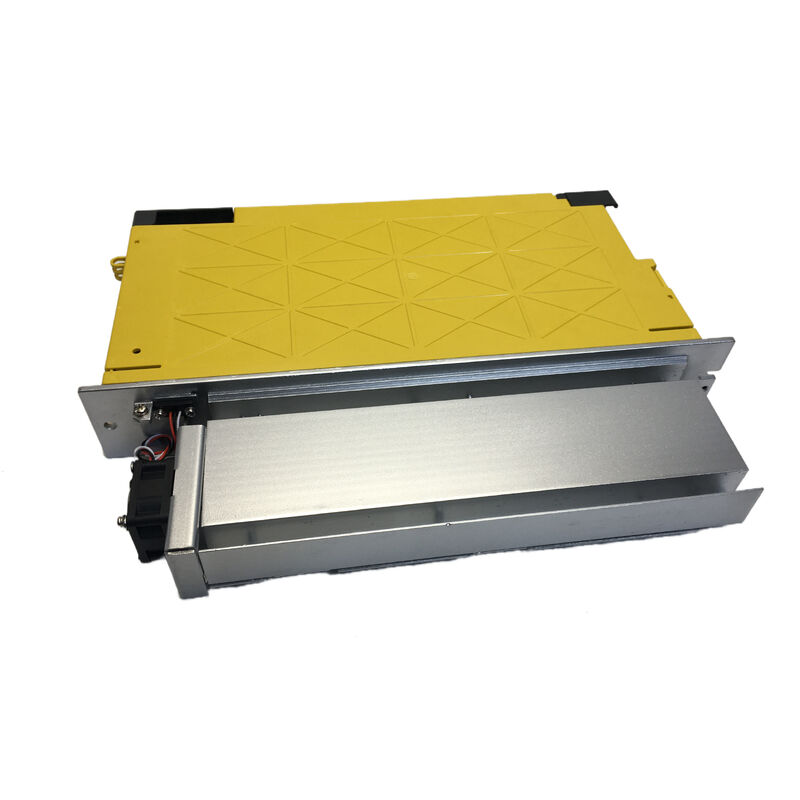

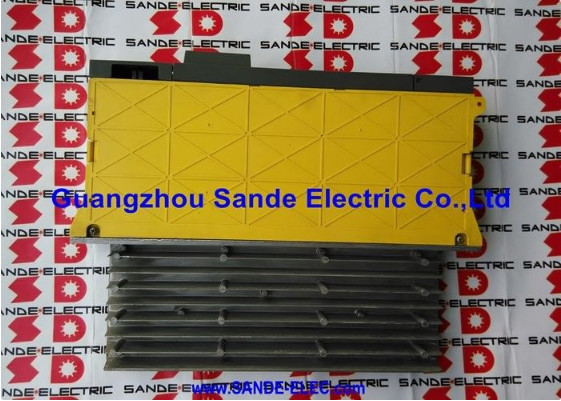

FANUC A06B-6114-H304 AC Servo-Verstärkermodul

Alpha i Serie | SVM3-20/20/40i | Drei-Achsen | FSSB-Schnittstelle | 9,5 kW

Drei Achsen, ein Modul, keine Kompromisse

Drei Servoachsen von einem einzigen Antriebsmodul aus zu betreiben, ist eine elegante Lösung – weniger Schrankplätze, weniger Stromanschlüsse, weniger potenzielle Fehlerquellen in der Verkabelung zwischen den Modulen. Das FANUC A06B-6114-H304 ist das größte Drei-Achsen-Servo-Verstärkermodul der Alpha i Serie, das SVM3-20/20/40i, und es ist die bevorzugte Variante, wenn zwei kleinere Achsen und eine Achse mit höherem Strombedarf sich ein einziges kompaktes Gehäuse innerhalb eines FANUC-Antriebsstapels teilen müssen.

Dieses Modul gehört zur Generation A06B-6114 der Alpha i Verstärker – der i-Serie nach 2004, die die FSSB Alpha Module der ersten Generation ersetzte – und wird über die FSSB (Fanuc Servo Serial Bus) Glasfaserkommunikation mit FANUC CNC-Steuerungen verbunden. Es wurde in Bearbeitungszentren, Drehzentren, Erodier- und Robotersystemen eingesetzt, die auf den FANUC Steuerungsfamilien 0i, 16i, 18i, 21i, 30i, 31i und 32i basieren.

Technische Spezifikationen

Die 20/20/40 Stromarchitektur – Praktische Bedeutung

Die Bezeichnung "20/20/40" im Modulnamen beschreibt die vollständige Lastsituation. Zwei Achsen teilen sich identische 20A-Transistor-Module – jedes liefert einen kontinuierlichen Nenn-Ausgangsstrom von 6,5A –, während die dritte Achse ein 50A-Transistor-Modul und einen Nenn-Ausgangsstrom von 13A trägt. Diese asymmetrische Anordnung ist beabsichtigt. In einem typischen Drei-Achsen-Bearbeitungszentrum übernehmen die beiden kleineren Kanäle leichtere Vorschubachsen (typischerweise X und Y), während die größere N-Achse eine schwerere Achse wie Z antreibt, die der Schwerkraft und dem Werkzeuggewicht unter voller Schnittlast entgegenwirken muss.

Maschinenbauer und CNC-Retrofit-Spezialisten bevorzugen routinemäßig den H304 gegenüber dem kleineren SVM3-20/20/20i (A06B-6114-H303), gerade wenn eine Achse in einer Drei-Achsen-Gruppe durchweg unter höherer Drehmomentanforderung arbeitet. Die richtige Zuweisung des Stromkanals – die Verbindung der Achse mit höherer Last mit dem N-Kanal – ist einer der ersten Inbetriebnahme-Schritte, der bestimmt, ob das Modul über eine Schicht innerhalb seines thermischen Bereichs läuft.

FSSB: Warum Glasfaserkommunikation den Antriebsschrank verändert

FANUCs Fiber Optic Servo Serial Bus ist nicht einfach nur ein anderer Stecker – es ist ein grundlegend anderer Ansatz für den Signalweg zwischen CNC-Steuerung und Antriebsmodul.

Herkömmliche Servo-Schnittstellenverdrahtung überträgt schnelle digitale Positions- und Geschwindigkeitsbefehle über Kupfer-Signalkabel, die neben Hochstrom-Motorstromkabeln verlaufen. Diese physische Nähe schafft Möglichkeiten für Rauschkopplung, die sich als Folgfehler, Encoder-Alarme und intermittierende Achsfehler äußern, die notorisch schwer zu verfolgen und zu beheben sind.

FSSB ersetzt den Kupfer-Signalweg durch Glasfaser. Licht ist immun gegen elektromagnetische Störungen – der Antriebsschrank kann Kilowatt geschalteten Motorstrom durch benachbarte Kabelstränge führen, ohne dass dieses Rauschen die Steuersignale erreicht. Das Ergebnis ist ein Servo-System, das in elektrisch feindlichen Umgebungen sauber läuft: neben Spindelantrieben, in der Nähe von Schweißgeräten, im selben Schrank wie Frequenzumrichter.

Die Glasfaserverbindung unterstützt auch FANUCs Hochgeschwindigkeits-Regelung (HRV) – die Firmware-Funktion, die die Abtastrate der Geschwindigkeitsregelschleife erhöht und die Bandbreite der Geschwindigkeitsregelung verengt. HRV wird verfügbar, sobald die FSSB-Verbindung mit dem richtigen Kommunikationszyklus hergestellt ist.

Kompatible CNC-Steuerungen

Der A06B-6114-H304 ist in den Konfigurationstabellen für FSSB-Servo-Verstärker von FANUC für die Verwendung mit den folgenden CNC-Serien dokumentiert:

• FANUC Serie 0i (alle Varianten einschließlich 0i-MB, 0i-MD, 0i-MF)
• FANUC Serie 15i
• FANUC Serie 16i / 160i
• FANUC Serie 18i / 180i
• FANUC Serie 21i / 210i
• FANUC Serie 30i / 300i / 300is
• FANUC Serie 31i / 310i / 310is
• FANUC Serie 32i / 320i / 320is
• FANUC Robotersteuerungen (R-30iA und kompatible Generationen)

Das Modul unterstützt auch FANUC Beta-Serien Servo-Motoren an den L- und M-Achsenkanälen gemäß der Beschreibung der Beta-Serien Servo-Motoren (B-65232EN). Für Alpha i Serienmotoren an allen drei Kanälen – einschließlich αi4/4000 bis αi8/3000i – ist der H304 die Standardkombination.

Im Inneren des Moduls: Was ist wartbar

Der A06B-6114-H304 ist ein einzelnes Gehäuse, das zwei verschiedene Platinenbaugruppen sowie den Leistungsbereich enthält. Die Verdrahtungsplatine (A16B-2203-0680) übernimmt die Leistungsschnittstelle; die FSSB-Steuerkarte (A16B-2101-004x) verwaltet die Glasfaserkommunikation und die Achssteuerungslogik. Keine der beiden Platinen ist als separates Ersatzteil erhältlich – sie sind integraler Bestandteil des Moduls.

Was ist separat erhältlich und wartbar, ohne einen vollständigen Modulaustausch:Einzelne IGBT-Transistor-Module (die 20A- und 50A-Einheiten)Interner Lüfter

• Batteriepack (zur Beibehaltung der absoluten Encoder-Position)
• Achssicherungen
• Bei den meisten Feldausfällen – ein einzelnes Transistor-Modul, das durch einen Motorfehler durchgebrannt ist, ein defekter Lüfter – ist eine Reparatur auf Komponentenebene sowohl möglich als auch kostengünstig. Vollständige Platinenausfälle machen die Wirtschaftlichkeit in der Regel zu einem Austausch oder einer vollständigen Modulüberholung.
• Hinweis zur Variante mit #N-Suffix

Der A06B-6114-H304#N ist dasselbe Modul mit einem leicht abweichenden Suffix, das ein Konfigurationsdetail angibt (typischerweise bezogen auf den Feedback-Steckertyp oder die Batterie-Backup-Konfiguration für den Encoder). Für Bestell- und Kompatibilitätszwecke sind der Basis-H304 und der H304#N über die unterstützten CNC-Steuerungsfamilien hinweg funktional gleichwertig.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen dem A06B-6114-H304 und dem A06B-6117-H304?

Beide sind Drei-Achsen Alpha i SVM3-20/20/40i Module mit identischen Strombelastbarkeiten und derselben FSSB-Schnittstelle. Der Unterschied liegt in der Generation der Steuerplatine: Die Serie A06B-6114 verwendet eine Standard-Alpha-i-Steuerkarte, während die Serie A06B-6117 mit einer HRV (High Resolution Velocity control) fähigen Steuerkarte (A20B-2101-004x) ausgestattet ist. Die HRV-Karte unterstützt eine engere Bandbreite der Geschwindigkeitsregelschleife für Anwendungen, die sehr sanfte Bewegungen bei niedriger Geschwindigkeit erfordern. Für die meisten Standard-CNC-Bearbeitungsanwendungen verhalten sich der H304 und der H317 identisch – HRV wird hauptsächlich in Anwendungen mit hochpräziser Konturierung und Schleifen relevant.

F2: Kann der A06B-6114-H304 mit älteren FANUC Alpha (nicht-i) Serien CNC-Steuerungen verwendet werden?

Nein. Die Serie A06B-6114 verwendet FSSB-Glasfaserkommunikation, die eine FSSB-fähige CNC-Steuerung erfordert. Ältere Alpha-Serien CNC-Steuerungen, die eine Kupfer-Schnittstelle vom Typ A oder B verwenden, können nicht mit FSSB-Modulen kommunizieren. Wenn die Maschine eine ältere FANUC-Steuerung verwendet, ist die richtige Verstärkergeneration die Serie A06B-6079 (Typ-A-Schnittstelle) oder A06B-6080 (Typ-B-Schnittstelle), nicht die 6114.

F3: Alle drei Achsen müssen angeschlossen werden – können ungenutzte Achskanäle unverbunden bleiben?

Das hängt von der Maschinenkonfiguration ab. Wenn nur zwei Achsen von einem Drei-Achsen-Modul benötigt werden, müssen die FANUC-Parametereinstellungen korrekt widerspiegeln, welche Achsen aktiv sind. Das vollständige Trennen eines Kanals ohne entsprechende Parametereinstellung kann beim Einschalten Achsalarme verursachen. In der Praxis wird das Modul typischerweise in Maschinen verwendet, die tatsächlich drei Achsen von einem einzigen Modul benötigen; die Verwendung eines Zwei-Achsen-Moduls für einen Zwei-Achsen-Bedarf ist die sauberere Lösung, wenn der dritte Kanal nie benötigt wird.

F4: Was verursacht typischerweise einen Ausfall dieses Moduls und lohnt sich eine Reparatur?

Die häufigsten Ausfallarten sind Schäden an Transistor-Modulen (verursacht durch Motor-Kurzschlüsse, Überstromereignisse oder Motorwicklungsfehler) und Lüfterausfälle, die zu thermischen Schäden führen. Transistorfehler sind Reparaturen auf Komponentenebene, die deutlich weniger kosten als ein Modulaustausch. Lüfterausfälle, wenn sie frühzeitig erkannt werden, sind einfache Austauschvorgänge, die thermische Schäden verhindern, die ein Modul irreparabel machen. Batteriebedingte Encoder-Alarmfehler sind Wartungsarbeiten, keine Ausfälle – die Pufferbatterie sollte planmäßig und nicht reaktiv ausgetauscht werden.

F5: Das Modul ist als abgekündigt aufgeführt – wie schwierig ist die Beschaffung?

FANUC hat die Serie A06B-6114 offiziell abgekündigt, aber die installierte Basis ist groß genug, dass ein gesunder Aftermarket weiterhin sowohl neue Lagerbestände als auch zertifizierte generalüberholte Einheiten liefert. Austauschprogramme – bei denen eine defekte Einheit eingeschickt und eine getestete, generalüberholte Einheit zurückgegeben wird – sind die häufigste Beschaffungsroute und haben in der Regel 12-monatige Garantien. Die Lieferzeiten von seriösen CNC-Teilespezialisten sind aufgrund der anhaltenden Nachfrage für dieses Modell im Allgemeinen kurz.
