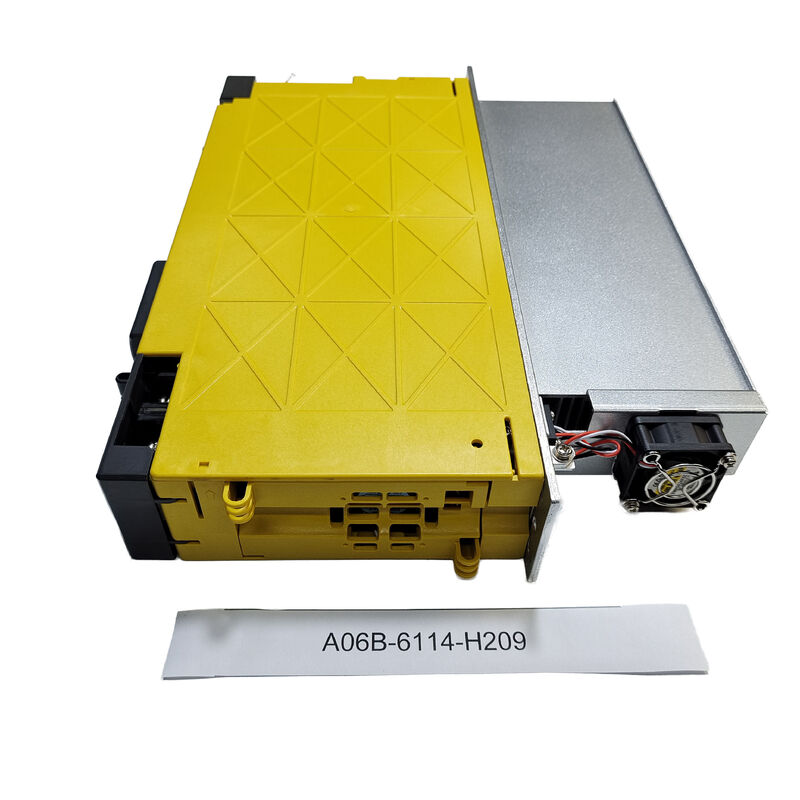

A06B-6114-H209 FANUC Wechselstrom-Servoverstärker-Einheit A06B6114H209 A06B-6114-H209

FANUC A06B-6114-H209 Dual-Axis Alpha i Servo Modul

Übersicht

Das A06B-6114-H209 ist ein dual-achsiger Alpha i Servo-Verstärkermodul, der in öffentlichen Referenzen als SVM2-80/80i identifiziert wird. Quellen auf dem Ersatzteilmarkt beschreiben es durchweg als ein FANUC Alpha i Zwei-Achsen-Servomodul der Familie A06B-6114, was ihm eine klare Position als Maschinenunterstützungs- und Ersatzkomponente für installierte FANUC-Bewegungssysteme verschafft.

Aus praktischer Ingenieursperspektive ist dieses Modell leichter zu verstehen als ein Verstärker mit gemischter Kapazität, da beide gesteuerten Achsen zur gleichen Stromklasse gehören.

Öffentliche Auflistungen zeigen 19 A Nennleistung auf beiden Achsen L und M, zusammen mit 283–339 V Nenneingang, 11 kW Leistungskontext und 240 V maximale Ausgangsspannung.

Das macht das Modul zu einer symmetrischen dual-achsigen Alpha i Einheit, die für Anwendungen bestimmt ist, bei denen beide angetriebenen Achsen die gleiche Verstärkerklasse benötigen.

Da es häufig mit FANUC i Series Umgebungen assoziiert wird, ist dieses Modul am wertvollsten, wenn es zur Beibehaltung eines bestehenden Schaltschranklayouts und der ursprünglichen Steuerkompatibilität verwendet wird.

In Produktseitenbegriffen ist die nützlichste Beschreibung technisch und exakt: A06B-6114-H209 ist ein FANUC Alpha i dual-achsiger Servomodul, Modell SVM2-80/80i, für CNC-Ersatz und Bewegungssteuerungsunterstützung.

Schlüsselspezifikationen

Symmetrische Dual-Achsen-Struktur

Einer der stärksten praktischen Punkte des A06B-6114-H209 ist, dass es sich um ein symmetrisches dual-achsiges Modul handelt. Beide Achsen teilen sich die gleiche Nennstromklasse von 19 A, was dem Produkt eine klarere technische Identität verleiht als dual-achsigen Verstärkern mit gemischter Kapazität.

Bei der realen Maschinenunterstützung kann dies die Abstimmung vereinfachen, wenn die Originalausrüstung auf beiden gesteuerten Achsen die gleiche Verstärkerklasse verwendet hat.

Diese Symmetrie verleiht der Seite auch mehr technische Klarheit. SVM2-80/80i ist nicht nur eine Bezeichnung; sie hilft dem Wartungspersonal zu bestätigen, dass das Modul zur richtigen Zwei-Achsen-Alpha-i-Familie gehört und für eine definierte Ausgangsklasse auf beiden Kanälen bestimmt ist.

FAQ

F1: Welche Art von Produkt ist A06B-6114-H209?
Es ist ein FANUC Alpha i dual-achsiger Servo-Verstärkermodul, identifiziert als SVM2-80/80i. Im praktischen Maschineneinsatz unterstützt es zwei Servoachsen innerhalb eines installierten FANUC-Bewegungssteuerungssystems und wird typischerweise für Ersatz- oder Unterstützungsarbeiten bezogen.

F2: Warum ist die Bezeichnung SVM2-80/80i wichtig?
Sie bestätigt den genauen Platz des Modells in der dual-achsigen Alpha i Servo-Familie und teilt dem Käufer mit, dass beide Achsen zur gleichen 80/80i-Stromklasse gehören.

Für technische Anwender ist dies oft die klarste Bestätigung, dass der Ersatz zur richtigen Antriebskategorie gehört.

F3: Sind die Nennwerte von 19 A / 19 A signifikant?
Ja. Sie zeigen, dass der Verstärker ein symmetrisches dual-achsiges Modell und kein Modell mit geteilter Kapazität ist. Bei der praktischen Ersatzarbeit hilft diese Unterscheidung dem Käufer, ihn nicht mit ähnlich aussehenden Modulen aus der gleichen breiteren Familie zu verwechseln.

F4: Wird dieses Modul normalerweise mit i Series Steuerungen verwendet?
Öffentliche Referenzen assoziieren dieses Modell häufig mit FANUC i Series Steuerumgebungen.

In der Praxis hilft dies, die wahrscheinliche Maschinen-Generation einzugrenzen und kann bei Kompatibilitätsprüfungen im Service oder bei der Retrofit-Planung nützlich sein.

F5: Was sollten Käufer vor der Bestellung überprüfen?
Käufer sollten die genaue Teilenummer, die Bezeichnung SVM2-80/80i, die dual-achsige Architektur sowie das ursprüngliche Steuerungs- und Servo-Layout der Maschine überprüfen.

Bei FANUC-Antriebsmodulen ist die korrekte Familienidentifikation in der Regel genauso wichtig wie der Bestellcode selbst.
