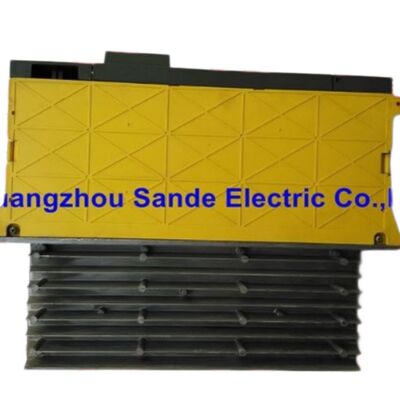

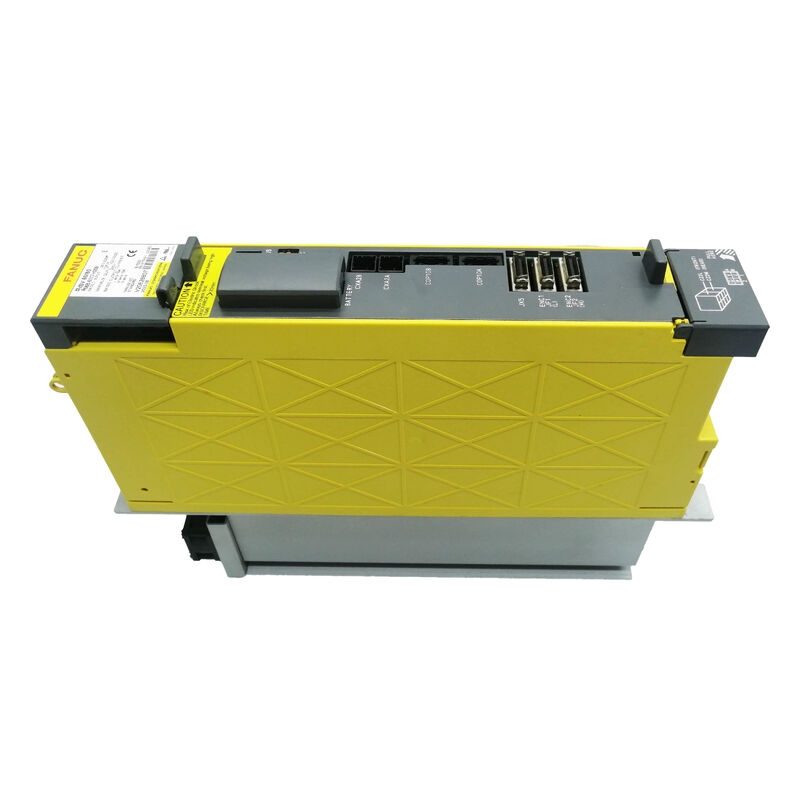

A06B-6117-H206 FANUC Wechselstrom-Servoverstärker Einheit A06B6117H206 AO6B-6II7-H2O6

FANUC A06B-6117-H206 Alpha-i-Servoverstärkermodul AiSV 20/40

Beschreibung des Produkts

DieDie in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.ist ein2-Achsen-Servoverstärkermodul Alpha ivon FANUC alsαi SV 20/40In den FANUC-Konfigurationstabellen erscheint diese Reihenfolge200VAC-Eingangder Servoverstärkerfamilie und gehört zur Gruppe, die mitCNC der i-Serie über die FSSB-Schnittstelle.

Das macht es zu einem definierten Doppelachsenverstärker für Maschinen, die eine Achse mit geringerer Kapazität und eine Achse mit größerer Kapazität im gleichen Modulkörper benötigen.

Der Wert liegt in dieser Mischachsenanordnung.L-Achse bei 6,5 Arms mit einer Nennstromgrenze von 20 Apeak, während dieM-Achse ist bei 13 Arms mit einer 40 Apeak Nennstromgrenze bewertet.

Diese asymmetrische Struktur ist genau der Grund, warum die H206 nicht austauschbar ist mit den 20/20 oder 40/40 Versionen, nur weil sie zur gleichen Familie gehören.Die 20/40-Paarung ist die Kernidentität des Produkts..

FANUC­Aufstellung und mechanische GruppierungSVM2-20/40iin dermit einer Breite von 60 mm, AußenflosseDas Modell ist in der Kategorie "Rahmen" und im Bereich "Außendimensionen"Umriss Zeichnung 2 / Panel Ausschnitt 2 / Wartungsbereich 1Das ist wichtig in echten Panels.

Ein Ersatzverstärker ist nur dann nützlich, wenn er in den vorhandenen Schrankraum, den Kühlweg und den Montageplan passt, ohne unnötige Änderungen vorzunehmen.

Kommerziell ist der H206 die Art von Bauteilkäufer, die normalerweise für den exakten Ersatz und nicht für einen spekulativen Ersatz sorgen.

In Betriebssituationen vermeidet die Aufbewahrung der ursprünglichen Verstärkeranordnung mit gemischten Achsen häufig Parameterverwirrung, vereinfacht die Wiederaufnahme,und hält das elektrische Layout mit dem ursprünglichen Entwurf des Maschinenbauherrn in Einklang.

Deshalb ist die richtige FANUC-Bezeichnung so wichtig:A06B-6117-H206 = αi SV 20/40 = Zweiachs-Mischstrom-Servoverstärker.

Technische Daten

Häufig gestellte Fragen

F1: Wie lautet die offizielle FANUC-Bezeichnung für A06B-6117-H206?
FANUC listet dieses Modell alsαi SV 20/40in der Instandhaltungsanleitung αi und die Beschreibungsanleitung identifiziert die gleiche aktuelle Klasse wieSVM2-20/40i.

Einfach ausgedrückt ist es ein zweiachsiger Servoverstärker, bei dem die beiden Kanäle nicht die gleiche Ausgangsklasse haben.

Diese gemischte Struktur ist das charakteristische Merkmal des Moduls.

F2: Welche Nennwerte hat dieser Verstärker?
Die FANUC SVM-Spezifikationstabelle zeigt dieL-Achse bei 6,5 Arms mit einer Nennstromgrenze von 20 Apeakund dieM-Achse bei 13 Arms mit einer Nennstromgrenze von 40 ApeakDas ist der wesentliche technische Unterschied des H206.

Es handelt sich nicht um einen ausgewogenen 20/20-Verstärker und auch nicht um einen ausgewogenen 40/40-Verstärker; er ist absichtlich in zwei verschiedene Servo-Stromklassen aufgeteilt.

F3: Warum ist der H206 nicht austauschbar mit anderen zweiachsigen αi Verstärkern?
Denn in der FANUC αi-Familie sind die zweiachsigen Module durch spezifische Stromkombinationen organisiert.

Eine 20/40-Einheit wird anders ausgewählt als eine 20/20- oder 40/40-Einheit, und dieser Unterschied beeinflusst die Übereinstimmung von Motor/Verstärker und das elektrische Verhalten auf Achsside.

Die Verwendung eines physikalisch ähnlichen Moduls aus der falschen Stromklasse kann einen einfachen Ersatz in ein Inbetriebnahmeproblem verwandeln.

F4: Welches Schrankformat wird in diesem Modell verwendet?
Die FANUC­Liniengruppen dieser Klasse60 mm breite Verstärkerfamilie mit Außenflosse, und die Karten für die äußeren AbmessungenSVM2-20/40izuUmriss Zeichnung 2, Ausschnitt der Platte 2, Wartungsbereich 1.

Für einen Wartungstechniker ist das nützlich, weil er einen geerdeten Ausgangspunkt für die Prüfung der Schranke, der Kompatibilität und der erforderlichen Zulassung vor der Installation hat.

F5: Was sollte vor dem Kauf dieses Teils überprüft werden?
Zunächst ist die installierte Auftragsspezifikation zu überprüfen, dann die Achsenanordnung, die Schnittstellenart und das Schrankformat.

Da das FANUC-Handbuch diese Verstärkerfamilie mitCNC-Geräte der Serie i mit FSSB, ist es wichtig zu bestätigen, dass die Maschine immer noch die gleiche Steuerungsarchitektur verwendet.

Die genaue Modellmatchung ist bei Modulen mit gemischten Achsen wie diesem besonders wichtig, da der Wert der Einheit in ihrer spezifischen 20/40-Kombination liegt, nicht nur in ihrer Erscheinung.
