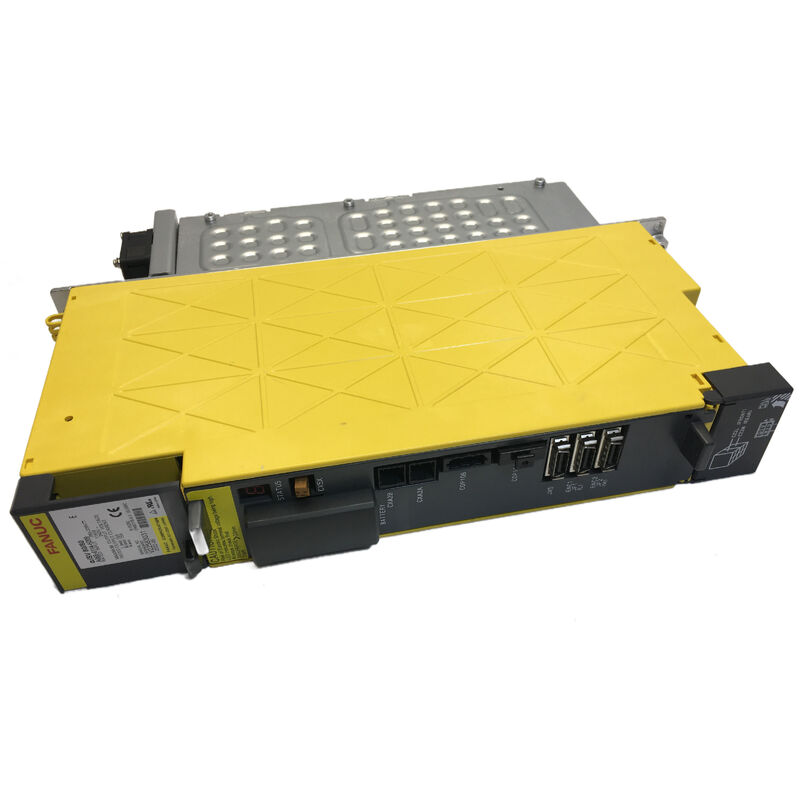

FANUC A06B-6114-H109 — Alpha i SVM1-360i, das größte einachsige Modul der 6114er Serie

Manche Servoantrieb-Austauschaktionen sind unkompliziert. Dann gibt es noch den SVM1-360i.

Der A06B-6114-H109 steht an der Spitze der FANUC 6114 Alpha i Serie: 115A Nennleistung, drei interne 400A IGBT-Transistormodule, eine 150mm Schaltschrankbreite und die Bezeichnung SVM1-360i — was die Stromklasse 360 im Bereich der einachsigen Alpha i Single-Axis-Module bedeutet. Er ist für die anspruchsvollsten Hauptachsen von großen Bearbeitungszentren konzipiert: Achsen, die überdimensionierte Rundtische, schwere Paletten oder großformatige Fräsköpfe antreiben, bei denen die Motorstromanforderungen weit über das hinausgehen, was Mittelklasse-Antriebe liefern können.

Die korrekte Beschaffung und schnelle Lieferung dieser Einheit ist entscheidend, damit eine hochwertige Maschine Teile produziert und nicht wartet. Sande Electric führt den A06B-6114-H109 in neuem und geprüftem Gebrauchtwarenzustand und versendet weltweit innerhalb von 0–3 Werktagen.

Alpha i SVM: Eine andere Architektur als Beta SVU

Jeder, der FANUC Servoantriebe über mehrere Produktgenerationen hinweg beschafft, wird eine grundlegende strukturelle Trennung feststellen. Die Beta SVU-Familie — die 6093er Serie, die an anderer Stelle in unserem Katalog behandelt wird — sind eigenständige Einheiten. Jede hat ihre eigene integrierte Stromversorgung, wandelt den eingehenden Wechselstrom direkt um und wird unabhängig montiert, wo immer Wechselstrom verfügbar ist. Der Beta SVU kann auf der gegenüberliegenden Seite einer Maschine vom Rest des Antriebsstapels entfernt platziert werden, da er seine eigene Stromversorgung mitbringt.

Der A06B-6114-H109 hat eine völlig andere Architektur. Als SVM — Servo-Modul — enthält er keine Stromversorgung. Er bezieht die Gleichspannungsversorgung vom DC-Bus von einem gemeinsamen aiPS (Alpha i Power Supply) Modul, das den eingehenden Drehstrom in die DC-Link-Spannung umwandelt, von der alle SVM-Module an diesem Bus beziehen. Ein aiPS (oder bei hoher Nachfrage zwei aiPS-Module parallel) versorgt den DC-Bus; einzelne SVM- und Spindelmodule zapfen diesen Bus für ihre Ausgangsleistung.

Diese Architektur hat zwei direkte Konsequenzen. Erstens muss der A06B-6114-H109 in einem Schaltschrank installiert werden, der ein kompatibles aiPS enthält — typischerweise ein Netzteilmodul der Serie A06B-6110 oder A06B-6111 mit ausreichender Dauerleistung für die Gesamtlast am Bus. Zweitens legt ein Ausfall des aiPS alle SVMs an diesem Bus gleichzeitig lahm, während bei der Beta SVU-Architektur ein Ausfall der Stromversorgung einer eigenständigen Einheit nur diese Achse betrifft. Beide Architekturen haben legitime Anwendungsfälle; die SVM-Busarchitektur wird dort gewählt, wo mehrere Hochleistungsachsen zusammengefasst sind und wo die Effizienz der Stromversorgung und die zentrale Rückspeisungsregelung die Standortflexibilität von eigenständigen Einheiten überwiegen.

Wo der SVM1-360i im 6114 Alpha i Modulbereich angesiedelt ist

Die 6114er Serie umfasst eine breite Palette von Stromklassen, die alle die gleiche FSSB-Glasfaser-Schnittstelle und die gleiche grundlegende Architektur teilen. Die einachsigen Module steigen durch zunehmend größere Stromklassen auf:

• SVM1-20i (H101) — 6A Nennleistung, 60mm breit, leichteste Alpha i Motoren
• SVM1-40i (H102/H103) — 11A Nennleistung, 60mm breit
• SVM1-80i (H105) — 19A Nennleistung, 60mm breit, ein 100A IGBT-Modul
• SVM1-160i (H106) — größeres IGBT, Mittel-Hochleistungsbereich
• SVM1-360i (H109) — 115A Nennleistung, 150mm breit, drei 400A IGBT-Module — höchstes einachsiges Modul der Familie

Der Sprung von H106 zu H109 ist signifikant. Der SVM1-360i ist 150mm breit — zweieinhalb Mal so breit wie die kleinsten 60mm Module — und beherbergt drei interne IGBT-Transistormodule mit jeweils 400A, die parallel geschaltet sind, um die kombinierte Dauerstrombelastbarkeit von 115A zu liefern. Dieses Modul ist die physische und elektrische Obergrenze des einachsigen Alpha i SVM-Bereichs. Es ist auf die größten Alpha i Servomotoren von FANUC abgestimmt: Motoren der Klasse α50i/3000 und αC50, die an den anspruchsvollsten Hauptachsen von großformatigen Bearbeitungsmaschinen zum Einsatz kommen.

Technische Daten

Die Drei-IGBT-Architektur und ihre Bedeutung für die Wartung

Die meisten Alpha i SVM-Module in kleineren Stromklassen verwenden ein einzelnes IGBT-Transistormodul. Der SVM1-80i (H105) verwendet einen 100A-Transistor; die Mittelklasse-Module verwenden zunehmend größere Einzelbauteile. Der SVM1-360i ist anders: drei separate 400A IGBT-Module sind intern montiert und arbeiten parallel, um die kombinierte Ausgangsstromkapazität zu liefern.

Diese Drei-Transistor-Konfiguration hat mehrere Auswirkungen. Ein Überstromfehler auf der L-Achse (Alarmcode 8 auf der Front-LED) oder ein IPM-Alarm auf derselben Achse (Alarmcode als Zahl mit Punkt angezeigt, z. B. 8.) kann von einem der drei Transistoren ausgehen. Ein einzelner ausfallender Transistor von dreien führt nicht zwangsläufig zu einem sofortigen Totalausfall der Ausgangsleistung — er kann sich unter hoher Last als intermittierende Überstromauslösung äußern, bevor das Gerät vollständig ausfällt. Die frühzeitige Erkennung dieses Musters vermeidet einen harten, unerwarteten Stillstand.

Der interne Lüfter und der externe Lüfter am Kühlkörper erfüllen beide kritische Funktionen. Bei einer Nennleistung von 26 kW erzeugt der Dauerbetrieb unter hoher Stromlast erhebliche Wärme. Der externe Kühlkörperlüfter ist die primäre Komponente für das Wärmemanagement der IGBT-Module — sein Ausfall löst typischerweise den Alarmcode F (externer Kühlgebläseausfall) auf der Front-LED aus, bevor es zu thermischen Schäden kommt. Die Überprüfung beider Lüfter während der geplanten Wartung und die Verfügbarkeit von Lüfterbaugruppen als Verbrauchsmaterial sind bei jeder Maschine, die einen SVM1-360i an einer primären Hochlastachse betreibt, eine gute Praxis.

Software-Varianten: #J006 und #N

Der A06B-6114-H109 ist in der Basiskonfiguration und mindestens zwei dokumentierten Software-Varianten erhältlich: #J006 und #N. Diese Suffixe kennzeichnen werkseitig installierte Software-Optionen auf der Steuerkarte, die typischerweise Funktionen wie Hochauflösungs-Feedback-Verarbeitung, spezifische HRV-Algorithmusversionen oder anwendungsspezifische Parametersätze für bestimmte Motor- und Werkzeugmaschinenkombinationen angeben.

Für einen exakten Austausch an einer bestehenden Maschine sollte die Variante möglichst mit dem Etikett des Originalgeräts übereinstimmen. In den meisten Fällen verursacht der Austausch des Basis-H109 gegen eine #J006- oder #N-Variante (oder umgekehrt) keine sofortigen Hardwarefehler, kann aber Parameteranpassungen erfordern, wenn die CNC speziell für den Funktionsumfang der Variante konfiguriert war.

Wenn das Etikett des Originalgeräts noch lesbar ist, notieren Sie die vollständige Teilenummer einschließlich Suffix vor der Bestellung. Wenn das Suffix unbekannt ist oder das Etikett des Originalgeräts beschädigt ist, kontaktieren Sie uns mit dem CNC-Modell und dem Motortyp — wir können Sie bei der Auswahl der am besten geeigneten Variante für Ihre Anwendung beraten.

Zustandsoptionen und Lagerbestand

Neuware (New-old-stock) A06B-6114-H109 Einheiten sind Originalprodukte von FANUC in Originalverpackung, nie installiert. Diese haben eine 12-monatige Lagergarantie und stellen die risikoärmste Option für Maschinen in kontinuierlichen Hochproduktionsumgebungen dar. Für einen 115A-Antrieb an einer primären Bearbeitungsachse, bei der ungeplante Ausfallzeiten teuer sind, ist Neuware den Aufpreis wert.

Gebrauchte, geprüfte Einheiten werden aus stillgelegten Maschinen bezogen, getestet, um die Funktionalität beider Achsen und der FSSB-Kommunikation zu überprüfen, und mit einer 3-monatigen Garantie angeboten. Kontaktieren Sie uns, um die Verfügbarkeit beider Zustände vor der Bestellung zu bestätigen — der Lagerbestand an Hochstrom-Alpha-i-Modulen bewegt sich schnell.

Bestellung, Zahlung & Versand

Weltweiter Versand per DHL und FedEx innerhalb von 0–3 Werktagen nach bestätigtem Zahlungseingang. Kombinierter Versand für Mehrfachbestellungen verfügbar.

Zahlungsoptionen:

• Banküberweisung (T/T) — alle Bestellwerte
• PayPal — Bestellungen bis 500 $
• Western Union — alle Bestellwerte

Einfuhrzölle und lokale Steuern sind in der Verantwortung des Käufers am Bestimmungsort.

Garantie & Rückgabe

Rücksendungen werden für Einheiten akzeptiert, die beschädigt, unvollständig, nicht wie beschrieben oder innerhalb von 4 Tagen nach Erhalt als nicht funktionsfähig bestätigt werden. Die Einheit muss im Originalzustand mit intaktem Garantieetikett zurückgegeben werden; die Rücksendekosten gehen zu Lasten des Käufers. Die Garantie deckt keine Schäden durch falsche Installation, falsche Stromversorgung oder physische Schäden nach der Lieferung ab.

Häufig gestellte Fragen

F1: Der A06B-6114-H109 ist als SVM gekennzeichnet — bedeutet das, dass er ein separates Netzteilmodul benötigt? Was ist kompatibel?

A: Ja. Im Gegensatz zu FANUC Beta SVU-Einheiten, die über eine integrierte Stromversorgung verfügen, ist der SVM1-360i ein Bus-verbundenes Modul, das seine Hauptgleichstromversorgung von einem gemeinsamen aiPS (Alpha i Power Supply) bezieht. Das aiPS-Modul gleichrichtet den eingehenden Drehstrom und hält den DC-Bus aufrecht, von dem alle SVM- und Spindelverstärkermodule an diesem Bus beziehen. Für einen einzelnen SVM1-360i muss ein kompatibles aiPS im selben Schaltschrank vorhanden sein und eine Dauerleistung aufweisen, die ausreicht, um die Nennaufnahme von 26 kW dieses Moduls plus alle anderen Module, die denselben Bus nutzen, abzudecken. Die Serien A06B-6110 und A06B-6111 sind die typischen aiPS-Familien, die mit 6114 SVM-Modulen verwendet werden. Wenn das aiPS bereits in Ihrem Schrank installiert und funktionsfähig ist, ist der Austausch nur des SVM1-360i ein direkter Austausch an den DC-Bus-Anschlüssen.

F2: Was unterscheidet den H109 von anderen einachsigen Modulen der 6114er Serie — insbesondere dem H106 — und wie kann ich bestätigen, welches meine Maschine verwendet?

A: Der H109 ist der SVM1-360i, Nennleistung 115A, mit drei internen IGBT-Modulen und einer Breite von 150mm. Der H106 ist ein einachsiges Modul mit geringerer Stromstärke aus derselben 6114er Familie, aber mit einer kleineren IGBT-Konfiguration und einer schmaleren Schaltschrankbreite. Die einfachste Bestätigungsmethode ist das Etikett auf der installierten Einheit — die FANUC-Teilenummer und die SVM-Bezeichnung (SVM1-360i für H109) sind direkt auf dem Moduletikett aufgedruckt. Wenn die Einheit ausgebaut wurde und das Etikett beschädigt ist, überprüfen Sie die Dokumentation des Schaltschranks der Maschine oder den CNC-Parameterbildschirm: FANUC CNC-Steuerungen mit FSSB können die Modellkennungen der angeschlossenen Verstärker auf dem Servo-Wartungsbildschirm anzeigen. Physisch sind die 150mm Breite und die Zwei-Lüfter-Kühlung (interner Lüfter plus externer Kühlkörperlüfter) charakteristisch für den H109 und unterscheiden ihn von schmaleren Modulen derselben Serie.

F3: Nach der Installation eines Ersatz-H109 zeigt die CNC fast sofort nach der Achsenfreigabe den Servoalarm 8 (L-Achse Überstrom) an. Was sollte zuerst überprüft werden?

A: Alarm 8 auf der LED des Alpha i Moduls zeigt eine L-Achse Überstrombedingung an, die von der Laufwerks-Hardware erkannt wird. Die erste Überprüfung betrifft die Motorverkabelung: Überprüfen Sie das U, V, W Leistungskabel vom Modul zum Motor auf Kurzschlüsse zwischen den Phasen oder von Phase zu Erde — eine häufige Ursache für sofortigen Überstrom beim Start, insbesondere wenn während des Modulaustauschs in der Nähe des Motorkabels gearbeitet wurde. Zweitens, überprüfen Sie die Motorwicklungsisolierung mit einem 500V Megohmmeter zwischen jedem Motoranschluss und Masse; ein Wert unter 1MΩ deutet auf eine Verschlechterung der Motorisolierung hin, die den Überstrom im Antrieb auslöst, unabhängig vom Zustand des Antriebs. Drittens, stellen Sie sicher, dass die CNC-Servo-Parameter für die Achse — insbesondere der Motorkenncode (Parameter 2020) — den an den H109 angeschlossenen Motortyp korrekt identifizieren; ein falscher Motorkenncode kann dazu führen, dass der Antrieb Stromgrenzen setzt, die für den tatsächlichen Motor ungeeignet sind, und so eine vorzeitige Überstromerkennung unter normalen Beschleunigungslasten auslöst.

F4: Kann der A06B-6114-H109 Alpha i Motoren der αC-Serie und nicht nur die Standard αi Motorreihe antreiben?

A: Ja. Die αC (Alpha Core) Motorenserie und die Standard αi Serie verwenden beide das gleiche FANUC Servo-Feedback und die gleiche Stromschnittstelle, und der SVM1-360i ist für große αC Motoren der 50er Klasse geeignet. Die wichtigste Anforderung ist, dass die maximale Stromaufnahme des Motors bei der Betriebslast und im Drehzahlbereich innerhalb der 115A Dauerstrombelastbarkeit des H109 liegt. Der Motorkenncode-Parameter in der CNC muss auf das spezifische verwendete αC-Motor-Modell eingestellt werden — die CNC verwendet dies zur Berechnung von Stromgrenzen, Beschleunigungsprofilen und Fehlergrenzwerten. FANUC dokumentiert die Motorkenncode-Zuordnungen für αC-Motoren in denselben Parameterhandbuchabschnitten wie αi-Motoren; es ist kein separater Parametersatz erforderlich. Wenn die Maschine ursprünglich mit einem spezifischen αC-Motor in Betrieb genommen wurde, enthält der Parametersatz auf der ursprünglichen H109-Einheit (oder in den gespeicherten Parametern der CNC) bereits den korrekten Motorkenncode.

F5: Was bedeuten die Software-Varianten-Suffixe #J006 und #N auf dem A06B-6114-H109 und muss die Variante für einen Austausch exakt übereinstimmen?

A: Software-Varianten in FANUC Servo-Verstärkermodulen kodieren typischerweise werkseitig installierte Optionen in der Firmware der Steuerkarte: Beispiele hierfür sind spezifische HRV (High Response Vector) Algorithmusversionen, Einstellungen für hochauflösende Encoder-Schnittstellen und anwendungsspezifische Motorunterstützungs-Erweiterungen. Das Suffix #J006 kennzeichnet typischerweise eine spezifische Kombination von Servo-Software-Funktionen, die für bestimmte Werkzeugmaschinen-OEM-Anwendungen aktiviert sind. Das Suffix #N ist eine Standard-Software-Variantenbezeichnung, die in mehreren FANUC-Produktlinien verwendet wird. Für einen Austausch ist eine exakte Variantenübereinstimmung der sicherste Ansatz — sie stellt sicher, dass das Firmware-Verhalten der neuen Einheit identisch mit dem Original ist, ohne dass CNC-Parameter angepasst werden müssen. In der Praxis funktioniert der Austausch einer Variante gegen eine andere innerhalb derselben H109-Basis-Teilenummer normalerweise korrekt, da die Hardware identisch ist und die Variantenunterschiede hauptsächlich in den Parameter-Standardwerten oder verfügbaren Funktionen liegen und nicht in der grundlegenden Betriebslogik. Wenn jedoch nach einem nicht übereinstimmenden Varianten-Austausch die CNC eine Servo-Initialisierungswarnung anzeigt oder die Achse beim ersten Einschalten unerwartet reagiert, vergleichen Sie die Servo-Software-Version, die auf dem Servo-Wartungsbildschirm der CNC angezeigt wird, mit den Inbetriebnahme-Aufzeichnungen der Maschine und passen Sie alle betroffenen Parameter entsprechend an. Kontaktieren Sie uns, wenn Sie die Variantenverfügbarkeit vor der Bestellung bestätigen müssen.
