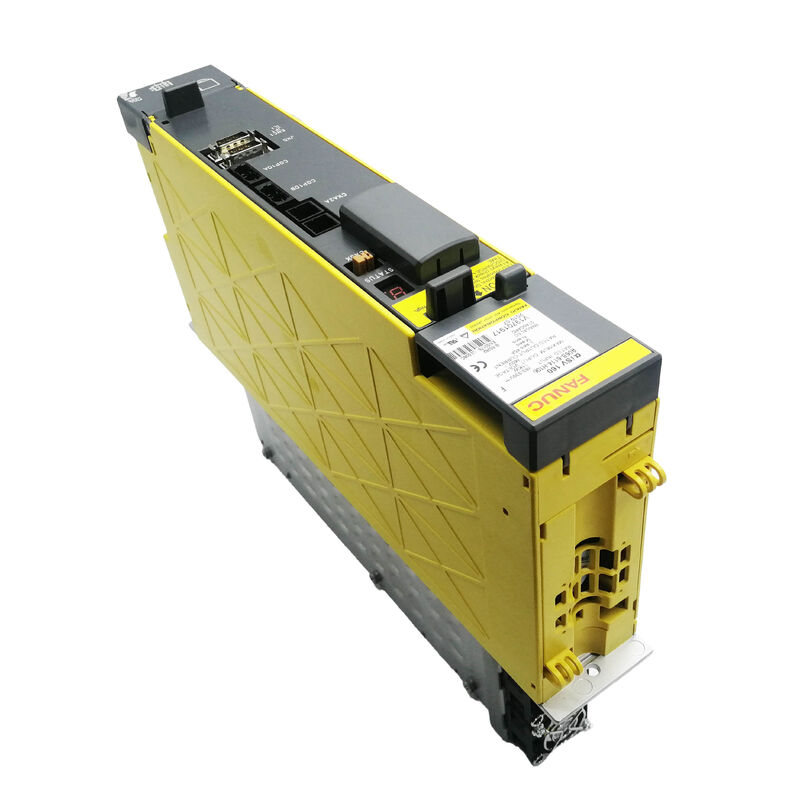

FANUC A06B-6114-H106 — SVM1-160i: Die aktuelle Obergrenze des 60-mm-Alpha-i-Moduls

Es gibt eine Linie in FANUCs Alpha i SVM-Reihe, bei der die physische Größe einen Sprung macht. Module mit einer Nennleistung von 80i, 160i und darunter teilen sich alle den gleichen 60-mm-Schrankfußabdruck — sie sehen von der Vorderseite eines Antriebsschranks identisch aus. Steigt man auf den 360i (H109) auf, verdreifacht sich die Breite auf 150 mm, mit drei internen IGBT-Transistoren, die dazu passen. Der H106 sitzt genau an dieser Grenze: mit einer Nennleistung von 45 A und einem einzelnen 160-A-IGBT-Modul ist er der stromstärkste Antrieb in der Alpha i-Serie, der immer noch den Standard-60-mm-Steckplatz belegt.

Das ist wichtig für die Schrankkonstruktion und die Ersatzplanung. Eine Maschine, die mit einem 60-mm-Modul-Layout gebaut wurde, kann den H106 ohne Schrankmodifikationen aufnehmen. Ein Upgrade auf die 360er-Klasse würde eine physische Neuanordnung des Antriebsstapels erfordern. Für Anwendungen, die große Alpha i-Servomotoren im Strombereich von 22 bis 40 betreiben — die Art von Motoren, die auf schweren Drehachsen, großen Fräsköpfen und hochdrehmomentstarken Hauptachsen auf mittleren bis großen Bearbeitungszentren verwendet werden — liefert der SVM1-160i das, was diese Lasten benötigen, während er innerhalb des Standard-Physischen-Umfangs bleibt.

Sande Electric hält den A06B-6114-H106 in neuem und geprüftem Gebrauchtwarenzustand auf Lager, mit weltweitem Versand innerhalb von 0–3 Werktagen.

Der Dual-Lüfter: Was den 160i vom 80i auf einen Blick unterscheidet

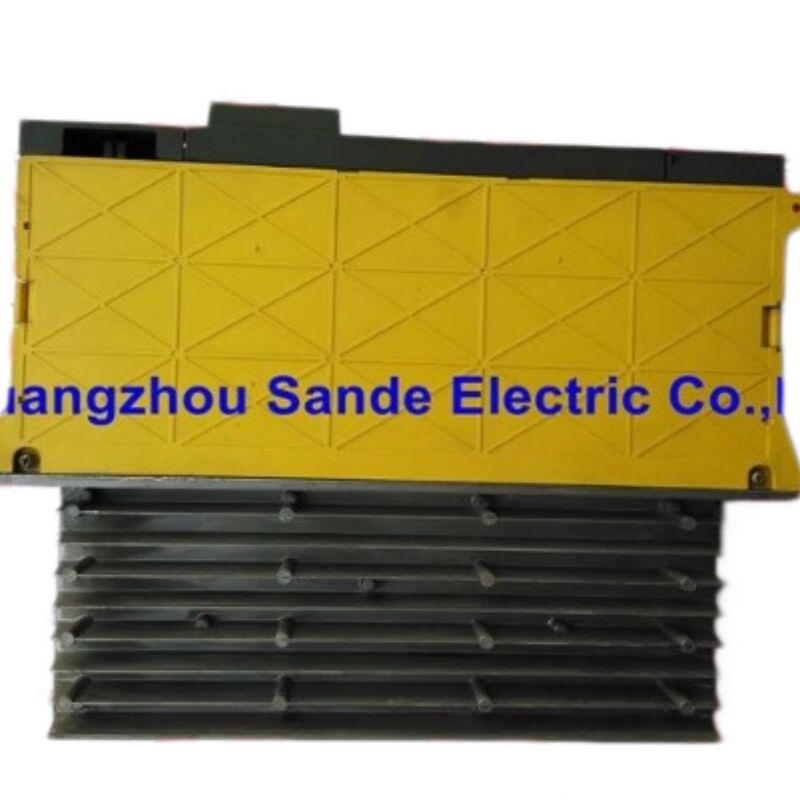

Beim Vergleich eines A06B-6114-H105 (SVM1-80i, 19A) mit einem A06B-6114-H106 (SVM1-160i, 45A), die nebeneinander in einem Schrank stehen, ist die physische Breite identisch — jeweils 60 mm. Die LED-Anzeige auf der Vorderseite befindet sich an der gleichen Position. Die FSSB-Glasfaser-Steckverbinder sind vom gleichen Typ. Aber schauen Sie sich den Kühlkörper auf der Rückseite an: Der SVM1-80i hat einen einzelnen externen Lüfter auf dem Kühlkörper; der SVM1-160i hatzwei.

Dieser zweite Lüfter ist die thermische Signatur der 160er-Klasse. Ein einzelnes 160-A-IGBT-Modul, das mit 45 A Dauerstrom betrieben wird, erzeugt erheblich mehr Wärme als der 100-A-Transistor im kleineren Modul. FANUCs Ingenieure haben den Fußabdruck bei 60 mm gehalten, indem sie die erhöhte thermische Last mit dem zusätzlichen externen Lüfter bewältigten, anstatt die Schrankbreite zu vergrößern. Der Kompromiss ist, dass zwei Lüfter zwei potenzielle Fehlerpunkte für das Wärmemanagement bedeuten. Auf einer Maschine, bei der der SVM1-160i eine primäre Hochlastachse antreibt, ist es wichtiger, eine Ersatzlüfterbaugruppe bereitzuhalten — oder zumindest den Status des Kühlkörperlüfters über den Wartungsbildschirm der CNC zu überwachen — als bei einem leichter belasteten Modul.

Ein Alarmcode "F" auf der vorderen LED zeigt an, dass der externe Kühlventilator angehalten hat. Beim H106 kann dieser Alarm einen Ausfall eines der beiden externen Lüfter anzeigen, ohne anzugeben, welcher. Eine schnelle physische Überprüfung beider Lüfter am Kühlkörper ist ratsam, bevor angenommen wird, dass das Modul selbst ausgefallen ist.

Motor-Kompatibilität und Einsatzbereich dieses Antriebs

Der SVM1-160i ist für den mittleren bis großen Alpha i-Servomotorenbereich konzipiert. Verifizierte kompatible Motoren sind der α22/4000iS, α30/3000i, α30/4000iS, α40/3000i und α40/4000iS. Dies sind Motoren, die auf den primären Lineachsen von mittelgroßen vertikalen Bearbeitungszentren und horizontalen Bohrmaschinen zu finden sind — Achsen, die erhebliches Werkstück- oder Vorrichtungsgewicht tragen, bei denen der Motor anhaltend hohes Drehmoment bei niedriger Geschwindigkeit sowie schnelle Beschleunigung für Eilgangbewegungen benötigt.

Zur Einordnung innerhalb der 6114-Einzelachsenmodul-Leiter: Der H105 (SVM1-80i bei 19A) bewältigt Motoren der Klasse α4 bis α8 — leichtere Sekundär- oder Hilfsachsen. Der H106 mit 45A steigt auf die Klasse α22 bis α40 auf — die primären Fräs- und Positionierachsen auf Maschinen mit nennenswertem Arbeitsvolumen. Der nächste Schritt vom H106 innerhalb der Einzelachsenmodule ist der H109 (SVM1-360i bei 115A), der für die größten Alpha i-Motoren der Klasse α50 und αC50 reserviert ist und das erheblich breitere 150-mm-Chassis benötigt.

Die Dauerleistung von 45A bedeutet auch, dass der H106 Alpha i-Motoren unterstützt, die mit höheren Beschleunigungsprofilen laufen, ohne Überstromfehler während Eilgangbewegungen auszulösen, vorausgesetzt, die aiPS-Stromversorgung, die den DC-Bus speist, wurde für die gesamte angeschlossene Last korrekt dimensioniert.

Architektur: Immer noch SVM, benötigt immer noch den aiPS-Bus

Wie alle Module der 6114 Alpha i-Serie ist der A06B-6114-H106 ein SVM — Servo-Modul. Er enthält keine eigene AC-zu-DC-Stromversorgung. Er bezieht DC-Bus-Leistung von einem gemeinsamen aiPS (Alpha i Power Supply)-Modul, typischerweise aus der Serie A06B-6110 oder A06B-6111, das den eingehenden Dreiphasen-AC gleichrichtet und die gemeinsame DC-Verbindung für alle SVM- und Spindelverstärkermodule auf diesem Bus aufrechterhält.

Dies ist der entscheidende strukturelle Unterschied zur älteren 6090 SVUC-Serie (wie dem A06B-6090-H244, der an anderer Stelle in diesem Katalog behandelt wird) und zur 6093 Beta SVU-Familie, die beide ihre eigenen integrierten Netzteile enthalten. Die SVM-Busarchitektur zentralisiert die Stromumwandlung und Regenerationshandhabung im aiPS, während sich die Servomodule ausschließlich auf die Motorsteuerung konzentrieren. Für den Austausch eines bestehenden H106 in einer Maschine, die bereits über eine funktionierende aiPS verfügt, ist dies transparent — das Ersatzmodul wird an die gleichen DC-Bus-Anschlüsse wie das Original angeschlossen.

Technische Spezifikationen

Der HRV Servo Control Vorteil

Der A06B-6114-H106 unterstützt als Teil der Alpha i Servo-Modul-Generation FANUCs HRV (High Response Vector) Stromregelkreis-Steuerung. HRV2- und HRV3-Modi, wenn sie über CNC-Parametereinstellungen aktiviert werden, betreiben den Stromregelkreis mit deutlich höheren Abtastraten als frühere Servo-Generationen. Das praktische Ergebnis ist eine engere Geschwindigkeitsregelung bei niedrigen Geschwindigkeiten, eine glattere Oberflächengüte bei konturierten Schnitten und eine reduzierte Folgungsfehler bei Achsen, die häufig die Richtung ändern.

Für Maschinen, die Präzisionsbohren, Jig-Schleifen oder Feinstflächenfräsen durchführen, bei denen der α30- oder α40-Motor eine Hauptachse durch enge Konturbewegungen antreibt, bietet die HRV-Servosteuerung der 6114-Generation eine messbar bessere Leistung als die älteren 6096- oder 6090-Serienverstärker, die die gleichen Motoren antreiben konnten. Wenn eine Maschine zuvor einen älteren Alpha-Serienverstärker verwendete und auf 6114 aufgerüstet wurde, kann die Neuanpassung des HRV-Modus nach dem Upgrade die Oberflächenqualität wiederherstellen, die im späteren Betriebsleben des ursprünglichen Verstärkers möglicherweise beeinträchtigt wurde.

Alarmcode-Referenz

Die Unterscheidung zwischen Alarm 8 (HCL, Überstrom erkannt durch externen Sensor) und Alarm 8. (IPML, IPM-Modul-Selbstschutz) leitet den Fehlerbehebungspfad: HCL deutet auf Motorverkabelung oder Motorzustandsprüfungen hin; IPML deutet auf das IGBT-Modul selbst und seine thermische Umgebung hin.

Zustandsoptionen

Neuware (New-old-stock) sind Original-FANUC-Produkte in Originalverpackung, geeignet für Maschinen, bei denen Zuverlässigkeitsmarge und verbleibende Lebensdauer Priorität haben. Diese haben eine 12-monatige Lagergarantie.

Gebraucht, geprüft, Einheiten werden auf L-Achsen-Ausgangsfunktion, FSSB-Kommunikationsintegrität und Betriebszustand getestet. Sie haben eine 3-monatige Garantie und eignen sich für geplante oder budgetbeschränkte Ersatzbeschaffungen, bei denen der Betriebszyklus der Maschine moderat ist. Bestätigen Sie die Verfügbarkeit des Zustands vor der Bestellung, da die Lagerbestände der 6114-Serie für bestimmte Modelle je nach Lieferung aus stillgelegten Maschinen schwanken.

Bestellung, Zahlung & Versand

Weltweiter Versand per DHL und FedEx innerhalb von 0–3 Werktagen nach bestätigter Zahlung. Kombinierter Versand für Mehrfachbestellungen verfügbar.

Zahlungsoptionen:

• Banküberweisung (T/T) — alle Bestellwerte
• PayPal — Bestellungen bis zu 500 USD
• Western Union — alle Bestellwerte

Einfuhrzölle und lokale Steuern sind vom Käufer am Bestimmungsort zu tragen.

Garantie & Rückgabe

Rücksendungen werden für Einheiten akzeptiert, die beschädigt, unvollständig, nicht wie beschrieben oder als nicht funktionsfähig bestätigt innerhalb von 4 Tagen nach Erhalt ankommen. Die Einheit muss im Originalzustand mit intaktem Garantieetikett zurückgegeben werden. Die Rücksendekosten gehen zu Lasten des Käufers. Keine Rücksendungen bei falschen Bestellungen oder Meinungsänderung.

Häufig gestellte Fragen

F1: Der SVM1-160i (H106) und der SVM1-80i (H105) sehen im Schrank gleich breit aus. Wie kann ich bestätigen, welches Modell tatsächlich auf meiner Maschine installiert ist?

A: Beide Module sind 60 mm breit mit dem gleichen allgemeinen Frontplattenlayout, sodass eine reine Sichtprüfung von vorne sie nicht zuverlässig unterscheidet. Die endgültige Bestätigung ist das Typenschild an der Seite des Moduls — die vollständige FANUC-Teilenummer einschließlich der Bezeichnung H105 oder H106 ist dort aufgedruckt. Wenn das Etikett abgenutzt oder beschädigt ist, überprüfen Sie den Wartungsbildschirm der FANUC-CNC: Die CNC liest die Identität des Verstärkers über die FSSB-Verbindung aus und zeigt die Bezeichnung des angeschlossenen Moduls beim Start an. Das physische Merkmal ist der Kühlkörper: Der H105 (SVM1-80i) hat einen einzelnen externen Lüfter am Kühlkörper; der H106 (SVM1-160i) hat zwei. Wenn Sie ein Paar Lüfter auf der Rückseite des Kühlkörpers sehen, ist es der 160i. Die Motordaten auf dem Typenschild bestätigen dies ebenfalls — Motoren der Klasse α22 und größer erfordern den H106 oder ein Modul höherer Klasse; Motoren der Klasse α8 und kleiner deuten auf den H105 hin.

F2: Meine Maschine zeigt den Alarm "F" (externer Kühlventilator gestoppt) am H106 an. Bedeutet das immer, dass das Modul ersetzt werden muss?

A: Nicht unbedingt — Alarm F am SVM1-160i zeigt an, dass einer oder beide der beiden externen Kühlkörperlüfter angehalten haben oder unter die Mindestgeschwindigkeitsgrenze gefallen sind, aber dies weist nicht allein auf einen internen Modulausfall hin. Die externen Lüfter am Kühlkörper sind vor Ort austauschbare Komponenten. Wenn das Modul ansonsten funktioniert und der Alarm ohne einen gleichzeitigen IPM- oder Überstromalarm auftrat, überprüfen Sie beide externen Lüfter physisch: Staubansammlungen und Lagerschäden sind die häufigsten Ursachen für Lüfterausfälle bei Antrieben, die seit mehreren Jahren im Einsatz sind. Der Austausch des ausgefallenen Lüfters behebt oft den Alarm, ohne das Modul zu ersetzen. Wenn die Maschine jedoch mit Lüfterausfall über einen längeren Zeitraum weiterlief und die Kühlkörpertemperatur erheblich anstieg, überprüfen Sie sorgfältig den Zustand des IGBT-Moduls — anhaltende Überhitzung kann den Transistor verschlechtern, auch wenn kein IPM-Alarm ausgelöst wurde. Kontaktieren Sie uns bezüglich Lüfterersatzteilen oder einem vollständigen Modulaustausch, je nach Ihren Erkenntnissen.

F3: Kann der A06B-6114-H106 verwendet werden, um einen α40/4000iS-Motor auf einer Maschine anzutreiben, die zuvor ein A06B-6117-H304 (Alpha i 200V Drei-Achsen-Modul) für die gleiche Achse verwendet hat?

A: Ja, der A06B-6114-H106 ist mit dem α40/4000iS-Motor kompatibel und kann ihn als Einzelachsenersatz in einem umstrukturierten Antriebsschrank antreiben. Die wichtigsten Überlegungen bei dieser Substitution sind: Erstens ist der H106 ein SVM-Modul und benötigt einen DC-Bus von einer aiPS-Stromversorgung, die das 6117 Drei-Achsen-Modul ebenfalls verwendet — wenn also die aiPS bereits vorhanden und für die Last dimensioniert ist, ist die elektrische Architektur kompatibel. Zweitens muss der Motorcode-Parameter in der CNC (Parameter 2020 für die relevante Achse) den α40/4000iS korrekt identifizieren, damit Stromgrenzen, HRV-Modus-Einstellungen und Schutzschwellen für diesen Motor richtig konfiguriert sind. Drittens muss die FSSB-Achsenzuweisung möglicherweise angepasst werden, wenn die Achse zuvor eine Position in der L/M/N-Sequenz des Drei-Achsen-Moduls belegte, da der H106 als Einzelachsenmodul in der FSSB-Kette erscheint. Überprüfen Sie nach der Installation den FSSB-Konfigurationsbildschirm der CNC, um sicherzustellen, dass die Achsenbelegung korrekt ist.

F4: Gibt es einen signifikanten Leistungsunterschied zwischen dem H106 und den älteren 6096- oder 6117-Serienverstärkern beim Antrieb desselben Alpha i-Motors?

A: Ja, für Präzisionskonturierungs- und Oberflächengüteanwendungen ist der Unterschied real und messbar. Die 6114 Alpha i-Serie führt die HRV2- und HRV3-Stromregelkreissteuerung ein, die mit höheren Abtastraten als die 6096- und 6117-Serien arbeitet. Bei hohen Vorschubgeschwindigkeiten auf gekrümmten Werkzeugwegen reduziert der engere Stromkreis des 6114 die Geschwankungsgeschwindigkeit und den Folgungsfehler im Vergleich zu früheren Verstärkergenerationen. Für Schrupp- und Grobbearbeitungen ist der Unterschied minimal, aber für feine Konturfinishes, Präzisionsbohren oder jede Achse, bei der die Oberflächenqualität direkt die Servo-Leistung widerspiegelt, bietet der Verstärker der 6114-Generation ein sinnvolles Upgrade, selbst wenn er den gleichen Motor antreibt, der zuvor an ein älteres Serienmodul angeschlossen war. Wenn Sie ein 6117- oder 6096-Modul durch ein 6114 ersetzen, werden durch die Neuinitialisierung der Servo-Parameter nach der Installation und die Abstimmung des HRV-Modus mit der Servo-Tuning-Funktion der CNC die vollen Leistungsvorteile des neueren Verstärkers genutzt.

F5: Welche aiPS-Stromversorgung wird benötigt, um den A06B-6114-H106 zu unterstützen, und wie wird die gesamte Buslast berechnet?

A: Der A06B-6114-H106 bezieht Strom vom DC-Bus mit einer Nennaufnahme von 11 kW bei der DC-Link-Spannung von 283–339V. Das aiPS-Modul muss mit einer Dauerleistungsbewertung ausgewählt werden, die ausreicht, um die Summe aller SVM- und Spindelverstärkermodule abzudecken, die sich denselben Bus teilen. Wenn beispielsweise ein Schrank einen H106 (11 kW) plus zwei kleinere SVM-Module und ein Spindelmodul enthält, bestimmt die gesamte Nennaufnahmeleistung aller angeschlossenen Module die erforderliche Mindestbewertung des aiPS. FANUCs A06B-6110-Serie deckt eine Reihe von Leistungsbewertungen ab — gängige Optionen sind H045 (5,5 kW), H055 (11 kW), H075 (15 kW) und größere Varianten bis zu 37 kW. Der H106 allein mit einer Nennaufnahme von 11 kW kann von einem einzelnen A06B-6110-H055 aiPS gespeist werden, wenn er das einzige Modul am Bus ist. In der Praxis sind die meisten Maschinen mit einem H106 Mehrachseninstallationen, daher wird das aiPS für die kombinierte Buslast mit entsprechendem Spielraum ausgewählt. Wenn Sie unsicher sind, ob ein vorhandenes aiPS in Ihrem Schrank für eine erweiterte Antriebskonfiguration ausreichend ist, kontaktieren Sie uns mit der vollständigen Liste der zu versorgenden Module, und wir beraten Sie bei der Dimensionierung.
