A06B-6114-H103 FANUC Wechselstrom-Servoverstärker-Einheit A06B6114H103 A06B-6114-H103

Fanuc A06B-6114-H103 | Alpha i einachsiger Servo-Verstärkermodul SVM1-20i — 6,5A, 283–339V DC, FSSB, HRV3, CNC 16i / 18i / 21i / 0i-B

Übersicht

Das Fanuc A06B-6114-H103 ist das SVM1-20i — das kleinste Mitglied der Fanuc Alpha i (ai) Servo-Verstärkermodul-Familie mit einer Achse und dem geringsten Strom.

Als Nachfolger der ersten Generation A06B-6096-H102 (SVM1-20) spiegelt es den Übergang von Fanuc zur i-Generation-Servoarchitektur wider, die mit den Steuerungen 16i/18i-B und 21i-B in den frühen 2000er Jahren eingeführt wurde und seitdem das Rückgrat von Fanuc CNC-Systemen weltweit bildet.

Bei Werkzeugmaschinen, die von den weltweit führenden Herstellern gebaut werden — Bearbeitungszentren, Drehzentren, Fünf-Achsen-Maschinen und Transferstraßen — ist der A06B-6114-H103 das Standardmodul, wenn eine einzelne leichte bis mittelschwere Achse innerhalb der gemeinsamen Stromschiene des Alpha i Servo-Systems angetrieben werden muss.

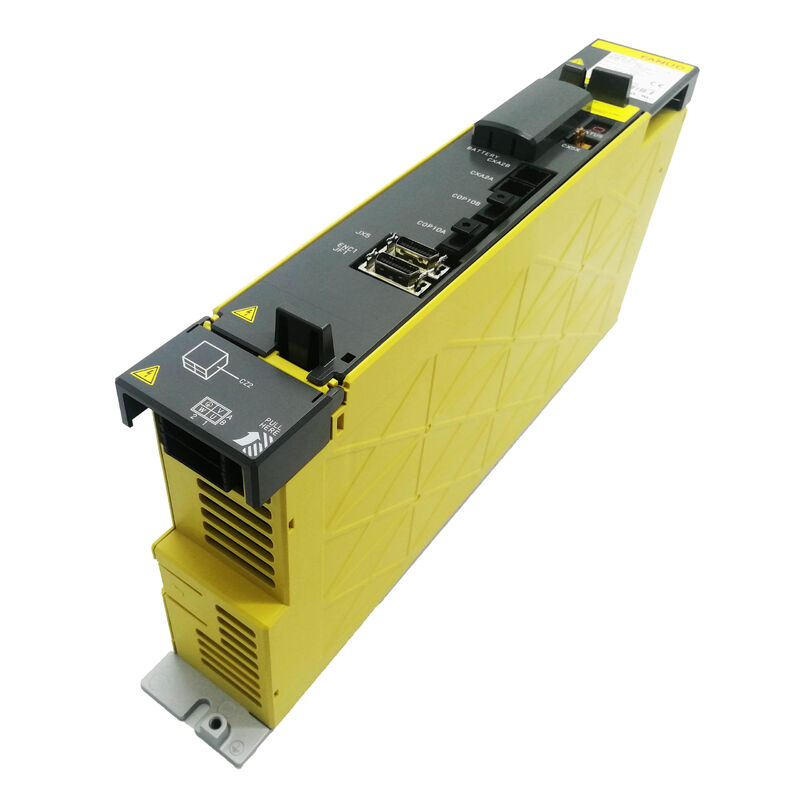

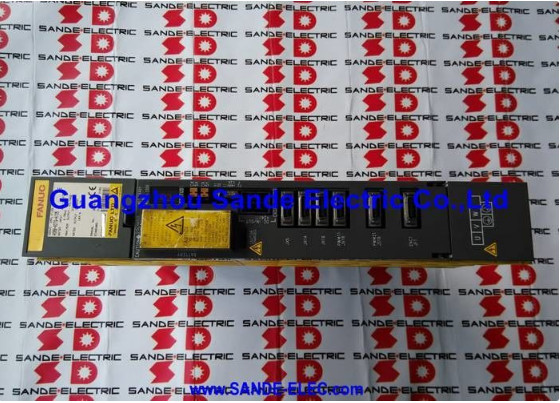

Das Modul ist ein 60 mm breiter Servo-Verstärker, der neben anderen SVM- und aiSP-Spindelmodulen in das Alpha i Servo-System-Rack eingesteckt wird und Strom aus der gemeinsamen aiPS-Stromversorgung bezieht.

Das schmale 60-mm-Profil ist das physische Merkmal der Position des SVM1-20i am unteren Ende des Strombereichs — breitere Module (80 mm, 90 mm) tragen die Bezeichnungen SVM1-40i und SVM1-80i für höhere Ströme. In einer typischen Bearbeitungszentrumkonfiguration wird eine X- oder Y-Achse, die von einem αiS 4/5000 oder kleineren Motor angetrieben wird, vom A06B-6114-H103 bedient, während die Z-Achse oder Palettenachse — die mehr Drehmoment benötigt — einen SVM1-40i oder höher benötigt.

Die Kommunikation zwischen der CNC und dem A06B-6114-H103 erfolgt ausschließlich über FSSB — Fanuc Serial Servo Bus —, eine proprietäre Glasfaser-Serienverbindung, die Befehle zur Positionierung überträgt und Rückmeldungen zwischen der Servo-Karte der CNC und jedem Verstärkermodul im System empfängt.

Jeder SVM1-20i belegt einen FSSB-Achsensteckplatz; die Servo-Karte der CNC identifiziert den Verstärker und seinen angeschlossenen Motor während der Systeminitialisierung über die Handshake-Sequenz des FSSB-Protokolls.

Das bedeutet, dass die Servo-Parameter der CNC korrekt mit dem angeschlossenen Motortyp des A06B-6114-H103 übereinstimmen müssen — eine falsche Motornummer im Parameter Nr. 2020 führt beim Einschalten zu einem Achsen-Mismatch-Alarm.

Der im A06B-6114-H103 laufende HRV3 Servo-Regelalgorithmus ist eine deutliche Verbesserung gegenüber dem HRV2-Algorithmus des SVM1-20 der ersten Generation. HRV3 verwendet einen schnelleren Berechnungszyklus (62,5 µs Geschwindigkeitsregelkreiszyklus), was zu einer besseren Geschwindigkeitsregelung unter dynamischen Schnittlasten und einer präziseren Positionsregelung während der Beschleunigungs- und Verzögerungsphasen führt.

Für CNC-Anwendungen mit Hochvorschub-Konturierung, komplexen Fünf-Achsen-Oberflächenpfaden oder aggressiven spindelsynchronisierten Operationen macht die engere Schleifenberechnung von HRV3 einen echten Unterschied bei der Oberflächengüte und der Positionsgenauigkeit.

Wichtige Spezifikationen

Alpha i Systemarchitektur — Wo der SVM1-20i hineinpasst

Das Verständnis der Rolle des A06B-6114-H103 erfordert ein Verständnis des Aufbaus des Alpha i Servo-Systems. Das System ist modular aufgebaut: Ein oder mehrere aiPS-Netzteile (Serie A06B-6110) gleichrichten den eingehenden dreiphasigen Wechselstrom und erzeugen die gemeinsame Gleichspannungsbusspannung (283–339V DC), von der alle Servo- und Spindelmodule im Rack gespeist werden.

Die SVM-Module — SVM1, SVM2, SVM3 — sind die Wechselrichterstufen, die diese Gleichspannungsbusspannung in den Wechselstrom mit variabler Frequenz und variabler Spannung umwandeln, der die Servomotoren antreibt. Jede SVM enthält IPM-Transistormodule, Gate-Treiber-Schaltungen und die Servo-Regelkarte, die alle in den modularen Gehäusen von Fanuc mit 60 mm bis 90 mm untergebracht sind.

Der A06B-6114-H103 befindet sich am schmalen Ende dieses Bereichs. Sein einzelnes 20A IPM-Transistormodul liefert eine kontinuierliche Nennleistung von 6,5A — ausreichend für Alpha i Motoren im Bereich von 200W bis etwa 500W Dauerleistung, abhängig von der Strom-zu-Drehmoment-Umwandlung des Motors.

Motoren außerhalb dieses Strombereichs erfordern eine höher bewertete SVM.

Die Eingangsleistung des Moduls von 2,5 kW vom DC-Bus definiert auch die maximale Leistung, die das aiPS-Netzteil für diese Achse plus alle anderen im System liefern muss. Deshalb erfordert die Auswahl von aiPS für eine Mehrachsenmaschine die Summe der Leistungsanforderungen aller installierten SVM- und aiSP-Module.

FSSB: Warum die Glasfaserverbindung wichtig ist

Die Glasfaser-FSSB-Verbindung zwischen der Servo-Karte der CNC und dem A06B-6114-H103 ist nicht nur ein Komfortmerkmal — sie ist ein wesentlicher Bestandteil dafür, warum das Alpha i System die von ihm erreichte Servo-Regelkreis-Leistung erzielt.

Die Immunität gegen elektrische Störungen ist bei einer Glasfaserverbindung perfekt: Motor-Schalttransienten, Netzteilwelligkeit und EMI von benachbarten Geräten haben keinen Einfluss auf den seriellen Datenstrom.

Die Verbindung überträgt Positionsbefehle, Strombefehle, Rückmeldedaten und Systemalarme zwischen der CNC und jedem Verstärker mit einer hohen Aktualisierungsrate, die über herkömmliche Kupfer-Signalleitungen ohne erhebliche Abschirmung und Layout-Disziplin nicht möglich wäre.

Für den Maschineninstallateur vereinfacht FSSB auch die Verkabelung erheblich. Anstelle der drahtintensiven Verbindungen, die frühere analoge Servoarchitekturen zwischen der CNC und jedem Achsenverstärker erforderten, verkettet FSSB die Verstärker mit einer einzigen Glasfaserleitung vom Ausgang der Servo-Karte der CNC zum Anschluss-Paar COP10A/COP10B des ersten Moduls und dann von Modul zu Modul entlang der Kette.

Die CNC weist den Modulen Achsennummern zu, basierend auf ihrer Position in der Kette und ihrer Reaktion auf die Initialisierungsabfrage — eine saubere Architektur, die eine schnelle Systeminbetriebnahme und eine einfache Fehlerisolierung unterstützt.

HRV3-Regelung — Geschwindigkeitsregelkreis und Achsenleistung

Die Bezeichnung HRV3 auf der Steuerplatine des A06B-6114-H103 steht für High Response Vector Control, Version 3.

Die wichtigste Verbesserung von HRV3 gegenüber HRV2 ist der Aktualisierungszyklus des Geschwindigkeitsregelkreises: HRV3 führt seine Geschwindigkeitsberechnung in einem Zyklus von 62,5 µs durch, verglichen mit 125 µs bei HRV2.

Die Halbierung des Berechnungszyklus bedeutet, dass der Geschwindigkeitsregelkreis Geschwindigkeitsabweichungen doppelt so häufig erkennt und korrigiert, was zu einem Servo führt, der auf Laststörungen — wie z. B. Schnittkräfte, Reibung bei Achsenumkehr und Maschinensteifigkeit — mit spürbar besserer Geschwindigkeitsstabilität reagiert.

Das praktische Ergebnis ist eine verbesserte Oberflächengüte bei profilierten Schnitten, bei denen die Geschwindigkeitsregelung während der Richtungswechsel die Werkstückoberfläche direkt beeinflusst.

HRV3 ermöglicht auch höhere Servo-Verstärkungen, bevor die Stabilität zu einem Problem wird, was eine engere Nachlauf-Fehlerquote bei schnellen Konturierungsfahrten und eine bessere Achsensynchronisation bei interpolierten Mehrachsenbewegungen ermöglicht.

Für Maschinenbauer, die Servo-Systeme für ihre anspruchsvolleren Maschinen spezifizieren, ist die HRV3-Fähigkeit des A06B-6114-H103 ein wichtiger Parameter, der ihn von FSSB-Modulen der ersten Generation unterscheidet.

Austauschkontext — Upgrade von A06B-6096-H102

Der A06B-6114-H103 ist der vorgesehene i-Generation-Ersatz für den A06B-6096-H102 (SVM1-20, HRV2, erste FSSB-Generation). Die beiden Module bedienen denselben physischen Motorbereich und werden über dieselbe FSSB-Glasfasertopologie verbunden, sind aber nicht ohne Berücksichtigung der CNC-Konfiguration direkt austauschbar.

Der H103 benötigt ein Netzteil aus der Serie A06B-6110 aiPS; der H102 bezieht Strom aus den älteren Netzteilen der Serie A06B-6087/6088/6089.

Maschinen, die ursprünglich mit dem H102 am älteren Stromversorgungssystem gebaut wurden, können nicht nur den SVM ersetzen, ohne auch die Kompatibilität der Stromversorgung zu berücksichtigen — eine vollständige Überprüfung des Antriebssystems ist vor der Spezifikation des Upgrades erforderlich.

Für Maschinen, die bereits mit den aiPS-Netzteilen der Serie A06B-6110 mit installierten H102 SVM-Modulen betrieben werden, ist der H103 ein direkter funktionaler Ersatz.

Die Servo-Parameter sollten nach dem Austausch überprüft werden, um sicherzustellen, dass die Motortypnummer und die Verstärkungseinstellungen mit dem installierten Motor übereinstimmen.

Interne Platinen und wartungsfähige Komponenten

Der A06B-6114-H103 enthält zwei Hauptplatinen: Die A16B-2203-0691 Verdrahtungsplatine übernimmt die Schnittstelle zum Leistungsteil und die E/A-Anschlüsse, während die A16B-2101-004x FSSB Steuerplatine die Servo-Algorithmus-Berechnung und die Glasfaserkommunikation verwaltet. Keine der beiden Platinen wird als separater Ersatzteil verkauft — Fanuc und autorisierte Servicepartner behandeln das Modul als Serviceeinheit.

Mehrere Komponenten innerhalb des Moduls sind jedoch separat erhältlich und können von qualifizierten Servicetechnikern ausgetauscht werden: das 20A IPM-Transistormodul, der interne Lüfter, der Akku (für Encoder-Backup) und die DC-Bus-Sicherungen.

Diese Reparaturen auf Komponentenebene verlängern die Lebensdauer des A06B-6114-H103 erheblich für Einheiten, die isolierte Komponentenausfälle und keine weit verbreiteten Platinenschäden erlitten haben.

FAQ

F1: Was ist der Unterschied zwischen dem A06B-6114-H103 und dem A06B-6114-H104 (SVM1-40i)?

Der H103 (SVM1-20i) verfügt über ein einzelnes 20A IPM und ist für eine Dauerleistung von 6,5A ausgelegt. Der H104 (SVM1-40i) verfügt über ein einzelnes 40A IPM und ist für eine Dauerleistung von 12,5A ausgelegt.

Der H104 ist physisch breiter (80 mm gegenüber 60 mm beim H103) und versorgt größere Alpha i Motoren — die αiS 8/3000, αiF 4/5000 und ähnliche —, die mehr als die 6,5A Dauerstrom des H103 benötigen.

Beide Module werden über FSSB angeschlossen und verwenden HRV3. Motormodelle außerhalb des Strombereichs des H103 erfordern einfach den H104 oder ein höher bewertetes Modul; keine Konfiguration kann die 6,5A Ausgangsleistung des H103 erweitern.

F2: Was passiert, wenn die falsche Motortypnummer in CNC-Parameter Nr. 2020 für die Achse A06B-6114-H103 geladen wird?

Eine falsche Motortypnummer führt beim Einschalten zum Alarm SV5136 (falscher Servomotor), und die Achse kann nicht aktiviert werden.

In einigen Konfigurationen können auch SV0401 (Achse nicht bereit) oder SV5061 (Servo-Fehler-Überlauf) auftreten.

Die Motortypnummer muss sowohl dem physisch angeschlossenen Motor als auch der Stromstärke des Verstärkers entsprechen — wenn die Typnummer einen Motor angibt, der mehr Strom benötigt als die Nennleistung von 6,5A des H103, erkennt die CNC den Fehler.

Korrigieren Sie den Parameter auf die Motortypnummer, die dem installierten Motor aus der Fanuc Servo-Motor- und Verstärker-Parameterliste entspricht, und schalten Sie dann den Strom aus, um den Alarm zu beheben.

F3: Kann der A06B-6114-H103 einen Beta i Serie (βiS) Motor antreiben, und wenn ja, welche Modelle?

Ja. Der H103 ist mit einer definierten Reihe von Beta i Serie Motoren kompatibel, die innerhalb seiner 6,5A Stromstärke liegen: βiS 0.4/5000, βiS 0.5/6000, βiS 1/6000, βiS 2/4000, βiS 4/4000, βiS 8/3000 und βiS 12/2000.

Beta i Motoren, die in FSSB-Konfigurationen verwendet werden, erfordern die Alpha i Verstärkerserie (nicht die separaten Beta i SVU Verstärker-Einheiten) und werden über dieselben Encoder-Feedback- und Motorstromschnittstellen wie Alpha i Motoren angeschlossen.

Die CNC-Parameter Nr. 2020 Motortypnummer für Beta i Motoren unterscheidet sich von den Alpha i Einträgen — bestätigen Sie die korrekte Beta i Motortypnummer aus der entsprechenden Fanuc Servo-Motor-Parameterliste.

F4: Der A06B-6114-H103 zeigt den Alarmcode "6" oder "b" auf seiner LED-Anzeige an — was bedeutet das?

Alarm 6 auf der LED-Anzeige des SVM1-20i zeigt eine Überhitzung des Wechselrichters an. Alarm "b" zeigt eine Überstrombedingung der L- und M-Achse an (Hinweis: Der SVM1-20i hat nur eine Achse, daher bedeutet das Erscheinen von "b" auf einem einachsigen Modul typischerweise, dass die IPM-Überstromerkennungsschaltung am einzelnen L-Achsen-Ausgang aktiviert wurde).

Bei Alarm 6 (Überhitzung): Überprüfen Sie den internen Lüfter des Moduls auf Funktion, überprüfen Sie die Umgebungstemperatur des Schranks und stellen Sie einen ausreichenden Luftstrom durch das Laufwerk-Rack sicher.

Bei Alarm "b": Überprüfen Sie auf Kurzschlüsse in der Motorwicklung, Kurzschlüsse im Motorstromkabel oder einen defekten IPM-Transistor im Modul.

Ein anhaltender "b" Alarm bei getrenntem Motor deutet auf einen IPM-Ausfall hin, der eine Wartung des Moduls erfordert.

F5: Ist es möglich, den A06B-6114-H103 in einem System zu verwenden, das noch Netzteilmodule der ersten Generation A06B-6087 oder A06B-6089 enthält?

Nein, dies ist eine kritische Kompatibilitätsbeschränkung. Der A06B-6114-H103 (SVM1-20i, i-Generation) ist speziell für die aiPS-Netzteile der Serie A06B-6110 ausgelegt.

Er kann nicht von den älteren Netzteilen der Serien A06B-6087, A06B-6088 oder A06B-6089 gespeist werden, die mit den SVM-Modulen der ersten Generation A06B-6079 und A06B-6096 verwendet wurden.

Die Gleichspannungsbusspannung, die Steuerversorgungsspannungen und die Buskommunikationsprotokolle zwischen dem Netzteil und den SVM-Modulen unterscheiden sich zwischen den beiden Generationen. Die Vermischung in einem einzigen Antriebssystem wird nicht unterstützt und führt dazu, dass das System nicht initialisiert wird oder Komponenten beschädigt werden.

Ein vollständiges Upgrade des Antriebssystems — der Austausch von Netzteil und allen SVM-Modulen zusammen — ist erforderlich, wenn von der ersten auf die i-Generation der Servo-Hardware umgestellt wird.
