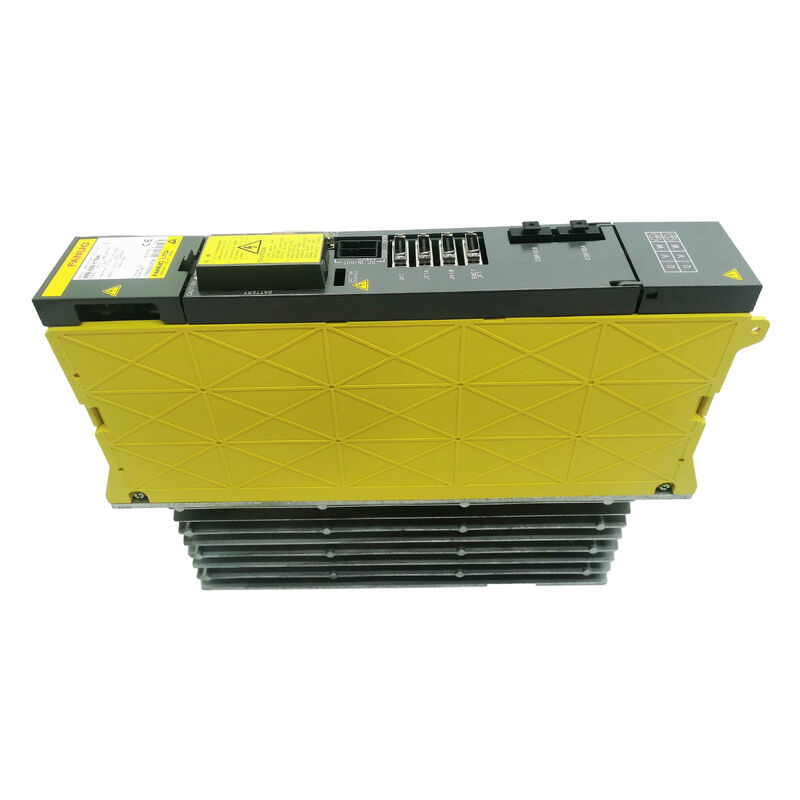

A06B-6096-H206 FANUC AC Servo-Verstärkermodul A06B6096H206 A06B-6096-H206

FANUC A06B-6096-H206

Teilnummer:A06B-6096-H206

Hersteller:FANUC Corporation (Japan)

Typ der Ware:Zweiachssige Wechselstrom-Servoverstärkermodule der Alpha-Serie

SVM2-40/40 ¢ Zwei Achsen bei gleicher Stromklasse

Das A06B-6096-H206 ist das SVM2-40/40 Die Bezeichnung 40/40 bedeutet, dass beide Kanäle Motoren derselben Stromklasse bei gleicher Leistung antreiben.. Dies ist die Konfiguration für Werkzeugmaschinen, bei denen zwei Achsen gleichwertige Lastprofile tragen.

Die A06B-6096-Serie verwendet eine FSSB-Faseroptikkommunikation zwischen der CNC und dem Antriebsmodul.mit einer Leistung von mehr als 50 WDer 6096 SVM stützt sich auch auf einen gemeinsamen Gleichspannungsbus, der von einem begleitenden PSM (Power Supply Module) geliefert wird, anstatt seinen eigenen Wechselstrom-Eingang selbst zu korrigieren, wie es die frühere 6090 SVUC-Serie tat.Diese beiden Änderungen FSSB-Kommunikation und gemeinsam genutzte Gleichspannung definieren die 6096 als die Alpha-SVM-Generation, die mit den CNC-Systemen der Serie 16i/18i/21i der Serie i übereinstimmt.

H206 im Bereich A06B-6096 Doppelachsen

Die H206 bei 12,5A pro Kanal ist eine höhere Kapazitätsvariante innerhalb der SVM2-Familie.Für Achsenantriebsmotoren, die mehr Strom als kleinere SVM2-Varianten benötigen, bieten, H206 ist die richtige Spezifikation. Für asymmetrische Motorpaare (wo die Achsen L und M Motoren unterschiedlicher Größe antreiben)Asymmetrische SVM2-Varianten mit unterschiedlichen Stromstärken pro Kanal werden festgelegt.H206 ist für abgestimmte Paare.

Bestätigen Sie die Bauteilnummer des installierten Moduls auf seinem eigenen Etikett Die physikalische Form mag ähnlich erscheinen, aber die elektrischen Spezifikationen unterscheiden sich.

Schlüsselmerkmale

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen A06B-6096-H206 und H204 (SVM2-20/20)?

Beide sind doppelsachsige Alpha-SVM-Module mit FSSB-Schnittstelle.Die richtige Variante wird durch den Nennstrom der angeschlossenen Servomotoren bestimmt.Die Ersetzung von H204 durch H206 bei Motoren, die einen höheren Nennstrom benötigen, führt zu Überstromfehlern.

F2: Ist für die A06B-6096-H206 eine externe PSM-Stromversorgung erforderlich?

Ja, der 6096 SVM stammt von einem gemeinsamen Gleichspannungsbus, der von einem Begleiter Alpha PSM (A06B-6087 oder A06B-6088 Serie) geliefert wird.Der PSM bereinigt eingehende dreiphasige Wechselstrom und liefert die Gleichspannung für alle angeschlossenen SVM- und SPM-Module- Bestätigen Sie, dass die Leistung des PSM die kombinierte Last aller angeschlossenen Module abdeckt.

F3: Beide Achsen wurden gleichzeitig alarmiert. Ist das ein Modulfehler?

Gleichzeitige Alarme an beiden Achsen eines SVM2-Moduls können auf einen Fehler auf Modulebene (gemeinsamer Gleichstrombusverlust oder Steuerausfall) oder einen Vorstromzustand (PSM-Fehler, FSSB-Kommunikationsbruch) hinweisen.Überprüfen Sie zunächst den PSM-Status und überprüfen Sie die FSSB-Kabelverbindungen zu diesem ModulEin PSM-Fehler bringt alle SVM- und SPM-Module gleichzeitig offline und erzeugt gleichzeitige Alarme auf allen Achsen.

F4: Erfordert der A06B-6096-H206-Austausch Änderungen der CNC-Parameter?

Für einen gleichwertigen SVM2-40/40-Ersatz sind in der Regel keine CNC-Parameteränderungen erforderlich ,Überprüfen Sie, ob die Achsaufteilung des FSSB in der CNC mit der physischen Position des Moduls im Antriebshaus übereinstimmt.

F5: Woher stammt der A06B-6096-H206?

Durch den FANUC CNC Aftermarket Spezialisten Alpha Verstärkerhändler und CNC-Reparaturunternehmen halten Austausch und Überschussbestand.Eine Funktionsprüfung unter tatsächlichen Motorbelastungen auf beiden Kanälen ist die zuverlässigste Überprüfung der Annahme..
