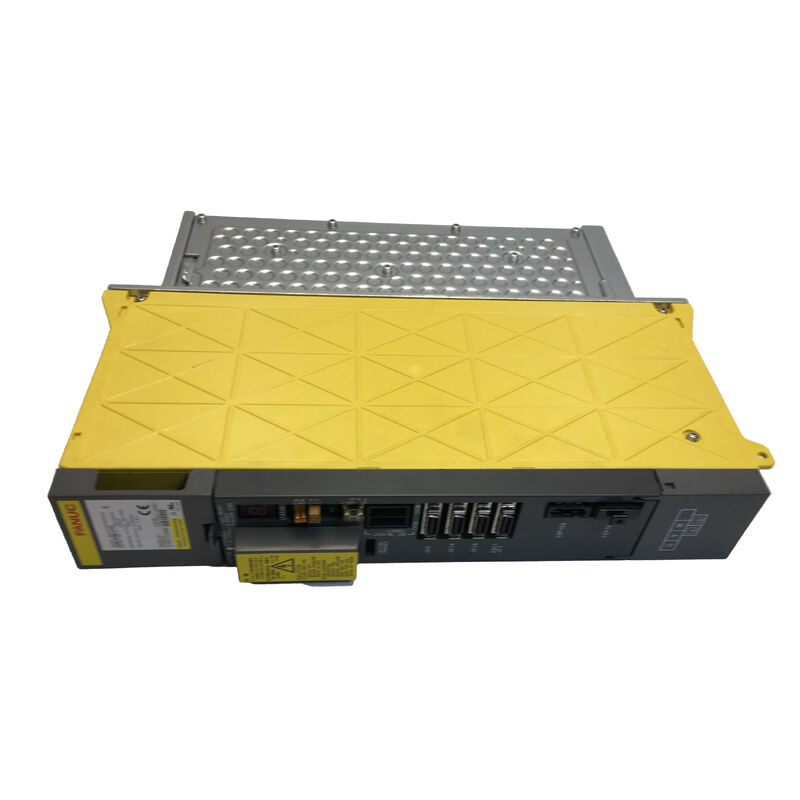

A06B-6096-H201 FANUC Wechselstrom-Servoverstärker-Einheit A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201∙ Alpha SVM2-12/12 Doppelachsservomodul 3A / 3A / 283 325V / FSSB

SVM2-12/12 Compact Dual Axis am Ende des Niedrigstroms

Das A06B-6096-H201 ist das SVM2-12/12 Es verwaltet zwei Servoachsen von einem einzigen Modul am kleinen Ende der Alpha SVM2 Bereich, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

Wie alle Module der A06B-6096-Serie stützt sich das H201 auf den gemeinsamen Gleichstrombus, der von einem begleitenden Alpha PSM (Power Supply Module) geliefert wird, und kommuniziert mit der CNC über ein FSSB-Faseroptikkabel.FSSB-Achsenzuweisung wird in den Achsenparametern der CNC definiert. Jeder L- und M-Kanal erhält seine eigene FSSB-Adresse in der Antriebskette.

Die Bezeichnung SVM2-12/12 unterscheidet dieses Modul von höherströmenden Doppelachsvarianten derselben Familie.Der kontinuierliche Stillstrom des Motors muss innerhalb des 3er-Kanals des Verstärkers liegen..0-Arm-Rating. Überschreitung führt zu Überstromfehlern oder thermischer Überlastung. Wenn die installierte Maschine Motoren verwendet, die mehr als 3,0 Arms pro Achse benötigen,die SVM2-Variante mit einer höheren Stromklasse ist die richtige Spezifikation.

Schlüsselmerkmale

SVM2 Familienkontext

Die Bezeichnung SVM2 umfasst alle Doppelachsenmodule der A06B-6096-Serie.Nachbarvarianten umfassen höhere Stromwerte pro Kanal für Motoren mit höheren StandstrombedarfDie physikalische Form und die FSSB-Kommunikationsarchitektur sind in der gesamten SVM2-Familie gemeinsam, aber Module mit unterschiedlichen Stromstärken haben unterschiedliche interne Leistungskomponenten.unterschiedliche Nennwärmeleistung, und unterschiedliche Motorparameterkonfigurationen. Sie sind nicht austauschbar.

Beim Austausch eines H201 ist die vollständige Teilnummer auf dem Etikett des installierten Moduls zu bestätigen. An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

Häufig gestellte Fragen

F1: Was ist der A06B-6096-H201 im SVM2-Sortiment von FANUC?

Es handelt sich um das SVM2-12/12 ′′, das niedrigste Strom-Doppel-Achsen-Modul in der Alpha FSSB SVM-Serie.Es treibt zwei Servoachsen von einem Modul am kleinen Ende des Alpha SVM2-Strombereichs, für kompakte CNC-Maschinen mit leichten Achsmotoren.

F2: Ist für die A06B-6096-H201 eine separate PSM-Stromversorgung erforderlich?

Die SVM-Serie A06B-6096 basiert auf einem gemeinsamen Gleichspannungsbus, der von einem Alpha-PSM (A06B-6087 oder A06B-6088-Serie) versorgt wird.Das PSM muss so eingestellt sein, dass es den kombinierten Strombedarf aller angeschlossenen SVM- und SPM-Module deckt.Der H201 korrigiert seinen AC-Eingang nicht selbst.

F3: Kann eine SVM2-Variante mit höherem Strom den H201 ersetzen?

Physikalisch kann es in den gleichen Schrankschlitz passen, aber es ist kein einfacher Ersatz. The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

F4: Beide Achsen wurden gleichzeitig alarmiert. Ist das ein Fehler des H201-Moduls?

Gleichzeitige Alarme an beiden Achsen eines SVM2-Moduls können auf einen Fehler auf Modulebene (gemeinsamer Gleichstrombusverlust oder Steuerungsstromversorgungsfehler innerhalb des Moduls) oder einen Vorstromfehler im PSM hinweisen.Überprüfen Sie den PSM-Status und überprüfen Sie zuerst die FSSB-Kabelverbindungen - Einsachsige Alarme sind eher Motor- oder Encoderfehler.

F5: Woher stammt der A06B-6096-H201?

Durch den FANUC Alpha FSSB-Modul-Aftermarket halten CNC-Reparatur-Spezialisten und Alpha-Verstärkerhändler Austausch- und Überschussbestände.Bestätigen Sie die H201 (SVM2-12/12) speziell - Vor der Annahme einer Austauscheinheit eine Funktionstest auf beiden L- und M-Kanälen anfordern.
