| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |

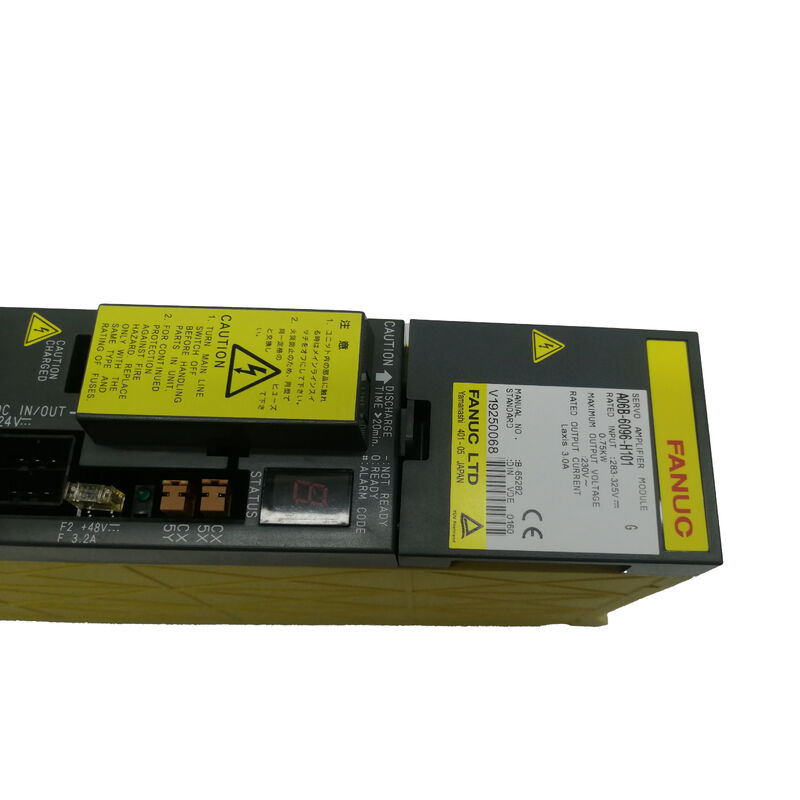

| Modellnummer | A06B-6096-H101 |
Es gibt einen einfachen Grund, warum der A06B-6096-H101 immer noch eine regelmäßige Nachfrage sieht, obwohl er weder der neueste noch der leistungsstärkste Antrieb von FANUC ist:Die Maschinen, für die sie entworfen wurde, laufen noch..
Vertikalbearbeitungszentren, Drehmaschinen und Schleifmaschinen mit FANUC 16i, 18i,und 21i-Steuerungen und deren Nachfolger 30i/31i setzen diesen Verstärker auf Achsen, die seit Jahren zuverlässig, manchmal Jahrzehnte.
Wenn eines schließlich versagt, ist es wichtig, schnell einen kompatiblen Ersatz zu finden.
Der H101 ist alsSVM1-12Im Rahmen der 6096 Alpha-Serie von FANUC ist ein einsachsiges Modul für eine Nennleistung von 3,0 A bei 230 V vorgesehen, das für die leichteren Achsbelastungen bei kleineren Maschinen ausgelegt ist.Sande Electric lagern dieses Modul sowohl in neuem als auch in gebrauchtem Zustand (inspiziert), mit weltweiter Lieferung in 0 ¢ 3 Werktagen.
Um zu verstehen, was die 6096-Serie auszeichnet, hilft es zu wissen, wo sie in der Geschichte der Servoverstärker von FANUC steht.
Vor der 6096 war das Standard-Alpha-Servomodul von FANUC für den CNC-Betrieb das6079-SerieDie 6079 kommunizierte mit der CNC über eine herkömmliche Strom-basierte Schnittstelle, elektrische Signale, die zwischen der CNC-Servo-Karte und dem Verstärker über Kupferkabel übertragen wurden.
Es funktionierte zuverlässig, aber als CNC-Systeme anspruchsvoller wurden und Multi-Achs-Konfigurationen üblich wurden, wurden die Verdrahtungskomplexität und die Kommunikationsbandbreite analoger Schnittstellen zu einschränkenden Faktoren.
Die 6096-Serie ersetzte die 6079 mit einer grundlegenden Veränderung: Die Servo-Kommunikationsoberfläche wechselte zuFSSB Die Daten zwischen der CNC und jedem Antriebsmodul werden nun über optische Faser statt elektrische Leiter übertragen.
Die Geräuschsicherheit verbessert sich, die Kommunikationsgeschwindigkeit steigt und die Verkabelung zwischen dem CNC-Rack und dem Antriebskabinett wird erheblich vereinfacht.
FANUC hat diesen Übergang mit dem Ziel der kontinuierlichen Nutzung vorgenommen: die physikalischen Modulmaße, die Gleichspannungsbusarchitektur, die Anforderungen an die Stromversorgung und sogar die Modellbezeichnungskonvention (SVM1, SVM2,SVM3 für Einzel-, Doppel- und Dreiachsen) von der 6079 übernommen.
Die Unterscheidung zwischen den Zeichnungsnummern 6079 für den aktuellen SVM und 6096 für den FSSB SVM ist der technische Marker,Die Maschinen mit 6096-Modulen sehen sehr ähnlich aus wie die Maschinen mit 6079..
Die 6096 besetzte diese Position bis zur Ankunft der 6117 Alpha i-Serie, die die HRV3-Stromsteuerung und einen schlankeren Modulformfaktor mitbrachte.
Der 6096 unterstützt HRV3 vorausgesetzt, die richtige Matching-Board-Kombination ist eingebaut aber das ist das Ausmaß der Kapazität Überschneidung.
Innerhalb des 6096-Einfachachs-Bereichs ist der H101 das Einstiegsmodell.
Die aktuelle Skala für die gesamte Familie reicht vom SVM1-12 (H101, 3A Ausgang) bis zum SVM1-20, SVM1-40S/L, SVM1-80, SVM1-130, SVM1-240,bis zum SVM1-360 .
Der SVM1-12 wurde zum Zeitpunkt des Maschinenbaus mit den kleineren Alpha-Servomotoren typischerweise Modellen wie dem Alpha a1/3000 oder a2/2000 - abgestimmt.
Diese Motoren treiben Hilfsachsen, Kurzstreckenachsen und Positionierachsen auf Maschinen, bei denen die mechanische Belastung moderat ist, an.
Ein 3A-Antrieb ist ausreichend für diese Aufgaben, und ein höheres Modul ist nicht schädlich.aber es ist unnötig und im Allgemeinen nicht verfügbar als Bestandselement für die gleiche Slotgröße konfiguriert.
| Parameter | Einzelheiten |
|---|---|
| Teilnummer | Einheit für die Verwendung von Chemikalien |
| Auch bekannt als | Einheit für die Erfassung von Luftfahrzeugen |
| FANUC-Bezeichnung | SVM1-12 (Alpha-Servomodul) |
| Reihe | FANUC 6096 Alpha FSSB |
| Zahl der Achsen | Einfach-Achsen |
| Nennwert der Eingabe | 283325 V Gleichspannung, 0,75 kW |
| Nennstrom | 3.0 A |
| Nenn-Ausgangsspannung | 230 V Wechselstrom |
| Steuerungsschnittstelle | FSSB (Fiber Optic Serial Servo Bus) |
| HRV-Unterstützung | HRV3-fähig (mit passenden A16B-2202-074X + A20B-2100-054X-Boards) |
| Internes Verkabelungsbrett | A16B-2202-0740 (spätere Fassung) |
| PCB für die interne Steuerung | A20B-2100-0540 (spät) / A20B-2100-0250 (früh) |
| Kompatible Motoren | Wechselstromservomotoren der Baureihe alpha a1/3000, a2/2000 und gleichwertige |
| Kompatible CNC | FANUC 16i, 18i, 21i, 30i, 31i und 32i |
| Stromversorgung erforderlich | Gleichspannungsbus Alpha PS oder aiPS (Serie 200 V) |
| Betriebsfrequenz | 50 / 60 Hz |
| Betriebstemperatur | 0°C bis 55°C |
| Gewicht | Ungefähr 2,27 kg |
| Hersteller | FANUC, Japan |
| Zertifizierung | CE-Nummern |
| Verfügbare Lage | Neues / Gebrauchtes (inspiziert) |
| MOQ | 1 Stück |
| Tägliche Versorgungskapazität | Bis zu 100 Stück |
| Versandstelle | 0 ¢ 3 Arbeitstage ab Bestätigung der Zahlung |
| Verpackung | Originalverpackung |
Vor der Bestellung eines gebrauchten H101 sollte man sich eines bewusst sein: Der A06B-6096-H101 wurde in zwei unterschiedlichen internen Plattenkonfigurationen hergestellt.
Frühe Einheiten verwendeten die A20B-2100-0250 Steuerplatte; die spätere Produktion wechselte auf die A20B-2100-0540. Beide haben die gleiche Steuerungsarchitektur, aber unterschiedliche Plattenrevisionen.
Bei einem einfachen Modulwechsel ist diese Unterscheidung selten von Bedeutung, da das gesamte Modul als Einheit ausgetauscht wird.
Wenn jemand nur die Steuerplatine in einer Einheit ersetzt hat, sollte die Überarbeitung der Platine dem entsprechen, was die Kabelplatine erwartet.
Mischplattenkombinationen aus inkompatiblen Revisionspaaren können falsche Alarmbedingungen erzeugen.
Bei der Bestellung eines gebrauchten Geräts liefern wir das Modul als Komplettbaugruppe.
Neue Einheitensind echte FANUC-Lagerware, unberührt, mit einer 12-monatigen Garantie von unserem Lager.
Für Anlagen, die jede Achsenunterfahrtsituation als Produktionsnotfall klassifizieren, lohnt es sich, die Unsicherheit in der Betriebsgeschichte zu beseitigen.
Verwendete (inspizierte) EinheitenSie haben eine Garantie von 3 Monaten und sind praktisch für Wartungsstellen, die Ersatzteile für einen zukünftigen Ausfall lagern, anstatt auf einen bereits laufenden Ausfall zu reagieren.Der SVM1-12 treibt kleine Achsenbelastungen an. Seine typischen Arbeitszyklen sind im Vergleich zu schwereren Achsenantrieben unerbitternd und gut gepflegte gebrauchte Einheiten haben sich als Arbeitsersatzteile bewährt..
Kontaktieren Sie uns, um vor der Bestellung die Verfügbarkeit zu bestätigen.
Weltweiter Versand über DHL und FedEx innerhalb03 ArbeitstageBei Bestellungen mit mehreren Artikeln ist der kombinierte Versand möglich.
Zahlung angenommen:
Der Käufer ist für alle anwendbaren Einfuhrabgaben oder lokalen Steuern im Bestimmungsland verantwortlich.
| Die Situation | Garantiezeit |
|---|---|
| Neu / nicht benutzt | 12 Monate |
| Verwendet / geprüft | 3 Monate |
Rücksendungen werden akzeptiert, wenn die Einheiten beschädigt, unvollständig, nicht wie beschrieben oder nicht funktionsfähig sind4 Tage nach Eingang. Original-Zustand mit intaktem Garantie-Etikett erforderlich. Rücksendung auf Kosten des Käufers.
Ausfälle, die durch falsche Installation, Verdrahtungsfehler oder physische Schäden nach der Lieferung verursacht werden, sind von der Garantie abgeschlossen.
F1: Was ist der praktische Unterschied zwischen der 6079 und der 6096-Serie und sind sie auf derselben Maschine austauschbar?
Die 6079 und 6096 erfüllen die gleiche Funktionsrolle - Single-, Dual- oder Triple-Axis-Servoverstärkung in einem 200-Volt-Alpha-Serie-Schrank - aber sie verwenden grundlegend unterschiedliche Kommunikationsoberflächen.
Die 6079 verwendet eine strombasierte Servo-Schnittstelle; die 6096 verwendet FSSB, die Servodaten über Glasfaser überträgt.Ein Steuergerät mit einer FSSB-Servo-Karte benötigt Module der 6096-Serie, während ein älteres System ohne FSSB sie nicht verwenden kann.
Wenn Ihre Maschine ursprünglich ein 6079 Modul hatte, benötigen Sie ein 6079 Ersatz; wenn es einen 6096 hatte, benötigen Sie einen 6096.
F2: Der H101 ist der SVM1-12 mit 3A-Ausgang? Kann ein höher eingestuftes 6096-Modul (wie ein H102 oder H103) im Notfall ersetzt werden?
In Bezug auf die Einbindung in denselben Schrankschlitz und die Kommunikation über die gleiche FSSB-Verbindung würde ein höher bewertetes 6096-Modul angeschlossen werden.
Die Frage ist, ob die höhere Strombewertung irgendein Problem verursacht.Da die Ausgangsströmung des Verstärkers durch die Motorbelastung und die von der CNC eingestellten Parameterstromgrenzen bestimmt wird,, nicht nur die maximale Leistung des Verstärkers.
Das heißt, eine kontrollierte Substitution wie diese sollte nur mit dem Bewusstsein der Parameter-Einstellungen durchgeführt werden: die CNC-Verstärker-Modell-Parameter müssen möglicherweise aktualisiert werden, um die neue aktuelle Einstellung widerzuspiegeln,oder das Laufwerk kann eine Konfigurationsunvereinbarkeit beim Einschalten melden.
Für einen dauerhaften Ersatz ist die richtige H101 die saubere Lösung.Ein höher bewerteter Ersatz wird manchmal mit entsprechender Parameteranpassung verwendet aber dies sollte als kurzfristige Maßnahme behandelt werden.
F3: Mein FANUC-Steuergerät zeigt auf der von diesem Modul angetriebenen Achse einen Servo-Alarm 9 an. Wo soll ich mit der Untersuchung beginnen?
Bei FANUC-Systemen zeigt der Servo-Alarm 9 typischerweise auf eine Überlastung der Achse, wenn der Antrieb länger als die thermische Schutzschwelle einen übermäßigen Strom anwendet.
Vor der Annahme, dass der Verstärker versagt hat, prüfen Sie, ob sich die mechanische Belastung auf dieser Achse geändert hat: abgenutzte oder verunreinigte Kugelschrauben, steckende Wegwischer, überengte Gibs,oder ein ausfallender Motorlager alle erhöhen die aktuelle Nachfrage auf dem Antrieb und kann Überlast-Alarme auf einem Antrieb auslösen, die ansonsten funktionsfähig.
Die Achse wird manuell mit niedrigem Zufuhrgeschwindigkeitssatz gedreht und beobachtet, ob sich der Motor glatt oder mit spürbarem Widerstand bewegt.
Wenn die Achse sich mechanisch normal verhält und der Alarm unmittelbar nach dem Zurücksetzen ohne Bewegungsanweisung wieder anläuft,Der Fehler liegt eher in der Antriebsstadium oder seinem internen ThermistorkreislaufIn diesem Szenario ist der Modulwechsel der geeignete Weg.
F4: Ist bei diesem Verstärker nach dem Austausch ein Parameterwechsel erforderlich, oder ist er wirklich plug-and-play?
Die Servo-Parameter, die das Achsenverhalten regeln, werden im Speicher der CNC gespeichert, nicht im Antriebsmodul.Der Ersatz des Verstärkermoduls mit derselben Teilnummer lässt diese Parameter intakt und unberührt.
In den meisten Fällen erfordert ein Austausch von ähnlichem für ähnlichem H101 überhaupt keine Parameteränderungen.
Die Ausnahme ist, wenn die Ersatzeinheit eine andere Aufmachungsrevision hat als die ursprüngliche.der Verstärkermodellparameter in der CNC identifiziert sowohl den Antrieb als auch die SchnittstellenversionWenn die Hardwarerevision der Ersatzeinheit nicht mit dem entspricht, was der Parameter erwartet, kann ein Konfigurationsalarm angezeigt werden.
Dies wird durch Aktualisierung des entsprechenden Verstärkermodellparameters gelöst die spezifische Parameternummer hängt vom CNC-Modell und der Softwareversion ab.
Die Sicherung aller CNC-Parameter vor einem Hardware-Austausch ist unabhängig davon eine gute Praxis, da sie Ihnen einen vollständigen Wiederherstellungspunkt bietet, wenn etwas angepasst werden muss.
F5: Gibt es für den SVM1-12 spezifische häufige Ausfallmodi, die vor der Installation zu kennen sind?
Die A06B-6096-H101 hat die gleichen allgemeinen Ausfallmuster wie andere Module der Alpha-FSSB-Serie.
Die internen elektrolytischen Kondensatoren auf dem Kontroll-PCB altern im Laufe der Zeit. particularly in environments with higher ambient temperatures or poor cabinet ventilation — capacitor-related faults often manifest as erratic axis behavior or intermittent alarms before becoming a hard failure.
Die Glasfaseranschlüsse (COP10A/COP10B auf der FSSB-Kette) sind vor der Verurteilung des Moduls selbst zu prüfen:Ein verunreinigtes oder gebogenes Glasfaserkabelanschluss am Antriebsende kann zu FSSB-Kommunikationsfehlern führen, die wie ein Antriebsfehler aussehen.
Die Glasfaseranschlüsse mit einem geeigneten optischen Reinigungsmittel reinigen und überprüfen, ob das Kabel vor dem Austausch richtig sitzt.Die Anschlüsse der Kabelplatte können durch jahrelange thermische Bewegung intermittierende Kontakte entwickeln. Das Umsetzen der internen Anschlüsse während der Installation ist ein kleiner Schritt, der unnötige Rückrufe vermeidet.
