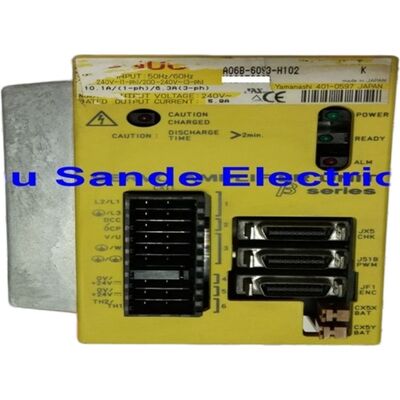

A06B-6093-H171 FANUC Wechselstrom-Servoverstärker Einheit A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 Beta Servo-Antrieb — SVU-12 I/O Link, eigenständige Einheit der 2. Generation

Wenn Wartungsingenieure nach diesem Teil suchen, wissen sie normalerweise bereits, welche Maschine es benötigt. Der A06B-6093-H171 ist keine Einheit, die man leicht mit etwas anderem verwechseln kann — seine Rolle ist spezifisch, seine Schnittstelle ist unverwechselbar, und die Maschinen, in denen er verbaut ist, laufen schon lange genug, dass die Originaleinheit einfach abgenutzt ist. Das richtige Ersatzteil, schnell zu bekommen, ist das Einzige, was zählt.

Der H171 ist als SVU-12 in FANUCs 6093 Beta Servo-Familie ausgewiesen: ein einachsiger, eigenständiger Antrieb mit integriertem Netzteil, der über I/O Link mit der CNC kommuniziert. Es handelt sich um die Variante der 2. Generation mit I/O Link innerhalb der 6093er Reihe (die H15x-Unterfamilie war die erste). Die Einheit wird von FANUC nicht mehr hergestellt, was neuwertige Lagerbestände und geprüfte Gebrauchtgeräte zu den primären Beschaffungswegen macht, damit diese Maschinen produktiv bleiben.

Sande Electric führt den A06B-6093-H171 in neuem und gebrauchtem (geprüftem) Zustand auf Lager, versandbereit weltweit innerhalb von 0–3 Werktagen.

SVU vs. SVM: Ein Unterschied, der auf dem Werksgelände zählt

Die meisten Servo-Verstärker im CNC-Schrank-Ökosystem von FANUC sind SVM — Servo-Module. Sie sind nicht eigenständig. SVM-Einheiten beziehen ihre DC-Bus-Leistung von einem gemeinsamen Netzteilmodul (entweder einem aiPS oder einem alpha PS) und werden zusammen in einem gemeinsamen Antriebsschrank montiert. Fällt das Netzteil aus, fallen alle SVM-Module auf diesem Bus gemeinsam aus. Muss ein Modul an einen anderen Ort in der Maschine verschoben werden, werden die Leitungen des DC-Busses zu einer Einschränkung.

Der A06B-6093-H171 ist eine SVU — Servo-Einheit. Der Unterschied liegt im integrierten Netzteil. Diese Einheit wandelt den eingehenden Wechselstrom direkt in den benötigten Gleichstrom um. Kein gemeinsamer DC-Bus, keine Abhängigkeit von einem externen Netzteilmodul für die Servo-Antriebsleistung. Diese strukturelle Unabhängigkeit ist genau der Grund, warum FANUC die SVU für Hilfsachsen entwickelt hat, die physisch vom Hauptantriebsschrank getrennt sind — automatische Werkzeugwechsler, Revolver-Indexer und Palettenwechsler, die in einen Werkzeugmaschinenbereich abseits des zentralen Schranks integriert sind.

Für den Werkzeugmaschinenbauer bedeutet eine SVU, dass der Antrieb dort montiert werden kann, wo sich die Achse befindet, wodurch lange DC-Bus-Leitungen entfallen. Für den Wartungsingenieur, der eine ersetzt, bedeutet dies, dass er eine vollständig eigenständige Einheit austauscht — keine Netzteilabstimmung, keine DC-Bus-Dimensionierung.

Die 6093er Familie: Wo der H171 in die Beta-Linie passt

Die 6093er Serie repräsentiert die ursprüngliche Beta Servo-Einheiten-Generation von FANUC. Beta-Antriebe wurden für den Markt der Hilfsachsen eingeführt — kleinere, leichtere Lasten wie ATC-Mechanismen und Rundwerkzeugstationen —, wo die volle Alpha-Serie überdimensioniert und zu teuer war.

Innerhalb der 6093 I/O Link-Einheiten produzierte FANUC zwei Generationen. Die erste Generation trug H15x-Teilenummern (H152 für SVU-12, H153 für SVU-20 usw.). Die H17x-Unterfamilie — zu der der H171 als SVU-12-Mitglied gehört — ist die zweite Generation mit aktualisierten internen Platinen, die jedoch den gleichen elektrischen und mechanischen Fußabdruck sowie die gleiche I/O Link-Kommunikationsschnittstelle beibehalten.

Die SVU-12 ist die kleinste Einheit im eigenständigen Beta I/O Link-Bereich mit einer Nennleistung von 3,2 A, abgestimmt auf die kleinsten Beta Servo-Motoren. Die Reihe steigert sich über SVU-20 (H172), SVU-40 (H173) und SVU-80 (H174), die jeweils auf größere Beta-Motoren abgestimmt sind.

Die 6093 I/O Link-Serie wurde schließlich durch die 6132-Serie (beta i I/O Link) abgelöst, die die Beta i Motor-Generation zusammen mit Hardware-Updates brachte. Die installierte Basis von Maschinen mit 6093er Einheiten bleibt jedoch aktiv — die SVU-Schnittstelle, die PMM-Verbindung und die I/O Link-Knotenadressierung sind alles Merkmale, die spezifisch für die 6093er Generation sind, und 6132er Einheiten sind kein direkter Ersatz ohne Änderungen an der Maschinenverkabelung und CNC-Konfiguration.

Technische Spezifikationen

Eingestellter Status: Was er für die Beschaffung bedeutet

FANUC hat den A06B-6093-H171 aus seiner aktuellen Produktionslinie eingestellt. Für Maschinen, die diese Einheit noch verwenden — viele davon sind Drehmaschinen und Bearbeitungszentren, die in den späten 1990er und 2000er Jahren gebaut wurden —, sind die Beschaffungsoptionen auf neuwertige Lagerbestände von autorisierten und unabhängigen Händlern sowie auf geprüfte Gebrauchtgeräte von seriösen Lieferanten beschränkt.

Neuwertige Lagerbestände sind echte, unbenutzte FANUC-Produkte, die unter ordnungsgemäßen Lagerbedingungen aufbewahrt wurden. Wo verfügbar, sind diese die nächstgelegene Entsprechung zu einem fabrikneuen Ersatzteil und tragen eine volle 12-monatige Garantie von unserem Lager.

Gebrauchte, geprüfte Einheiten sind die praktische Alternative: bezogen von Maschinen, die stillgelegt oder aufgerüstet wurden, getestet, um die Funktionalität zu bestätigen, und angeboten mit einer 3-monatigen Garantie. Die SVU-12 treibt typischerweise Hilfsachsen mit geringem Einschaltdauer an — die Stromanforderungen eines ATC- oder Revolvermotors sind kurz und intermittierend statt kontinuierlich —, so dass gut gewartete Gebrauchtgeräte von Maschinen mit normaler Servicehistorie ein zuverlässiges Arbeitsersatzteil sind.

Kontaktieren Sie uns, um die Verfügbarkeit beider Zustände vor der Bestellung zu bestätigen, da der Lagerbestand eingestellter Einheiten begrenzt ist.

Bestellung, Zahlung & Versand

Weltweiter Versand per DHL und FedEx innerhalb von 0–3 Werktagen nach bestätigter Zahlung. Kombinierter Versand ist bei Bestellungen mehrerer Artikel verfügbar.

Zahlungsmethoden:

• Banküberweisung (T/T) — alle Bestellwerte
• PayPal — Bestellungen bis 500 $
• Western Union — alle Bestellwerte

Einfuhrzölle und Steuern sind vom Käufer am Bestimmungsort zu tragen.

Garantie & Rückgabe

Rücksendungen werden akzeptiert, wenn die Einheit beschädigt, unvollständig, nicht wie beschrieben ankommt oder innerhalb von 4 Tagen nach Erhalt als funktionsunfähig bestätigt wird. Die Einheit muss sich im Originalzustand mit intaktem Garantieetikett befinden. Die Rücksendekosten trägt der Käufer. Ausfälle aufgrund falscher Installation, falscher Motorpaarung oder physischer Schäden nach der Lieferung fallen nicht unter die Garantie.

Häufig gestellte Fragen

F1: Was genau ist I/O Link und wie wird der A06B-6093-H171 mit der FANUC CNC verbunden?

 I/O Link ist ein serielles Kommunikationsprotokoll, das weit verbreitet in FANUC und anderen japanischen Automatisierungsgeräten verwendet wird. In einem FANUC CNC-System ermöglicht es peripheren Geräten — einschließlich dieses SVU-12-Antriebs —, mit dem PMM (Power Mate Manager) der CNC oder direkt mit der I/O Link-Schnittstelle der CNC verbunden zu werden, anstatt einen dedizierten Servo-Achsenkanal auf der CNC-Servo-Karte zu belegen. Die physische Verbindung erfolgt über einen JD1A/JD1B-Anschluss (normalerweise ein kleines Flachband- oder Steckverbinder), und dem Antrieb wird eine Knotenadresse zugewiesen, die die CNC verwendet, um ihn in der I/O Link-Kette zu identifizieren. Eine I/O Link-Kette kann mehrere Geräte tragen. Diese Architektur ist der Grund, warum die SVU physisch überall in der Maschine platziert werden kann — sie benötigt nur das I/O Link-Signalkabel und ihren eigenen AC-Stromeingang, nicht die DC-Bus-Infrastruktur von FSSB-Servomodulen.

F2: Der H171 ist eine Einheit der 2. Generation — kann er eine H15x-Einheit (1. Generation) auf derselben Maschine ersetzen?

 In den meisten Installationen ja. Der H171 (2. Generation) verwendet die gleiche I/O Link-Schnittstelle, die gleichen physischen Anschlussstellen, die gleiche SVU-12-Stromstärke und die gleiche Motor-Kompatibilität wie die H15x 1. Generation. Die internen Platinen sind unterschiedlich (der H17x verwendet A20B-2100-0132 und A20B-2100-0186, während der H15x frühere Platinenrevisionen verwendete), aber die funktionale Schnittstelle zur Maschine und CNC ist dieselbe. In der Praxis wurde der H171 routinemäßig als Ersatz für H152 und andere Einheiten der 1. Generation verwendet. Die wichtigste Prüfung vor dem Austausch ist die Überprüfung der I/O Link-Knotenadresszuweisung der CNC und die Bestätigung, dass keine spezifischen Softwareparameter die genaue Einheitenversion in einer Weise referenzieren, die bei der Inbetriebnahme zu einer Konfigurationsabweichung führen würde. Für die Mehrheit der Maschinen ist dies ein sauberer Austausch.

F3: Meine Maschine zeigt einen ATC-Alarm an und der Revolver dreht sich nicht mehr. Wie stelle ich fest, ob die SVU-12 defekt ist oder ob das Problem woanders liegt?

Die SVU-12 verfügt über ein 7-Segment-LED-Display auf ihrer Vorderseite, das ihren eigenen Status unabhängig von der CNC anzeigt. Schalten Sie die Maschine ein und überprüfen Sie zuerst dieses Display — wenn es eine feste Zahl oder einen Buchstaben-Code anzeigt, suchen Sie die Bedeutung in der Referenz für Beta Servo-Einheiten-Alarme nach. Ein Code, der eine niedrige DC-Link-Spannung, einen IPM-Fehler oder Überstrom anzeigt, deutet auf die Antriebshardware oder ihren Motor/ihre Kabel hin. Wenn die LED einen normalen Status anzeigt (kein Fehlercode), die Achse sich aber immer noch nicht bewegt, liegt das Problem wahrscheinlich weiter stromaufwärts: Überprüfen Sie die Einstellung der I/O Link-Knotenadresse, die I/O Link-Kabelverbindung oder die PMM-Leiter der CNC für die ATC-Sequenz. Eine häufige Fehldiagnose ist die Verurteilung des Antriebs, wenn das I/O Link-Kabel eine schlechte Verbindung an einem der Anschlüsse entwickelt hat — diese Kabel biegen sich mit der Maschinenbewegung und können intermittierende Unterbrechungen an den Crimpstellen der Anschlüsse entwickeln.

F4: Kann der A06B-6093-H171 durch eine 6132-Serie Beta i I/O Link-Einheit als permanentes Upgrade ersetzt werden?

Nicht ohne Modifikationen. Die Beta i SVU-Einheiten der 6132er Serie verwenden ebenfalls I/O Link und verfügen über ein eigenständiges Netzteil, sind aber für die Beta i Motorenserie (biSV-Motoren) konzipiert, nicht für die ursprünglichen Beta b-Serienmotoren wie den b1/3000 oder b2/3000, für die der H171 abgestimmt ist. Die Anschlüsse, die Parameterstruktur und die Servo-Abstimmung sind spezifisch für jede Motorgeneration. Ein direkter Austausch würde den Austausch des Motors sowie des Antriebs, die Aktualisierung des CNC-Parametersatzes für den neuen Motortyp und das neue Antriebsmodell sowie die Überprüfung der Kompatibilität des ATC- oder Revolver-Sequenzprogramms der Maschine mit etwaigen Zeitunterschieden in der Reaktion des neuen Antriebs erfordern. Dies ist ein machbarer Upgrade-Pfad im Rahmen der geplanten Wartung, aber kein 1:1-Austausch. Wenn das Ziel lediglich darin besteht, die Maschine in ihren ursprünglichen Arbeitszustand zurückzuversetzen, ist die Beschaffung eines korrekten H171 der einfachere und schnellere Weg.

F5: Erfordert der Austausch dieser Einheit eine Neukonfiguration der I/O Link-Knotenadresse?

Die I/O Link-Knotenadresse für die SVU-12 wird typischerweise über DIP-Schalter oder Drehschalter am Gerät selbst eingestellt, oder sie kann je nach Maschinenkonfiguration in den PMM-Parametern der CNC definiert werden. Beim Austausch eines H171 durch einen anderen H171 muss die Knotenadresse auf dem neuen Gerät so eingestellt werden, dass sie mit der Adresse übereinstimmt, unter der das Originalgerät lief. Wenn das Originalgerät noch physisch vorhanden und eingeschaltet ist, kann die Adresse vor dem Ausbau direkt von seinen Schaltereinstellungen abgelesen werden. Wenn das Originalgerät bereits ausgebaut wurde oder seine Einstellungen nicht abgelesen werden können, ist die Adresse in der elektrischen Dokumentation der Maschine aufgeführt — oder kann aus der I/O Link-Geräteliste der CNC ermittelt werden, die alle angeschlossenen Knoten und ihre Adressen anzeigt. Die Einstellung der falschen Knotenadresse ist eine der häufigsten Ursachen für einen "Antrieb nicht gefunden"-Fehler nach einem SVU-Austausch, daher spart die Bestätigung vor dem Einschalten des neuen Geräts unnötige Fehlersuchzeit.
