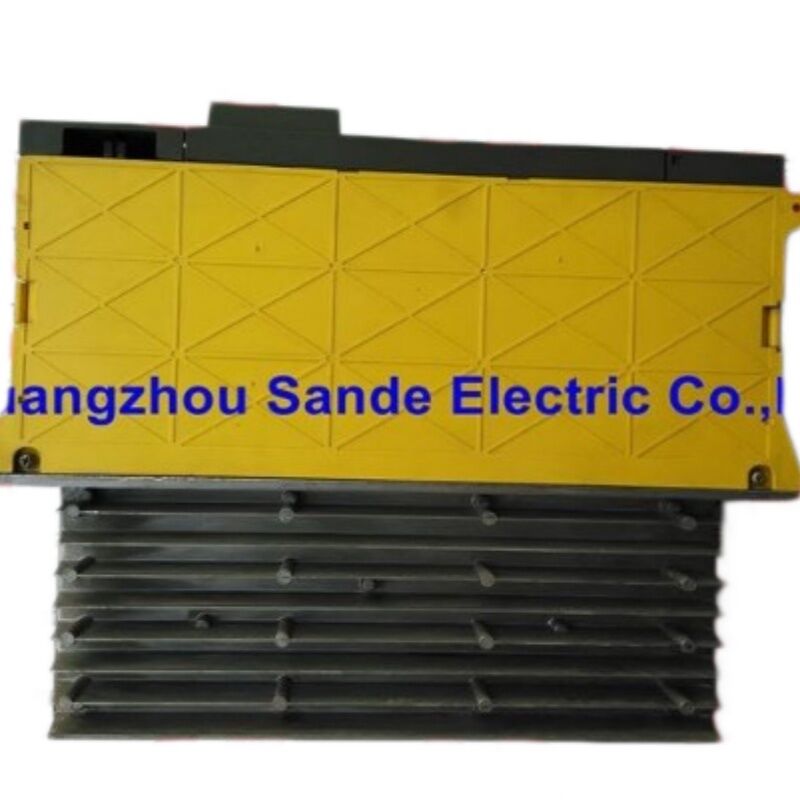

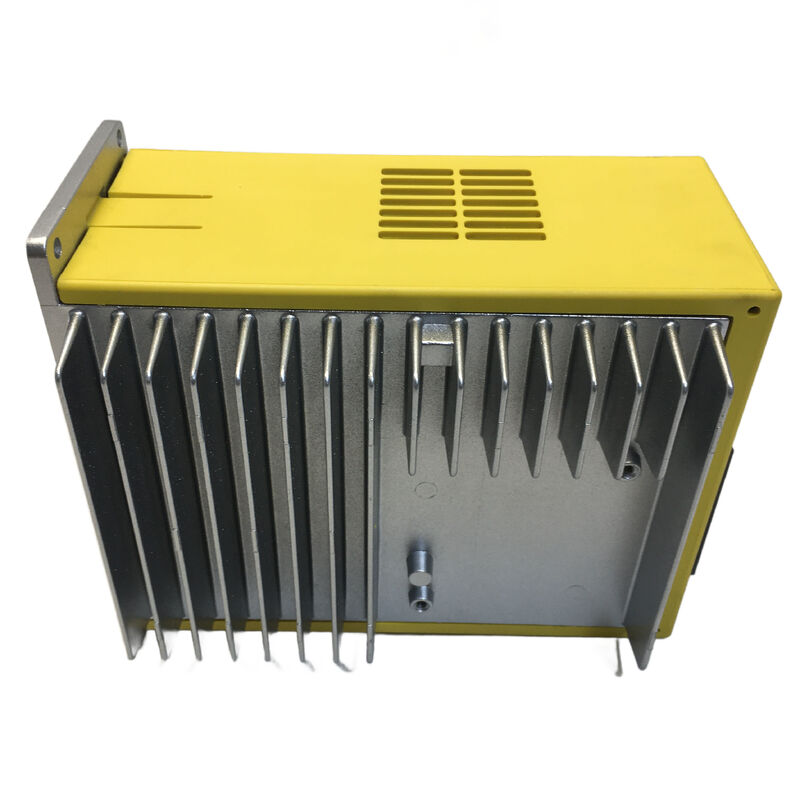

A06B-6093-H113 FANUC Wechselstrom-Servoverstärker-Einheit A06B6093H113 A06B-6093-H113

FANUC A06B-6093-H113 — Beta SVU-40, FSSB-Schnittstelle Einzelachsen-Servoantrieb

Ein Wartungstechniker stellt bei einem Ausfall einer Beta-Servo-Einheit zwei Fragen: „Was ist die Schnittstelle?“ und „Was ist die Stromstärke?“ Liegt bei einer der beiden Antworten falsch, funktioniert die Ersatz-Einheit nicht, egal wie schnell sie geliefert wird. Für die A06B-6093-H113 lauten die Antworten FSSB und 40er-Klasse (12,5 A Nennleistung) — und beide Details haben reale Konsequenzen für die Art dieser Einheit, ihre Kommunikation und die Motoren, die sie antreiben kann.

Sande Electric führt die A06B-6093-H113 in neuem und geprüftem Gebraucht-Zustand, mit weltweitem Versand in 0–3 Werktagen.

Was diese Einheit anders macht: FSSB in einem eigenständigen SVU

Um den Platz der A06B-6093-H113 im FANUC-Ökosystem zu verstehen, ist es hilfreich, zwei Variationsachsen bei Beta-Servoantrieben zu betrachten: die Leistungsarchitektur und die Kommunikationsschnittstelle.

Auf der Leistungsseite sind FANUC Beta-Servo-Einheiten (SVU) eigenständig — jede Einheit hat ihre eigene interne Stromversorgung, die den eingehenden Wechselstrom in den Gleichstrom umwandelt, den sie für die Antriebsausgabe benötigt. Dies ist der definierende strukturelle Unterschied zwischen einer Beta-SVU und einem Alpha-SVM-Modul. Alpha-SVM-Module beziehen Gleichstrom aus einem gemeinsamen Versorgungmodul, das im selben Antriebsbus montiert ist; fällt dieses aus, fallen alle Module im Bus gleichzeitig aus. Die SVU trägt ihre eigene Versorgung, sodass sie unabhängig montiert werden kann, überall an der Maschine, wo Wechselstrom zugänglich ist. Deshalb sind Beta-SVUs die Standardwahl für Achsen, die physisch vom Hauptantriebsschrank getrennt sind — automatische Werkzeugwechsler, rotierende Werkzeugstationen oder sekundäre Positionierachsen an großen Werkzeugmaschinen.

Auf der Kommunikationsseite bietet FANUC innerhalb der SVU-Serie 6093 zwei verschiedene Schnittstellenoptionen an. Die Subfamilien H15x und H17x verwenden I/O Link und verbinden sich über das PMM und ein serielles Elektrokabel mit der CNC. Die Subfamilie H11x — einschließlich dieser H113 — verwendet FSSB: den Fiber Optic Serial Servo Bus, die gleiche Hochgeschwindigkeits-Optikschnittstelle, die in den Alpha-Servo-Modulen von FANUC verwendet wird. Die physische Verbindung erfolgt über TOCP200-Glasfaser, nicht über ein elektrisches Datenkabel.

Die A06B-6093-H113 ist daher die Schnittstelle zweier Eigenschaften, die nicht immer zusammen auftreten: die räumliche Freiheit einer eigenständigen SVU und die Hochgeschwindigkeits-Glasfaserpräzision der FSSB-Servo-Kommunikation. Für Werkzeugmaschinenbauer, die FSSB-basierte CNC-Systeme betreiben und eine Achse vom Hauptantriebsstapel entfernt positionieren mussten, war diese SVU-40 die Lösung.

Die SVU-40 im Strombereich 6093 FSSB

Innerhalb der FSSB-Subfamilie H11x der Serie 6093 produzierte FANUC vier Stromstärken:

• H111 — SVU-4 (kleinste, für leichteste Beta-Motoren)
• H112 — SVU-12 (mittlerer bis niedriger Bereich)
• H113 — SVU-40 (mittlerer bis hoher Bereich, 12,5 A Nennleistung)
• H114 — SVU-80 (höchste Stromstärke, 15 A Nennleistung)

Die H113 SVU-40 sitzt an der oberen mittleren Position und ist für Beta-Motoren der 40er-Klasse ausgelegt: die b4/3000, b8/2000 und ähnliche Motoren, die an schwereren Hilfsachsen zu finden sind — größere Rundtische, schwerere ATC-Mechanismen und sekundäre Positionierachsen an größeren Werkzeugmaschinen. Sie ist auch als kompatibel mit Alpha-Motoren der 40er-Klasse (α4/4000i, α8/3000i) in gemischten Motorkonfigurationen aufgeführt, was den Einsatzbereich erweitert.

Der Suffix H113 in der FANUC-Nummerierung folgt der Konvention: Die erste Ziffer nach H gibt die Schnittstellengeneration an, und die nachfolgenden Ziffern die Stromklasse. H113 bedeutet die 3. Einheit in der FSSB SVU-Familie H11x — was der SVU-40-Ausgangsstufe entspricht.

Technische Spezifikationen

H113 vs. H173: Die FSSB- und I/O-Link-Trennung in der Serie 6093

Ein häufiger Bestellfehler in der Serie 6093 ist die Verwechslung der FSSB-Varianten (H11x) mit den I/O-Link-Varianten (H17x). Beide sind Einheiten der SVU-40-Klasse mit integrierten Stromversorgungen. Beide sind physisch ähnlich groß. Der Unterschied liegt in der Kommunikationsplatine und dem Anschluss.

Die H113 wird über FSSB-Glasfaser mit der CNC verbunden. Die H173 wird über I/O Link (seriell elektrisch, über das PMM) verbunden. Diese sind nicht austauschbar. Die CNC muss für einen Schnittstellentyp konfiguriert sein, und die Maschinenverkabelung führt das entsprechende Kabel zum Standort des Antriebs. Wenn Ihre Maschine ein FSSB-Glasfaserkabel zum Montageort des Antriebs verlegt hat, muss der Ersatz die H113 (oder eine kompatible FSSB-Einheit) sein. Die Installation einer I/O-Link-Einheit an dieser Stelle führt sofort nach dem Einschalten zu einem Kommunikationsfehler, unabhängig davon, ob alle anderen Parameter korrekt sind.

Überprüfen Sie vor der Bestellung das Typenschild des vorhandenen oder ausgebauten Geräts oder inspizieren Sie den Anschluss auf eine Glasfaserverbindung — dies bestätigt FSSB und bestätigt, dass die H113 die richtige Spezifikation ist.

Neuer und gebrauchter Lagerbestand: Praktische Hinweise

Neuware (New-old-stock) A06B-6093-H113 Einheiten sind Original-FANUC-Produkte, unbenutzt, ordnungsgemäß gelagert. Diese haben eine Garantie von 12 Monaten ab unserem Lager. Für Maschinen in Hochproduktionsumgebungen, bei denen die Zuverlässigkeitsreserve wichtig ist, minimiert neuer Lagerbestand das Risiko.

Gebrauchte, geprüfte Einheiten werden aus stillgelegten oder aufgerüsteten Maschinen bezogen und vor dem Verkauf auf Funktionalität getestet. Die SVU-40 ist eine Einzelachsen-Einheit, die typischerweise eine Hilfsachse mit geringerer Beanspruchung antreibt — große Rundtische oder ATC-Mechanismen werden eher intermittierend als kontinuierlich zyklisch belastet, was bedeutet, dass die Leistungskomponenten des Antriebs auch bei Einheiten aus älteren Maschinen oft in gutem Zustand sind. Gebrauchte Ware hat eine Garantie von 3 Monaten und ist eine praktische Option für kostensensitive Reparaturen oder als Ersatzteillager.

Kontaktieren Sie uns vor der Bestellung, um die aktuelle Verfügbarkeit beider Zustände zu bestätigen.

Bestellung, Zahlung & Versand

DHL und FedEx weltweiter Versand innerhalb von 0–3 Werktagen nach bestätigter Zahlung. Kombinierter Versand für mehrere Artikel verfügbar.

Zahlungsoptionen:

• Banküberweisung (T/T) — alle Bestellwerte
• PayPal — Bestellungen bis 500 $
• Western Union — alle Bestellwerte

Käufer sind für Einfuhrzölle und Steuern im Zielland verantwortlich.

Garantie & Rückgabe

Rücksendungen werden akzeptiert, wenn Einheiten beschädigt, unvollständig, nicht wie beschrieben ankommen oder innerhalb von 4 Tagen nach Erhalt als funktionsunfähig erwiesen werden. Die Einheit muss im Originalzustand mit intaktem Garantieetikett zurückgegeben werden, und die Rücksendekosten gehen zu Lasten des Käufers. Die Garantie erstreckt sich nicht auf Schäden, die durch falsche Installation, falsche Motor- oder Kabelanschlüsse oder physische Schäden nach der Lieferung verursacht wurden.

Häufig gestellte Fragen

F1: Wie kann ich bestätigen, dass die A06B-6093-H113 die richtige Einheit für meine Maschine ist und nicht eine I/O-Link-Variante wie die H173?

 Schauen Sie sich den physischen Anschluss des vorhandenen Antriebs für das CNC-Schnittstellenkabel an. Die FSSB-Verbindung verwendet Glasfaser — ein dünnes Kunststoff- oder Glasfaserkabel, das in einem Stecker vom Typ TOCP200 endet. I/O Link verwendet ein herkömmliches elektrisches Kabel, typischerweise mit einem kleineren Steckverbinder. Wenn Sie die Glasfaser in den JD1A- oder entsprechenden Glasfaseranschluss des Antriebs sehen können, ist der Antrieb FSSB und die H113 ist die richtige Familie. Überprüfen Sie zusätzlich direkt das Typenschild der vorhandenen Einheit — dort steht SVU-40 FSSB oder eine ähnliche Formulierung, und die Teilenummer H113 ist sichtbar. Wenn die Originaleinheit bereits ausgebaut wurde und keine Dokumentation verfügbar ist, überprüfen Sie das elektrische Schaltbild der betreffenden Servoachse, das den Schnittstellentyp im Verdrahtungsplan identifiziert.

F2: Die H113 ist als SVU-40 aufgeführt, aber ihre Nennleistung beträgt nur 12,5 A — warum heißt sie "40"?

Die "40" in SVU-40 bezieht sich auf FANUCs interne Motorstromklassenbezeichnung und nicht in allen Fällen auf die absolute Amperezahl. In der Serie 6093 ist die SVU-40 für die Ansteuerung von Motoren der FANUC 40er-Klasse ausgelegt, zu denen Motoren wie die b8/2000 und die entsprechenden Alpha-Motoren der 40A-Klasse gehören. Die Angabe von 12,5 A ist der kontinuierliche RMS-Ausgangsstrom unter normalen Betriebsbedingungen. Der Spitzenstrom während der Beschleunigung kann deutlich höher sein als die Dauerleistung, was die relevante Größe für die Motorauswahl ist. Die "40"-Klassifizierung deckt diese Spitzenstromfähigkeit für die Motoren dieser Klasse ab. Der Schritt zur SVU-80 (H114, 15 A kontinuierlich) bewältigt die schwereren 80er-Klasse Motoren. Die Anpassung des Antriebs an den Motor anhand der Klassenbezeichnung und nicht nur anhand des Dauerstroms ist der richtige Ansatz.

F3: Nach der Installation einer Ersatz-H113 zeigt die CNC beim Start FSSB-bezogene Alarme 5134 oder 460 an. Was sind die wahrscheinlichen Ursachen?

Diese Alarme zeigen an, dass die FSSB-Kommunikation zwischen der CNC und dem Verstärker nicht korrekt hergestellt wurde. Die häufigsten Ursachen in absteigender Reihenfolge sind: Erstens, das Glasfaserkabel ist nicht vollständig im Stecker der neuen Einheit eingerastet — TOCP200-Stecker erfordern ein deutliches Klicken zum Einrasten, und eine teilweise eingeführte Faser führt zu einem intermittierenden oder vollständigen Signalverlust; zweitens, das Faserkabel selbst hat eine Biegeradiusverletzung, die bei der Installation aufgetreten ist und das optische Signal unter den Schwellenwert für eine zuverlässige Kommunikation dämpft; drittens, die +24V DC-Steuerleistung des Verstärkers ist nicht vorhanden oder liegt unter dem Schwellenwert — überprüfen Sie, ob die 24V-Versorgung der Einheit innerhalb der Spezifikation liegt, bevor Sie die Faserverbindung vermuten. Alarm 5136 (Anzahl der Verstärker ist klein) zeigt an, dass die CNC weniger Verstärker in der FSSB-Kette sieht, als ihre Konfiguration erwartet, was typischerweise bedeutet, dass die neue Einheit überhaupt nicht reagiert — dies deutet auf die Faserverbindung oder die Steuerleistung hin.

F4: Kann die A06B-6093-H113 mit Alpha-Serienmotoren verwendet werden, nicht nur mit Beta-Motoren?

 Ja, mit den entsprechenden Motorenparameter-Einstellungen. Die H113 SVU-40 ist als kompatibel mit Alpha-Motoren der 40er-Klasse aufgeführt, einschließlich α4/4000i und α8/3000i, wenn die CNC-Servo-Parameter für diese Motortypen konfiguriert sind. In der Praxis wurde die SVU-Serie 6093 von Werkzeugmaschinenbauern in gemischten Konfigurationen verwendet, bei denen eine Beta-SVU einen Alpha-Motor an einer Hilfsachse antrieb — dies war besonders üblich, wenn der Alpha-Motor aus historischen Gründen bereits in der Maschine installiert war, die Architektur der Hilfsachse der Maschine jedoch eine eigenständige SVU-Einheit erforderte. Die kritische Anforderung ist, dass der maximale Strombedarf des Motors mit der Ausgangsklasse des Antriebs übereinstimmt. Ein schwererer Motor an einem leichteren Antrieb (oder umgekehrt) führt entweder zu Überstromfehlern oder zu Unterleistung.

F5: Gibt es einen direkten Ersatz für die A06B-6093-H113, oder ist sie komplett eingestellt und es gibt kein neueres Äquivalent?

Die Serie 6093 wurde von FANUC als aktuelles Produktionsprodukt eingestellt. Es gibt kein neueres Drop-in-Äquivalent, das das gleiche Formfaktormuster, die gleichen Anschlüsse und den gleichen Parametersatz verwendet — die Nachfolgegeneration, die Serie 6114 (SVM1-40i mit FSSB), verwendet ein anderes physisches Format und erfordert den Anschluss an eine gemeinsame Stromversorgung, anstatt als eigenständige SVU zu arbeiten. Für Maschinen, die um die SVU-Architektur 6093 herum entwickelt wurden, ist die Beschaffung der richtigen 6093-Einheit der praktische Weg für eine eins-zu-eins-Wiederherstellung. Ein Upgrade auf die Generation 6114 würde den Austausch der Stromversorgungsarchitektur für diese Achse, die Änderung der Antriebsmontage und die Aktualisierung der CNC-Servo-Parameter erfordern — ein erhebliches Projekt. Für die meisten Wartungsszenarien ist eine getestete gebrauchte oder neue-alte-Lager-H113 die schnellere, kostengünstigere und weniger störende Lösung.
