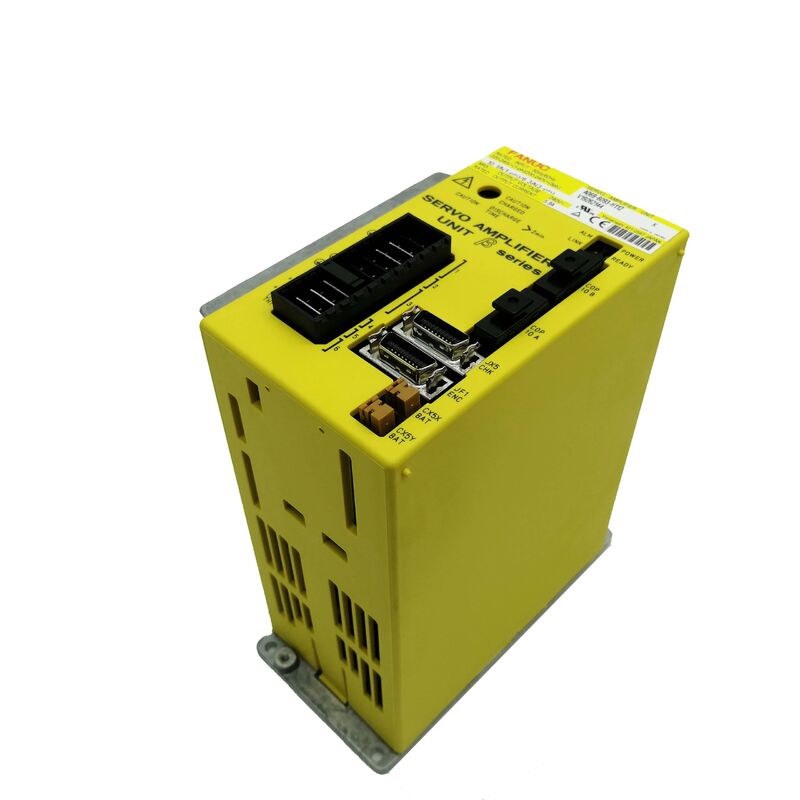

FANUC A06B-6093-H112 — Beta SVU-20 FSSB, das eigenständige Laufwerk der Mittelklasse mit integriertem Parameterspeicher

Die Wahl der falschen Stromklasse ist der am leichtesten vermeidbare Beschaffungsfehler in der 6093er Serie. Der SVU-20 und der SVU-40 sind physisch ähnlich, werden an denselben Stellen montiert und laufen über dieselbe FSSB-Glasfaser-Schnittstelle — aber die Motoren, die sie antreiben, sind unterschiedlich, und der Stromspielraum ist nicht austauschbar. Der A06B-6093-H112 ist die SVU-20 Einheit: 5,9 A Nennleistung, der Mittelpunkt im 6093 FSSB-Bereich und die richtige Wahl für die Beta-Motorklasse, zu der er passt.

Es gibt eine zweite Sache an dieser Einheit, die jeden Austauschjob beeinflusst und leicht zu übersehen ist:Parameter in der 6093 Beta-Serie werden im Laufwerk selbst gespeichert, nicht in der CNC. Wenn diese Einheit ausfällt und ausgetauscht werden muss, reisen die Servo-Parameter mit der alten Einheit ab, es sei denn, sie wurden zuvor gesichert. Das Verständnis dessen vor der Bestellung ist genauso wichtig wie die Bestätigung der Teilenummer.

Sande Electric führt den A06B-6093-H112 in neuem und geprüftem Gebrauchtwarenzustand mit weltweitem Versand in 0–3 Werktagen.

Der SVU-20 im 6093 FSSB Stromleiter

Die H11x FSSB Unterfamilie der 6093 Serie umfasst vier Leistungsklassen, die jeweils einer anderen Klasse von Beta- (und kleinen Alpha-) Servomotoren zugeordnet sind:

H111 — SVU-4 — kleinste, für leichteste Beta-Motoren in Anwendungen mit minimaler Last
H112 — SVU-20 — Mittel-Niedrigbereich, 5,9 A Nennleistung, für Beta-Motoren der 20er Klasse
H113 — SVU-40 — Mittel-Hochbereich, 12,5 A Nennleistung, für Beta-Motoren der 40er Klasse
H114 — SVU-80 — höchste Stromstärke, 15 A Nennleistung, für die schwersten Beta-Motoren

Der H112 SVU-20 ist speziell für FANUC Beta-Motoren der Mittel-Niedrig-Klasse ausgelegt: die b2/3000, b3/3000 und ähnliche Motoren, die an leichter belasteten Hilfsachsen zum Einsatz kommen. Dies sind typischerweise kleinere Rundtakttische, leichtere ATC-Mechanismen oder sekundäre Positionierachsen an kompakten Werkzeugmaschinen — Achsen, bei denen die Drehmoment- und Trägheitsanforderungen keinen Aufstieg in die 40er Klasse rechtfertigen.

Die Verwendung eines H113 (SVU-40) an einer für den H112 vorgesehenen Position beschädigt in den meisten Fällen nichts, ist aber eine Überdimensionierung. Die Verwendung eines H111 (SVU-4) wäre unterdimensioniert und würde Überstromalarme erzeugen. Der H112 ist die richtige Einheit für Maschinen, bei denen die Achsantriebsposition für die SVU-20 Stromkapazität ausgelegt wurde.

Was "Parameter im Laufwerk gespeichert" tatsächlich bedeutet

Die meisten Erfahrungen mit FANUC Servo-Systemen beziehen sich auf die Alpha SVM-Serie, bei der Servo-Parameter im Parameter-Speicher der CNC leben. Ersetzen Sie ein ausgefallenes SVM-Modul und die Parameter bleiben in der CNC — das neue Modul übernimmt sie bei der ersten Initialisierung.

Die 6093 Beta SVU Serie funktioniert anders. Bei diesen Einheiten werden die Servo-Achsen-Parameter im Laufwerk selbst gespeichert. Wenn Sie das alte Laufwerk entfernen, verlässt der Parametersatz dieses mit. Die Installation eines neuen H112 ohne vorherige Wiederherstellung der Parameter bedeutet, dass die Achse nicht korrekt funktioniert, bis der Parametersatz auf die neue Einheit zurückgeschrieben wurde.

Das Backup- und Wiederherstellungsverfahren hängt von der CNC-Serie ab. Für Steuerungen der Familien 16i, 18i, 21i, 20i und PowerMate-iD/iH werden Parameter über die Power Mate CNC Manager (PMM) Funktion im CNC-Menü gespeichert und wiederhergestellt. Die wichtigsten PMM-Parameter, die diesen Prozess steuern, sind Parameter 960.0 (SLV — Anzahl der angezeigten Slaves), 960.1 und 960.2 (MD1/MD2 — Ziel für Parameter-Eingabe/Ausgabe) und 960.3 (PMN — PMM aktiv/deaktiviert Status). Bevor der ursprüngliche H112 entfernt wird, sollte das Parameter-Backup entweder im Programm-Speicher der CNC oder auf einer Speicherkarte gespeichert werden, abhängig von der MD1/MD2-Einstellung.

Dies ist nicht nur beim H112 der Fall — es gilt für alle 6093 Beta SVU Einheiten. Aber es lohnt sich, dies klar zu sagen, da es der Schritt ist, der am häufigsten von Ingenieuren übersprungen wird, die es gewohnt sind, Alpha SVM Module zu ersetzen und davon ausgehen, dass dieselben Regeln gelten.

H112 vs H102: Die SVU-20 Schnittstellenteilung

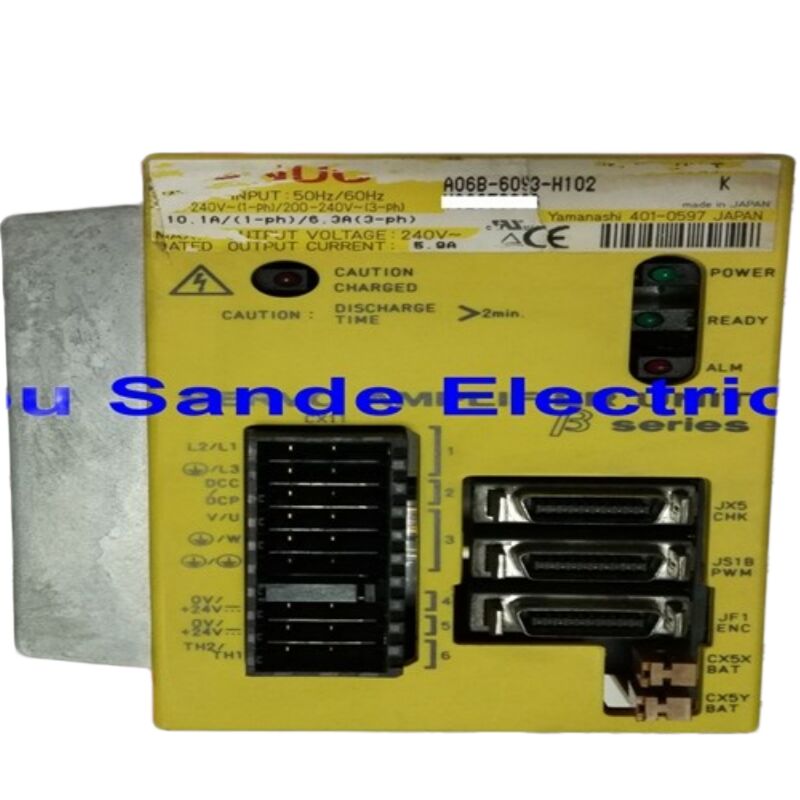

Die SVU-20 Stromklasse erscheint zweimal in der 6093 Serie, geteilt nach Schnittstellentyp. Der H112 verwendet FSSB — denselben Glasfaser-Servo-Bus, der auch in FANUCs Alpha-Serie verwendet wird. Der H102 verwendet Typ B — ein anderes Schnittstellenprotokoll, das in einigen FANUC-Dokumentationen manchmal auch als PWM-Schnittstelle bezeichnet wird.

Beide sind einachsige eigenständige SVU-20 Einheiten mit identischen Stromstärken und derselben integrierten Stromversorgungsarchitektur. Die physischen Abmessungen sind ähnlich. Aber das Kommunikationskabel ist anders, die Anschlussanordnung unterscheidet sich und die CNC-Konfiguration muss dem Schnittstellentyp der installierten Einheit entsprechen.

Wenn das Servo-Kabel der Maschine zu dieser Achsposition eine Glasfaser ist (Typ TOCP200), muss der Ersatz der H112 sein. Wenn es sich um ein elektrisches Schnittstellenkabel für Typ B handelt, ist die Einheit der H102. Die Installation des falschen Schnittstellentyps führt sofort zu einem Kommunikationsfehler beim Einschalten und die Achse funktioniert nicht. Bestätigen Sie den Kabeltyp am Anschlusspunkt des Laufwerks, bevor Sie eine Bestellung aufgeben.

Technische Spezifikationen

Neuer Lagerbestand vs. gebrauchter Lagerbestand: Wie man diese Einheit betrachtet

Die SVU-20 treibt leichtere Hilfsachsen an — Achsen, die intermittierend statt kontinuierlich schalten. Ein Rundtakttisch, der sich einmal pro Zyklus bewegt, oder ein ATC, das sich bei jedem Werkzeugwechsel für einige Sekunden betätigt, sammelt weit weniger Betriebsstunden an als eine primäre Bearbeitungsachse, die den ganzen Tag im Vollzyklus läuft. Dieses Nutzungsmuster bedeutet, dass gebrauchte Einheiten aus stillgelegten Maschinen oft in wirklich gutem Zustand sind, mit begrenztem Verschleiß an den Leistungskomponenten.

Neue, alte Lagerbestände von H112 Einheiten sind echte, unbenutzte FANUC Produkte und tragen eine 12-monatige Lagergarantie — die richtige Wahl, wenn ein maximaler Zuverlässigkeitsspielraum oder ein bevorstehendes langes Wartungsintervall Priorität hat.

Gebrauchte, geprüfte Einheiten tragen eine 3-monatige Garantie und stellen eine praktische Option für kostensensible Reparaturen, Ersatzlagerbestände oder Situationen dar, in denen die geplante Lebensdauer der Maschine den Aufpreis für neue Bestände nicht rechtfertigt.

Kontaktieren Sie uns, um die aktuelle Verfügbarkeit beider Zustände vor der Bestellung zu bestätigen.

Bestellung, Zahlung & Versand

Weltweiter Versand per DHL und FedEx innerhalb 0–3 Werktage nach bestätigter Zahlung. Kombinierter Versand ist für mehrere Artikel verfügbar.

Zahlung:

• Banküberweisung (T/T) — alle Bestellwerte
• PayPal — Bestellungen bis 500 $
• Western Union — alle Bestellwerte

Einfuhrzölle und lokale Steuern sind vom Käufer am Bestimmungsort zu tragen.

Garantie & Rückgabe

Rücksendungen werden für Einheiten akzeptiert, die beschädigt, unvollständig, nicht wie beschrieben ankommen oder innerhalb von 4 Tagen nach Erhalt als funktionsunfähig bestätigt werden. Die Einheit muss im Originalzustand mit intaktem Garantieetikett zurückgegeben werden; die Rücksendekosten trägt der Käufer. Die Garantie deckt keine Schäden ab, die durch falsche Installation, falsche Motorpaarung oder physische Schäden nach der Lieferung verursacht wurden.

Häufig gestellte Fragen

F1: Der H112 und der H102 sind beide SVU-20 bewertet — kann ich einen zum Ersetzen des anderen verwenden? Nein. Trotz der gemeinsamen SVU-20 Stromklasse und der identischen Nenn-Ausgangsstromstärke von 5,9 A verwenden der H112 und der H102 grundlegend unterschiedliche Kommunikationsschnittstellen. Der H112 wird über FSSB Glasfaser mit der CNC verbunden; der H102 verwendet die Typ B Schnittstelle (elektrische serielle Verbindung). Diese Schnittstellen verwenden unterschiedliche Anschlüsse, unterschiedliche Kabeltypen und unterschiedliche CNC-Konfigurationsparameter. Die Installation eines H102 an einer für FSSB verdrahteten Position oder umgekehrt führt zu einem sofortigen Kommunikationsfehler — die CNC erkennt das Laufwerk nicht. Identifizieren Sie vor der Bestellung physisch den Kabeltyp an der Position der Laufwerksmontage: Glasfaser bedeutet H112; das elektrische Typ B Kabel bedeutet H102. Das Etikett auf der ursprünglichen ausgefallenen Einheit, falls noch sichtbar, gibt ebenfalls den Schnittstellentyp an.

F2: Ich habe gehört, dass Beta SVU Laufwerke Parameter intern speichern. Was bedeutet das genau für einen Austausch? Das bedeutet, dass die Servo-Achsen-Parameter — die Tuning-Daten, die dem Laufwerk sagen, wie es sich mit seinem spezifischen Motor verhalten soll — im nichtflüchtigen Speicher im H112 Gerät selbst gespeichert sind, nicht in der CNC-Steuerung. Wenn das ursprüngliche Laufwerk entfernt wird, verlassen diese Parameter es, es sei denn, sie wurden zuvor gesichert. Um die Parameter zu sichern, muss die CNC mit dem Laufwerk verbunden sein, während es noch betriebsbereit (oder zumindest eingeschaltet) ist, und die Sicherung wird über die Power Mate CNC Manager Funktion im CNC-Menü durchgeführt. Die Sicherung kann je nach Parameterziel-Einstellung im Programm-Speicher der CNC oder auf einer Speicherkarte gespeichert werden. Sobald der neue H112 installiert und eingeschaltet ist, werden die gesicherten Parameter über dieselbe PMM-Schnittstelle auf das neue Gerät zurückgeschrieben. Das Überspringen dieses Sicherungsschritts bedeutet, dass die Achse entweder nicht richtig initialisiert wird oder nach dem Austausch mit falscher Abstimmung läuft, was eine manuelle Neu-Parametrierung anhand der Maschinendokumentation erfordert.

F3: Nach der Installation eines Ersatz-H112 fährt die Achse korrekt nach Hause, läuft aber mit spürbar mehr Vibrationen als zuvor. Was ist die wahrscheinliche Ursache? In den meisten Fällen deutet dies darauf hin, dass die Servo-Parameter nicht erfolgreich auf das neue Gerät übertragen wurden oder aus einem veralteten Backup wiederhergestellt wurden. Der H112 ist werkseitig mit Standardparametern abgestimmt, die möglicherweise nicht zum spezifischen Motor, zur Lastträgheit und zu den mechanischen Eigenschaften der Maschinenachse passen. Die Servo-Regelkreisverstärkungen — insbesondere die Geschwindigkeitsregelkreisverstärkung und die Positionsregelkreisverstärkung — müssen mit den ursprünglichen abgestimmten Werten übereinstimmen, damit die Achse reibungslos läuft. Überprüfen Sie die aktuell aktiven Parameter mit dem gesicherten Backup: Abweichungen bei der Proportionalverstärkung des Geschwindigkeitsregelkreises (Parameter 2021), der Integralverstärkung (2022) und der Positionsregelkreisverstärkung (2084 in typischen 16i/18i-Systemen) sind die häufigsten Ursachen für Vibrationen nach dem Austausch. Wenn kein Parameter-Backup vorhanden ist, dient die Parameterliste der Maschinendokumentation als Referenz, oder ein geschulter FANUC Service-Techniker kann die Achse von Grund auf neu abstimmen.

F4: Meine Maschine verwendet eine 16i CNC. Nach der Parameterwiederherstellung zeigt der PMM-Bildschirm die Achse an, zeigt aber eine Warnung vom Typ "Slave-Parameter nicht übereinstimmend". Ist das Laufwerk defekt? Nicht unbedingt. Diese Warnung bedeutet typischerweise, dass einige Parameter im neu installierten Laufwerk nicht mit dem übereinstimmen, was die CNC basierend auf ihren eigenen gespeicherten Aufzeichnungen des letzten bekannten Laufwerkszustands erwartet. Dies kann passieren, wenn: die Sicherung zu einem anderen Zeitpunkt als dem letzten Tuning des Laufwerks erstellt wurde; das Ersatzlaufwerk eine leicht unterschiedliche Firmware-Revision hat, die bestimmte Parameterbereiche geändert hat; oder der Wiederherstellungsprozess nur teilweise abgeschlossen wurde. Der erste Schritt ist die Überprüfung, ob der vollständige Parametersatz auf das neue Gerät geschrieben wurde — gehen Sie den PMM-Wiederherstellungsprozess erneut durch und bestätigen Sie, dass jede Parametergruppe ohne Fehlermeldungen akzeptiert wurde. Wenn die Nichtübereinstimmung bei bestimmten Parametern weiterhin besteht, vergleichen Sie die im Warnhinweis angezeigten Werte mit der ursprünglichen Inbetriebnahme-Dokumentation der Maschine und korrigieren Sie sie manuell. Diese Art von Diskrepanz wird durch Parameterkorrektur behoben und weist nicht auf einen Hardwarefehler im neuen Gerät hin.

F5: Ist es möglich, eine höher bewertete FSSB-Einheit — sagen wir, einen H113 (SVU-40) — als temporären Standby für eine H112-Position zu verwenden, wenn kein passender H112 sofort verfügbar ist? Elektrisch kann ein H113 einen Beta-Motor der 20er Klasse antreiben, ohne ihn zu beschädigen — das Laufwerk hat mehr Stromspielraum, als der Motor jemals benötigen wird, und der Motor wird nicht über seine eigenen Konstruktionsgrenzen hinaus ziehen, unabhängig davon, was das Laufwerk liefern kann. Das Servo-Verstärker-Identifikationssystem der CNC liest jedoch während der Initialisierung die ID-Daten des Laufwerks über FSSB aus, und wenn die maximale Stromspezifikation des Laufwerks nicht mit der Konfiguration übereinstimmt, für die die CNC-Achse eingerichtet wurde, kann der Alarm 466 (Motor/Verstärker-Kombinationsfehler) ausgelöst werden, was verhindert, dass die Achse aktiviert wird. Ob dies geschieht, hängt davon ab, wie streng die spezifische CNC-Version die Motor-Verstärker-Kombinationsprüfung durchsetzt. In der Praxis funktioniert eine temporäre Substitution manchmal für grundlegende Positionierungstests, ist aber kein zertifizierter kompatibler Austausch und sollte nicht als dauerhafte Lösung betrachtet werden. Bestätigen Sie dies mit Ihren CNC-Parametern, bevor Sie es versuchen; wenn Alarm 466 auftritt, wird die Achse nicht aktiviert, bis ein korrekt bewerteter H112 installiert ist.
