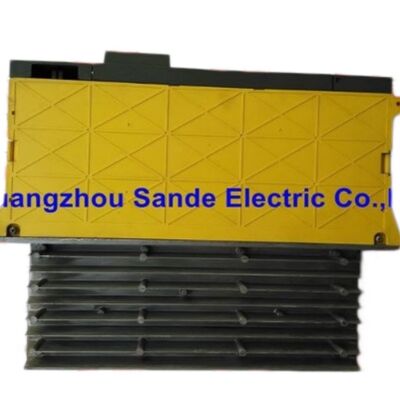

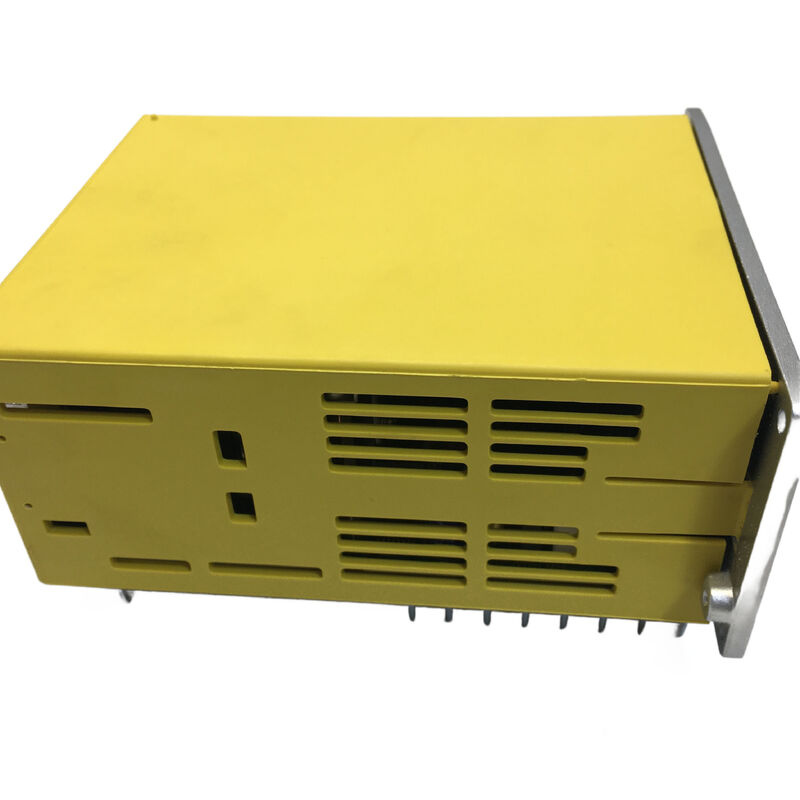

FANUC A06B-6090-H244 Alpha C-Serie SVUC2-40/40, der symmetrische Zweiachsantrieb für Zweimotoranwendungen

Es gibt eine bestimmte Klasse von CNC-Maschinen, die identische Anforderungen an zwei Achsen gleichzeitig stellen: Zwei-Säulen-Bearbeitungszentren, zwei-Paletten-horizontale Mühlen,Synchronisierte Drehmaschinen mit zwei Spindeln, bei denen die X- und Y-Achsen ein gemeinsames Lastprofil aufweisen, oder jede Konfiguration, bei der ein Maschinenbauer zwei Motoren der gleichen Größe an einem einzigen Verstärker koppelte, um Platz zu sparen und die Verkabelung zu vereinfachen.Die A06B-6090-H244 wurde genau für diese Konfiguration entwickelt..

Dieses Gerät, das als SVUC2-40/40 in der Alpha-C-Verstärkerreihe von FANUC bezeichnet wird, treibt zwei Achsen L und M an einer identischen 8,7A-Nennleistung auf jedem Kanal.keine "schwere" Primärachse mit einer leichteren SekundärachseDie Bezeichnung 40/40 beschreibt es direkt: dieselbe Stromklasse, dieselbe Antriebsfähigkeit an beiden Ausgängen.,Dieser Antrieb ist die richtige und originelle Ausrüstung.

Sande Electric lagern die A06B-6090-H244 in neuen und gebrauchten Zuständen für den weltweiten Versand innerhalb von 0 ̊3 Werktagen.

Die Alpha-C-Generation: Wo dieser Antrieb in der FANUC-Geschichte sitzt

Die Entwicklung des Servoverstärkers von FANUC ging durch mehrere verschiedene Generationen, jede mit unterschiedlichen Schnittstellenarchitekturen:

Die6066er ReiheDie Alpha-C-Generation wurde Ende der 1980er Jahre eingeführt und bis Anfang der 1990er Jahre verwendet.6090-ReiheDie H244 ist der direkte Nachfolger der 6066.PWM-Schnittstelle Typ ABeide Generationen teilen die Bezeichnung "SVUC" und äußerlich ähnliche Schrankgrößen, jedoch unterscheiden sich die Schnittstelle und das Signalprotokoll zwischen den beiden Serien.Einheit A6090 ist kein Plug-in-Ersatz für eine Einheit 6066 auf derselben CNC ohne Schnittstellenprüfung.

Was nach dem 6090 kam, war die Umstellung auf FSSB Fiber Optic Serial Servo Bus, der die 6096, 6114, 6117, 6130, und später Alpha i-Serie definiert.FSSB ersetzte die parallele PWM-Leitung durch eine einzige GlasfaserketteDie 6090-Serie befindet sich im PWM-Zeitalter: leistungsfähiger als die frühesten analogen Antriebe, bereits digital in der Motorsteuerung,Aber vor der Glasfaser-Architektur, die heute moderne FANUC CNC-Installationen dominiert.

Für Maschinen, die noch mit CNC-Systemen betrieben werden, die vor dem Übergang zum FSSB liegen, sind insbesondere die Varianten der Serien 15, 16, 18 und 21, die nicht zum I gehören, die 6090 oft das richtige Teil.Die Module 6096 und 6114 sind nicht austauschbar mit den Einheiten 6090 dieser älteren Steuerungen..

H244 Entschlüsselt: Was Ihnen das Suffix sagt

Innerhalb der 6090 alpha C-Serie enthält die Suffixstruktur spezifische Informationen.

Die"2"in SVUC2-40/40 zeigt an, dass dies einZweiachsmodul∆ sowohl die L- als auch die M-Kanal-Ausgänge sind vorhanden und aktiv."40/40"beschreibt die Stromklasse jeder Achse: sowohl die L-Achse als auch die M-Achse arbeiten in der Klasse 40, was einer Nennkontinuität von 8,7A pro Kanal entspricht.

Zum Vergleich: H246 ist SVUC2-40/80Die L-Achse bleibt bei 8,7A, die M-Achse steigt jedoch auf eine höhere Stromklasse, geeignet für Maschinen, bei denen die beiden Achsen Motoren unterschiedlicher Größe antreiben.80Die H244 ist die symmetrischste Konfiguration im Bereich der zwei Achsen: beide Achsen sind identisch, beide Motoren werden mit dem gleichen Strom versorgt.beide teilen die gleiche 17A Gesamtzufuhr von der eingehenden Dreiphasenleitung.

Technische Spezifikation

Zwei Achsen, eine Einheit

Die Maschinenbauer wählten die Dual-Axis-Verstärker-Module aus zwei Gründen: Raum für die Schränke und Effizienz der Kabelvermittlung.Ein einzelner SVUC2-40/40 nimmt einen Schlitz im Antriebshaus ein und ist über eine einseitige Schnittstelle mit der CNC verbunden, während seine beiden Ausgangskanäle jeweils separate Stromkabel zu ihren jeweiligen Motoren führen.Dies halbiert die Anzahl der Schnittstellenanschlüsse an der Steuerseite und reduziert den Schrank für den Servosection.

Bei der H244 ist ein L-Achsenfehler, der den Verstärker abschaltet, auch die M-Achse offline macht.mit einer Breite von mehr als 20 mm,Bei der Fehlerbehebung ist es wichtig festzustellen, ob ein Alarm aus dem L-Kanal, dem M-Kanal oder einer gemeinsamen internen Komponente stammt, bevor das Gerät ersetzt wird.

Das Front-LED-Display des SVUC2 verwendet ein 7-Segment-Format, um sowohl die Alarmcodes als auch den Betriebszustand beim normalen Betrieb anzuzeigen.Beobachtung der LED im Moment des Auslösens des Fehlers vor dem CNC-Alarmbildschirm Aktualisierungen oft gibt die genaueste erste Angabe, welcher Kanal oder welcher interne Schaltung beteiligt ist.

Alarmcode-Verweis

Alarmcodes 8 und 9, die mit einem Dezimalpunkt (8., 9) angezeigt werden, weisen eher auf einen IPM-Alarm (Intelligent Power Module) als auf einen einfachen Überstromzustand hin.IPM-Alarme umfassen in der Regel die internen Transistormodule, die abnormale thermische oder Strombedingungen auf Geräteebene erkennen, der sich von einem Verkabelungs- oder Motorfehler unterscheidet, der den externen Stromsensor auslöst.ein HCL oder HCM (kein Punkt) an Startpunkten in Richtung Motorverkabelung oder Motorisolierung zuerst überprüftEin IPM-Alarm (Punktcode) rechtfertigt die Inspektion der Transistormodule und ihres Wärmeweges.

Die Ersatzfrage 6066: Typ A gegen Typ B

Der A06B-6090-H244 ist der dokumentierte Ersatz für den A06B-6066-H244 in Bezug auf Funktion und Stromklasse.Die kritische Warnung ist die Interface-Kompatibilität.

Die verwendeten 6066er-SerieTyp BPWM-Schnittstellenverkabelung an seinem Steueranschluss.Typ A. On CNC controllers that were originally built for the 6066 Type B interface — predominantly early-production Series 15 and 16 machines from the late 1980s and early 1990s — the 6090 cannot simply be substituted without confirming that the CNC's servo amplifier interface matches Type A pinoutFANUC hat aufgrund dieser Verbindungskompatibilität keinen offiziellen Austausch zwischen diesen beiden Serien angeboten.

Für Maschinen, die bereits einen 6090 H244 betreiben und einen direkten Austausch benötigen, ist diese Unterscheidung unumgänglich – die Ersatzeinheit ist identisch angeschlossen.Die Schnittstellenfrage entsteht nur, wenn jemand versucht, eine 6090 als Upgrade oder Ersatz für eine ursprüngliche 6066 Installation.

Bestandszustand und Beschaffung

Neue, alte A06B-6090-H244 sind Originalprodukte von FANUC in Originalverpackung, nie installiert.Für Maschinen, die einen kontinuierlichen Betrieb aufrechterhalten müssen, ist ein wirklich neuer Vorrat die bevorzugte Option Jede wirklich neue Einheit in der Lieferkette stellt ein abnehmendes Lager dar.

Die verwendeten geprüften Einheiten stammen aus stillgelegten Maschinen, sind sowohl für die L- als auch für die M-Achsenfunktionalität geprüft und haben eine Garantie von 3 Monaten.Die häufigsten Ausfallmodi auf gebrauchten Einheiten der 6090er-Serie, die in Reparaturunterlagen gefunden werden, umfassen Kondensatorzerfall, undichte Elektrolytik auf der Steuerkarte und ausfallende Ausgangstransistoren - alle altersbedingten Ausfälle, die von Einheiten, die seit 15 bis 30 Jahren in Betrieb sind, vorhersehbar sind.Bestätigen Sie die Inspektion Standard mit uns vor der Bestellung, wenn die Betriebsanforderungen der Maschine sind anspruchsvoll.

Bestellung, Zahlung und Versand

Weltweiter Versand über DHL und FedEx innerhalb0­3 ArbeitstageBei Bestellungen mit mehreren Artikeln ist der kombinierte Versand erhältlich.

Zahlungsmöglichkeiten:

• Banküberweisung (T/T)
• PayPal
• Western Union alle Bestellwerte

Die Einfuhrabgaben und die örtlichen Steuern sind für den Käufer am Bestimmungsort zu tragen.

Garantie und Rückgabe

Rücksendungen für Einheiten, die beschädigt, unvollständig, nicht wie beschrieben oder bestätigt nicht funktionsfähig innerhalb4 Tage nach Eingang. Das Gerät muss in Originalzustand mit intaktem Garantie-Etikett zurückgeschickt werden. Die Rücksendung liegt in der Verantwortung des Käufers. Keine Rücksendungen für falsche Bestellungen oder Umdenken.

Häufig gestellte Fragen

F1: Die A06B-6090-H244 wird als Ersatz für die A06B-6066-H244 aufgeführt. Sind sie austauschbar auf einer Maschine, die die ursprüngliche 6066 ausführt?

A: Die beiden Einheiten teilen die Stromklasse SVUC2-40/40 und betreiben die gleichen Motoren, verwenden jedoch unterschiedliche Steuerungsoberflächen.Auf einer Maschine, die ursprünglich mit der 6066 gebaut wurde und einen Schnittstellenanschluss vom Typ B von der CNC zum Verstärker hat, kann man einen 6090 nicht einfach anschließen, ohne die Schnittstellenverkabelung zu überprüfen oder anzupassen.Da die meisten überlebenden Maschinen aus diesem Jahrgang irgendwann aktualisiert wurden, wird ein Ersatz H244 der gleichen 6090er Serie direkt ohne jegliche Schnittstellenänderung angeschlossen..

F2: Beide L- und M-Achsen auf meiner Maschine haben zusammen angehalten und die LED zeigt Alarm "b". Was zeigt das an und wo sollte ich mit der Fehlerbehebung beginnen?

A: Alarm "b" auf der 7-Segment-LED bedeutet gleichzeitige Überströmung sowohl auf den L- als auch auf den M-Achsen.die auf einem Doppelachsmodul typischerweise auf einen gemeinsamen Fehler anstelle von zwei unabhängigen Kanalfehlern hinweistDie ersten zu überprüfenden Stellen sind die Gleichstromverbindung und die eingehende Stromversorgung: Alarm 3 (LVDC) oder Alarm 1 (HV) können einem "b"-Alarm vorausgehen oder begleiten, wenn der Gleichstrombus unter Last zusammenbricht.Wenn die Gleichstromverbindung gesund ist, überprüfen, ob beide Motor-Stromkabel einen gemeinsamen Bodenfehler haben oder ob es eine Kurzstrecke in der gemeinsamen Kabelverbindung gibt. Wenn Sie "b". mit einem Dezimalpunkt anstelle eines einfachen "b" sehen, that indicates an IPM-level alarm on both channels simultaneously — in that case the IGBT modules inside the unit are the more likely failure point and the unit typically requires repair or replacement.

F3: Ist für die A06B-6090-H244 ein separates Stromversorgungsmodul erforderlich, wie es bei der 6114 alpha i SVM mit ihrem aiPS der Fall ist?

A: Nein. Die 6090 SVUC-Serie ist eine in sich geschlossene Einheit, die ihren eigenen eingehenden dreiphasigen Wechselstrom bereinigt und die Gleichspannung intern erzeugt.Dies ist die gleiche Architektur wie die 6093 Beta SVU Serie: der Antrieb ist direkt an den dreiphasigen Wechselstrom-Eingang angeschlossen und hängt nicht von einem externen gemeinsamen Stromversorgungsbus ab.Das macht die Installation einfach , zusammen mit der Steuerungsschnittstelle zur CNC. The only external accessory sometimes used with 6090 units is a separate regenerative discharge unit when the machine's duty cycle generates more regenerative energy than the drive's internal regeneration circuit can absorb.

F4: Meine Maschine verwendet auf beiden Achsen α12-Motoren. Ist die H244 die richtige Einheit oder sollte ich die H246 (SVUC2-40/80) in Betracht ziehen?

A: Der H244 ist die richtige Wahl für abgestimmte α12-Motoren auf beiden Achsen L und M. Der α12-Motor fällt in den 40-Klassenstrombereich, und der H244 liefert gleich 8.7Eine Nennleistung auf beiden Kanälen genau für die Motorpaarung geeignetDer H246 (SVUC2-40/80) ist nur dann die richtige Wahl, wenn die beiden Achsen Motoren unterschiedlicher Größe verwenden: der Motor der Klasse 40 auf der L-Achse und ein größerer Motor, der den Strom der Klasse 80 auf der M-Achse benötigt.Wenn beide Achsen identische α12-Motoren antreiben, bietet der asymmetrische H246 keinen Vorteil und führt zu unnötiger Komplexität.

F5: Die 6090er-Serie wird eingestellt. Wenn diese Einheit in ein paar Jahren erneut versagt, was sind die realistischen langfristigen Optionen?

A: Die 6090-Serie ist seit vielen Jahren nicht mehr produziert und wird nicht zurückkehren.Vorrat einer Ersatzeinheit jetzt, während sie verwendet wird und neue alte Vorratbeispiele sind immer noch auf dem Markt erhältlichZweitens kann, wenn das CNC-System selbst aktualisiert oder ersetzt wird, die Servoantriebsarchitektur im gleichen Projekt aktualisiert werden.Da neuere CNCs und Antriebsfamilien nicht durch die Verfügbarkeit von 6090-Teilen eingeschränkt werdenDrittens: some specialist repair services can rebuild failed 6090 units by replacing failed capacitors and IGBT modules — the known failure components — extending the unit's service life without requiring a full replacement- Kontaktieren Sie uns für aktuelle Lagerbestände; aufgrund des Alters dieser Einheiten können sich die Lagerpositionen schnell ändern.
