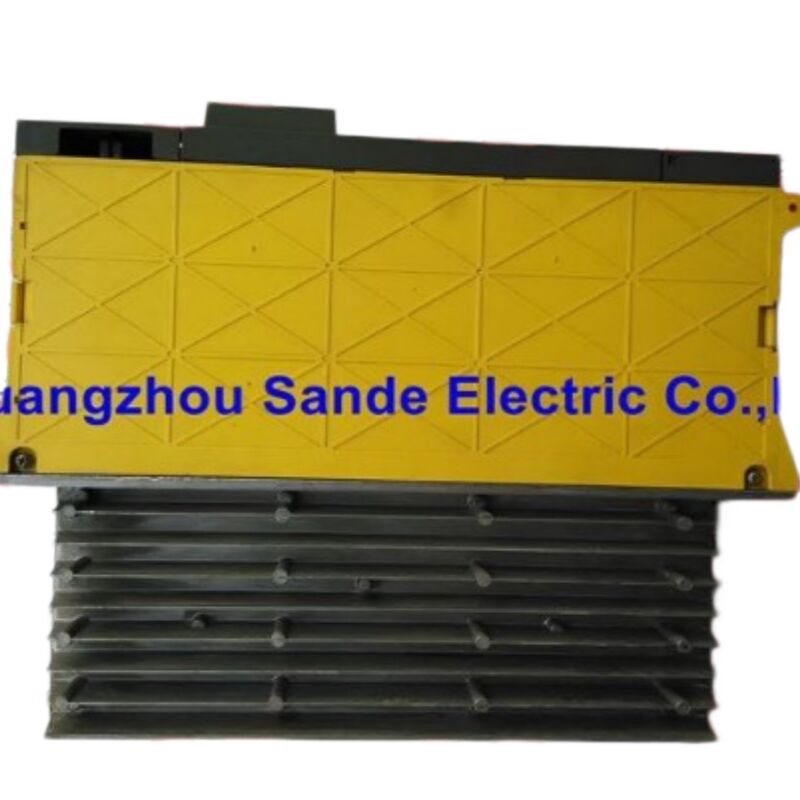

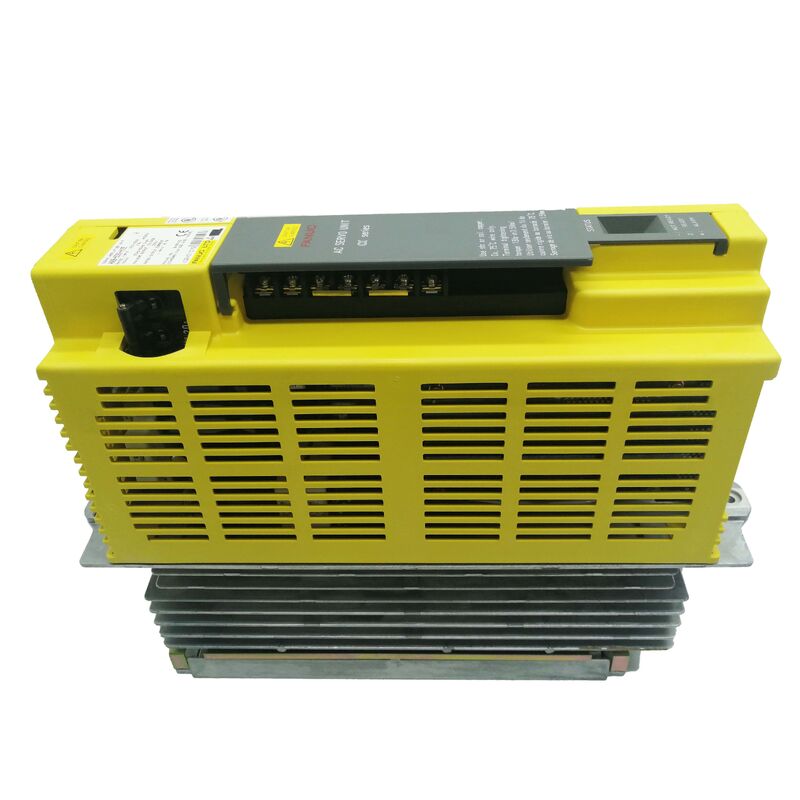

FANUC A06B-6089-H322 Alpha SVU3-12/12/20: Drei Achsen, zwei Stromstufen, eine eigenständige Einheit

Nicht jede Achse eines Bearbeitungszentrums zieht die gleiche Last.Die Z-Achse eines vertikalen Bearbeitungszentrums kämpft gegen die Schwerkraft mit einem schweren Spindelkopf benötigt mehr Strom als die leichtere X-Achse, die einen leeren Tisch durchquertDie Drehachse einer horizontalen Bohrmaschine, die sich unter einem Werkstück befindet, benötigt ein anderes Drehmoment als die zwei linearen Achsen, die mit schneller Durchfahrt kreisen.Die Maschinenbauer, die dies verstanden haben, haben die Antriebswahl entsprechend gewählt und die A06B-6089-H322 spiegelt genau dieses Denken wider.

SVU3-12/12/20 ist eine asymmetrische dreiachsige Einheit der FANUC-Alpha-SVU-Familie.für leichtere Alpha-Servomotoren mit geringerer Last geeignetDie N-Achse steigt auf 5,9A (20-Klasse) und bietet Platz für einen Motor mit deutlich höheren Drehmomentforderungen.Der Schrank bleibt kompakterDie Stromzuteilung der Achse entspricht den tatsächlichen Lastprofilen der Maschine.

Sande Electric lagern die A06B-6089-H322 in neuen und gebrauchten Zuständen, versenden weltweit innerhalb von 0 ¢ 3 Werktagen.

Verständnis der Alpha-SVU: eine eigenständige Architektur

Die Bezeichnung "SVU" in der Alpha-Serie von FANUC steht für Servo-Verstärker-Einheit, eine Namenskonvention, die eine kritische technische Bedeutung hat:die Einheit verfügt über einen eigenen eingebauten Geradrichter und GleichspannungsbusEs verbindet sich direkt mit eingehender dreiphasiger Wechselstromversorgung und wandelt sie intern um.und kein gemeinsamer Gleichspannungsbus muss im Antriebskabinett vorinstalliert werden, bevor dieses Gerät arbeiten kann.

Dies unterscheidet die 6089 SVU-Familie grundsätzlich von den 6079 und 6080 alpha SVM (Servo Module) -Familien.Ein SVM-Modul aus diesen Serien wie die dreiachsigen Module SVM3 muss mit einem separat installierten Stromversorgungsmodul gekoppelt werden, das die gemeinsame Gleichspannungsbussspannung bereitstellt. Die SVU nicht. Es ist eine eigenständige Installation: bringen Sie Wechselstrom zu ihm, verbinden Sie Motorkabel und Encoder-Feedback, Kabel der PWM-Schnittstelle an die CNC, und die Achse ist fertig.

Diese Architektur macht die 6089 SVU zu einer praktischen Wahl für Maschinen, bei denen eine individuelle Antriebsplatzierung an der Achse statt in einem zentralisierten Schrank wünschenswert ist.Es vereinfacht auch die Fehlerisolation: Ein SVU-Ausfall betrifft nur die von dieser Einheit angetriebenen Achsen, während ein SVM-Stromversorgungsfehler jedes Modul, das diesen Bus teilt, ausschaltet.

Der H322 im Kontext: Lesen des Dreiachsenbereichs 6089

Die 6089-Serie verwendet eine logische Nummerierungskonvention für ihre dreiachsige SVU-Aufstellung.

Der H322 befindet sich zwischen dem voll symmetrischen All-12-Klasse H321 und dem ein-12/zwei-20-Klasse H323.Seine spezifische Kombination zwei leichte Achsen und eine mittlere Achse Die N-Achse bei 5,9A ist kein "schwerer" Antrieb; sie arbeitet mit Alpha-Motoren im Bereich von β2/3000 bis α4/4000, was eher einer mittleren Primärachse als einem großen Fräskopf entspricht.

Eine Folge der asymmetrischen Stromkonfiguration ist zu beachten: Die N-Achse hat unter Last mehr Wärmeabbau als die L- und M-Achsen.Das thermische Management der Einheit Luftkühlung um die Ausgangsstufe ist für den N-Kanal wichtiger als für die anderen beidenEine gute Lüftung des Schranks und eine ausreichende Freizügigkeit um das Gerät sind wichtig, wenn die N-Achse kontinuierlich bei oder in der Nähe ihres Nennstroms von 5,9 A läuft.

Technische Spezifikation

Die nicht genutzte Achse: Was tun, wenn nicht alle drei Kanäle aktiv sind

Drei-Achsen-SVU-Einheiten werden manchmal auf Maschinen installiert, die aktiv weniger als drei Achsen durch diese Einheit verwenden.oder eine, bei der die SVU mit Ersatzkapazität ausgewählt wurde.

Wenn eine Achse nicht an einen Motor angeschlossen ist, sollte das Kabel zwischen der CNC und dem Servoverstärker für diese Achse entfernt werden.,und aScheinanschlussDer Scheinanschluss erfordert eine Kurzschaltung der Pins 8 und 10. Dies signalisiert dem Antrieb, dass der Notbremskreislauf für diesen nicht verwendeten Kanal erfüllt ist.ohne den Scheinanschluss auf einer nicht verwendeten Achse, kann die SVU beim Starten oder während des Betriebs einen Alarmzustand für diesen Kanal anzeigen, da die offene Notstoppschleife als Fehler interpretiert wird.Dies ist eine häufige Ursache für verwirrende Alarme, wenn eine 6089 SVU mit weniger aktiven Achsen als seine Kapazität installiert ist.

6089 gegen 6090: Geschwisterreihe, verschiedene Motorgenerationen

Both the 6089 alpha SVU and the 6090 SVUC series (covered separately in this catalog) are standalone servo amplifier units with built-in power supplies and PWM interfaces — architecturally they are equivalent in conceptDer Unterschied liegt in der Motorengeneration, für die sie entwickelt wurden.

Die 6090 SVUC-Serie wurde für diealpha CDie 6089 SVU richtet sich an die breitereAlpha-Seriedie Motorenfamilie, die den C-Motoren vorausging und sich mit ihnen überschneidet. Die Kompatibilitätstabellen für Motoren in der FANUC-Dokumentation zeigen die 6089 mit Motoren der Standardklassen α1 bis α4 verwendet,während die 6090 speziell auf αC-Motoren verweistIn der Praxis gibt es erhebliche Überschneidungen bei den Maschinen, die je nach Herstellungsjahr und der Motorspezifikation des OEM zum Zeitpunkt der Herstellung die eine oder andere Maschine verwendet haben können.

Bei der Beschaffung eines Ersatzteils prüfen Sie immer die Bauteilnummer der installierten Einheit (6089 gegenüber 6090) und die Motorbezeichnungen, bevor Sie den Ersatz auswählen.Die Ersetzung einer 6090 durch eine 6089 auf einer Maschine, die für die PWM-Schnittstelle Typ A der 6089 verdrahtet ist, erfordert die Bestätigung, dass die Servo-Schnittstelle der CNC.

Zustandsanmerkungen und Lagerbestand

Neue, alte A06B-6089-H322 Einheiten in Originalverpackung haben eine Lagergarantie von 12 Monaten.Dies ist die bevorzugte Wahl für Maschinen, die eine kontinuierliche Produktion unterstützen, wenn die Kosten für ungeplante Ausfallzeiten die Preisprämie für neue Lagerbestände übersteigen.

Verwendete geprüfte Einheiten werden über alle drei Achsen hinweg funktional geprüft und mit einer 3-monatigen Garantie ausgestattet.Angesichts des Alters der 6089-Serie wurden diese Einheiten in einer Zeit von 25-30 Jahren produziert.- Kontaktieren Sie uns, bevor Sie bestellen, um die Inspektionsgeschichte und Verfügbarkeit zu besprechen.

Bestellung, Zahlung und Versand

Weltweiter Versand über DHL und FedEx innerhalb0­3 ArbeitstageBei Bestellungen mit mehreren Artikeln ist der kombinierte Versand erhältlich.

Zahlungsmöglichkeiten:

• Banküberweisung (T/T)
• PayPal
• Western Union alle Bestellwerte

Die Einfuhrabgaben und die örtlichen Steuern liegen in der Verantwortung des Käufers am Bestimmungsort.

Garantie und Rückgabe

Rücksendungen für Einheiten, die beschädigt, unvollständig, nicht wie beschrieben oder bestätigt nicht funktionsfähig innerhalb4 Tage nach Eingang. Das Gerät muss mit intaktem Garantie-Etikett zurückgegeben werden. Die Rücksendung liegt in der Verantwortung des Käufers. Keine Rücksendung für falsche Bestellungen oder Umdenken.

Häufig gestellte Fragen

F1: Wie unterscheidet sich die A06B-6089-H322 (SVU3-12/12/20) von der H321 (SVU3-12/12/12), und wie weiß ich, welche meine Maschine ursprünglich verwendet hat?

A: Der H321 bietet drei identische Kanäle bei jeweils 3,0 A all-Achs-Antriebsmotoren im 12-Klassen-Strombereich. Der H322 hält L und M bei 3,0 A, erhöht jedoch N auf 5,9 A,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 WDie korrekte Identifizierungsmethode ist das Etikett auf der installierten Einheit: Die vollständige FANUC-Teilnummer einschließlich des vierstelligen Suffixes wird auf der Seite gedruckt.Die Modellplatten des Motors auf dem N-Achsenmotor im Vergleich zu den L- und M-Motoren geben an, ob auf der N-Achse ein schwererer Motor (Klasse α4/4000) oder der gleiche Leichtmotor wie die anderen verwendet wird.Wenn der N-Motor erkennbar größer ist, ist der H322 der richtige Ersatz; wenn alle drei Motoren das gleiche kleine Modell sind, war der H321 das Original.Der Bildschirm der CNC-Servoachse kann auch die Motorcodeparameter für jede Achse anzeigen, der direkt auf das Motorenmodell verweist und die aktuelle Klassenanforderung bestätigt.

F2: Die 6089 SVU hat eine eingebaute Stromversorgung. Bedeutet das, dass ich beim Austausch nichts anderes im Antriebskabinett ändern muss?

A: In den meisten Fällen, ja die H322 ist ein direkter Ersatz, der mit demselben dreiphasigen Wechselstrom-Eingang, den gleichen Motor-Stromkabeln und derselben PWM-Schnittstellenverkabelung wie das Originalgerät verbunden ist.Es müssen keine externen aiPS oder Stromversorgungsmodule berührt werden.Vor dem Einschalten müssen jedoch drei Dinge überprüft werden: ob die eingehende dreiphasige Wechselstromspannung innerhalb der 200­230V-Spezifikation für dieses Gerät liegt;dass das PWM-Schnittstellenkabel von der CNC zur SVU an beiden Enden korrekt angebracht ist (eine lose Schnittstellenverbindung kann bei Start sofort Alarm auslösen, der wie ein Fehler der Einheit aussieht, aber nicht ist)­ und daß alle nicht verwendeten Achsenkanäle mit Scheinanschlüssen mit kurzgeschalteten Pins 8 und 10 versehen sind, wenn diese Achsen nicht an Motoren angeschlossen sind.Diese drei Kontrollen decken die häufigsten Ursachen für fehlgeschlagene Startup nach einem ansonsten korrekten SVU-Austausch.

F3: Kann die A06B-6089-H322 durch die A06B-6090-H3xx-Serie aus derselben aktuellen Klasse ersetzt werden?

A: Die 6090 SVUC-Serie verwendet die gleiche PWM-Schnittstellenarchitektur Typ A und ähnliche Stromklassen.So besteht im Prinzip die elektrische Äquivalenz, aber eine direkte Substitution erfordert eine Bestätigung der Schnittstellenkompatibilität auf Steckverbinderebene.Die 6089- und 6090-Baureihen wurden für verschiedene Motorengenerationen (Alpha gegen Alpha C) entwickelt.die Parameterinstellungen in der CNC für Motorcodes und Stromgrenzwerte müssen mit dem tatsächlich angeschlossenen Motor übereinstimmen, unabhängig davon, aus welcher SVU-Baureihe die Ersatzeinheit stammt.ein 6089 H322 Ersatz ist die sauberere ähnliche WahlWenn Sie eine 6090 als Alternative in Betracht ziehen, überprüfen Sie, ob der Motorcode in den CNC-Parametern für den eigentlichen Motor geeignet ist, bevor Sie den Motor ersetzen.und bestätigen Sie, dass kein Schnittstellen-Verkabelungsadapter erforderlich ist.

F4: Nach der Installation eines Ersatzteils H322 zeigt der CNC sofort Servo-Alarm 9 (M-Achsen-Überstrom) auf der Achse aktiviert. Der M-Achsen-Motor funktionierte prima, bevor das Gerät ausfiel. Was sollte ich überprüfen?

A: Ein M-Achsen-Überstrom-Alarm beim ersten Einschalten nach dem Austausch hat meistens eine von drei Ursachen. check the M-axis motor power cable connections at the SVU output terminals — an incorrectly seated phase terminal or a terminal that was over-tightened and cracked can cause a phase-to-phase short that trips the over-current protection immediatelyZweitens überprüfen Sie, ob das M-Achsen-Encoder-Kabel mit dem M-Achsen-Feedback-Eingang der neuen SVU verbunden ist.nicht mit der L- oder N-Achse ausgetauscht . Drittens überprüfen Sie den Servoparameter des CNC für die M-Achse (Motorcode, Parameter 2020) anhand des Motorennamenplattes: Wenn der Motorcode nicht mit dem angeschlossenen Motormodell übereinstimmt,Die Einschränkung der Antriebsströmung kann unterhalb der tatsächlichen Einschränkung des Motors bei der Anfangsbeschleunigung eingestellt werden.Korrigieren Sie den Motorcode und aktivieren Sie die Achse erneut, bevor Sie feststellen, dass die Ersatzeinheit einen Fehler hat.

F5: Die 6089-Serie wird eingestellt. Gibt es ein modernes FANUC-Äquivalent, und was ist mit einem Upgrade verbunden, anstatt das gleiche für das gleiche zu ersetzen?

A: Es gibt kein direktes modernes Äquivalent die 6089 SVU-Architektur (autonome PWM-Standaloneinheit) hat keinen aktuellen FANUC-Nachfolger, der ohne umfassendere Systemänderungen ersetzt werden kann.Die modernen Alpha-i- und Beta-i-Antriebsfamilien verwenden eine FSSB-Faseroptik-Schnittstelle und benötigen für die SVM-Module einen gemeinsamen aiPS-Stromversorgungsbus.Das Upgrade von einer 6089 SVU-Installation auf eine moderne Antriebsarchitektur beinhaltet den Austausch der Servo-Schnittstellenplatine der CNC (oder der CNC selbst), die Stromversorgung des Antriebshaus ersetzt, die SVU durch einen kompatiblen FSSB- oder Beta-I-Antrieb ersetzt und möglicherweise die CNC für die neue Motor-Antriebskombination neu parametriert.Für die meisten Maschinen, die noch mit der Serie 15 laufen, 16 oder 18 CNC-Systeme, stellt dies eine vollständige Überholung der CNC- und Antriebssysteme und nicht einen Komponentenwechsel dar.Der praktischere Weg, um eine 6089-basierte Maschine in Produktion zu halten, besteht darin, ein Inventar der getesteten gebrauchten H322-Einheiten zu führenKontaktieren Sie uns, um die Verfügbarkeit von Lagerbeständen und die Beschaffung von Maschinen in großen Mengen zu besprechen, wenn Sie mehrere Maschinen dieser Art in Ihrer Anlage haben.
