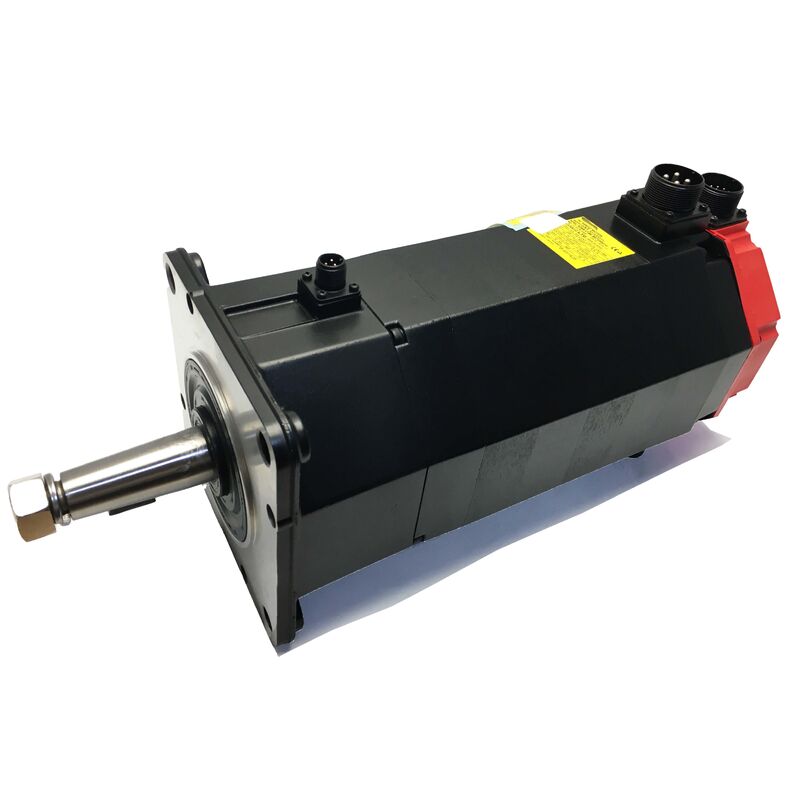

Fanuc A06B-0153-B088 AC-Servomotor
Flanschmontage, glatte Welle mit Keilnut, IP65-Schutz
Teilenummer: A06B-0153-B088
Serie: Fanuc A06B AC-Servomotor
Zustand: Neu / Überholt / Austausch verfügbar
Übersicht
Der Fanuc A06B-0153-B088 ist ein kompakter, flanschmontierter AC-Servomotor aus der Fanuc A06B-Produktlinie, der eine lange und gut dokumentierte Servicehistorie in CNC-Werkzeugmaschinen, Roboterzellen und automatisierten Produktionsanlagen aufweist.
Mit einer Dauerleistung von 0,5 kW und einem Stillstandsdrehmoment von 30 Nm liefert dieser Motor eine außergewöhnliche Leistung für seine Leistungsklasse. Das hohe Stillstandsdrehmoment macht ihn ideal für anspruchsvolle Lastbedingungen bei niedriger Drehzahl, bei denen Haltekraft und Anlaufdrehmoment entscheidend sind.
Ausgelegt für 3.000 U/min mit einer glatten Welle mit Keilnut, IP65-Gehäuseschutz und einem inkrementellen Encoder für die Regelung im geschlossenen Regelkreis eignet sich der A06B-0153-B088 hervorragend für kompakte Achsantriebe, Rundtische, Spannmechanismen und Anwendungen, die Servos mit geringem Platzbedarf für erhebliche mechanische Lasten erfordern.
Kompatibel mit Standard-Servoverstärkerspeisespannungen (191-230 VAC), die in Fanuc-Antriebsschränken in globalen Werkzeugmaschineninstallationen zu finden sind.
Wichtige Spezifikationen
| Parameter |
Wert |
| Ausgangsleistung |
0,5 kW (0,67 PS) |
| Stillstandsdrehmoment |
30 Nm |
| Dauer-Ausgangsstrom |
ca. 11 A |
| Eingangsspannung |
191 - 230 VAC |
| Maximale Drehzahl |
3.000 U/min |
| Wellentyp |
Glatte Welle mit Keilnut |
| Montage |
Flansch |
| Encoder-Typ |
Inkrementell |
| Schutzart |
IP65 |
| Ungefähres Gewicht |
0,45 kg |
Gebaut für Last, nicht nur für Geschwindigkeit
Obwohl die Nennleistung von 0,5 kW auf leichte Anwendungen hindeuten mag, zeigt das Stillstandsdrehmoment von 30 Nm, dass der Motor für erhebliche Halte- und Kraftabgabe bei niedriger Drehzahl ausgelegt ist. Dies macht ihn besonders geeignet für Positionier- und Indexieraufgaben und weniger für Hochgeschwindigkeits-Dauerachsenantriebe.
Anwendungen, die eine Positionssperre gegen externe Lasten, Widerstand gegen Rückwärtsdrehung oder die Beschleunigung moderat schwerer Mechanismen aus dem Stillstand erfordern, profitieren direkt von dieser Drehmomentcharakteristik.
Die Kombination aus hohem Stillstandsdrehmoment, moderater Drehzahlgrenze und kompakter Flanschmontage macht diesen Motor ideal für Hilfs- und Nebenachsen-Servos, einschließlich Vierter-Achsen-Rundtischen, Werkzeugwechsler-Mechanismen, Spannzylindern mit Servo-Feedback und Positionierfunktionen neben den Hauptmaschinenachsen.
Welle, Montage & Integration
Die glatte Welle mit Keilnut sorgt für eine positive mechanische Übertragung, die ein Durchrutschen bei Stoßbelastungen oder wiederholten Richtungswechseln verhindert – unerlässlich für Indexier- und Positionieranwendungen. Dieses Design vereinfacht die Installation von Riemenscheiben und Kupplungen, insbesondere für die Montage und Demontage vor Ort ohne Spezialwerkzeug.
Die Flanschmontage bietet eine steife, stirnseitige Schnittstelle, die direkt an Maschinenstrukturen oder Getriebeplatten geschraubt wird. Dieser Standardansatz gewährleistet eine präzise Ausrichtung mit den angetriebenen Komponenten, reduziert die Installationszeit und sorgt für eine konsistente mechanische Verbindung über wiederholte Demontage- und Wiedereinbauzyklen hinweg.
Encoder & Feedback
Der inkrementelle Encoder liefert kontinuierliches Wellenpositions- und Geschwindigkeitsfeedback an den Servoantrieb und ermöglicht so die Geschwindigkeits- und Positionsregelung im geschlossenen Regelkreis. Inkrementelle Encoder referenzieren die Position von einem Null- oder Markierungsimpuls beim Start, was Standardpraxis für Servo-Systeme von Maschinenachsen ist.
Beim Austausch des A06B-0153-B088 ist sicherzustellen, dass der Encoder-Typ und die Impulszahl des Ersatzmotors mit dem Original übereinstimmen. Eine Änderung der Encoder-Auflösung ohne Aktualisierung der Servo-Antriebsparameter kann die Achsenpositions-Skalierung beeinträchtigen und Alarmmeldungen wegen Encoder-Fehlern verursachen.
IP65-Schutz in der Praxis
Die IP65-Schutzart stellt sicher, dass das Motorgehäuse vollständig gegen Staub geschützt und gegen Wasserstrahlen mit geringem Druck aus jeder Richtung geschützt ist. Dies bietet ausreichenden Schutz für typische Werkzeugmaschinen- und automatisierte Zellumgebungen, einschließlich Kühlnebel, Luftreinigung, versehentliche Spritzer und allgemeine Luftverschmutzung.
Obwohl eine Stufe unter den IP67-tauchfähigen Motoren, bietet IP65 einen ausreichenden Langzeitschutz für die meisten Hilfs-Servoanwendungen. Für Installationen mit direkter Kühlmittelbelastung oder Eintauchungsrisiko sollten zusätzliche Abschirmungen oder höher bewertete Motoren in Betracht gezogen werden.
Kompatibilität & Anwendungskontext
Der Eingangsspannungsbereich von 191-230 VAC entspricht den Standard-Gleichspannungsbussen von Fanuc-Servoverstärkern, wodurch dieser Motor mit Fanuc-Servosystemen kompatibel ist. Für Ersatz- und Nachrüstprojekte ist die Kompatibilität der Ausgangsstromkapazität des Servoverstärkers mit dem Dauerstrombedarf von ca. 11 A zu überprüfen und sicherzustellen, dass die Motor-Typ-Parameter im Antrieb vor der Inbetriebnahme korrekt eingestellt sind.
Aufgrund seiner kompakten Größe und moderaten Leistungsklasse wird der A06B-0153-B088 oft in kritischen Nebenachsen-Rollen eingesetzt, bei denen ein Ausfall die Maschinenverfügbarkeit erheblich beeinträchtigt. Die Bevorratung eines geprüften Ersatzteils wird für Produktionsanlagen empfohlen, die auf diesen Motortyp für kritische Anwendungen angewiesen sind.
Häufig gestellte Fragen
F1: Mit welchem Antrieb oder Verstärker ist dieser Motor konzipiert?
Der A06B-0153-B088 ist für die Verwendung mit Fanuc-Servoverstärkermodulen im A06B-Produkt-Ökosystem konzipiert. Der Verstärker muss den Eingangsspannungsbereich des Motors von 191-230 VAC unterstützen und in der Lage sein, einen Dauerstrom von ca. 11 A zu liefern. Überprüfen Sie immer, ob der Motor-Typ-Parameter des Servoantriebs korrekt konfiguriert ist, bevor die Achse unter Last betrieben wird.
F2: Warum ist das Stillstandsdrehmoment im Verhältnis zur Ausgangsleistung so hoch?
Stillstandsdrehmoment und Dauerleistung sind unterschiedliche Messungen. Das Stillstandsdrehmoment wird bei Null-Drehzahl gemessen und spiegelt die maximale Kraftabgabe im Stillstand wider, während die Dauerleistung die Drehzahl und die thermischen Grenzen des Dauerbetriebs berücksichtigt. Ein hohes Verhältnis von Stillstandsdrehmoment zu Leistung deutet auf eine Designoptimierung für Haltekraft, Positionssperre und Betätigung bei niedriger Drehzahl hin, anstatt auf schnelles Dauerlaufen.
F3: Was bietet eine Welle mit Keilnut gegenüber einer glatten Welle?
Eine Welle mit Keilnut sorgt für eine positive mechanische Verbindung zwischen Motor und angetriebenem Bauteil, die bei Drehmomentschocks oder wiederholten Umkehrungen nicht rutschen kann. Für Indexier- und Positionieranwendungen mit häufigen Lastrichtungswechseln bietet dies erhebliche Zuverlässigkeitsvorteile gegenüber glatten Wellenkupplungen, die vollständig auf Klemmkraft beruhen.
F4: Reicht IP65 für eine Installation mit Kühlmitteleinwirkung aus?
IP65 bietet vollen Staubschutz und Widerstand gegen Wasserstrahlen mit geringem Druck, was die meisten versehentlichen Kühlmitteleinwirkungen in Werkzeugmaschinenumgebungen abdeckt. Für Standorte mit direktem Hochdruck-Kühlmittelspray oder regelmäßigem Eintauchungsrisiko sind Motoren mit IP67 oder höherer Schutzart besser geeignet. Bewerten Sie die Motorposition und die lokale Abschirmung während der Installationsplanung.
F5: Was sollte ich beim Kauf eines gebrauchten A06B-0153-B088 beachten?
Messen Sie den dreiphasigen Wicklungswiderstand über alle Phasen auf ausgeglichene Werte. Prüfen Sie den Isolationswiderstand der Wicklungen zur Erde. Drehen Sie die Welle von Hand, um den Zustand der Lager zu beurteilen, und stellen Sie sicher, dass die Keilnut unbeschädigt ist. Untersuchen Sie den Encoder-Stecker und die Kabeldurchführung auf Integrität. Bei Einheiten mit unbekannter Servicehistorie führen Sie eine Prüfstandsprüfung durch, einschließlich der Überprüfung des Encoder-Signals und eines Leerlauf-Hochlaufs auf Nenndrehzahl vor der Installation.
