A06B-0146-B075 Fanuc Wechselstromservomotor A06B0146B075 AO6B-OI46-BO75

Fanuc A06B-0146-B075 | ALPHA Serie AC-Servomotor a22/1500 — IP65, Glatte Welle

Teilenummer: A06B-0146-B075

Serie: ALPHA AC-Servomotor

Modell: a22 / 1500

Wellenvarianten: Glatt gerade (#7000) / Mit Keilnut gerade (#7008)

Zustand: Neu / Überholt / Austausch verfügbar

Übersicht

Der Fanuc A06B-0146-B075 ist ein mittelgroßer AC-Servomotor der ALPHA-Serie — Modell a22/1500 — gebaut für die Art von anhaltender, drehmomentintensiver Achsarbeit, die kleine bis mittelgroße CNC-Werkzeugmaschinen erfordern.

Mit 22 Nm Dauerdrehmoment und 3,8 kW Leistung ist dies kein leichtgewichtiger Positioniermotor. Er wurde entwickelt, um echte mechanische Lasten anzutreiben: große Kugelgewindetriebe, schwere Schlitten und Achsen, bei denen die Schnittkräfte erheblich sind und das Servosystem die Vorschubgenauigkeit halten muss, ohne unter Last zu wackeln.

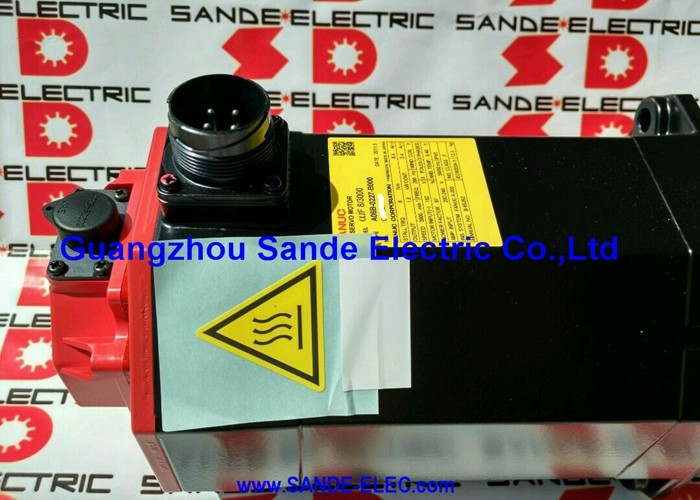

Die rote Endkappe ist das Markenzeichen der ALPHA-Generation, und der a22/1500 mit dieser Kappe war ein vertrauter Anblick an den Achsantrieben von vertikalen Bearbeitungszentren, Drehzentren und Fräsplattformen während der Zeit, in der diese Motorenserie aktiv produziert wurde.

Er läuft mit maximal 1.500 U/min — eine bewusste Designentscheidung für niedrige Geschwindigkeit und hohes Drehmoment — und arbeitet mit einer dreiphasigen 157-V-Versorgung bei 100 Hz, wobei er unter Nennlast 19 A zieht.

Ein praktisches Detail, das man im Voraus wissen sollte: Der A06B-0146-B075 wurde unter derselben Basis-Teilenummer in zwei Wellenkonfigurationen produziert.

Das #7000 Suffix bezeichnet eine glatte gerade Welle ohne Keilnut, und das #7008 Suffix bezeichnet eine gerade Welle mit Keilnut.

Beide sind elektrisch und mechanisch in jeder anderen Hinsicht derselbe Motor — die Wellenvariante ist der einzige Unterschied, aber sie ist entscheidend, wenn ein Ersatzteil bestellt oder eine Kupplung spezifiziert wird.

Schlüsselspezifikationen

Hohes Drehmoment bei moderater Geschwindigkeit — die Designphilosophie des a22

Der a22/1500 nimmt einen bestimmten Platz in der ALPHA-Motorhierarchie ein. Die Drehmomentbewertung ist die entscheidende Zahl — 22 Nm Dauerleistung platziert ihn weit über den AC12-Familienmotoren und in einen Bereich, in dem erwartet wird, dass der Motor wirklich schwere mechanische Lasten bewegt und steuert.

Die 1.500 U/min Obergrenze ist der Kompromiss, der diese Drehmomentdichte in einem handhabbaren Rahmengröße ermöglicht: Das elektromagnetische Design priorisiert die Kraftproduktion gegenüber der Rotationsgeschwindigkeit.

Für Werkzeugmaschinenanwendungen übersetzt sich dies direkt in Achsfähigkeit. Ein Motor dieser Klasse kann programmierte Vorschubgeschwindigkeiten unter voller Schnittlast bei einem großen Plan- oder einem schweren Schruppschnitt beibehalten, wo ein Motor mit geringerem Drehmoment Geschwindigkeitsabfall oder Stromgrenzen zeigen würde.

Der kontinuierliche Stromverbrauch von 19 A spiegelt diese Drehmomentleistung wider — die Auswahl des Servo-Verstärkers und die Kabeldimensionierung müssen beide auf diese Bewertung abgestimmt sein und nicht von einem leichteren Motor derselben Familie heruntergeschätzt werden.

Bei 100 Hz Nennfrequenz und 157 V sind die Parameter des Antriebssystems für diesen Motor spezifisch.

Sie werden nicht mit den AC12 oder anderen a22-Varianten geteilt, die mit anderen Geschwindigkeitsbewertungen laufen. Dies ist wichtig bei der Inbetriebnahme eines Ersatzteils: Der Motor-Typ-Parameter des Servo-Verstärkers muss exakt mit der Spezifikation des a22/1500 übereinstimmen.

Wellenvarianten: Glatt vs. Mit Keilnut

Der A06B-0146-B075 wurde in zwei Wellenkonfigurationen produziert, und beide sind noch im Umlauf:

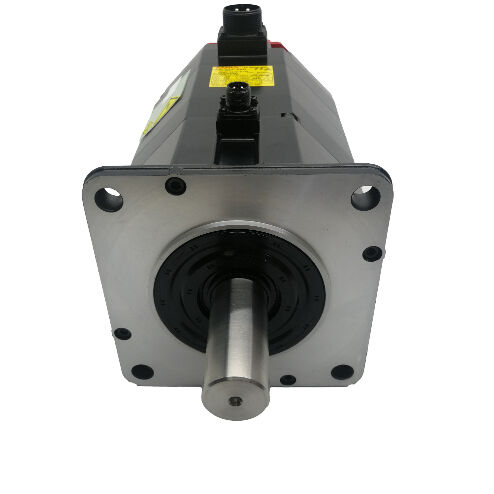

#7000 — Glatte gerade Welle: Keine Keilnut. Das Drehmoment wird ausschließlich durch die Klemmkraft der Kupplung übertragen. Geeignet für Präzisions-Servokupplungen (Balgen-, Klauen- oder Scheibentyp), bei denen Konzentrizität und spielfreie Verbindung Priorität haben und bei denen das Lastprofil keine starken Stöße oder anhaltenden Hochdrehmomentumkehrungen beinhaltet.

#7008 — Gerade Welle mit Keilnut: Enthält eine standardmäßige Keilnut, die in die Welle gefräst ist.

Die Keilnut sorgt für einen positiven mechanischen Antrieb, der Schlupf unter Stoßbelastung und wiederholten Richtungswechseln widersteht — wichtig für Riemenantriebe, Riemenscheibenmontagen oder jeden Antrieb, bei dem die Kupplung keine vollständige Drehmomentübertragung allein durch Klemmkraft gewährleisten kann.

Bei der Bestellung eines Ersatzmotors ist es unerlässlich, vor der Beschaffung zu identifizieren, welche Wellenvariante an der Maschine verbaut ist.

Die Montage eines Motors mit glatter Welle an einer für eine Welle mit Keilnut vorgesehenen Stelle — oder umgekehrt — erfordert entweder eine neue Kupplung oder eine Wellenmodifikation, was beides Zeit und Kosten für einen eigentlich unkomplizierten Austausch hinzufügt.

IP65-Abdichtung

Die IP65-Bewertung des a22/1500 bietet vollen Staubschutz und Widerstand gegen gerichtete Niederdruckwasserstrahlen.

Im Kontext einer CNC-Werkzeugmaschinenumgebung deckt dies Kühlnebel, versehentliche Spritzer von Schneidvorgängen und die Reinigung mit Druckluft ab — die täglichen Expositionsbedingungen, denen Servomotoren an produktiven Maschinen kontinuierlich ausgesetzt sind.

IP65 ist eine Stufe unter der IP67-Bewertung, die bei vollständig tauchfähigen ALPHA-Varianten zu finden ist.

Für die meisten Achsantriebspositionen an einem Standard-Bearbeitungszentrum ist IP65 ausreichend. Wenn der Motoraufstellungsort direktem Kühlmittelstrom ausgesetzt ist oder sich in einem Bereich befindet, in dem sich Kühlmittel ansammeln kann, ist es ratsam zu prüfen, ob die Installation eine zusätzliche Abschirmung erfordert oder ob eine IP67-Variante die bessere langfristige Wahl wäre.

Antriebs- und Steuerkompatibilität

Der A06B-0146-B075 funktioniert mit Fanuc ALPHA-Serien Servo-Verstärkern — SVM- und SVU-Modulen — und ist kompatibel mit den Fanuc CNC-Steuerungsgenerationen, die parallel zu dieser Motorenserie aktuell waren, einschließlich der Plattformen der Serien 0, 0i, 16, 18 und 21.

Bei 19 A Nennstrom muss das Verstärkermodul so spezifiziert sein, dass es diese Last bewältigen kann. Die Kombination des a22/1500 mit einem unterdimensionierten Verstärker ist ein zuverlässiger Weg, um unter normalen Schnittbedingungen anhaltende Überstromfehler zu erzeugen.

Für Nachrüstungs- und Reparaturprojekte bestätigen Sie den Typ des Feedback-Geräts am installierten Motor und stellen Sie sicher, dass die Servo-Antriebsparameter den korrekten Motortyp-Code, die maximale Geschwindigkeit und die Encoder-Spezifikation vor der Achsinbetriebnahme widerspiegeln.

Hinweise zur Beschaffung und Inspektion

Sowohl die Wellenvarianten #7000 als auch #7008 des A06B-0146-B075 sind auf dem Markt für überholte und gebrauchte Servomotoren erhältlich. Bei der Bewertung eines gebrauchten Geräts beginnen Sie mit der Welle — prüfen Sie auf Verschleiß, Reibung an der Keilnut bei #7008-Varianten und Anzeichen von Kupplungsaufprallschäden am Wellenende. Messen Sie den dreiphasigen Wicklungswiderstand auf Gleichmäßigkeit und testen Sie den Isolationswiderstand gegen Erde.

Inspizieren Sie die IP65-Wellenabdichtung auf Verhärtung oder Rissbildung, insbesondere bei Motoren mit langer Servicehistorie in feuchten Umgebungen. Drehen Sie die Welle von Hand, um Lagerrauhigkeit zu spüren, und überprüfen Sie, ob der Encoder-Stecker und der Kabelausgang unbeschädigt sind, bevor Sie mit der Installation fortfahren.

FAQ

F1: Was ist der Unterschied zwischen den Varianten A06B-0146-B075 #7000 und #7008?

Der einzige Unterschied ist die Wellenkonfiguration. Die #7000 hat eine glatte gerade Welle ohne Keilnut; die #7008 hat eine gerade Welle mit Keilnut. Elektrisch und mechanisch sind sie in jeder anderen Hinsicht identisch — gleiche Drehmomentbewertung, gleicher Stromverbrauch, gleicher Encoder, gleiche Montage.

Bevor Sie einen Ersatz bestellen, bestätigen Sie, welche Wellenvariante an der Maschine verbaut ist, um eine Kupplungsfehlanpassung bei Ankunft zu vermeiden.

F2: Welcher Servo-Antrieb ist mit diesem Motor kompatibel, und ist die Nennstromstärke von 19 A für die Auswahl wichtig?

Ja — die Nennstromstärke von 19 A ist eine zwingende Voraussetzung für die Auswahl des Verstärkers. Der Motor ist für Fanuc ALPHA-Serien Servo-Verstärker (SVM/SVU-Module) in Verbindung mit CNC-Steuerungen der Serien 0, 0i, 16, 18 oder 21 ausgelegt.

Das Verstärkermodul muss für die Lieferung von 19 A Dauerleistung ausgelegt sein. Ein unterdimensioniertes Modul geht unter normaler Achslast in die Stromgrenze und erzeugt thermische oder Überstromfehler während des Schneidens.

F3: Warum läuft der a22/1500 mit einer niedrigeren Maximalgeschwindigkeit als kleinere ALPHA-Motoren?

Der a22/1500 ist für Drehmomentdichte optimiert, nicht für maximale Geschwindigkeit. Die Erzeugung von 22 Nm Dauerdrehmoment in einer praktischen Rahmengröße erfordert ein elektromagnetisches Design, das die Kraftabgabe bei niedriger Geschwindigkeit priorisiert. Die 1.500 U/min Obergrenze ist das direkte Ergebnis dieser Designpriorität.

Für Achsen, die hohe Verfahrgeschwindigkeiten bei leichteren Lasten benötigen, ist ein kleinerer, schnellerer Motor aus der ALPHA-Familie die richtige Wahl — aber für Achsantriebe mit hoher Last ist das drehmomentorientierte Design des a22/1500 die richtige Spezifikation.

F4: Dieser Motor hat keine Bremse — ist das eine Einschränkung für bestimmte Anwendungen?

Für horizontale Achsen und Anwendungen, bei denen der Servo-Antrieb im Ruhezustand eine aktive Drehmomenthaltung aufrechterhält, ist keine Bremse erforderlich und die einfachere Installation ist ein Vorteil.

Für vertikale Achsen, die erhebliches Werkstück- oder Tischgewicht tragen, ist ein Motor ohne integrierte Bremse vollständig auf den Antrieb zur Positionshaltung angewiesen — was bei Not-Aus-, Servo-Alarm- oder Stromausfallereignissen ein Risiko darstellt. In diesen Fällen sollte eine Bremsvariante spezifiziert werden. Der A06B-0146-B075 ist nicht als direkter Ersatz an einer schwerkraftbelasteten vertikalen Achse geeignet, ohne die Achshaltestrategie zu bewerten.

F5: Der von mir entfernte Motor hat eine Welle mit Keilnut, aber ich kann nur einen Ersatz mit glatter Welle finden — kann ich ihn anpassen?

Technisch gesehen kann ein Motor mit glatter Welle in einer Anwendung mit Keilnut verwendet werden, wenn die Kupplung auf einen reinen Klemmtyp umgerüstet wird und die Drehmomentübertragungsanforderungen innerhalb der Nennkapazität der Kupplung liegen. Dies ist jedoch nur dann angemessen, wenn das Lastprofil keine Stoßbelastungen oder häufigen Hochdrehmomentumkehrungen beinhaltet, die im Laufe der Zeit zu Kupplungsrutschen führen könnten.

Die sauberere Lösung ist die Beschaffung der richtigen #7008 Wellenvariante. Die Modifikation der Welle vor Ort, um eine Keilnut hinzuzufügen, wird ohne spezialisierte Bearbeitung zur Aufrechterhaltung des Rundlaufs und der Wellenintegrität nicht empfohlen.
