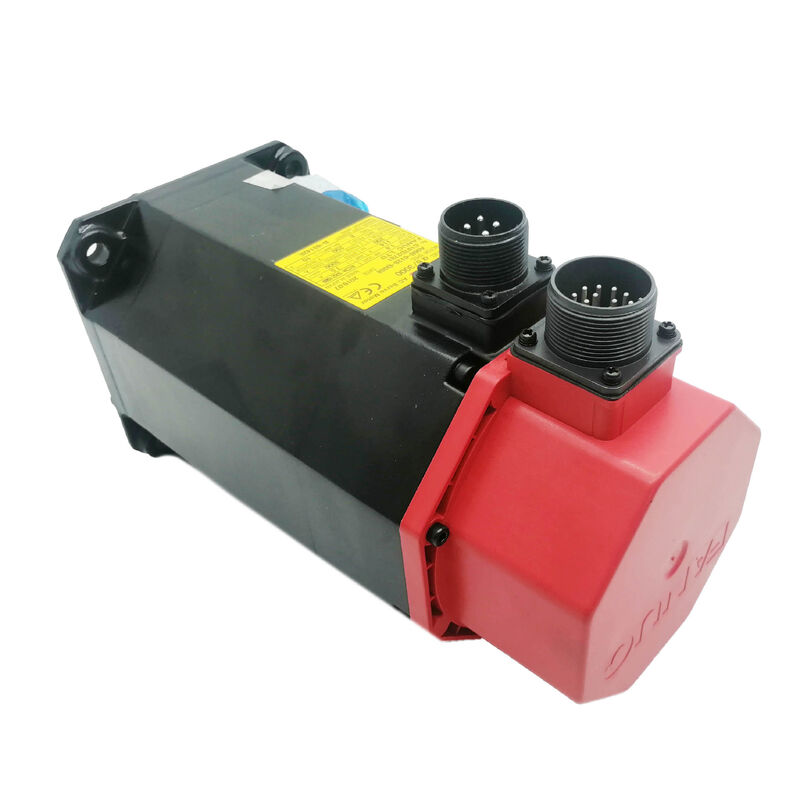

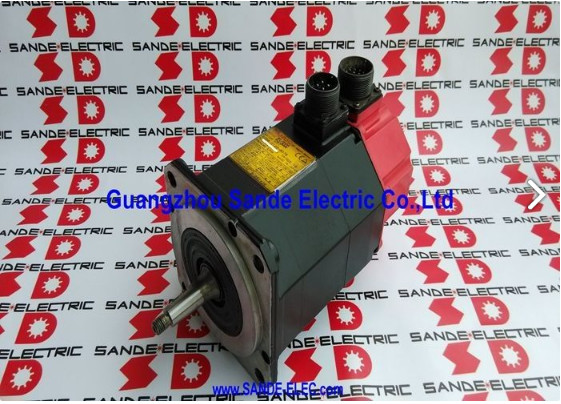

A06B-0143-B075 Fanuc Wechselstromservomotor A06B0143B075 AO6B-OI43-BO75

Fanuc A06B-0143-B075 | AC-Servomotor der Alpha-Serie A12/3000 – 2,8 kW, 12 Nm Stall, 3000 U/min, 12 A, Alpha A64 Absolutwertgeber, CNC 16i / 18i / 21i

Überblick

DerFanuc A06B-0143-B075ist der A12/3000 in Fanucs ursprünglicher Alpha-Motorenserie – ein 2,8-kW-Servomotor mit 3000 U/min, der über ein Jahrzehnt lang ein Eckpfeiler mittelgroßer CNC-Bearbeitungszentren und Drehzentrumsachsendesigns war. Bei Maschinen, die mit den 16i/18i/21i-Steuerungen ausgestattet sind, wurde dieser Motor routinemäßig für X-, Y- und Z-Achsen im mittleren Lastbereich spezifiziert, und das Ergebnis ist eine riesige installierte Basis, die auch heute noch Wartungsunterstützung erfordert.

Die Alpha-Serie selbst steht in der Produktgeschichte von Fanuc zwischen den älteren Motoren der S-Serie und der späteren Alpha-i-Generation. Es führte den Absolutwertgeber Alpha A64 als Standard-Feedback-Gerät ein und brachte damit die No-Homing-Startfunktion in eine Weise in den Mainstream der Fanuc-Servosysteme, wie es die Inkrementalkodierer der S-Serie nie konnten.

Mit 65.536 Zählimpulsen pro Umdrehung bietet der A64-Encoder eine Positionierungsauflösung, die die mechanische Wiederholgenauigkeit jeder Kugelumlaufspindelbaugruppe deutlich übertrifft und sicherstellt, dass der Encoder niemals der limitierende Faktor für die Achsgenauigkeit ist.

Mit einem Haltedrehmoment von 12 Nm, das bis zu 3.000 U/min bereitgestellt wird, bewältigt die A12/3000 den gesamten Bereich der Achsaufgaben, die ein Bearbeitungszentrum mittlerer Größe erfordert – der Eilgang mit 3.000 U/min ist schnell genug für eine praktische schnelle Positionierung, während das Drehmomentbudget von 12 Nm den Motor durch mittelschwere Schneidzyklen unterstützt, ohne dass der Servoverstärker in den Bereich der Strombegrenzung gerät. Aus diesem Grund haben sich Maschinenbauer der 16i/18i-Ära so umfassend für diese Motorenfamilie entschieden: Sie lieferte über den gesamten Betriebsbereich eine ausreichende Leistung, ohne dass ein Verstärker der nächsten Größe erforderlich war.

Wichtige Spezifikationen

Der Alpha A64 Encoder

Als die Alpha-Motorenserie auf den Markt kam, stellte der A64 einen großen Schritt in der Servorückführung für den Mainstream-Werkzeugmaschinenmarkt von Fanuc dar.

Die „64“ bezieht sich auf 64K – 65.536 absolute Positionszählungen pro Umdrehung von einem Single-Turn-Absolutwertgeber.

Damals handelte es sich hierbei um eine erhebliche Auflösungsverbesserung gegenüber den 2500P-Inkrementalgebern, die bei früheren Motoren der S-Serie üblich waren, und sie lieferten absolute Positionsdaten, die den Maschinenstart ohne Referenzrückführung zu einem praktischen Standard und nicht zu einer Premium-Option machten.

Das vollständige Teilenummernsuffix B075 kodiert den spezifischen Encoder und Wellentyp: „B0“ (keine Bremse), „75“ (Alpha A64-Encoder, glatte Welle).

Der Motor ist auch als B175 (A64-Encoder, Bremse montiert) und B077/B084/B088 (gleicher Motorkörper mit moderneren Encodertypen, was die Kompatibilität mit neueren Verstärkergenerationen ermöglicht) erhältlich.

Der physische Motorkörper – Rahmen, Wicklungen, Welle, Lager – ist bei diesen Varianten identisch, weshalb Umbauten vom Encodertyp bei dieser Motorfamilie eine etablierte Wartungspraxis sind.

Alpha vs. Alpha i: Betrieb in einem Legacy-System

Der A06B-0143-B075 gehört zur ursprünglichen Alpha-Motorengeneration, nicht zum Alpha i (abgesehen von der Verwirrung um das Suffix B075/B077 – die Bezeichnung der Teilenummer „075“ stammt aus der Zeit vor der Benennung der Alpha-i-Generation).

Dieser Motor basiert auf der ursprünglichen Alpha-SVM-Verstärkerarchitektur und nutzt das serielle Datenprotokoll des A64-Encoders und die Verstärkerschnittstelle der SVM-Familien A06B-6079 / A06B-6096.

Maschinen mit 16i/18i/21i-Steuerungen und diesen Original-Alpha-Verstärkern sind die natürliche Heimat des A06B-0143-B075.

Die Kombination ist vollständig validiert, verfügt über jahrzehntelange Praxiserfahrung und liefert weiterhin die Bewegungssteuerungsleistung, die diese Maschinen produktiv gemacht hat. Der Austausch eines A06B-0143-B075 in diesem System ist unkompliziert – anpassen, Parameter überprüfen, Referenz zurückgeben, Leistung bestätigen.

Wartungsrealität für Motoren der Alpha-Generation

Motoren der Alpha-Serie dieser Spezifikation sind im Einsatz mittlerweile häufig über 20 Jahre alt.

Lagerverschleiß ist der häufigste Grund für einen Austausch oder eine Überholung. Die Kombination aus jahrelanger thermischer Belastung, Vibrationen und manchmal geringfügiger Schmierung führt schließlich zu Lagergeräuschen, erhöhter Betriebstemperatur und Positionsgeräuschsymptomen, die der Servokreis als Störungen interpretiert.

Durch den kompletten Ausbau, die Reinigung und den Lageraustausch erhält ein mechanisch einwandfreier Motor wieder eine Leistung wie neu, ohne dass die Kosten für eine neue Einheit anfallen.

Der Ausfall eines Encoders ist das zweithäufigste Serviceereignis.

Das Lager und das optische System des A64-Encoders haben eine begrenzte Lebensdauer, und ein Motor mit einem ausgefallenen Encoder erfordert entweder einen Encoderaustausch (Wiederherstellung der ursprünglichen B075-Spezifikation) oder ein Encoder-Upgrade (Umrüstung auf einen neueren Typ zur Kompatibilität mit einem modernisierten Verstärker). Beide Wege sind etabliert und werden von auf Fanuc spezialisierten Serviceunternehmen gut unterstützt.

FAQ

F1: Erfordert der A06B-0143-B075 bei jedem Start eine Referenzrückführung oder behält der Absolutwertgeber seine Position bei?

Der Absolutwertgeber Alpha A64 behält seine Position auch nach dem Ausschalten bei, sofern die Batterie des Servoverstärkers in Ordnung ist. Die Batterie hält den Multiturn-Zähler im SRAM des Verstärkers beim Ausschalten der Maschine aufrecht.

Beim Einschalten mit einer gesunden Batterie liest die CNC die gespeicherte Position und die Achse ist ohne Referenzrückkehr bewegungsbereit.

Wenn die Batterie erschöpft ist (BAT-Alarm), gehen die Positionsdaten verloren und nach dem Batteriewechsel ist eine Referenzrückführung erforderlich.

F2: Kann der A06B-0143-B075 (Alpha) mit einem SVM-Verstärker A06B-6114 (Alpha i) arbeiten?

Alpha-Motoren und Alpha i-Verstärker wurden mit Rückwärtskompatibilitätsbestimmungen entwickelt, dies ist jedoch kein Plug-and-Play-Ersatz. Die Kompatibilität hängt von der jeweiligen A06B-6114-Verstärkerversion und dem unterstützten Encoder-Kommunikationsprotokoll ab.

Fanuc veröffentlicht Kompatibilitätstabellen in den Starthandbüchern für Alpha-i-Verstärker. Lesen Sie diese, bevor Sie versuchen, Alpha-Motoren mit Alpha-i-Verstärkern zu koppeln.

Die Parametereinstellungen für Motortyp und Encodertyp in der CNC müssen mit der jeweils verwendeten Kombination übereinstimmen.

F3: Der B075 hat keine Bremse. Welche Maschinenbedingungen machen stattdessen den B175 (mit Bremse) erforderlich?

Eine Haltebremse ist erforderlich, wenn die Achse bei abgeschaltetem Servo oder bei einem Notstopp stationär bleiben muss und die Achse sonst durch Schwerkraft oder mechanische Kräfte bewegt würde.

Der häufigste Fall ist eine vertikal ausgerichtete Achse (Z-Achse auf einem vertikalen Bearbeitungszentrum, einem Kniefräser, einem Portal) ohne mechanisches Gegengewicht.

Bei horizontalen Achsen, bei denen Reibung und das mechanische System unerwünschte Bewegungen beim Abschalten des Servos verhindern, ist der B075 ohne Bremse geeignet und vermeidet das zusätzliche Gewicht und die Verkabelungskomplexität der Bremsvariante.

F4: Wie verhält sich das Stillstandsdrehmoment von 12 Nm zum kontinuierlichen sicheren Betriebsbereich des Motors in einem echten Schneidzyklus?

Das Stillstandsdrehmoment ist das Dauerdrehmoment, das der Motor bei Drehzahl Null unbegrenzt aufrechterhalten kann, ohne die thermischen Grenzen zu überschreiten – es handelt sich um die thermische Belastung im ungünstigsten Fall.

In einem echten Schneidzyklus wechselt der Motor zwischen Eilgängen mit hoher Geschwindigkeit und niedrigem Drehmoment und Schneiddurchgängen mit mittlerer Geschwindigkeit und mittlerem Drehmoment, wobei das durchschnittliche Drehmoment deutlich unter dem Stillstandswert liegt.

Der dauerhaft sichere Betriebsbereich erweitert sich bei höheren Drehzahlen durch eine verbesserte Motorbelüftung und den sinkenden Drehmomentbedarf.

Der SVM-Verstärker sorgt durch seine Strombegrenzung für einen thermischen Schutz und verhindert so einen anhaltenden Betrieb mit Stillstandsdrehmoment über längere Zeiträume im tatsächlichen Betriebszyklus des Motors.

F5: Welche Wellenkupplung ist für die glatte (keine Keilnut) gerade Welle des B075 geeignet?

Für eine glatte Welle ist eine Schrumpfbohrungskupplung oder eine Klemmnabe (geteilte Nabe mit Klemmschraube, spielfreie Lamellenkupplung mit Klemmbohrung) der richtige Ansatz.

Diese Kupplungstypen übertragen das Drehmoment vollständig durch die Klemmkraft gegen die Wellenoberfläche – es ist keine mechanische Passfeder erforderlich.

Vor der Montage der Kupplung muss die Wellenoberfläche sauber, unbeschädigt und frei von Graten sein.

Wenn die Originalkupplung der Maschine über eine Keilnut für einen Keil verfügt, muss es sich beim Motor um die Variante mit Passfeder handeln. Versuchen Sie nicht, eine Passfederkupplung auf einer glatten Welle zu verwenden; die Passfederkontaktfläche fehlt und die Kupplung rutscht unter Last.
