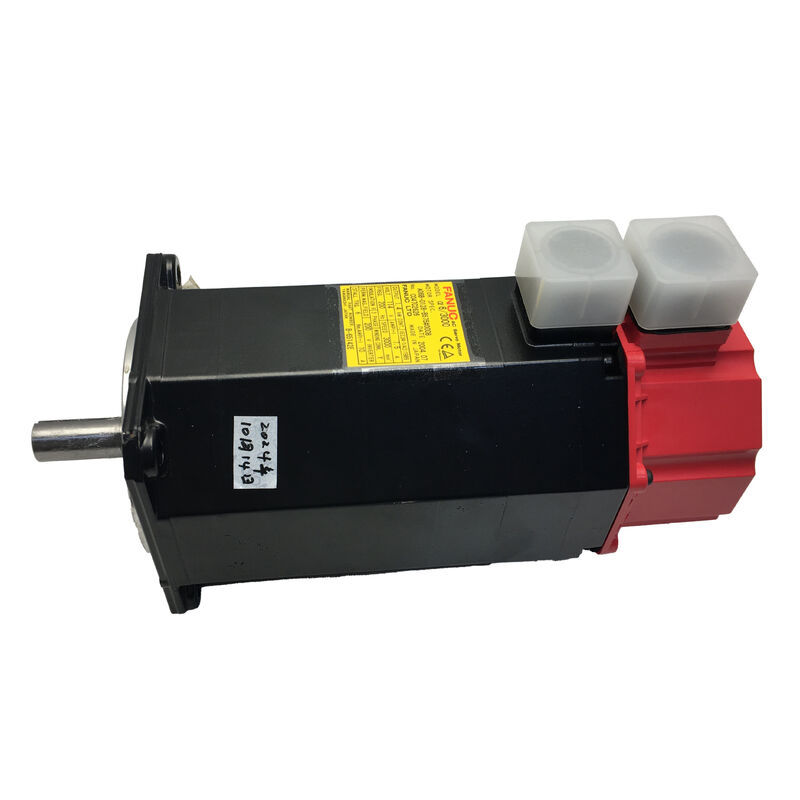

Fanuc A06B-0141-B075 AC-Servomotor
Teilenummer: A06B-0141-B075
Serie: ALPHA AC-Servomotor
Modell: AC12 / 2000
Zustand: Neu / Überholt / Austausch verfügbar
Produktübersicht
Der Fanuc A06B-0141-B075 ist ein Hochleistungs-AC-Servomotor aus der ALPHA-Serie von Fanuc, speziell das Modell AC12/2000. Erkennbar an seiner charakteristischen roten Endkappe, liefert dieser Motor präzise Bewegungssteuerung für kleine bis mittelgroße CNC-Werkzeugmaschinen. Er bietet eine optimale Balance zwischen kompaktem Design und kontinuierlicher Drehmomentabgabe, was ihn ideal für Fräsmaschinen, Drehmaschinen und Bearbeitungszentren macht, die eine konsistente, wiederholbare Achsenleistung erfordern.
Technische Spezifikationen
| Parameter |
Wert |
| Nennleistung |
2,1 kW |
| Dauerdrehmoment |
12 Nm |
| Nennstrom |
8,8 A |
| Phasen |
3-phasig |
| Nennspannung |
155 V |
| Nennfrequenz |
133 Hz |
| Maximalgeschwindigkeit |
2.000 U/min |
| Wellenkonfiguration |
Gerade (ohne Keilnut) |
| Bremse |
Keine |
| Schutzart |
IP67 |
| Farbe der Endkappe |
Rot (ALPHA Generation) |
Design- und Konstruktionsmerkmale
Der für Zuverlässigkeit in der Produktion entwickelte AC12/2000-Motor arbeitet mit einer maximalen Drehzahl von 2.000 U/min und eignet sich daher gut für direkt gekoppelte Kugelgewindetriebe und konturierungsabhängige Achsen mit kritischer Vorschubgeschwindigkeit. Die Dauerdrehmomentbewertung von 12 Nm gewährleistet eine hohe Achssteifigkeit unter Last, ohne dass überdimensionierte Antriebshardware erforderlich ist.
Die werkseitig angebrachte IP67-Abdichtung bietet überlegenen Schutz gegen vorübergehendes Eintauchen, wobei Wellendichtungen, Steckereingänge und das Motorgehäuse so ausgelegt sind, dass sie rauen Umgebungen standhalten. Dies verlängert die Serviceintervalle bei stark gekühlten Anwendungen, bei denen Standardmotoren eine vorzeitige Lagerkontamination oder Wicklungsdegradation aufweisen würden.
Das bremsefreie Design vereinfacht die Verkabelung und reduziert das Gesamtgewicht des Motors, wodurch er sich für horizontale Achsen oder Anwendungen eignet, bei denen der Servoantrieb die Position durch aktive Drehmomentregelung hält.
Kompatibilität und Anwendungen
Der A06B-0141-B075 wird mit Servoantrieben der Fanuc ALPHA-Serie (SVM/SVU-Module) kombiniert und ist mit Fanuc 0, 0i, 16, 18, 21 und verwandten CNC-Steuerungsplattformen kompatibel, abhängig von der Antriebskonfiguration.
Dieser Motor wird häufig für Achsvorschübe (X, Y oder Z) auf kleinen vertikalen Bearbeitungszentren, Drehzentren und Drahterodiermaschinen verwendet. Er war Standard auf der Fanuc RoboDrill-Plattform und bei Drittanbietern, die Fanuc-Antriebsstränge verwenden.
Wichtig: Verifizieren Sie bei der Beschaffung von Ersatzteilen den Typ des Feedback-Geräts (Pulsecoder-Modell) und die Pinbelegung des Steckers mit Ihrem vorhandenen Motor, da Varianten innerhalb der 0141-Familie unterschiedliche Encoder-Spezifikationen aufweisen können, die die Antriebsparameter beeinflussen.
Bedeutung in der Industrie
Ältere CNC-Maschinen mit Fanuc ALPHA-Antrieben bleiben weltweit produktive Vermögenswerte in Fertigungsanlagen. Der A06B-0141-B075 verfügt über umfangreiche Dokumentation und Servicehistorie, wobei überholte und gebrauchte Einheiten aktiv auf dem industriellen MRO-Markt zirkulieren.
Seine einfache Konstruktion – bremsefrei, IP67-geschützt, Standard-Geradwelle – erleichtert Wartung, Wicklung und Austausch ohne größere mechanische Modifikationen. Die Bevorratung eines Ersatz-A06B-0141-B075 ist eine praktische Strategie zur Minimierung ungeplanter Ausfallzeiten in Werkstätten, die ältere Fanuc-ausgestattete Maschinen betreiben.
Häufig gestellte Fragen
Welcher Servoantrieb ist mit dem Fanuc A06B-0141-B075 kompatibel?
Dieser Motor ist für den Einsatz mit Servo-Verstärkern der Fanuc ALPHA-Serie (SVM- oder SVU-Module) konzipiert. Die Kompatibilität hängt von der spezifischen CNC-Steuerungsgeneration ab – typischerweise Fanuc Serie 0, 0i, 16, 18 oder 21 Systeme. Bestätigen Sie immer, dass die Motoreinstellungsparameter des Antriebs mit den AC12/2000-Nennwerten übereinstimmen, bevor Sie ihn in Betrieb nehmen.
Enthält der A06B-0141-B075 einen Encoder und welche Art ist es?
Ja. Motoren der ALPHA-Serie werden mit einem integrierten Pulsecoder (Encoder) am Heck geliefert. Die spezifische Pulsecoder-Variante bestimmt die Auflösung und das serielle/parallele Feedback-Protokoll. Überprüfen Sie die Pulsecoder-Teilenummer auf dem Motortypenschild, bevor Sie einen Ersatz bestellen, um die Antriebskompatibilität sicherzustellen.
Kann dieser Motor an einer vertikalen Achse ohne Bremse verwendet werden?
Ja, aber dies erfordert, dass der Servoantrieb ein aktives Haltemoment aufrechterhält, wenn die Achse stationär ist. Für vertikale oder lastabhängige Achsen wird im Allgemeinen eine Bremsvariante (wie die Modelle mit Suffix B076 oder B176) für die Sicherheit und zur Verhinderung von Achsabfällen bei Not-Aus- oder Stromausfällen empfohlen.
Was bedeutet die IP67-Bewertung für diesen Motor in einer Werkzeugmaschinenumgebung?
IP67 bedeutet, dass der Motor staubdicht ist und einem vorübergehenden Eintauchen in Wasser bis zu 1 Meter Tiefe für 30 Minuten standhält. In der praktischen CNC-Anwendung bedeutet dies, dass der Motor gut vor Kühlschmierstoffspritzern, -nebel und versehentlichem Flüssigkeitskontakt geschützt ist – er sollte jedoch nicht kontinuierlich untergetaucht oder direktem Hochdruckstrahl ausgesetzt werden, ohne zusätzlichen Schutz.
Wie erkenne ich, ob ein gebrauchter A06B-0141-B075 noch servicefähig ist?
Überprüfen Sie das Motortypenschild auf die korrekte Teilenummer und inspizieren Sie die Wellendichtung auf Verschleiß oder Verhärtung. Messen Sie den Wicklungswiderstand über alle drei Phasen – die Werte sollten ausgeglichen und innerhalb der Spezifikation sein. Drehen Sie die Welle von Hand, um Lagerrauhigkeit zu spüren. Wenn der Pulsecoder Fehler protokolliert hat oder der Motor überlastet wurde, ist ein vollständiger Prüfstandstest oder eine Überprüfung der Wicklung durch eine qualifizierte Servoreparaturwerkstatt ratsam, bevor er wieder eingebaut wird.
