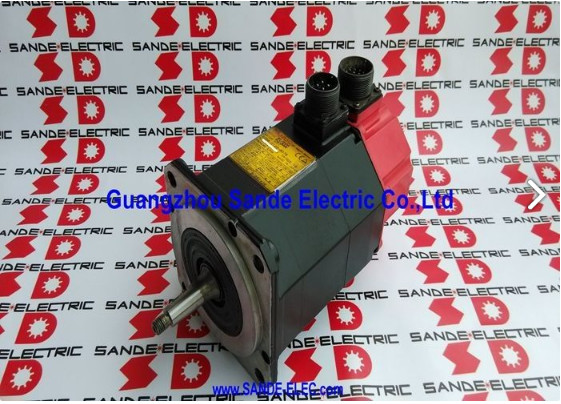

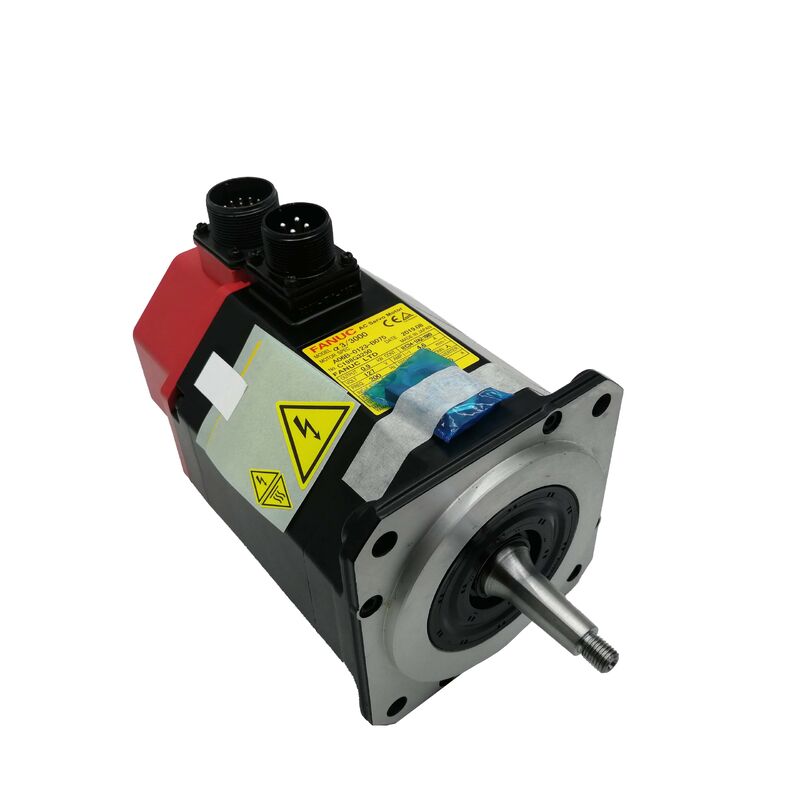

Fanuc A06B-0123-B075 Wechselstromservomotor
Alpha 3/3000, Taper Shaft, A64 Encoder, keine Bremse
Produktübersicht
Teilnummer:Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.
Auch gesucht:Die in Absatz 1 genannten Angaben sind in Anhang I der Verordnung (EU) Nr. 182/2011 zu entnehmen.
Fahrzeugmodell:α 3/3000
Reihe:Fanuc Original Alpha-Serie
Klassifizierung:Fanuc Alpha Serie AC Bürstenloser Servomotor -- 3 Nm Stalldrehmoment, 0,9 kW, 3.000 U/min, Taper Shaft, keine Bremse, A64 Inkremental Encoder, IP65
Technische Spezifikation
| Parameter |
Wert |
| Teilnummer |
Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. |
| Motormodell |
α 3/3000 |
| Nennleistung |
0.9 kW |
| Stalldrehmoment |
3 Nm |
| Stallstrom |
4.6 A |
| Nenngeschwindigkeit |
3,000 U/min |
| Motor-Eingangsspannung |
127 V (3-Phasen) |
| Verschlüsselung |
Alpha A64 (inkrementell, 64.000 ppr) |
| Typ der Welle |
Taper mit Schlüssel |
| Elektromagnetische Bremse |
Keine |
| Schutzbewertung |
IP65 |
| Kompatible Verstärker |
Fanuc Original-SVU-Verstärker der Alpha-Serie |
| Kompatible Kontrollen |
Fanuc-Serie 0, 15, 16, 18 (ursprüngliche Alpha-Generation) |
| Ursprung |
Japan |
Alpha 3/3000 in der Alpha Familie
Die Fanuc-Alpha-Serie bediente CNC-Werkzeugmaschinen in den 1990er und 2000er Jahren und viele Maschinen werden noch heute produziert.Die A06B-0123-B075 bietet eine ähnliche Ersatzlösung, wenn diese Motoren ausfallen.
Mit3 Nm Stalldrehmoment und 0,9 kWDer α 3/3000 nimmt die kompakte Stufe der ursprünglichen Alpha-Reihe ein und ist somit ideal für leichtere Einspeiseachsen bei kleinen bis mittleren CNC-Werkzeugmaschinen geeignet.Anwendungen sind X- und Z-Antriebe auf Kompaktmaschinen, Hilfsachsen an Bearbeitungszentren und sekundäre Positionierungsmechanismen.
Die3,000 Rpm NenndrehzahlIn Kombination mit einer 5 mm-Kugelschraube liefert die Maschine eine 15 m/min schnelle Durchfahrt.127V Motoren-Eingangsspannung bei 4,6A StallstromBestätigt die Kompatibilität mit Original-Alpha-SVU-Verstärkern.
Konstruktion der Taper Shaft
Der PräzisionsbodenKegelwelle mit Schlüsselbietet eine selbstzentrierende Kupplung, die eine wiederholbare Positionierung gewährleistet. Die kegelförmige Geometrie registriert den Knoten während der Montage automatisch konzentrisch,während der Schlüssel eine positive Drehmomentübertragung bietet.
Anmerkung zur Montage:Verwenden Sie beim Entfernen immer einen richtigen Getriebezieher, der an der Drehscheibe angebracht ist. Verwenden Sie niemals Keile oder Schlag gegen den Drehscheibe. Überprüfen Sie die Verjüngungs- und Bohrflächen, bevor Sie den neuen Motor neu installieren.
A64 Inkrementelle Kodiererkompatibilität
DieAlpha A64-CodiererErzeugt 64.000 Umdrehungen pro Umdrehung über die parallele Inkrementelle Encoder-Schnittstelle.
- Bei jeder Anschaltung ist eine Anschaltung erforderlich:Der A64 bleibt nicht in Position, wenn er ausgeschaltet wird.
- Generationsspezifische Kompatibilität:Nicht kompatibel mit Verstärkern der Serie αi, die ein serielles Encoderprotokoll benötigen
- Benötigt einen Original-Fanuc-Alpha-SVU-Verstärkerfür den ordnungsgemäßen Betrieb
Bei 64.000 ppr auf einer 5mm-Kugelschraube beträgt die Auflösung der Positionsschleife etwa 78 nm pro Zählung.
Keine Bremskonfiguration
Die Bezeichnung B075 bestätigt keine elektromagnetische Bremse.die für horizontale Achsen ohne Gravitationslastkomponenten geeignet ist.
Wichtig:Bei vertikalen Achsen oder geneigten Einsätzen, die ein mechanisches Halten erfordern, ist die Bremsvariante zu verwendenDie in Absatz 1 genannten Angaben sind zu beachten.Die B075 ist kein sicherer Ersatz für Schwerkraft-Achseln.
A06B-0123 Serien-Konfigurationsbezug
| Teilnummer |
Schacht |
Bremse |
Verschlüsselung |
| Die in Absatz 1 genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. |
Verjüngung |
Keine |
A64 inkrementelle |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
Verjüngung |
Ja (Bremse) |
A64 inkrementelle |
| Einheitliche Datenbank für die Bereitstellung von Daten |
Verjüngung |
Keine |
A64 (IP67) |
Alle Varianten haben die gleichen Motorkarosserie-Spezifikationen.
Verstärker- und CNC-Kompatibilität
Erfordert eineFanuc Original Alpha SVU VerstärkerKompatible CNC-Plattformen sindFanuc-Baureihen 0, 15, 16 und 18Nicht kompatibel mit Verstärkern der Serie αi oder Antrieben der Serie β.
Nach der Montage ist zu überprüfen, ob die Achsenparameter (Motortypcode, Stromgrenze, Höchstgeschwindigkeit) für die Spezifikation α 3/3000 korrekt eingestellt sind.
Typische Anwendungen
- CNC-Drehmaschine mit X- und Z-Zahne- Primärtriebwerk und Kreuzschiebeantriebe auf kompakten CNC-Drehmaschinen
- Maschinen und Apparate für die Herstellung von Maschinen oder Apparaten- X-, Y- und Z-Antriebe auf kompakten vertikalen Bearbeitungszentren
- Sekundäre und Hilfsachsen- Zusätzliche Positionierungsantriebe für Mehrsachsenmaschinen und Drehtische
Häufig gestellte Fragen
Ist dieser Motor kompatibel mit Fanuc αiSV Verstärkern?
Nein. Der A64 verwendet die parallele Encoder-Schnittstelle der ursprünglichen Alpha-Plattform, die elektrisch nicht mit αiSV-Verstärkern kompatibel ist, die ein serielles Encoder-Protokoll benötigen.Dieser Motor muss mit einem Original-Fanuc Alpha SVU Verstärker verbunden werden.
Warum geht die Achse jedes Mal nach Hause, wenn sich die CNC anschaltet?
Der A64 ist ein Inkremental-Encoder ohne Auslösestelle, bei dem bei jedem Einschalten ein Rücklauf erforderlich ist, um die Maschinenkoordinaten zu ermitteln.Das ist das normale Verhalten für alle Originalgeräte der Alpha-Serie..
Kann der B075 (ohne Bremse) einen B175-Motor (mit Bremse) ersetzen?
Nur bei bestätigten horizontalen Achsen ohne Gravitationslastkomponente.Servo-Sperre allein kann eine Achse nicht unter der Schwerkraft halten, wenn der Verstärker abgeschaltet ist.
Wie wird die Konische Wellennabe beim Motorwechsel korrekt entfernt?
Verwenden Sie einen Getriebezieher, der an der Hubfläche angebracht wird und gegen das Achsexter reagiert. Verwenden Sie niemals Keile, Meißel oder Schlag gegen den Hubkörper.Vor der Neuinstallation sowohl die Spindel- als auch die Hubbohrflächen überprüfen.
Ist der A06B-0123-B075 reparierbar oder nur ersetzbar?
Qualifizierte Reparaturanlagen behandeln alle häufigen Ausfallmodi, einschließlich Lagerwechsel, A64-Encoderwechsel, Statorwickelungsreparatur und Dichtungswechsel.Für Einrichtungen, die mehrere Maschinen verwaltenDie Aufrechterhaltung einer geprüften Austauschanlage minimiert die Ausfallzeiten.
